模块2 建筑工程流水施工

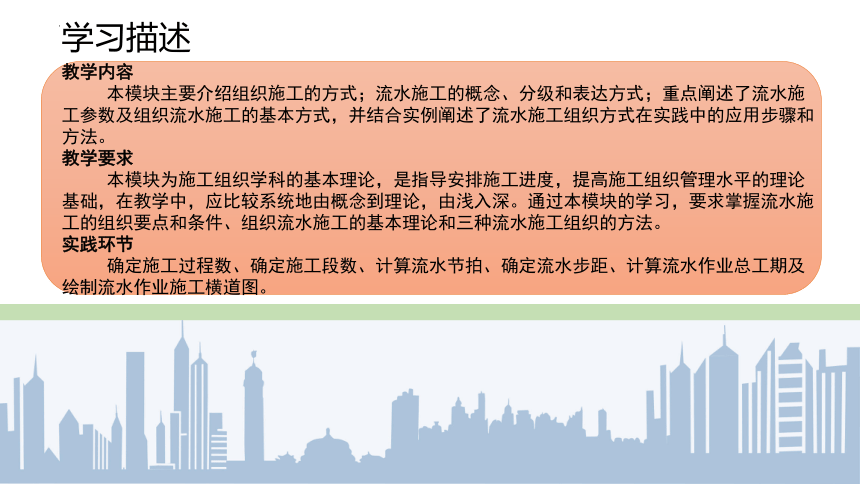

学习描述
教学内容
本模块主要介绍组织施工的方式；流水施工的概念、分级和表达方式；重点阐述了流水施工参数及组织流水施工的基本方式，并结合实例阐述了流水施工组织方式在实践中的应用步骤和方法。
教学要求
本模块为施工组织学科的基本理论，是指导安排施工进度，提高施工组织管理水平的理论基础，在教学中，应比较系统地由概念到理论，由浅入深。通过本模块的学习，要求掌握流水施工的组织要点和条件、组织流水施工的基本理论和三种流水施工组织的方法。
实践环节
确定施工过程数、确定施工段数、计算流水节拍、确定流水步距、计算流水作业总工期及绘制流水作业施工横道图。

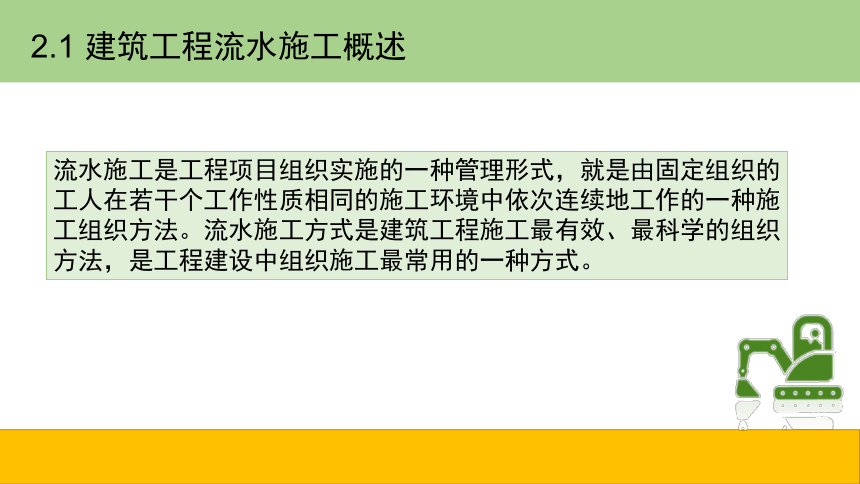

2.1 建筑工程流水施工概述
流水施工是工程项目组织实施的一种管理形式，就是由固定组织的工人在若干个工作性质相同的施工环境中依次连续地工作的一种施工组织方法。流水施工方式是建筑工程施工最有效、最科学的组织方法，是工程建设中组织施工最常用的一种方式。

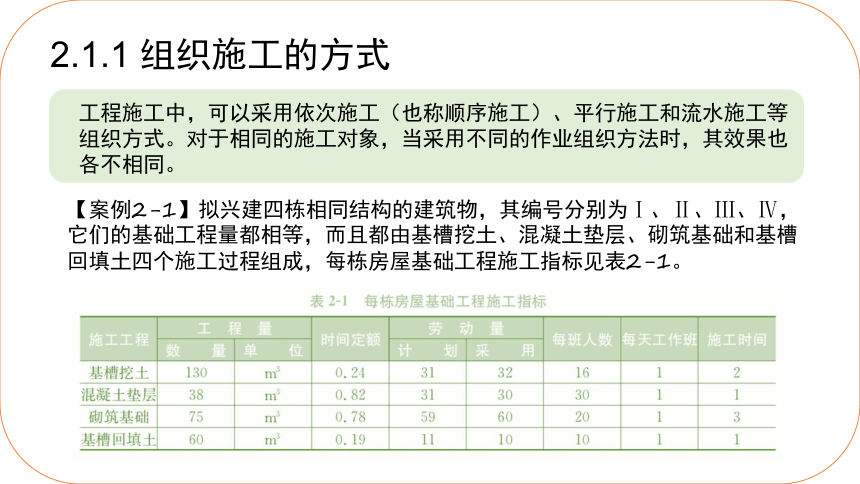

2.1.1 组织施工的方式
工程施工中，可以采用依次施工（也称顺序施工）、平行施工和流水施工等组织方式。对于相同的施工对象，当采用不同的作业组织方法时，其效果也各不相同。
【案例2-1】拟兴建四栋相同结构的建筑物，其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ，它们的基础工程量都相等，而且都由基槽挖土、混凝土垫层、砌筑基础和基槽回填土四个施工过程组成，每栋房屋基础工程施工指标见表2-1。

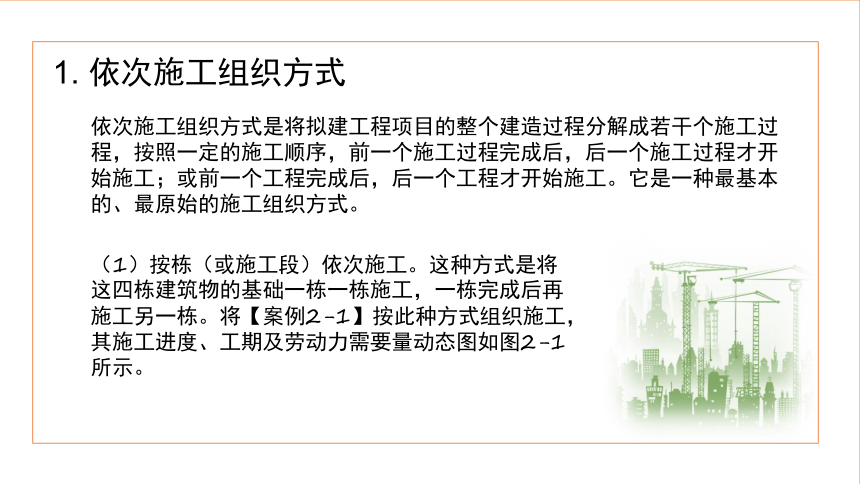

1. 依次施工组织方式
依次施工组织方式是将拟建工程项目的整个建造过程分解成若干个施工过程，按照一定的施工顺序，前一个施工过程完成后，后一个施工过程才开始施工；或前一个工程完成后，后一个工程才开始施工。它是一种最基本的、最原始的施工组织方式。

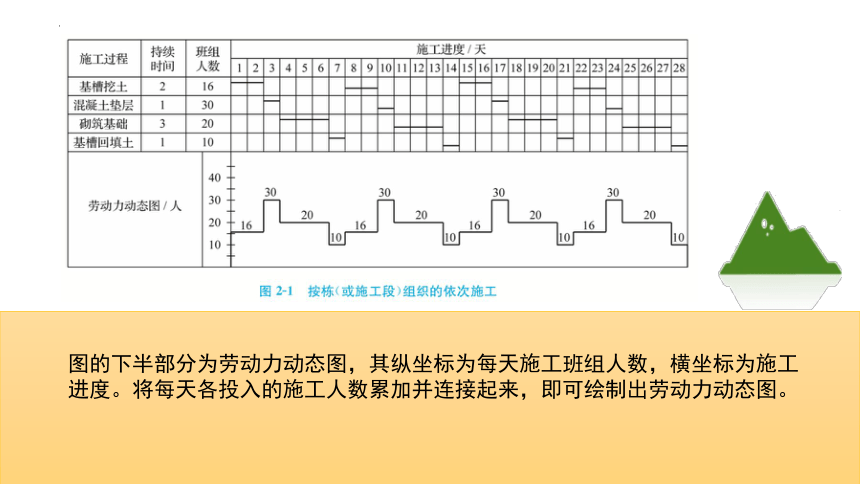

（1）按栋（或施工段）依次施工。这种方式是将这四栋建筑物的基础一栋一栋施工，一栋完成后再施工另一栋。将【案例2-1】按此种方式组织施工，其施工进度、工期及劳动力需要量动态图如图2-1所示。
图的下半部分为劳动力动态图，其纵坐标为每天施工班组人数，横坐标为施工进度。将每天各投入的施工人数累加并连接起来，即可绘制出劳动力动态图。

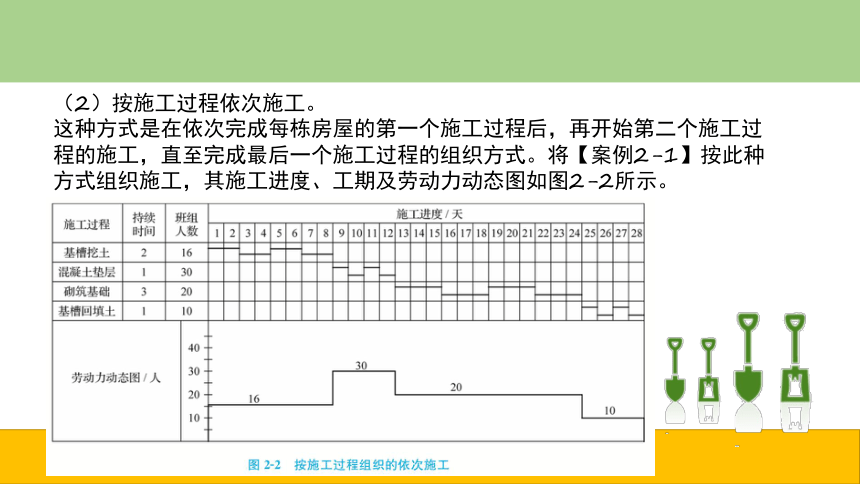

（2）按施工过程依次施工。
这种方式是在依次完成每栋房屋的第一个施工过程后，再开始第二个施工过程的施工，直至完成最后一个施工过程的组织方式。将【案例2-1】按此种方式组织施工，其施工进度、工期及劳动力动态图如图2-2所示。

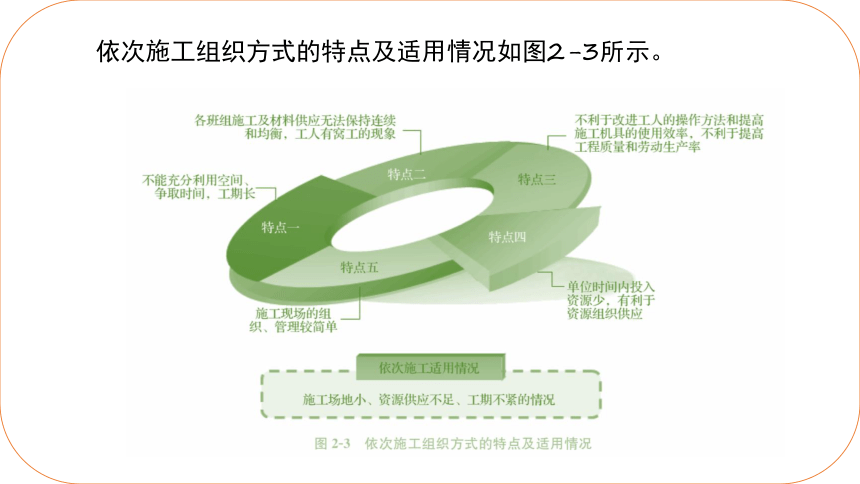

依次施工组织方式的特点及适用情况如图2-3所示。
提示
依次施工组织方式没有充分地利用工作面进行施工，工期长，但在同一时间内需要提供的相同劳动资源较少，给实际的施工管理带来了方便。
2.平行施工组织方式

平行施工是指全部工程任务的各施工段同时开工、同时完成的一种施工组织方式。平行施工可以缩短工期，但劳动力和资源需要量集中。
将【案例2-1】按平行施工组织生产，其施工进度、工期及劳动力动态图如图2-4所示。
平行施工组织方式的特点及适用情况如图2-5所示
提示
平行施工组织方式最大限度地利用了工作面，工期短，但在同一时间内需要提供的相同劳动资源成倍增加，给实际的施工管理带来了较大的难度。
3.流水施工组织方式
流水施工组织方式是将拟建工程的整个建造过程分解为若干个不同的施工过程，按照施工过程分别建立相应的专业工作队，同时将拟建工程在平面上划分成若干个劳动量大致相等的施工段，在竖向上划分成若干个施工层。各专业工作队按照施工顺序陆续投入施工，相邻的专业工作队在工作时间上最大限度地、合理地搭接起来，依次、连续地投入第二、第三 直到最后一个施工段的施工，在规定的时间内，完成同样的施工任务，保证拟建工程的施工全过程在时间上、空间上有节奏、连续、均衡地进行下去，直到完成全部施工任务。
将【案例2-1】按流水施工组织生产，其施工进度、工期及劳动力动态图如图2-6和图2-7所示。
流水施工组织方式综合了依次施工组织方式和平行施工组织方式的优点，消除了它们的缺点。流水施工组织方式的实质是充分利用时间和空间，从而达到连续、均衡、有节奏地施工的目的，缩短了工期，提高了劳动生产率，降低了工程成本。
与依次施工组织方式、平行施工组织方式相比较，流水施工组织方式的特点及适用情况如图2-8所示。
提示
流水施工组织方式能尽可能地利用工作面进行施工，工期比较短，在同一时间内需要提供的相同劳动资源较为均匀，为施工现场的文明施工和科学管理创造了有利条件。
2.1.2组织流水施工的条件
1.划分施工过程
划分施工过程的目的是对施工对象的建造过程进行分解，以便逐一实现局部对象的施工，从而使施工对象整体得以实现。只有这种合理的分解才能实现专业化施工和有效协作。
2.划分施工段
根据组织流水施工的需要，将拟建工程在平面上或空间上尽可能地划分为劳动量大致相同的若干个施工段。
3.每个施工过程组织独立的施工班组
在一个流水组中，每个施工过程尽可能组织独立的施工班组，其形式可以是专业班组，也可以是混合班组。这样可使每个施工班组按施工顺序，依次、连续、均衡地从一个施工段转移到另一个施工段进行相同的操作。
4.主要施工过程必须连续、均衡地施工
主要施工过程是指工程量较大、作业时间较长的施工过程。对于主要施工过程，必须连续、均衡地施工；对于其他次要的施工过程，可考虑与相邻的施工过程合并。如不能合并，为缩短工期，可安排间断施工。
5.不同施工过程尽可能组织平行搭接施工
根据施工顺序，不同的施工过程，在有工作面的条件下，除必要的技术和组织间歇时间外，应尽可能组织平行搭接施工。
知识链接
施工段可以是固定的，也可以是不固定的。在固定施工段的情况下，所有施工过程都采用同样的施工段，施工段的分界对所有施工过程来说都是固定不变的。在不固定施工段的情况下，对不同的施工过程分别规定出一种施工段划分方法，施工段的分界对于不同的施工过程是不同的。固定的施工段便于组织流水施工，采用较广，而不固定的施工段则较少采用。
2.1.3流水施工的技术经济效果
流水施工在工艺划分、时间排列和空间布置上的统筹安排，必然会给相应的项目经理部带来显著的经济效益，具体可归纳为以下几点。
（1）由于流水施工的连续性，专业工作的间隔时间减少，达到了缩短工期的目的，可使拟建工程项目尽早竣工，交付使用，产生投资效益。
（2）便于改善劳动组织，改进操作方法和提高施工机具的使用效率，有利于提高劳动生产率。
（3）专业化的生产可提高工人的技术水平，使工程质量得到相应提高。
（4）工人技术水平和劳动生产率的提高，可以减少用工量和施工暂设建造量，降低工程成本，提高利润水平。
（5）可以保证施工机械和劳动力得到充分、合理的利用。
（6）由于工期短、效率高、用人少、资源消耗均衡，可以减少现场管理费和物资消耗，实现合理的储存与供应，有利于提高项目经理部的综合经济效益。
2.1.4流水施工的分级和表达方式
1.流水施工的分级
根据流水施工组织的范围划分，流水施工通常可分为如下几级。
1）分项工程流水施工
分项工程流水施工也称为细部流水施工，它是在一个专业工种内部组织起来的流水施工。在项目施工进度计划表上，它是一条标有施工段或工作队编号的水平进度指示线段或斜向进度指示线段。
2）分部工程流水施工
分部工程流水施工也称为专业流水施工，它是在一个分部工程内部、各分项工程之间组织起来的流水施工。在项目施工进度计划表上，它由一组标有施工段或工作队编号的水平进度指示线段或斜向进度指示线段来表示。
3）单位工程流水施工
单位工程流水施工也称为综合流水施工，它是在一个单位工程内部、各分部工程之间组织起来的流水施工。在项目施工进度计划表上，它是若干组分部工程的进度指示线段，并由此构成单位工程施工进度计划。
4）群体工程流水施工
群体工程流水施工也称为大流水施工，它是在若干单位工程之间组织起来的流水施工，反映在项目施工进度计划表上，是一张项目施工总进度计划表。
2.流水施工的表达方式
流水施工的表达方式是工程施工进度计划图表，如水平图表（又称为横道图）、垂直图表（又称为斜线图）及网络图。
1）水平图表
在流水施工水平图表的表达方式中，横坐标表示流水施工的持续时间，纵坐标表示开展流水施工的施工过程及专业工作队的名称、编号和数目，呈梯形分布的水平线段表示流水施工的开展情况。水平图表的具体形式见图2-6和图2-7。
水平图表具有绘制简单、流水施工形象直观的优点。
2）垂直图表
在流水施工垂直图表的表达方式中，横坐标表示流水施工的持续时间，纵坐标表示开展流水施工所划分的施工段编号，各斜线段表示各专业工作队或施工过程开展流水施工的情况。应该注意的是，垂直图表中垂直坐标的施工对象编号是由下而上编写的。流水施工垂直图表的具体形式如图2-9所示。
垂直图表能直观地反映出一个施工段中各施工过程的先后顺序和相互配合的关系，而且可由其斜线的斜率形象地反映出各施工过程的流水强度。在垂直图表中还可方便地进行各施工过程工作进度的允许偏差计算。
3）网络图
流水网络图的种类有很多，可分为肯定型和非肯定型两大类，每一大类又有多种不同的表达形式。有关流水施工网络图的表达方式，详见本书模块3。
