模块3 工程网络计划技术
学习描述
教学内容
本模块主要介绍网络计划技术的基本概念、网络图的绘制方法、网络计划的编制、双代号和单代号网络计划时间参数的计算方法、网络计划的优化等。
教学要求
通过本模块的学习，学生应了解网络计划技术的基本原理及分类，熟悉双代号网络图的构成、工作之间常见的逻辑关系；掌握双代号网络图的绘制方法；熟悉双代号网络计划中工作计算法、标号法和时标网络计划；熟悉双代号网络计划的节点计算法；熟悉单代号网络计划时间参数的计算；熟悉工期优化和费用优化，了解资源优化。
实践环节
网络图的绘制、网络图的时间参数计算。

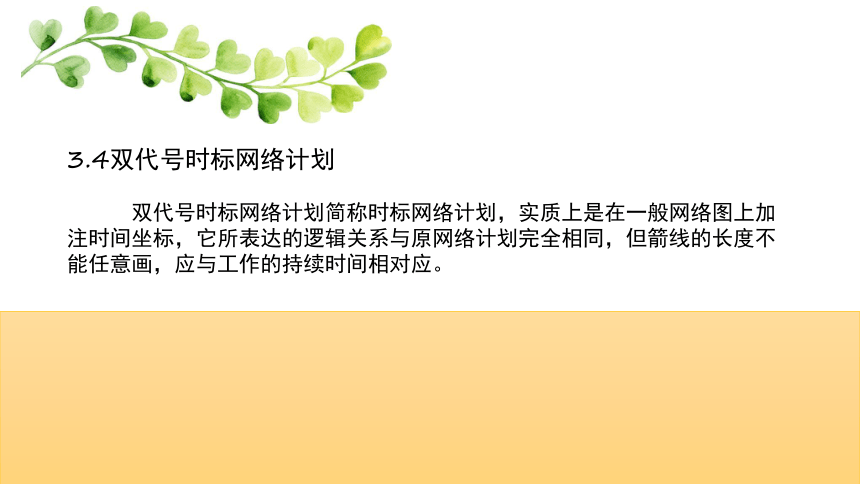

3.4双代号时标网络计划
双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，应与工作的持续时间相对应。

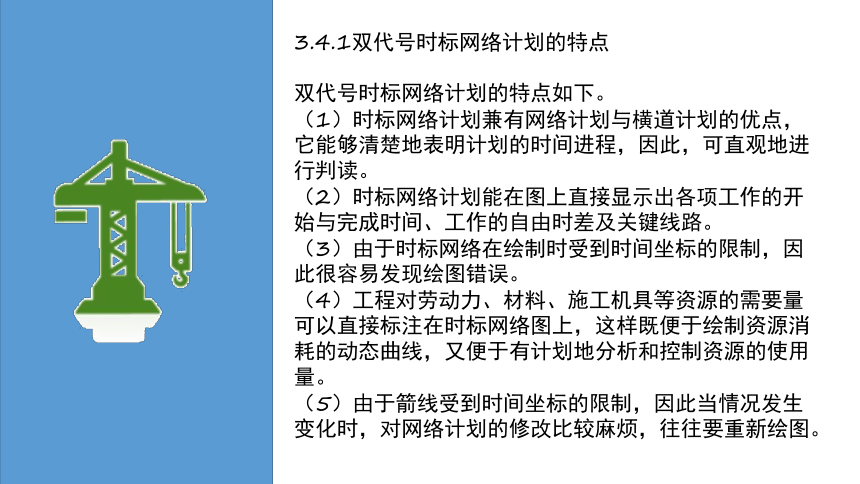

3.4.1双代号时标网络计划的特点
双代号时标网络计划的特点如下。
（1）时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，因此，可直观地进行判读。
（2）时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路。
（3）由于时标网络在绘制时受到时间坐标的限制，因此很容易发现绘图错误。
（4）工程对劳动力、材料、施工机具等资源的需要量可以直接标注在时标网络图上，这样既便于绘制资源消耗的动态曲线，又便于有计划地分析和控制资源的使用量。
（5）由于箭线受到时间坐标的限制，因此当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。

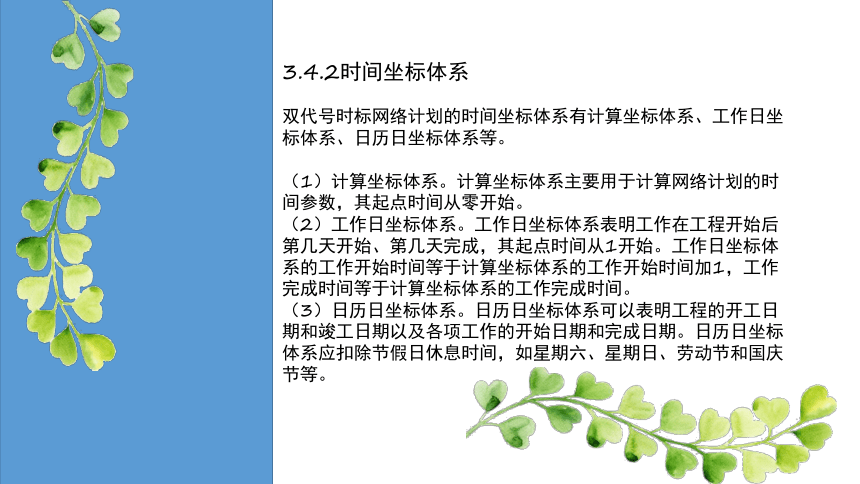

3.4.2时间坐标体系
双代号时标网络计划的时间坐标体系有计算坐标体系、工作日坐标体系、日历日坐标体系等。
（1）计算坐标体系。计算坐标体系主要用于计算网络计划的时间参数，其起点时间从零开始。
（2）工作日坐标体系。工作日坐标体系表明工作在工程开始后第几天开始、第几天完成，其起点时间从1开始。工作日坐标体系的工作开始时间等于计算坐标体系的工作开始时间加1，工作完成时间等于计算坐标体系的工作完成时间。
（3）日历日坐标体系。日历日坐标体系可以表明工程的开工日期和竣工日期以及各项工作的开始日期和完成日期。日历日坐标体系应扣除节假日休息时间，如星期六、星期日、劳动节和国庆节等。

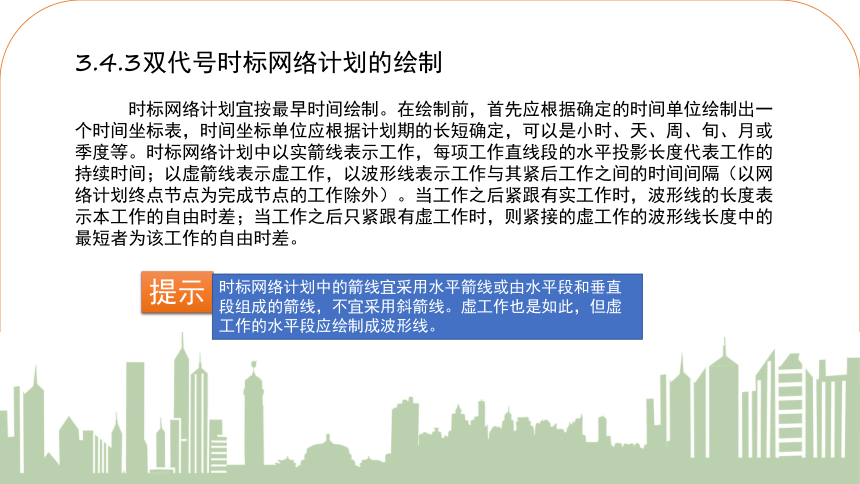

3.4.3双代号时标网络计划的绘制
时标网络计划宜按最早时间绘制。在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位应根据计划期的长短确定，可以是小时、天、周、旬、月或季度等。时标网络计划中以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间；以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔（以网络计划终点节点为完成节点的工作除外）。当工作之后紧跟有实工作时，波形线的长度表示本工作的自由时差；当工作之后只紧跟有虚工作时，则紧接的虚工作的波形线长度中的最短者为该工作的自由时差。
提示
时标网络计划中的箭线宜采用水平箭线或由水平段和垂直段组成的箭线，不宜采用斜箭线。虚工作也是如此，但虚工作的水平段应绘制成波形线。

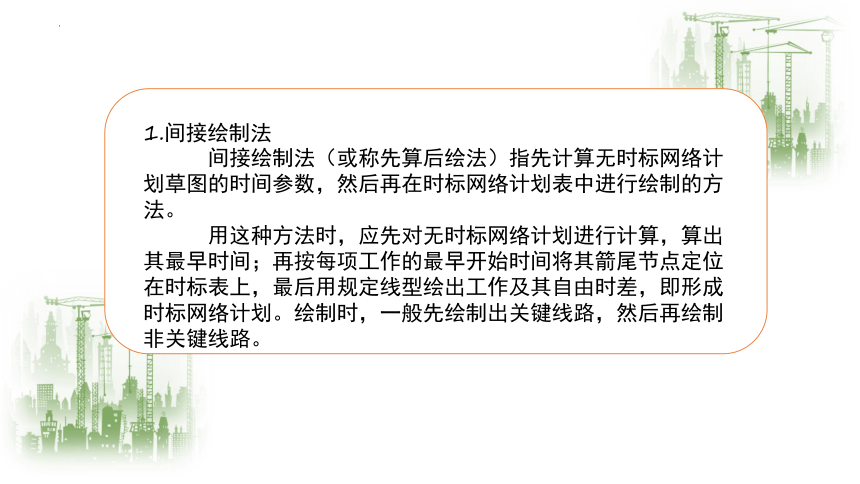

1.间接绘制法
间接绘制法（或称先算后绘法）指先计算无时标网络计划草图的时间参数，然后再在时标网络计划表中进行绘制的方法。
用这种方法时，应先对无时标网络计划进行计算，算出其最早时间；再按每项工作的最早开始时间将其箭尾节点定位在时标表上，最后用规定线型绘出工作及其自由时差，即形成时标网络计划。绘制时，一般先绘制出关键线路，然后再绘制非关键线路。

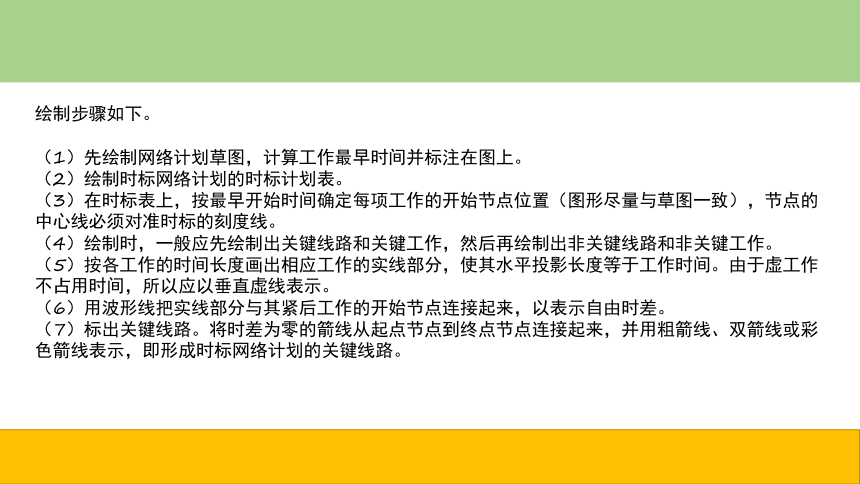

绘制步骤如下。
（1）先绘制网络计划草图，计算工作最早时间并标注在图上。
（2）绘制时标网络计划的时标计划表。
（3）在时标表上，按最早开始时间确定每项工作的开始节点位置（图形尽量与草图一致），节点的中心线必须对准时标的刻度线。
（4）绘制时，一般应先绘制出关键线路和关键工作，然后再绘制出非关键线路和非关键工作。
（5）按各工作的时间长度画出相应工作的实线部分，使其水平投影长度等于工作时间。由于虚工作不占用时间，所以应以垂直虚线表示。
（6）用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差。
（7）标出关键线路。将时差为零的箭线从起点节点到终点节点连接起来，并用粗箭线、双箭线或彩色箭线表示，即形成时标网络计划的关键线路。
【案例3-6】将图3-28所示的网络图改绘成时标网络图。
【解析】
（1）先在网络图上标注出节点的最早时间，如图3-29所示。
（2）在时标表上，按最早开始时间确定每项工作的开始节点位置，如图3-30所示。
（3）先绘制出关键线路和关键工作，然后绘制出非关键线路和非关键工作；按各工作的时间长度画出相应工作的实线部分，使其水平投影长度等于工作时间，虚工作以垂直虚线表示；再用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差；最后标出关键线路，即形成时标网络计划的关键线路，如图3-31所示。
2.直接绘制法
所谓直接绘制法，是指不计算时间参数而直接按无时标网络计划草图绘制时标网络计划的方法。
（1）将网络计划的起点节点定位在时标网络计划表的起始刻度线“0”上，并按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线A、B、C，如图3-32所示。
（2）除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后定位在这些工作箭线中最迟的箭线末端。当某些工作箭线的长度不足以到达该节点时，应用波形线补足，箭头画在与该节点的连接处，如图3-33所示。
3）当某个节点的位置确定之后，即可绘制以该节点为开始节点的工作箭线。在图333的基础上分别绘出以节点2、节点4和节点3为开始节点的工作箭线D、工作箭线E和工作箭线G，如图3-34所示。再依次绘出其他的箭线，如图3-35所示。
（4）利用上述方法从左至右依次确定其他各个节点的位置，直至绘出网络计划的终点节点8，如图3-36所示。
在绘制时标网络计划时，特别需要注意的问题是处理好虚箭线。首先，应将虚箭线与实箭线等同看待，只是其对应工作的持续时间为零；其次，尽管它本身没有持续时间，但可能存在波形线，因此，要按规定画出波形线。在画波形线时，其垂直部分仍应画为虚线。
3.4.4时标网络计划中时间参数的判定
1.关键线路和计算工期的判定
1）关键线路的判定
时标网络计划中的关键线路可从网络计划的终点节点开始，逆着箭线方向进行判定。凡自始至终不出现波形线的线路均为关键线路。因为不出现波形线，就说明这条线路上相邻两项工作之间的时间间隔全部为零，也就是在计算工期等于计划工期的前提下，这些工作的总时差和自由时差全部为零。
2）计算工期的判定
网络计划的计算工期应等于终点节点所对应的时标值与起点节点所对应的时标值之差。
2.相邻两项工作之间时间间隔的判定
除以终点节点为完成节点的工作外，工作箭线中波形线的水平投影长度表示工作与其紧后工作之间的时间间隔。
3.工作的6个时间参数的判定
1）工作最早开始时间和最早完成时间的判定
工作箭线左端节点中心所对应的时标值为该工作的最早开始时间。当工作箭线中不存在波形线时，其右端节点中心所对应的时标值为该工作的最早完成时间；当工作箭线中存在波形线时，工作箭线实线部分右端点所对应的时标值为该工作的最早完成时间。
2）工作总时差的判定
工作总时差的判定应从网络计划的终点节点开始，逆着箭线方向依次进行。
（1）以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差。
（2）其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。
3）工作自由时差的判定
（1）以终点节点为完成节点的工作，其自由时差应等于计划工期与本工作最早完成时间之差。事实上，以终点节点为完成节点的工作，其自由时差与总时差必然相等。
（2）其他工作的自由时差就是该工作箭线中波形线的水平投影长度。但当工作之后只紧接虚工作时，则该工作箭线上一定不存在波形线，而其紧接的虚箭线中波形线水平投影长度的最短者为该工作的自由时差。
4）工作最迟开始时间和最迟完成时间的判定
（1）工作的最迟开始时间等于本工作的最早开始时间与其总时差之和。
（2）工作的最迟完成时间等于本工作的最早完成时间与其总时差之和。
时标网络计划中时间参数的判定结果应与网络计划时间参数的计算结果完全一致。
【案例3-7】某分部工程双代号时标网络计划如图3-37所示。
【问题】
（1）B工作的总时差和自由时差分别为多少？
（2）D工作和H工作的最迟完成时间分别为多少？
【解析】
（1）B工作本身没有波浪线且其紧后工作连有实工作G，因此其自由时差为零。
B工作到结束节点10共有3条线路。线路2→4→6→7→9→10的总时差为1周。线路2→4→6→9→10的总时差为2周。线路2→4→5→8→9→10的总时差为4周。
以上线路中总时差最小为1周，即A工作的总时差为1周。
（2）确定工作的最迟完成时间要看该工作的总时差，D工作的总时差为0周，因此D工作最迟完成时间为第6周周末。H工作的总时差为3周，因此H工作最迟完成时间为第11周周末。
