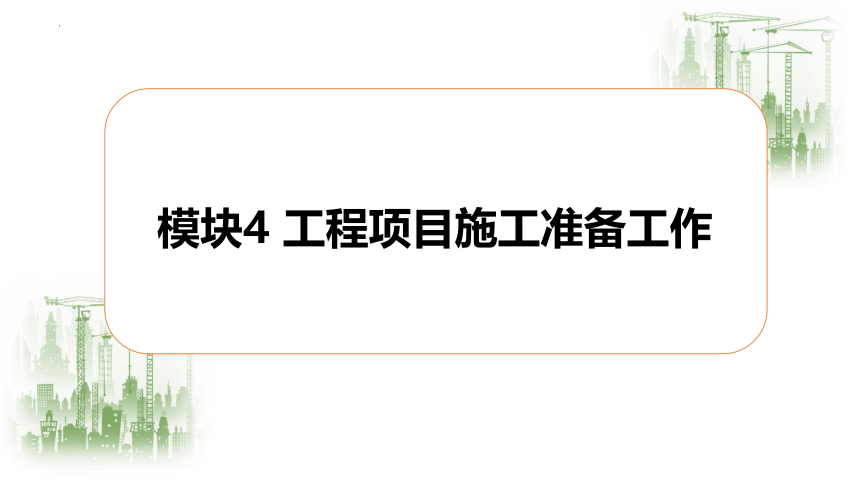

模块4 工程项目施工准备工作

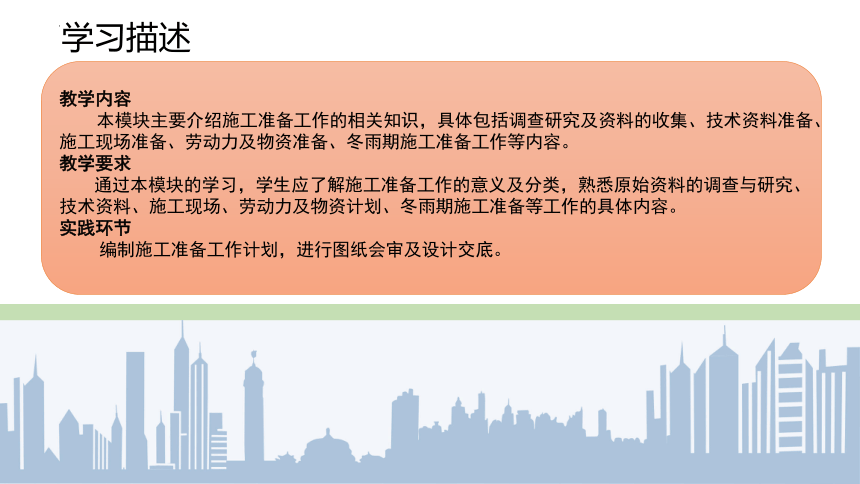

学习描述
教学内容
本模块主要介绍施工准备工作的相关知识，具体包括调查研究及资料的收集、技术资料准备、施工现场准备、劳动力及物资准备、冬雨期施工准备工作等内容。
教学要求
通过本模块的学习，学生应了解施工准备工作的意义及分类，熟悉原始资料的调查与研究、技术资料、施工现场、劳动力及物资计划、冬雨期施工准备等工作的具体内容。
实践环节
编制施工准备工作计划，进行图纸会审及设计交底。

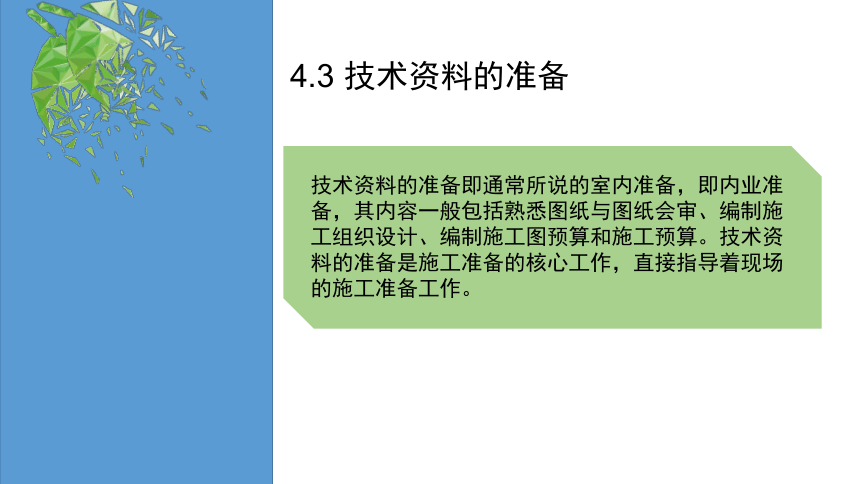

4.3 技术资料的准备
技术资料的准备即通常所说的室内准备，即内业准备，其内容一般包括熟悉图纸与图纸会审、编制施工组织设计、编制施工图预算和施工预算。技术资料的准备是施工准备的核心工作，直接指导着现场的施工准备工作。

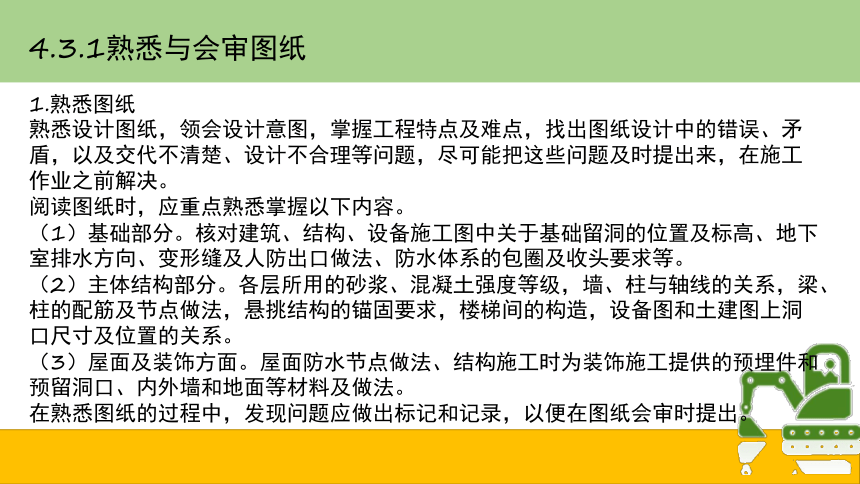

4.3.1熟悉与会审图纸
1.熟悉图纸
熟悉设计图纸，领会设计意图，掌握工程特点及难点，找出图纸设计中的错误、矛盾，以及交代不清楚、设计不合理等问题，尽可能把这些问题及时提出来，在施工作业之前解决。
阅读图纸时，应重点熟悉掌握以下内容。
（1）基础部分。核对建筑、结构、设备施工图中关于基础留洞的位置及标高、地下室排水方向、变形缝及人防出口做法、防水体系的包圈及收头要求等。
（2）主体结构部分。各层所用的砂浆、混凝土强度等级，墙、柱与轴线的关系，梁、柱的配筋及节点做法，悬挑结构的锚固要求，楼梯间的构造，设备图和土建图上洞口尺寸及位置的关系。
（3）屋面及装饰方面。屋面防水节点做法、结构施工时为装饰施工提供的预埋件和预留洞口、内外墙和地面等材料及做法。
在熟悉图纸的过程中，发现问题应做出标记和记录，以便在图纸会审时提出。

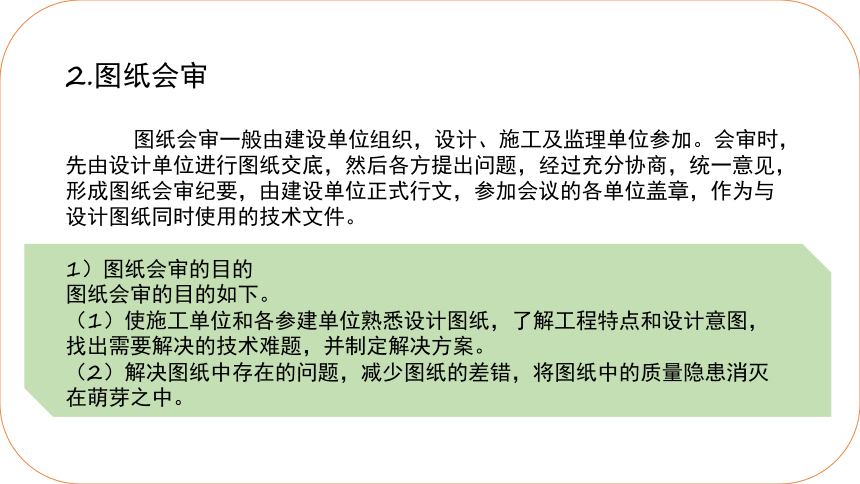

2.图纸会审
图纸会审一般由建设单位组织，设计、施工及监理单位参加。会审时，先由设计单位进行图纸交底，然后各方提出问题，经过充分协商，统一意见，形成图纸会审纪要，由建设单位正式行文，参加会议的各单位盖章，作为与设计图纸同时使用的技术文件。
1）图纸会审的目的
图纸会审的目的如下。
（1）使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
（2）解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

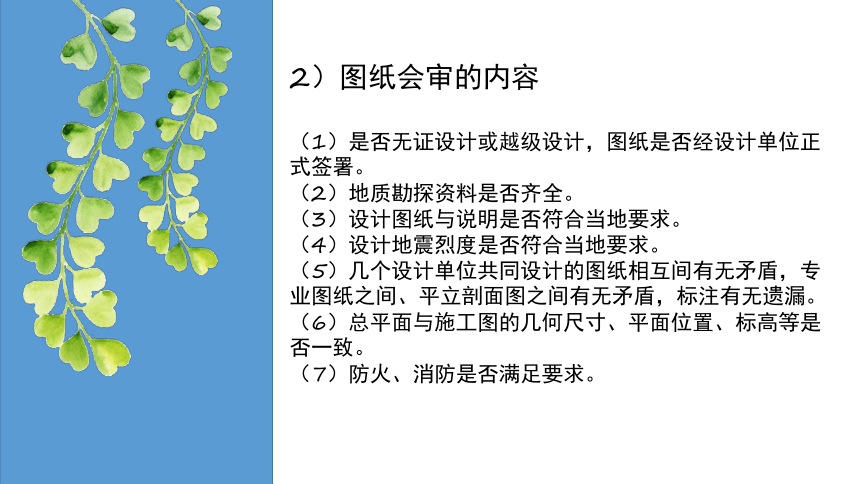

2）图纸会审的内容
（1）是否无证设计或越级设计，图纸是否经设计单位正式签署。
（2）地质勘探资料是否齐全。
（3）设计图纸与说明是否符合当地要求。
（4）设计地震烈度是否符合当地要求。
（5）几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏。
（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（7）防火、消防是否满足要求。
（8）建筑结构与各专业图纸本身是否有差错及矛盾，结构图与建筑图的平面尺寸及标高是否一致，建筑图与结构图的标示方法是否清楚，是否符合制图标准，预埋件是否标示清楚，有无钢筋明细表或钢筋的构造要求在图中是否标示清楚。
（9）施工图中所列各种标准图册施工单位是否具备。
（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。
（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
（13）施工安全、环境卫生有无保证。
（14）图纸是否符合监理大纲所提出的要求。
3.监理工程师对施工图审核的原则和重点
1）监理工程师对施工图进行审核的主要原则
监理工程师对施工图进行审核的主要原则如下。
（1）是否符合有关部门对初步设计的审批要求。
（2）是否对初步设计进行了全面、合理的优化。
（3）安全可靠性、经济合理性是否有保证，是否符合工程总造价的要求。
（4）设计深度是否符合设计阶段的要求。
（5）是否满足使用功能和施工工艺要求。
2）监理工程师进行施工图审核的重点
监理工程师进行施工图审核的重点如下。
（1）图纸的规范性。
（2）建筑功能设计。
（3）建筑造型与立面设计。
（4）结构安全性。
（5）材料代换的可能性。
（6）各专业协调一致情况。
（7）施工可行性。
提示
图纸会审时，建设单位要派人做好会审记录；提出的问题和建议，由设计单位负责处理或解答。会审后整理会审纪要，参加会审的单位表示同意的，由建设单位和施工单位盖章后送交设计单位，经设计单位签章，送有关施工单位据以施工。会审纪要要注明会审时间、主持单位、参加单位以及参加人员，作为建设单位工程技术资料存档。
4.3.2编制施工组织设计
施工组织设计是由承建单位根据自身的实际情况和工程项目的特点，在施工前对设计和施工、技术和经济、前方和后方、人力和物力、时间和空间等方面所做的一个导向，是统筹施工全过程的重要的技术文件。
4.3.3编制施工图预算和施工预算
在设计交底和图纸会审的基础上，施工组织设计经监理工程师批准后，预算部门即可着手编制单位工程施工图预算和施工预算，以确定人工、材料和机械费用的支出，并确定人工数量、材料消耗数量及机械台班使用量。施工图预算是按施工图纸设计计算工程量。施工预算是按现场施工工艺及技术要求计算得出的工程量，是施工方控制施工成本的一个技术手段。
知识链接
施工图预算是招投标中确定标底和报价，建设单位拨付工程价款和进行工程结算，确定人工、材料、机械消耗量并编制施工组织设计，以及与施工单位签订承包合同的依据。
施工预算是企业内部控制各项成本支出，加强施工管理的依据；是衡量工人劳动生产率，计算工人劳动报酬的依据；也是签发施工任务书、限额领料、进行经济活动分析等的依据。
