(共34张PPT)

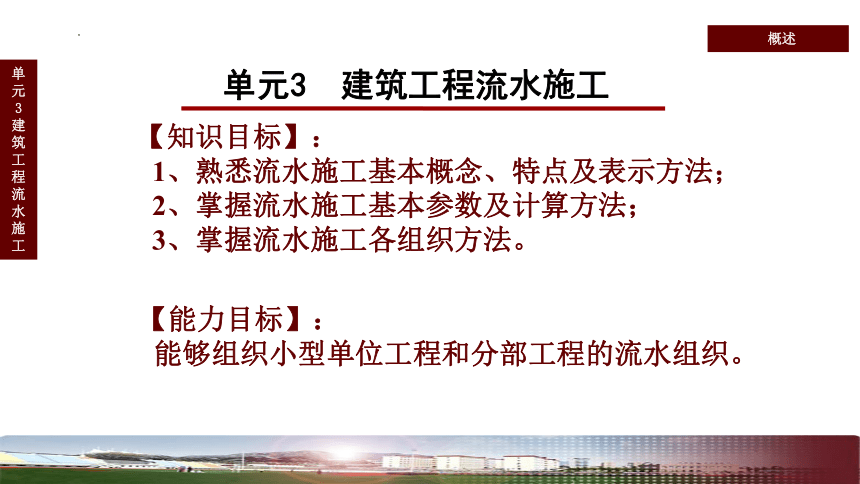

单元3 建筑工程流水施工
【知识目标】:
1、熟悉流水施工基本概念、特点及表示方法;
2、掌握流水施工基本参数及计算方法;
3、掌握流水施工各组织方法。
概述
单元3 建筑工程流水施工
【能力目标】:
能够组织小型单位工程和分部工程的流水组织。

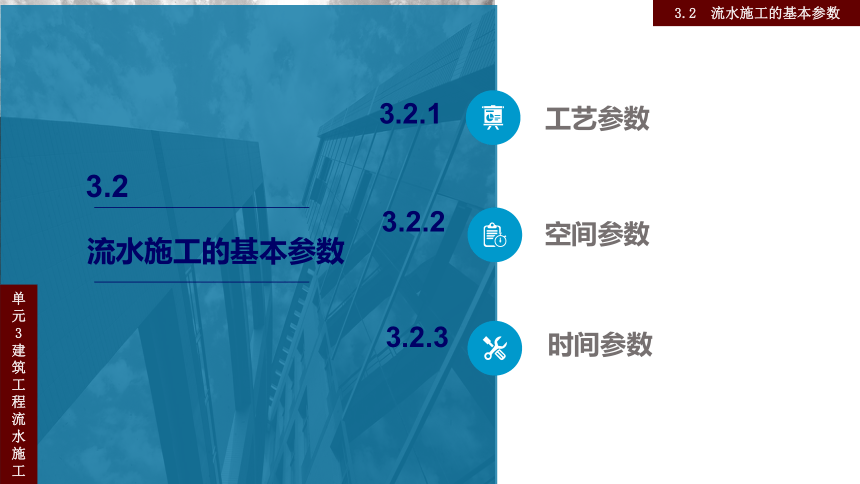

工艺参数
空间参数
时间参数
3.2.1
3.2.2
3.2.3
3.2
流水施工的基本参数
3.2 流水施工的基本参数
单元3 建筑工程流水施工

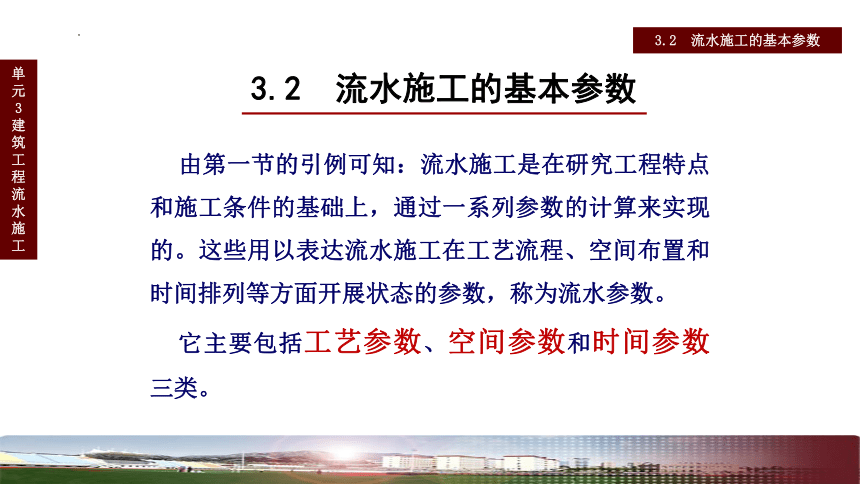

3.2 流水施工的基本参数
由第一节的引例可知:流水施工是在研究工程特点和施工条件的基础上,通过一系列参数的计算来实现的。这些用以表达流水施工在工艺流程、空间布置和时间排列等方面开展状态的参数,称为流水参数。
它主要包括工艺参数、空间参数和时间参数三类。
3.2 流水施工的基本参数
单元3 建筑工程流水施工

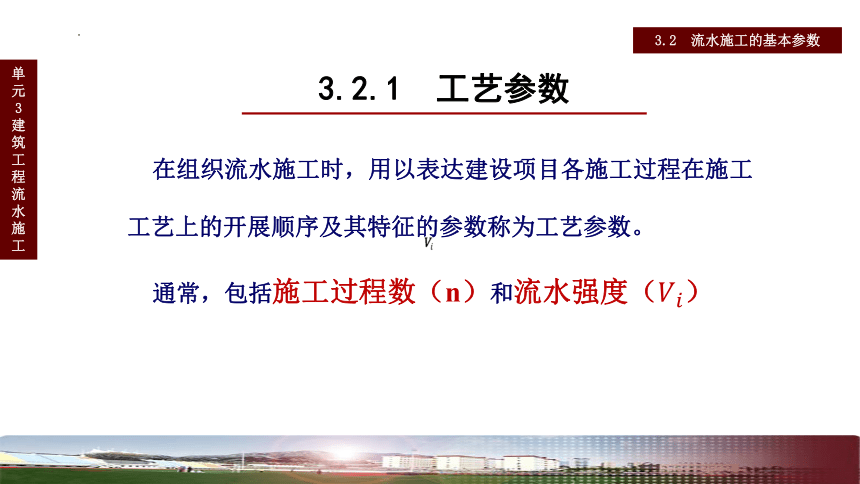

3.2.1 工艺参数
在组织流水施工时,用以表达建设项目各施工过程在施工工艺上的开展顺序及其特征的参数称为工艺参数。
通常,包括施工过程数(n)和流水强度()
3.2 流水施工的基本参数
单元3 建筑工程流水施工

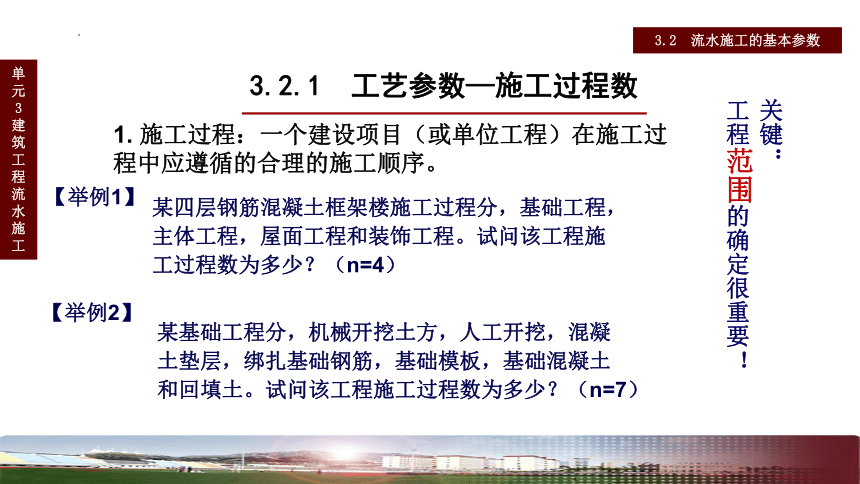

3.2.1 工艺参数—施工过程数
【举例1】
某四层钢筋混凝土框架楼施工过程分,基础工程,主体工程,屋面工程和装饰工程。试问该工程施工过程数为多少?(n=4)
3.2 流水施工的基本参数
单元3 建筑工程流水施工
1. 施工过程:一个建设项目(或单位工程)在施工过程中应遵循的合理的施工顺序。
【举例2】
某基础工程分,机械开挖土方,人工开挖,混凝土垫层,绑扎基础钢筋,基础模板,基础混凝土和回填土。试问该工程施工过程数为多少?(n=7)
关键:
工程范围的确定很重要!

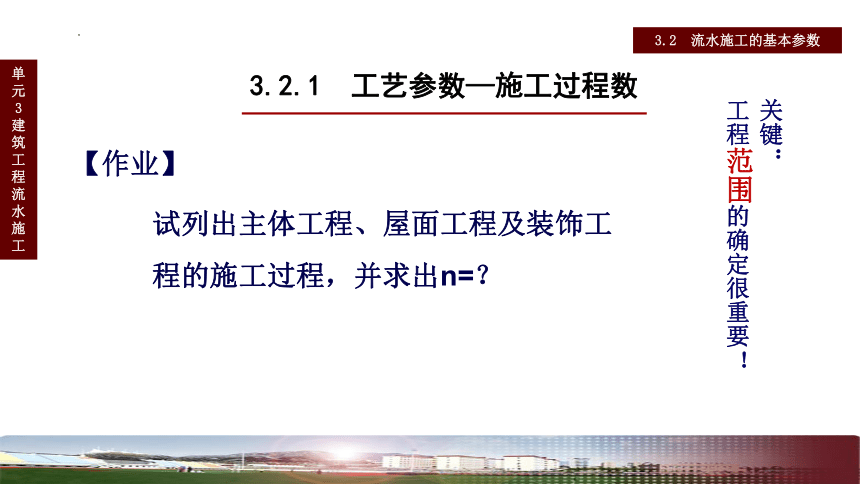

3.2.1 工艺参数—施工过程数
【作业】
试列出主体工程、屋面工程及装饰工程的施工过程,并求出n=?
3.2 流水施工的基本参数
单元3 建筑工程流水施工
关键:
工程范围的确定很重要!

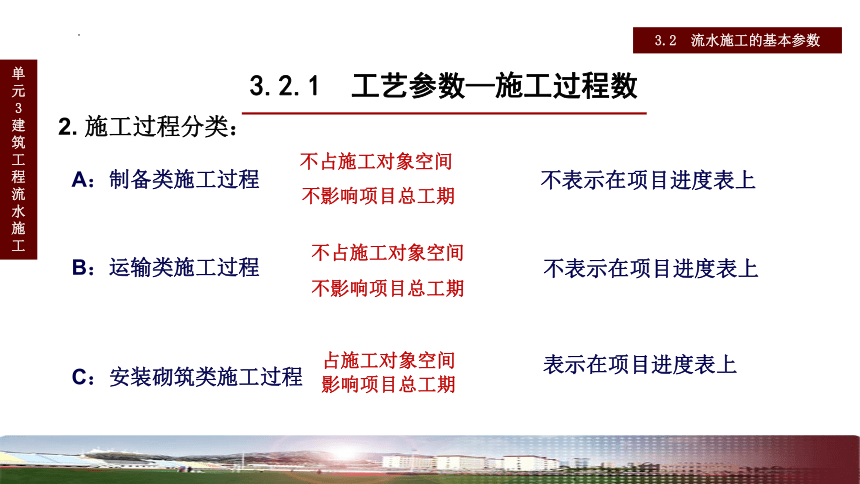

3.2.1 工艺参数—施工过程数
A:制备类施工过程
3.2 流水施工的基本参数
单元3 建筑工程流水施工
2. 施工过程分类:
B:运输类施工过程
C:安装砌筑类施工过程
不占施工对象空间
不影响项目总工期
不表示在项目进度表上
不占施工对象空间
占施工对象空间
不影响项目总工期
影响项目总工期
不表示在项目进度表上
表示在项目进度表上

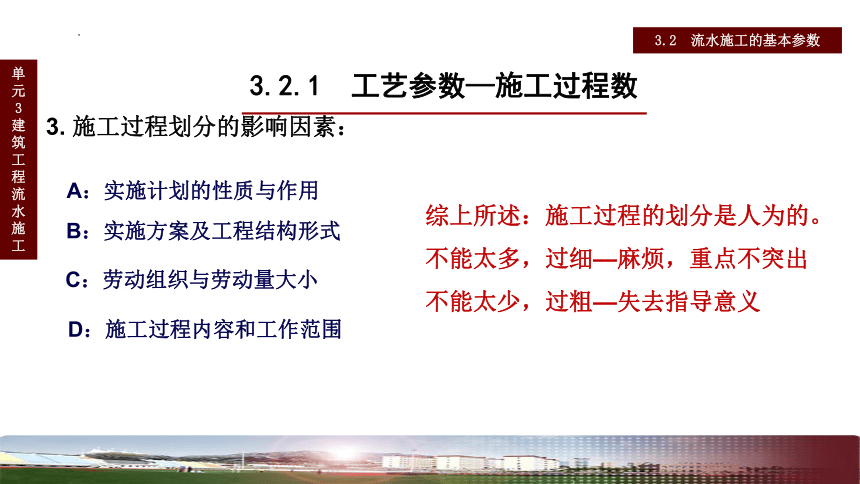

3.2.1 工艺参数—施工过程数
A:实施计划的性质与作用
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3. 施工过程划分的影响因素:
B:实施方案及工程结构形式
C:劳动组织与劳动量大小
D:施工过程内容和工作范围
综上所述:施工过程的划分是人为的。
不能太多,过细—麻烦,重点不突出
不能太少,过粗—失去指导意义
3.2.1 工艺参数—流水强度

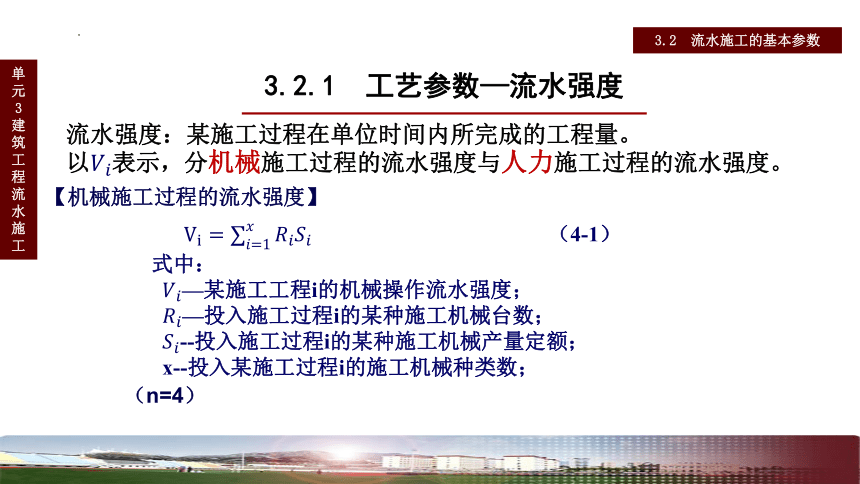

【机械施工过程的流水强度】
(4-1)
式中:
—某施工工程i的机械操作流水强度;
—投入施工过程i的某种施工机械台数;
--投入施工过程i的某种施工机械产量定额;
x--投入某施工过程i的施工机械种类数;
(n=4)
3.2 流水施工的基本参数
单元3 建筑工程流水施工
流水强度:某施工过程在单位时间内所完成的工程量。
以表示,分机械施工过程的流水强度与人力施工过程的流水强度。
3.2.1 工艺参数—流水强度
3.2 流水施工的基本参数
单元3 建筑工程流水施工
流水强度:某施工过程在单位时间内所完成的工程量。
以表示,分机械施工过程的流水强度与人力施工过程的流水强度。

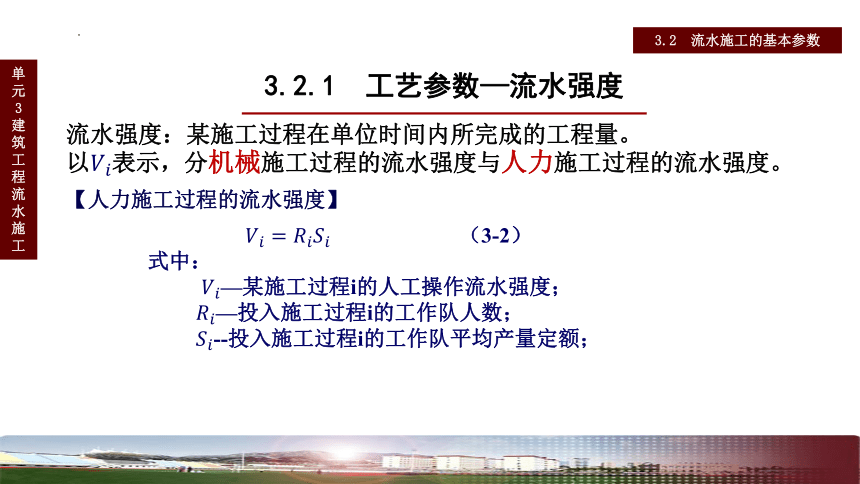

【人力施工过程的流水强度】
(3-2)
式中:
—某施工过程i的人工操作流水强度;
—投入施工过程i的工作队人数;
--投入施工过程i的工作队平均产量定额;

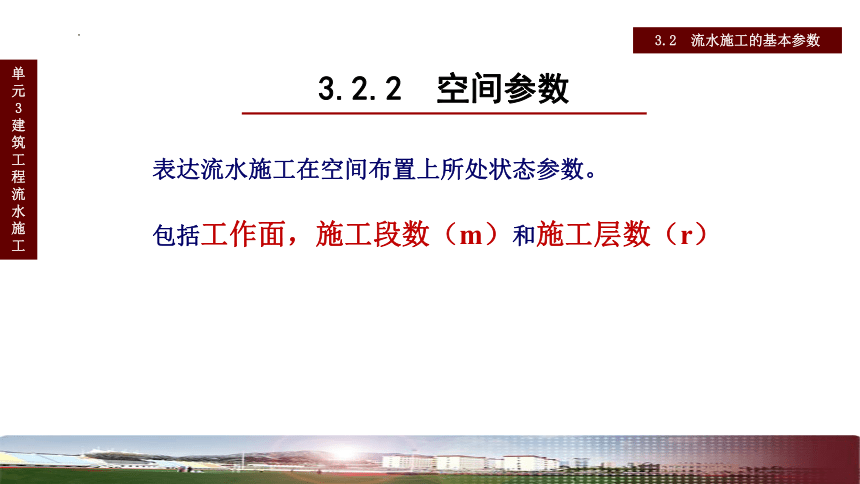

3.2.2 空间参数
表达流水施工在空间布置上所处状态参数。
包括工作面,施工段数(m)和施工层数(r)
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.2 空间参数—工作面
【影响因素】
产量定额
工程操作规程
安全规程
3.2 流水施工的基本参数
单元3 建筑工程流水施工
1. 工作面:工作面又称工作前线,是指某专业工种的工人在从事建筑产品施工过程中,所必须具备的活动空间。
3.2.2 空间参数—施工段数
3.2 流水施工的基本参数
单元3 建筑工程流水施工
2. 施工段:在组织流水施工时,为了满足专业工种对操作高度和施工工艺的要求,将施工对象在平面或空间上划分成若干个劳动量大致相等的施工区段,称为施工段或流水段。
参与流水的全部施工段的数目就是施工段数,一般用字母m表示;
施工段划分目的:
保证不同的施工队组能在不同的施工区段上同时施工
消灭怠工现象
为流水施工创造条件
3.2.2 空间参数—施工段数
3.2 流水施工的基本参数
单元3 建筑工程流水施工
2. 施工段划分要求:
数目合理
各段上劳动量大致相等(15%)-----连续 均衡 有节奏
有足够的工作面
利于结构整体性----伸缩缝 沉降缝 对结构整体影响较小
以主导施工过程为依据划分
有层间关系时,m≥n
3.2.2 空间参数—施工层数
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3. 施工层:在组织流水施工时,为了满足专业工种对操作高度和施工工艺的要求,将施工对象在平面或空间上划分成若干个劳动量大致相等的施工区段,称为施工段或流水段。
参与流水的全部施工层的数目就是施工段数,一般用字母r表示;
3.2 流水施工的基本参数
单元3 建筑工程流水施工
问题的提出:有层间关系时,m≥n
【案例3-2】:某二层现浇钢筋混凝土工程,分支模板、绑扎钢筋和浇注混凝土三个施工过程,各施工过程在各施工段上的持续时间均为3天,则施工段数和施工过程数之间可能有下述三种情况:
3.2.2 空间参数
1.当m>n时,施工进度计划如图4-7所示。可以看出,此时各专业工作队能够连续作业,但施工段有空闲,工作面未被充分利用。图中显示,各施工段在第一层浇完混凝土后,均空闲3天,即工作面空闲3天。但有时这种空闲可用于弥补由于技术间歇和组织管理间歇等要求所必需的时间。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
问题的提出:有层间关系时,m≥n
【案例3-2】:某二层现浇钢筋混凝土工程,分支模板、绑扎钢筋和浇注混凝土三个施工过程,各施工过程在各施工段上的持续时间均为3天,则施工段数和施工过程数之间可能有下述三种情况:
3.2.2 空间参数
2. 当m=n时,施工进度计划如图4-8所示。可以看出,此时各专业工作队能够连续作业不窝工;各施工段没有空闲,工作面被充分利用。这是理想化的流水施工方案,对项目管理者的管理水平有较高要求。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
问题的提出:有层间关系时,m≥n
【案例3-2】:某二层现浇钢筋混凝土工程,分支模板、绑扎钢筋和浇注混凝土三个施工过程,各施工过程在各施工段上的持续时间均为3天,则施工段数和施工过程数之间可能有下述三种情况:
3.2.2 空间参数
3.当m3.2 流水施工的基本参数
单元3 建筑工程流水施工
【结论】:经以上比较,施工段数的多少,直接影响工期的长短,而且要想保证专业工作队能够连续施工,必须满足: m≥n
3.2.2 空间参数
【注意】:无层间关系或无施工层(如某些单层建筑物、基础工程等)时,则施工段数不受公式限制,可按前面所述划分施工段的原则进行确定。
3.2.3 时间参数
表达流水施工在时间排列上所处状态的参数。
包括流水节拍(),流水步距() ,
平行搭接时间(Cj,j+1),技术间歇时间(Zj,j+1),
组织间歇时间(Gj,j+1),和工期(T)。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数—流水节拍
流水节拍的大小,可以反映出流水施工速度的快慢、节奏感的强弱和资源消耗的多少,是流水施工的基本参数之一。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
1. 流水节拍:在组织流水施工时,某一施工过程的专业工作队组在一个施工段上完成相应的施工任务所需要的工作延续时间称为流水节拍,通常用表示。
流水节拍的确定方法
【定额计算法】
根据各施工段的工程量和现有能够投入的资源量(劳动力、材料量和机械台数等),按下式计算。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
【经验估算法】
先估算出该流水节拍最长、最短和最可能时间,然后根据公式(4-5)求出期望时间作为某施工过程在某施工段上的流水节拍,
3.2.3 时间参数
【工期计算法】
工期计算法往往适用于工期要求明确的施工项目。即根据工期要求先确定流水节拍,然后应用公式(4-4)确定施工队组人数和机械台数。
确定流水节拍应考虑的因素:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
专业工作队组在组织方面的限制和要求。人数应符合该施工过程最小劳动组合的人数要求,以使他们具备集体协作的能力,并保证一定的劳动生产率。
工作面条件(包括大小)的限制。工作面条件的满足可以保证施工操作安全,并发挥专业工作队组正常的劳动效率。
机械设备的实际负荷能力和可能提供的机械设备数量,也要考虑机械设备操作场所安全和施工质量的要求。
各种材料和构配件供应能力、施工现场堆放量和其他有关条件的限制对进度的影响和限制。
施工技术条件要求。如:连续施工现浇大体积混凝土时,应按三班制的工作条件决定流水节拍以确保工程质量。
首先考虑主要的,工程量大的施工过程的节拍,然后按照工程量大小依次确定其他相对次要的施工过程的节拍值。
节拍值一般取整数,必要时可保留0.5工日(台班)值。
3.2.3 时间参数—流水步距
3.2 流水施工的基本参数
单元3 建筑工程流水施工
2. 流水步距: 在组织流水施工时,两个相邻施工过程的专业工作队组在保证施工顺序、满足连续施工、最大限搭接和保证工程质量要求的条件下,相继进入同一施工段开始施工的最小时间间隔(不包括技术间歇时间和组织间歇时间)称为流水步距,用符号表示。。
流水步距的确定方法:
(1)当组织全等节拍流水时,流水步距是常数且等于流水节拍。
(2)当组织成倍节拍流水时,流水步距是常数,其值等于各流水节拍的最大公约数。
(3)当组织不定节拍流水时,流水步距是变数。此时,流水步距的确定方法很多,其中简捷实用的方法是潘特考夫斯基法,本书仅介绍潘特考夫斯基法。
注:潘特考夫斯基法也称为“最大差法”,简称累加数列法。其值分别按照“累加数列额,错位相减,取大值”的方法确定。此法通常在计算等节奏、无节奏的专业流水中,较为简捷、准确。
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
【案例4-5】:某项目由四个施工过程组成,分别由A、B、C、D四个专业工作队完成,在平面上划分成四个施工段,每个专业工作队在各施工段上的流水节拍如表4-2所示,试确定相邻专业工作队之间的流水步距。
表4-2 某项目各专业工作队组在各施工段上的流水节拍

3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
(1)求各专业工作队的累加数列:
A:4,6,9,11
B:3,7,10,14
C:3,5,7,10
D:2,4,5,7
(2)错位相减:

A与B: 4 6 9 11
— 3 7 10 14
—————————
4 3 2 1 -14
B与C:
3 7 10 14
— 3 5 7 10
—————————
3 4 5 7 -10
C与D
3 5 7 10
— 2 4 5 7
————————
3 3 3 5 -7

(3)确定求流水步距:
因流水步距等于错位相减所得结果中数值最大者,故有

总结上例计算步骤如下:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数

1)根据专业工作队在各施工段上的流水节拍,求累加数列;
2)根据施工顺序,对所求相邻的两累加数列,错位相减;
3)根据错位相减的结果,确定相邻专业工作队之间的流水步距,即相减结果中数值最大者。
确定流水步距的原则:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
(1)流水步距要满足相邻两个专业工作队,在施工顺序上的相互制约关系;
(2)流水步距要保证各专业工作队都能连续作业;
(3)流水步距要保证相邻两个专业工作队,在开工时间上最大限度地、合理地搭接;
(4)流水步距的确定要保证工程质量,满足安全生产。
结论:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
流水步距的大小直接影响着工期的长短。如果施工段不变,流水步距越大,则工期越长;反之,工期就越短。
流水步距还与前后两个相邻施工过程流水节拍的大小、施工工艺技术要求、施工段数、流水施工的组织方式有关。流水步距的数目等于(n-1),n表示参加流水施工的专业工作队组数。
3. 平行搭接时间 :
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
在组织流水施工时,有时为了缩短工期,在工作面允许的条件下,如果前一个专业工作队完成部分施工任务后,能够提前为后一个专业工作队提供工作面,使后者提前进入前一个施工段,两者在同一施工段上平行搭接施工,这个搭接的时间称为平行搭接时间,通常以Cj,j+1表示。
4. 技术间歇时间:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
在组织流水施工时,除要考虑相邻专业工作队之间的流水步距外,有时根据建筑材料或现浇构件等的工艺性质,还要考虑合理的工艺等待间歇时间,这个等待时间称为技术间歇时间。如混凝土浇筑后的养护时间、砂浆抹面和油漆面的干燥时间等;技术间歇时间以Zj,j+1表示。
5. 组织间歇时间:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
在流水施工中,由于施工组织的原因,造成的在流水步距以外增加的间歇时间,称为组织间歇时间。如墙体砌筑前的墙身位置弹线,施工人员、机械转移,回填土前地下管道检查验收等,组织间歇时间以Gj,j+1表示。
注意:在组织流水施工时,项目经理部对技术间歇和组织间歇时间,可根据项目施工中的具体情况分别考虑或统一考虑;但二者的概念、作用和内容是不同的,必须结合具体情况灵活处理。
6. 工期:
3.2 流水施工的基本参数
单元3 建筑工程流水施工
3.2.3 时间参数
完成一项工程任务或一个流水组施工所需的时间,可采用公式(3-9)技术。 (3-9)
式中, --- 流水施工工期;
--- 流水施工中各流水步距之和;
--- 流水施工中最后一个施工过程的持续时间;
---第i个施工过程与第i+1个施工过程之间的技术与组织间歇时间;
--- 第i个施工过程与第i+1个施工过程之间的平行搭接时间。
