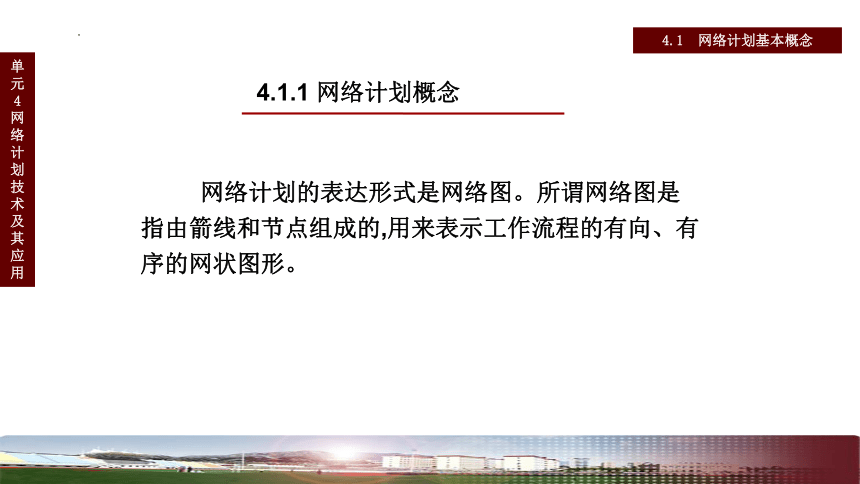

4.1.1 网络计划概念
网络计划的表达形式是网络图。所谓网络图是指由箭线和节点组成的,用来表示工作流程的有向、有序的网状图形。
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.2 网络计划分类
1根据工作表达方法不同：
工作表示法
网络图表示法

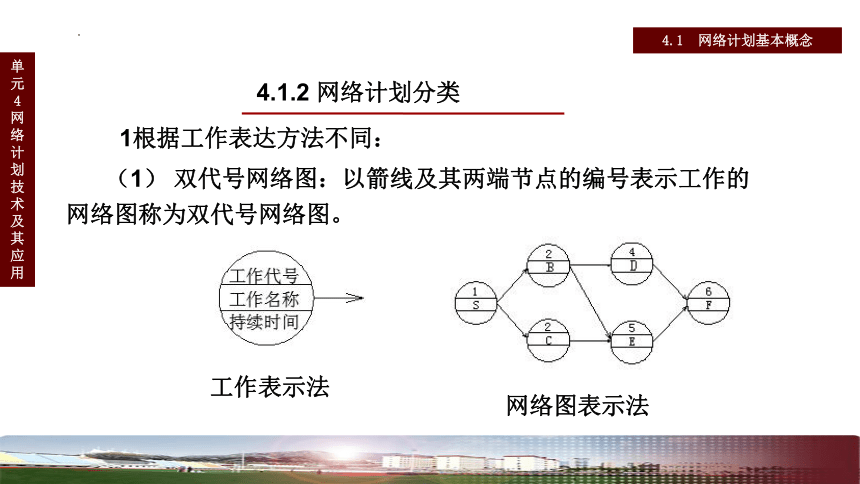

（1） 双代号网络图：以箭线及其两端节点的编号表示工作的网络图称为双代号网络图。
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.2 网络计划分类

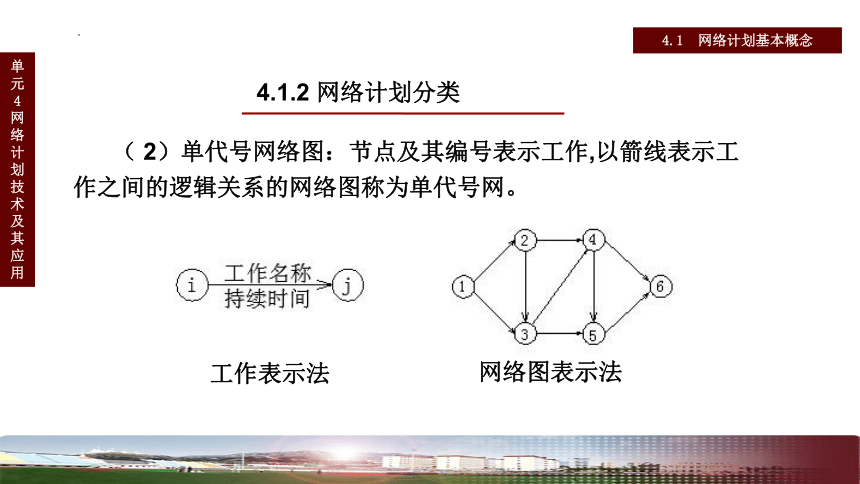

（ 2）单代号网络图：节点及其编号表示工作,以箭线表示工作之间的逻辑关系的网络图称为单代号网。
工作表示法
网络图表示法
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.2 网络计划分类

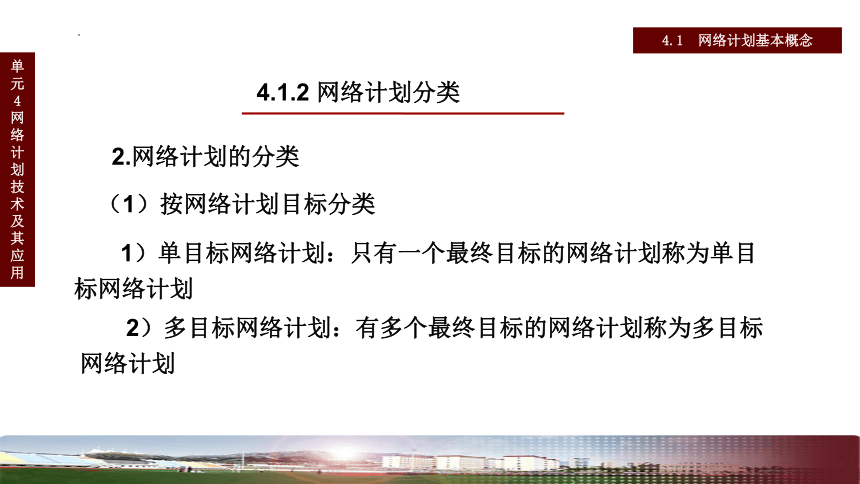

2.网络计划的分类
（1）按网络计划目标分类
1）单目标网络计划：只有一个最终目标的网络计划称为单目标网络计划
2）多目标网络计划：有多个最终目标的网络计划称为多目标网络计划
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.2 网络计划分类

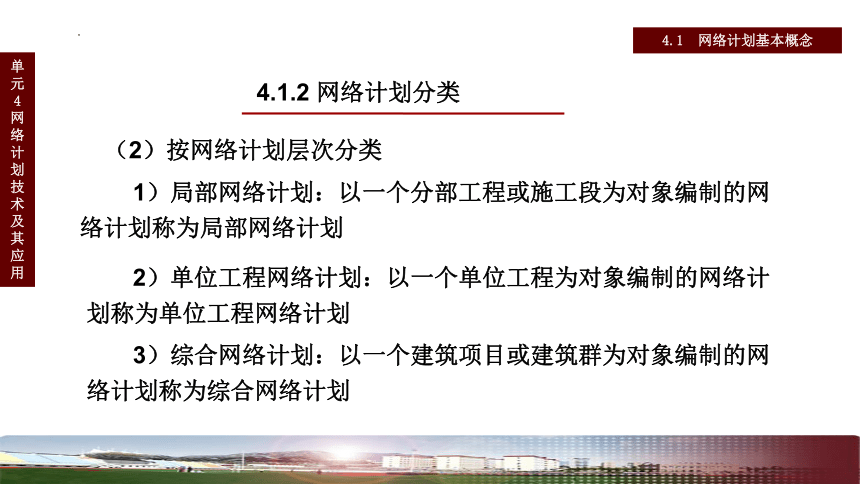

（2）按网络计划层次分类
1）局部网络计划：以一个分部工程或施工段为对象编制的网络计划称为局部网络计划
2）单位工程网络计划：以一个单位工程为对象编制的网络计划称为单位工程网络计划
3）综合网络计划：以一个建筑项目或建筑群为对象编制的网络计划称为综合网络计划
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.2 网络计划分类

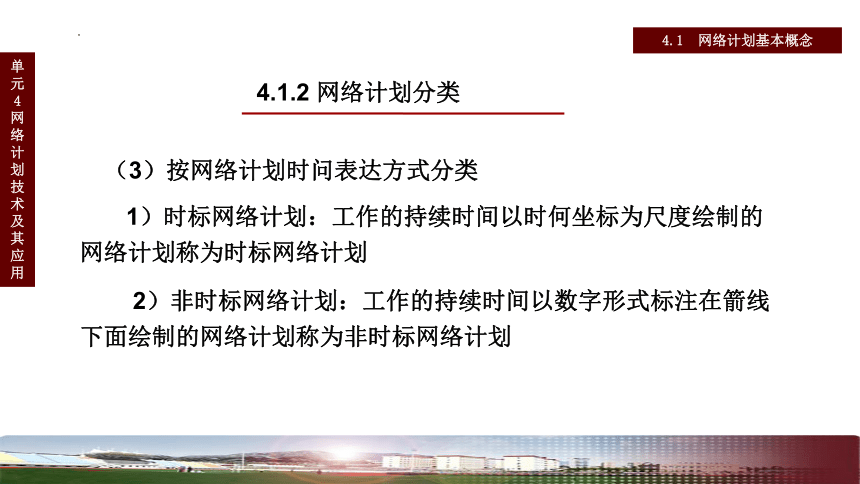

（3）按网络计划时问表达方式分类
1）时标网络计划：工作的持续时间以时何坐标为尺度绘制的网络计划称为时标网络计划
2）非时标网络计划：工作的持续时间以数字形式标注在箭线下面绘制的网络计划称为非时标网络计划
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识

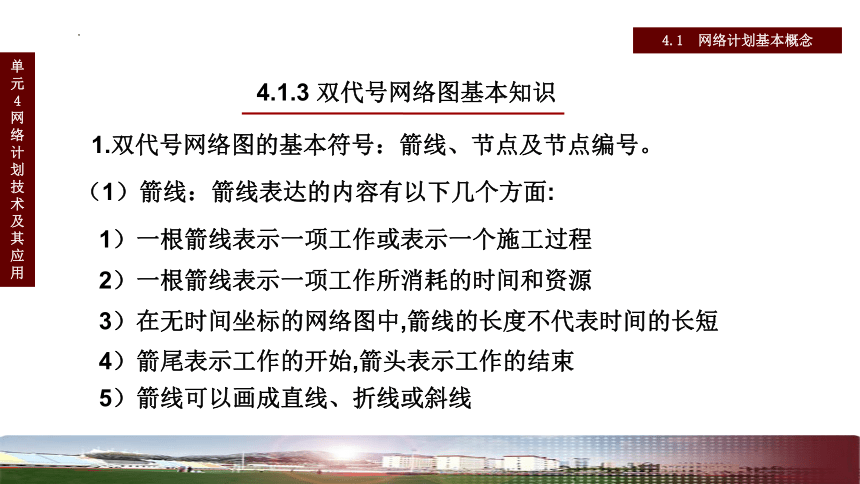

（1）箭线：箭线表达的内容有以下几个方面:
1.双代号网络图的基本符号：箭线、节点及节点编号。
1）一根箭线表示一项工作或表示一个施工过程
2）一根箭线表示一项工作所消耗的时间和资源
3）在无时间坐标的网络图中,箭线的长度不代表时间的长短
4）箭尾表示工作的开始,箭头表示工作的结束
5）箭线可以画成直线、折线或斜线
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识

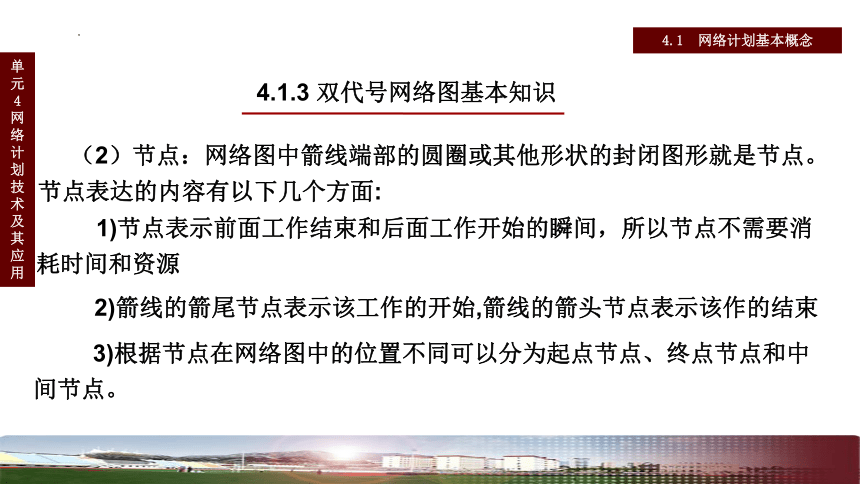

（2）节点：网络图中箭线端部的圆圈或其他形状的封闭图形就是节点。节点表达的内容有以下几个方面:
1)节点表示前面工作结束和后面工作开始的瞬间，所以节点不需要消耗时间和资源
2)箭线的箭尾节点表示该工作的开始,箭线的箭头节点表示该作的结束
3)根据节点在网络图中的位置不同可以分为起点节点、终点节点和中间节点。
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识
（3）节点编号 网络图的每个节点都有自已的编号
1）节点编号必须满足二条基本规则，其一，箭头节点编号大于箭尾节点编号；其二，在一个网络图中,所有节点不能出现重复编号
2）节点编号的方法有两种：一种是水平编号法；另一种是垂直编号法
水平编号法
垂直编号法
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识
（1）紧前工作：紧排在本工作之前工作称为本工作的紧前工作,双代号网络图中,本工作和紧前工作之间可能有虚工作。
2.紧前工作、紧后工作、平行工作
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识
（3）平行工作：可与本工作同时进行的工作称为本工作的平行工作。
（2）紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。双代号网络图中,本工作和紧后工作之间可能有虚工作。
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识
（1）内向箭线：指向某个节点的箭线称为该节点的内向箭线
3.内向箭线、外向箭线
（2）外向箭线：从某节点引出的箭线称为该节点的外向箭线
内向箭线
外向箭线
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.3 双代号网络图基本知识
（1）工艺关系：工艺关系是指生产工艺上客观存在的先后顺序关系，或者是非生产性工作之间由工作程序决定的先后顺序关系。
4.逻辑关系：工作之间相互制约或依赖的关系称为逻辑关系。工作之间的逻辑关系包括工艺关系和组织关系。
（2）组织关系：组织关系是指在不违反工艺关系的前提下，人为安排作的先后顺序关系。
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.4 虚工作及其应用
双代号网络计划中，只表示前后工作之间的
逻辑关系,既不占用时间,也不耗用资源的虚拟的
工作称为虚工作,虚工作用虚箭线表示,虚工作起
着联系、区分、断路一个作用。
1 联系
虚工作
2 区分
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.4 虚工作及其应用
3 断路（即隔断多余联系）
有多余联系的网络图
多余联系：
C1与A2
C2与A3
D1与A3和B2
D2与B3
某基础工程挖基(A)、
垫层(B)、基础(C)、
回填土四个施工过
程，三个施工段
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.4 虚工作及其应用
利用虚工作
切断多余联
系
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.4 虚工作及其应用
调整后
的网络
计划
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.5 关键线路、关键工作
1 线路：网络图中从起点节点开始,沿箭头方向顺序通过一系列箭
线与点,最后达到终点节点的通路称为线路。
2 关键线路：线路上总的工作持续时间最长的线路称为关键线路
3 关键线路工作：位于关键线路上的工作称为关键工作
4.1 网络计划基本概念
单元4 网络计划技术及其应用
4.1.5 关键线路、关键工作
线路有5条：
9天
8天
8天
6天
