本章要点：
本项目单元主要介绍了单位工程施工组织设计的编制程序、内容、编制依据，重点阐述施工方案设计，施工进度和资源需要量计划的编制和施工平面图设计的有关问题，并通过实例予以应用。在学习中要求学生了解单位工程施工组织设计编制的程序和依据；熟悉施工顺序；掌握单位工程施工组织设计的编制内容和步骤；掌握单位工程施工进度计划及施工平面图的主要内容；能正确地进行编制、设计和调整。
项目5 单位工程施工组织设计

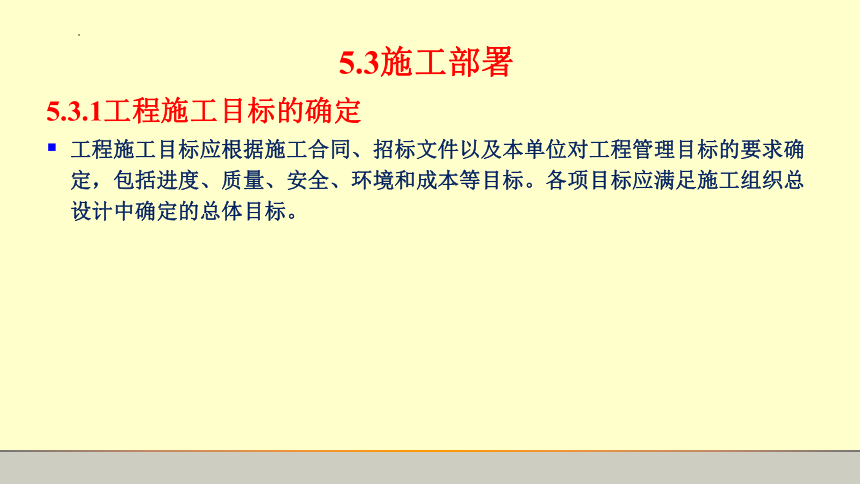

5.3施工部署
5.3.1工程施工目标的确定
工程施工目标应根据施工合同、招标文件以及本单位对工程管理目标的要求确定，包括进度、质量、安全、环境和成本等目标。各项目标应满足施工组织总设计中确定的总体目标。

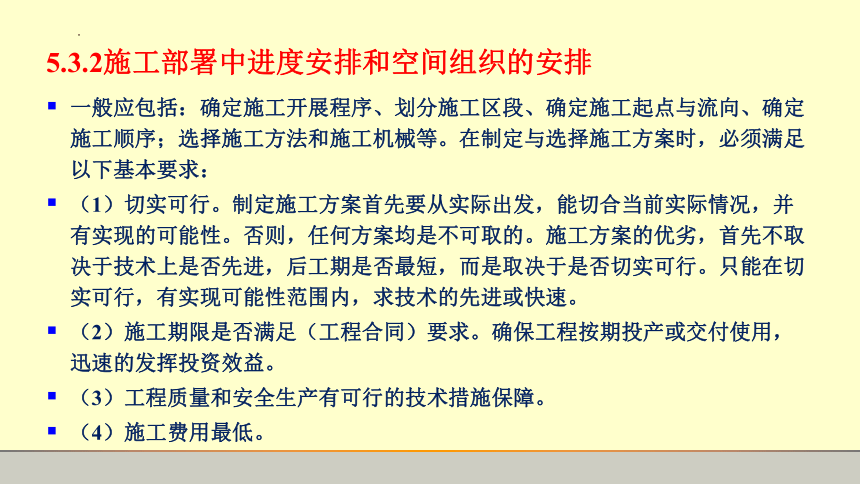

5.3.2施工部署中进度安排和空间组织的安排
一般应包括：确定施工开展程序、划分施工区段、确定施工起点与流向、确定施工顺序；选择施工方法和施工机械等。在制定与选择施工方案时，必须满足以下基本要求：
（1）切实可行。制定施工方案首先要从实际出发，能切合当前实际情况，并有实现的可能性。否则，任何方案均是不可取的。施工方案的优劣，首先不取决于技术上是否先进，后工期是否最短，而是取决于是否切实可行。只能在切实可行，有实现可能性范围内，求技术的先进或快速。
（2）施工期限是否满足（工程合同）要求。确保工程按期投产或交付使用，迅速的发挥投资效益。
（3）工程质量和安全生产有可行的技术措施保障。
（4）施工费用最低。

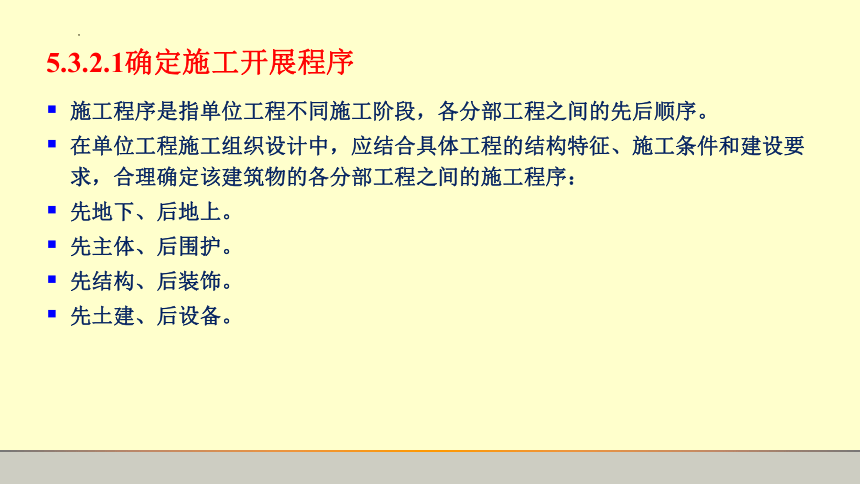

5.3.2.1确定施工开展程序
施工程序是指单位工程不同施工阶段，各分部工程之间的先后顺序。
在单位工程施工组织设计中，应结合具体工程的结构特征、施工条件和建设要求，合理确定该建筑物的各分部工程之间的施工程序：
先地下、后地上。
先主体、后围护。
先结构、后装饰。
先土建、后设备。

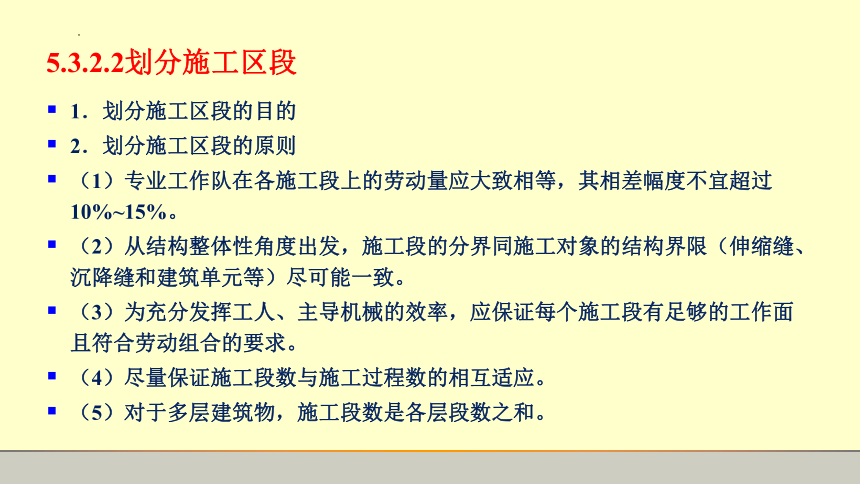

5.3.2.2划分施工区段
1．划分施工区段的目的
2．划分施工区段的原则
（1）专业工作队在各施工段上的劳动量应大致相等，其相差幅度不宜超过10%~15%。
（2）从结构整体性角度出发，施工段的分界同施工对象的结构界限（伸缩缝、沉降缝和建筑单元等）尽可能一致。
（3）为充分发挥工人、主导机械的效率，应保证每个施工段有足够的工作面且符合劳动组合的要求。
（4）尽量保证施工段数与施工过程数的相互适应。
（5）对于多层建筑物，施工段数是各层段数之和。

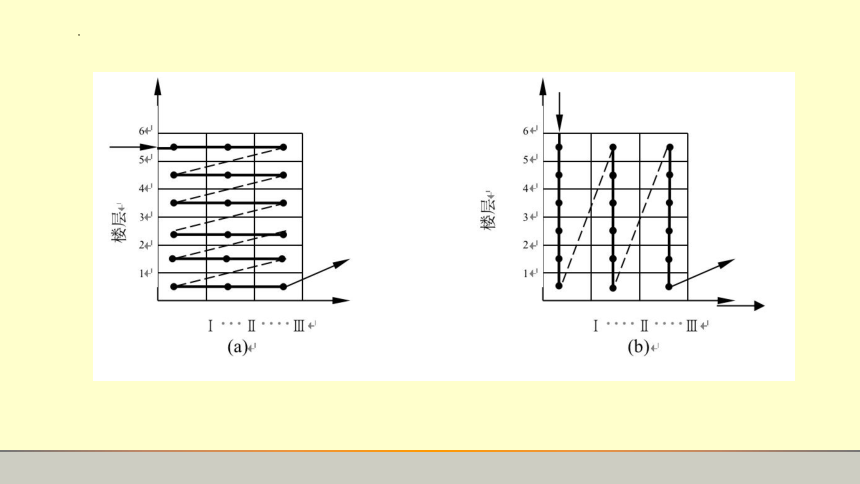

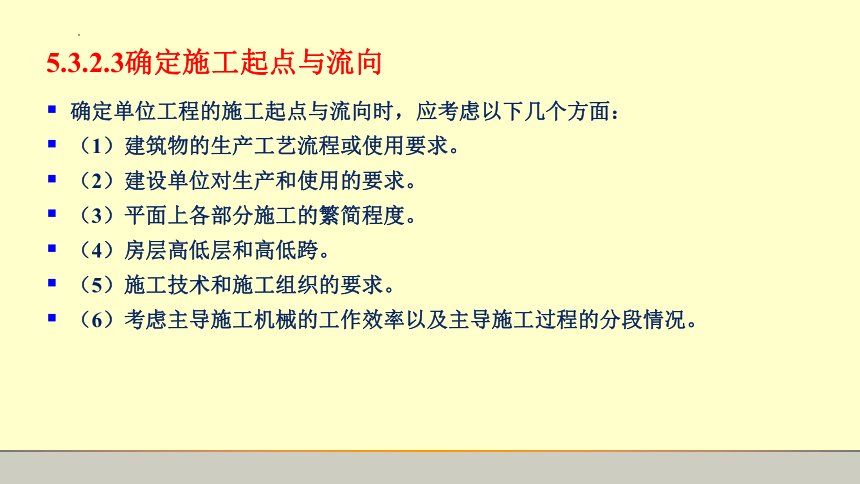

5.3.2.3确定施工起点与流向
确定单位工程的施工起点与流向时，应考虑以下几个方面：
（1）建筑物的生产工艺流程或使用要求。
（2）建设单位对生产和使用的要求。
（3）平面上各部分施工的繁简程度。
（4）房层高低层和高低跨。
（5）施工技术和施工组织的要求。
（6）考虑主导施工机械的工作效率以及主导施工过程的分段情况。
5.3.2.4确定施工顺序
施工顺序是指各分项工程或施工过程之间施工的先生次序。
1．确定施工顺序的原则
（1）施工顺序必须满足施工工艺的要求。
（2）施工顺序应当与采用的施工方法、施工机械协调一致。
（3）施工顺序必须考虑施工工期与施工组织的要求。
（4）施工顺序必须考虑施工质量的要求。
（5）施工顺序必须考虑当地的气候条件。
（6）施工顺序必须考虑安全技术的要求。
2．确定施工顺序
（1）装配式单层工业厂房的施工顺序
（2）多层混合结构房屋的施工顺序
（3）高层现浇钢筋混凝土结构房屋的施工顺序
（4）水泥混凝土路面的施工顺序
5.4 施工方案的设计
施工方案的设计是单位工程施工组织设计的重点和核心。
在熟悉施工图纸中，一般应注意以下几个方面：
（1）核对施工图纸目录清单，检查施工图纸是否齐全、完备，缺者何时出图。
（2）核对设计计算的假定和采用的计算方法是否符合实际情况。
（3）核对设计是否符合施工条件。
（4）核对生产工艺和使用上对建筑安装有哪些技术要求，施工是否能满足设计规定的质量标准。
（5）核对施工图纸与设计说明有无矛盾。
（6）核对施工图纸中标注的主要尺寸、位置、标高等有无错误。
（7）核对施工图中材料有无特殊要求，其品种、规格、数量等能否满足。
（8）核对土建施工图和设备安装图有无矛盾，施工时应如何衔接和交叉。
5.4.1主要施工方法的选择
1．确定施工方法应遵守的原则
编制施工组织设计时，必须注意施工方法的技术先进性与经济合理性的统一；兼顾施工机械的适用性，尽量发挥施工机械的性能和使用效率，应充分考虑工程的建筑特征、结构形式、抗震烈度、工程量大小、工期要求、资源供应情况、施工现场条件、周围环境、施工单位的技术特点和技术水平、劳动组织形式和施工习惯。
2．确定施工方法的重点
拟定施工方法时，应着重考虑影响整个单位工程施工的分部分项工程的施工方法。对于按常规做法和工人熟悉的施工方法，不必详细拟定，只提出应注意的特殊问题即可。对于下列一些项目的施工方法则应详细、具体。
（1）工程量大，在单位工程中占重要地位，对工程质量起关键作用的分部分项工程，如基础工程、钢筋混凝土工程等。
（2）施工技术复杂、施工难度大，或采用新工艺、新技术、新材料的分部分项工程，如大体积混凝土结构施工、模板早拆体系、无粘结预应力混凝土等。
（3）施工人员不太熟悉的特殊结构、专业性很强、技术要求很高及由专业施工单位施工的工程，如仿古建筑、大跨度空间结构、大型玻璃幕墙、薄壳、悬索结构等。
3．确定施工方法的主要内容
拟定主要的操作过程和施工方法，包括施工机械的选择；提出质量要求和达到质量要求的技术措施；指出可能遇到的问题及防治措施；提出季节性施工措施和降低成本措施；制定切实可行的安全施工措施。
4．主要分部工程施工方法要点如下：
（1）土石方工程
（2）基础工程
（3）钢筋混凝土结构工程
（4）结构安装工程
（5）砌筑工程
（6）屋面及装饰工程
（7）特殊项目
5.4.2主要施工机械的选择
选择施工机械是确定施工方案的中心环节，应着重考虑以下几个方面：
1．结合工程特点和其它条件，选择最适合的主导工程施工机械。
2．施工机械之间的生产能力应协调一致。
3．在同一建筑工地上，选择施工机械的种类和型号尽可能少，以利于现场施工机械的管理和维修，同时减少机械转移费用。
4．施工机械选择应考虑充分发挥施工单位现有施工机械的能力，并争取实现综合配套，以减少资金投入，在保证工程质量和工期的前提下，充分发挥施工单位现有施工机械的效率，以降低工程造价。
5．对于高层建筑或结构复杂的建筑物（构筑物），其主体结构施工的垂直运输机械最佳方案往往是多种机械的组合。
