(共16张PPT)

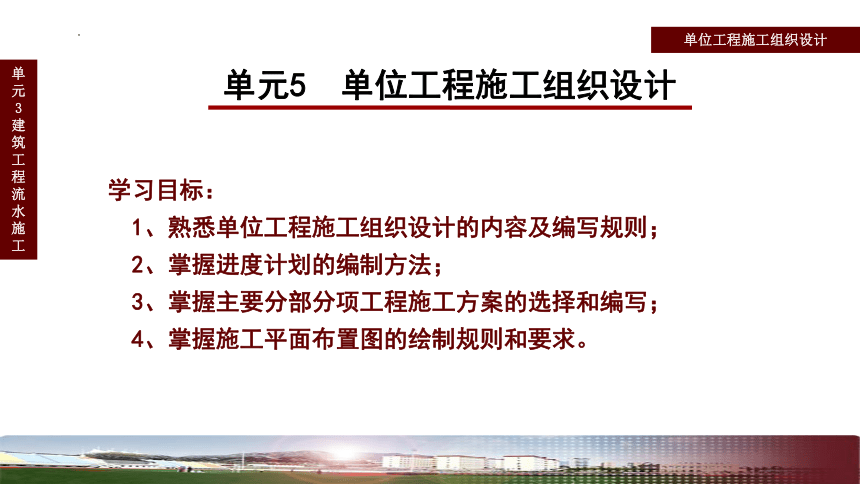

单元5 单位工程施工组织设计
学习目标：
1、熟悉单位工程施工组织设计的内容及编写规则；
2、掌握进度计划的编制方法；
3、掌握主要分部分项工程施工方案的选择和编写；
4、掌握施工平面布置图的绘制规则和要求。
单元3 建筑工程流水施工
单位工程施工组织设计
5.5 施工准备与资源配置
单位工程施工进度计划编制确定以后，便可编制主要工种劳动力需用计划、施工机械设备计划、主要材料及构配件供应计划等资源需用量计划，供相关职能部门按计划调配或供应。
5.5.1 施工准备
5.5 施工准备与资源配置
施工准备工作计划是施工组织设计的一个组成部分，一般在施工进度计划确定后即可着手进行编制。
施工准备工作的内容主要有以下几个方面：现场准备、技术准备和资金准备。

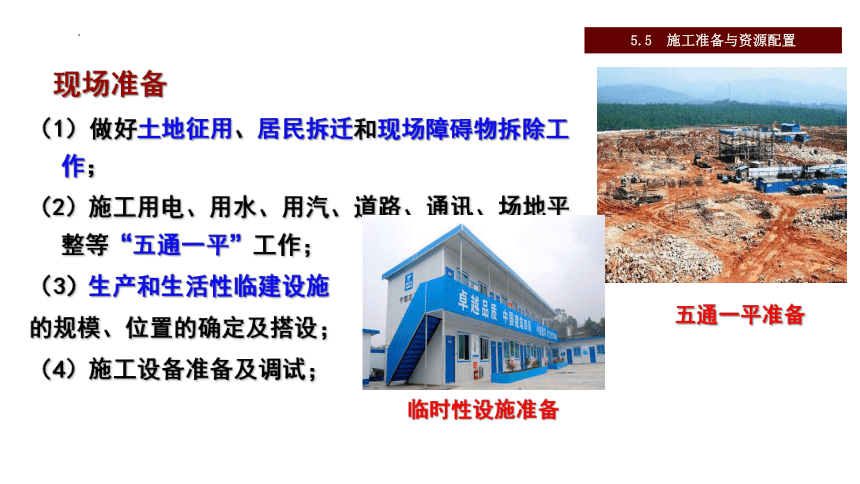

现场准备
（1）做好土地征用、居民拆迁和现场障碍物拆除工作；
（2）施工用电、用水、用汽、道路、通讯、场地平整等“五通一平”工作；
（3）生产和生活性临建设施
的规模、位置的确定及搭设；
（4）施工设备准备及调试；
五通一平准备
临时性设施准备
5.5 施工准备与资源配置
（5）施工入口的位置，材料、设备和周转材料的堆场位置及堆放方式；
（6）现场封闭方案(围墙)、七牌一图、防火安全、场地排水及污水处理等。
塔吊安装准备
场地入口
材料准备
5.5 施工准备与资源配置
5.5.2 资源配置
单位工程施工组织设计一般需编制主要工种劳动力需用计划、施工机械设备计划、主要材料及构配件供应计划等资源需用量计划，供相关职能部门按计划调配或供应。

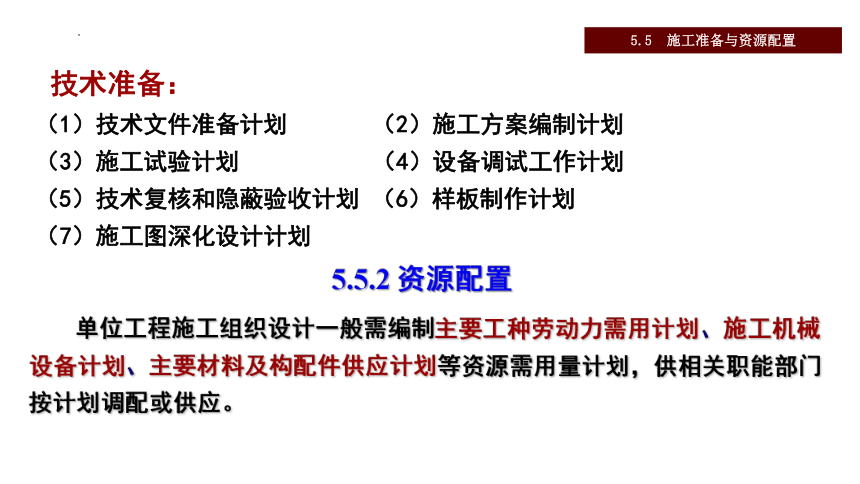

技术准备：
（1）技术文件准备计划 （2）施工方案编制计划
（3）施工试验计划 （4）设备调试工作计划
（5）技术复核和隐蔽验收计划 （6）样板制作计划
（7）施工图深化设计计划
5.5 施工准备与资源配置
序号 专业工种 劳动量 （工日） 需要量计划（工日） 责任人
年 年
1 2 3 4 … 1 2 3 4 …
1 钢筋工
2 木 工
3 砖　工
4 抹灰工

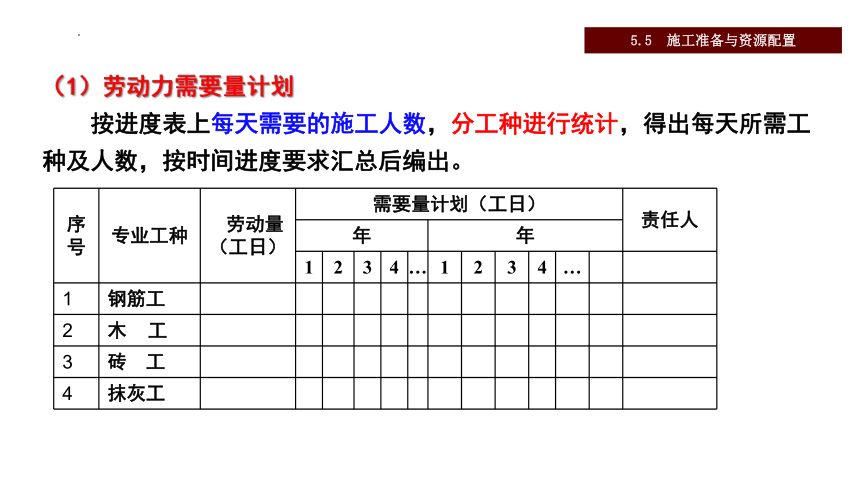

（1）劳动力需要量计划
按进度表上每天需要的施工人数，分工种进行统计，得出每天所需工种及人数，按时间进度要求汇总后编出。
5.5 施工准备与资源配置

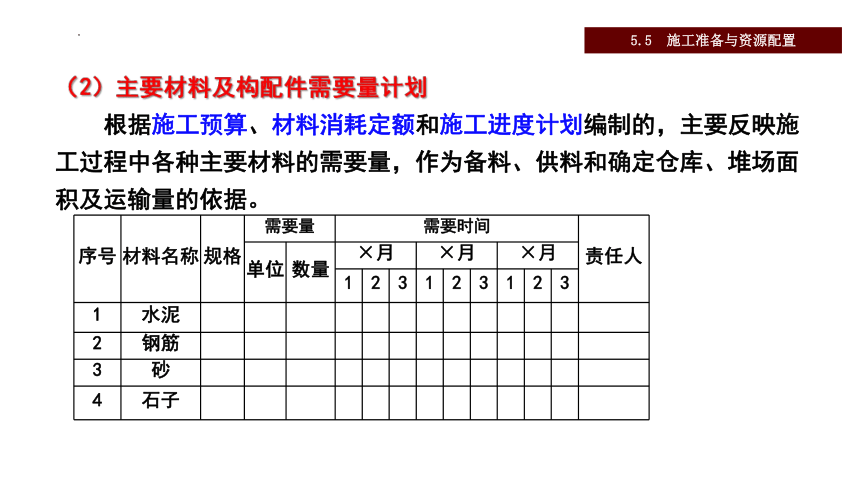

（2）主要材料及构配件需要量计划
根据施工预算、材料消耗定额和施工进度计划编制的，主要反映施工过程中各种主要材料的需要量，作为备料、供料和确定仓库、堆场面积及运输量的依据。
序号 材料名称 规格 需要量 需要时间 责任人
单位 数量 ×月 ×月 ×月
1 2 3 1 2 3 1 2 3
1 水泥
2 钢筋
3 砂
4 石子
5.5 施工准备与资源配置
（3）施工机械设备需要量计划
根据施工方法确定机具类型和型号，按照施工进度计划确定数量和需用时间，提出施工机具需要量计划。
序号 设备名称 规格型号 电功率 需要量 进场时间 出场时间 使用状态 责任人 备注
1
2
… …… …… …… …… …… …… ……
5.5 施工准备与资源配置
5.6施工方案
5.6 主要分部分项工程施工方案
施工方案是单位工程施工组织设计的核心内容，应结合工程的具体情况，遵循先进性、可行性和经济性兼顾的原则进行。
施工方案编制应按照施工顺序，分别明确施工方法、选择施工工艺、选定施工机械、拟定技术措施。
主要分部分项工程主要包括土方工程、基础工程、砌筑工程、脚手架及垂直运输、混凝土主体结构工程、防水工程、装饰装修工程等。
5.6 施工方案
5.6.1 土方工程施工方案
（1）确定土方开挖方法、放坡坡度、土壁支撑形式、计算土方开挖量、回填量、外运量。
（2）选择土方工程施工所需机具型号和数量。
（3）基坑(槽)开挖排除地面水、降低地下水的方法。
（1）浅基础施工中应根据垫层、承台、基础的施工要点，选择所需机械的型号和数量。
（2）桩基础施工中应根据桩型及工期选择所需机具型号和数量。
（3）地下室施工中应根据防水要求，留置、处理施工缝，大体积混凝土的浇筑要点，模板及支撑要求。
5.6 施工方案
5.6.2 基础工程施工方案
5.6.3 砌筑工程施工方案
（1）砌筑工程中根据砌体的组砌方式、砌筑方法及质量要求，进行弹线、立皮数杆、标高控制和轴线引测。
（2）选择砌筑工程中所需机具型号和数量。
5.6 施工方案
5.6.4 脚手架及垂直运输方案
（1）确定垂直运输及水平运输方式，布置位置，机具型号和数量。
（2）确定脚手架所用材料、搭设方法及安全网的挂设方法。
5.6 施工方案
5.6 施工方案
5.6.5 钢筋砼施工方案
（1）确定模板类型及支模方法，进行模板支撑设计。
（2）确定钢筋的加工、绑扎、焊接方法，选择所需机具型号和数量。
（3）确定混凝土的搅拌、运输、浇筑、振捣、养护、施工缝的留置和处理，选择所需机具和型号。
5.6.6 防水工程施工方案
（1）屋面防水各层的做法、施工方法，选择所需机具型号和数量。
（2）地下防水的材料选择、工艺要求和质量控制要点。
5.6 施工方案
5.6.7 装饰装修施工方案
包括一般抹灰、装饰抹灰、饰面砖镶贴、吊顶及隔断、门窗及幕墙、裱糊及涂饰工程的工艺流程、施工方法和质量控制要点等。
5.6 施工方案
