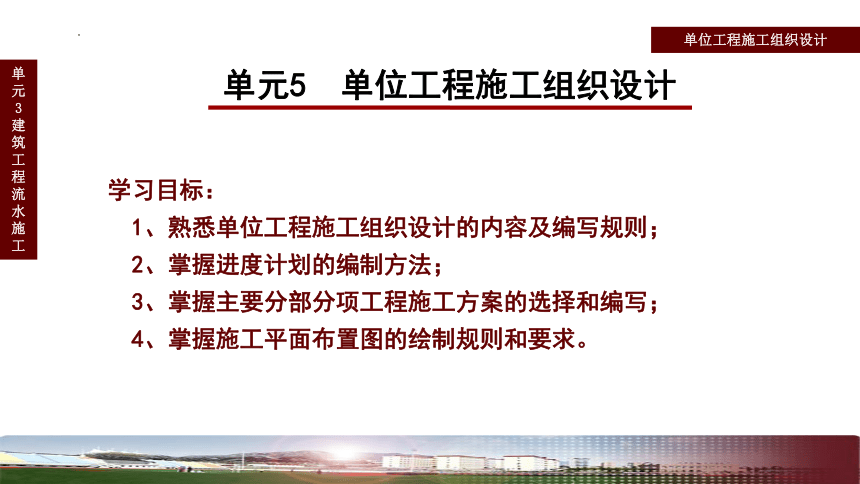

单元5 单位工程施工组织设计
学习目标：
1、熟悉单位工程施工组织设计的内容及编写规则；
2、掌握进度计划的编制方法；
3、掌握主要分部分项工程施工方案的选择和编写；
4、掌握施工平面布置图的绘制规则和要求。
单元3 建筑工程流水施工

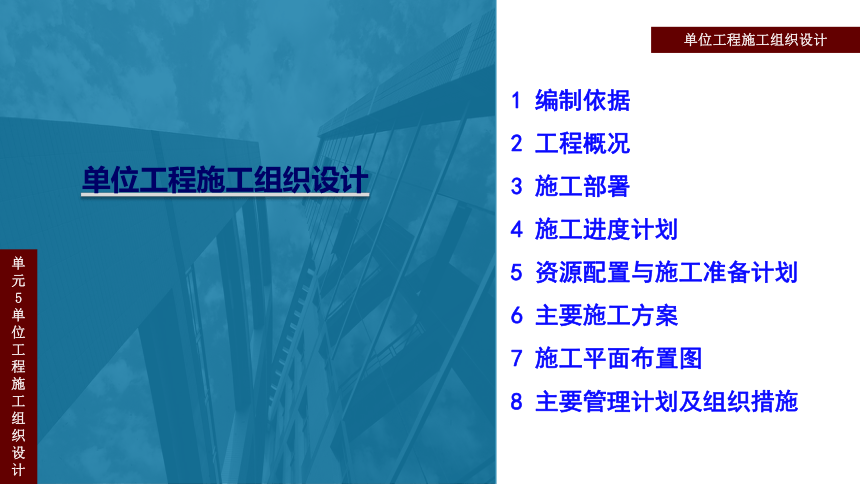

单位工程施工组织设计
1 编制依据
2 工程概况
3 施工部署
4 施工进度计划
5 资源配置与施工准备计划
6 主要施工方案
7 施工平面布置图
8 主要管理计划及组织措施
单位工程施工组织设计
单位工程施工组织设计
单元5 单位工程施工组织设计

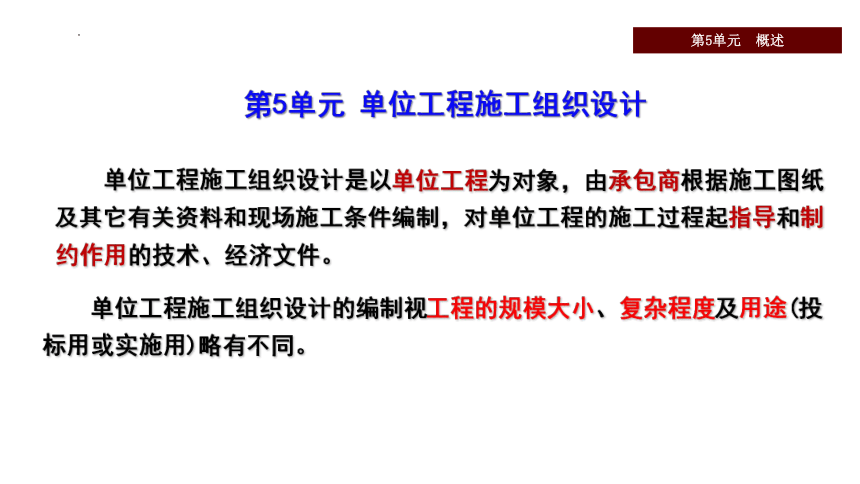

单位工程施工组织设计是以单位工程为对象，由承包商根据施工图纸及其它有关资料和现场施工条件编制，对单位工程的施工过程起指导和制约作用的技术、经济文件。
单位工程施工组织设计的编制视工程的规模大小、复杂程度及用途(投标用或实施用)略有不同。
第5单元 单位工程施工组织设计
第5单元 概述
第5单元 概述

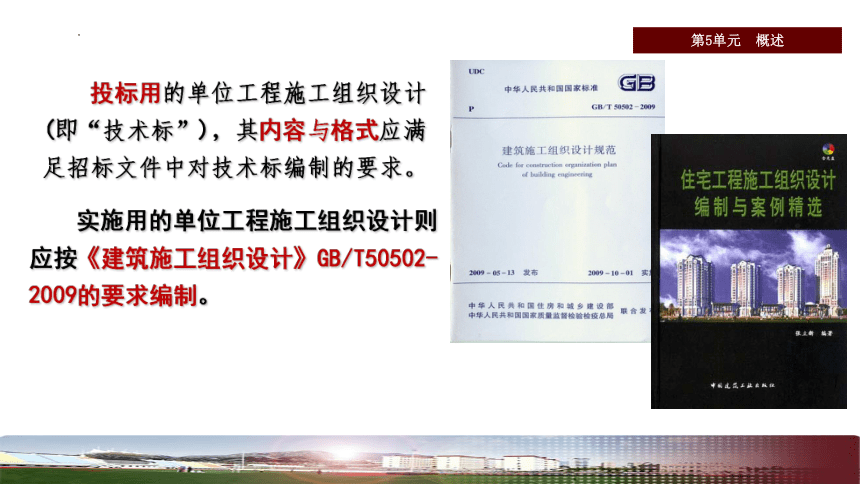

投标用的单位工程施工组织设计(即“技术标”)，其内容与格式应满足招标文件中对技术标编制的要求。
实施用的单位工程施工组织设计则应按《建筑施工组织设计》GB/T50502-2009的要求编制。

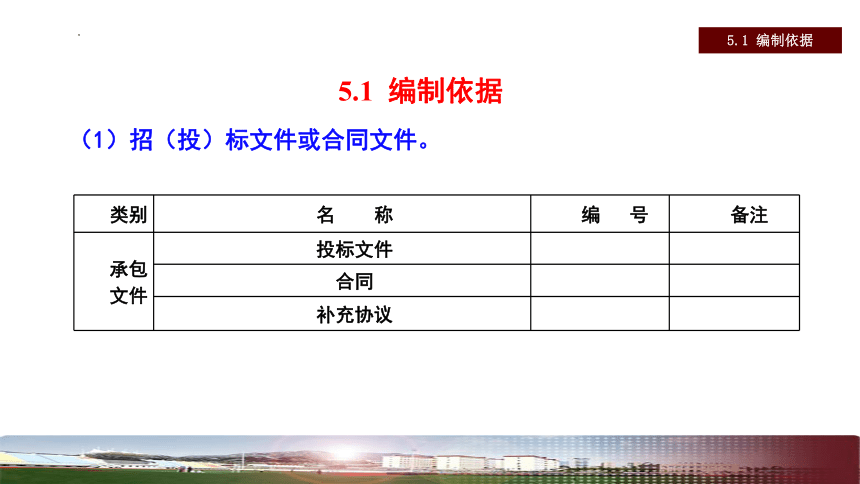

5.1 编制依据
（1）招（投）标文件或合同文件。
类别 名 称 编 号 备注
承包 文件 投标文件
合同
补充协议
5.1 编制依据

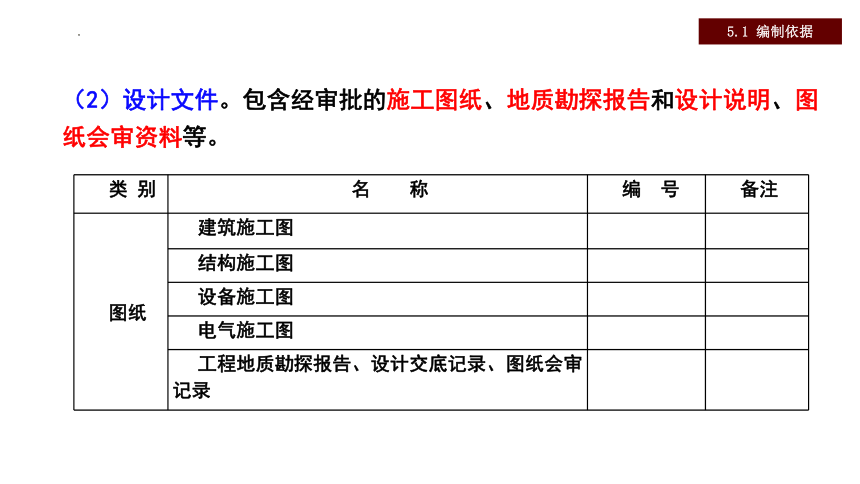

（2）设计文件。包含经审批的施工图纸、地质勘探报告和设计说明、图纸会审资料等。
类 别 名 称 编 号 备注
图纸 建筑施工图
结构施工图
设备施工图
电气施工图
工程地质勘探报告、设计交底记录、图纸会审记录
5.1 编制依据
（3）国家现行制度
（建筑法规及规章制度，行业规定，地方规定及政府文件。）
类 别 名 称 编 号
国 家
行 业
地 方
5.1 编制依据
（4）主要施工标准规范规程
类 别 名 称 编 号
规范 国家
规程 行业
地方
标准 国家
行业
地方
5.1 编制依据
（5）主要施工图集
类别 名 称 编 号
国家
行业
5.1 编制依据
单位工程施工组织设计的编制依据，大家清楚了吗？？
一、形式 ：文字或表格，最好配有简要图纸
二、编写目的：
① 编制者心中有数，以便合理选择方案，提出相应措施；
② 审批人了解情况，以判断方案可行、合理、经济、先进性。
工程概况
5.2 工程概况
5.2 工程概况
5.2.1 工程建设概况
（1）项目名称、性质(工业或民用、项目的使用功能)、地理位置和建设规模、资金来源及开工竣工日期；
（2）项目的建设、勘察、设计和监理等相关单位的情况；
（3）项目承包范围及主要分包工程范围；
（4）施工合同或招标文件对项目施工的重点要求。
5.2 工程概况
5.2.2 建筑结构设计概况
（1）建筑：面积、层数、层高及总高；平面形状及尺寸；功能；室内外主要装饰等。
（2）结构：基础形式及埋深；结构类型；主要构件的材料及类型；抗震设防情况等。
筏板基础支模版
5.2.3 工程施工条件
工程施工条件包括建设地点特征和现场施工条件。
（1）位置、地形、工程地质、水文地质条件；
（2）当地气温、风力、主导风向，雨量、冬雨季时间，冻层深度等；
（3）“七通一平”情况；场地周围环境；
（4）劳动力、材料、构件、加工品、机械供应和来源；
（5）施工技术和管理水平；
（6）现场暂设工程的解决办法等。
5.2 工程概况
