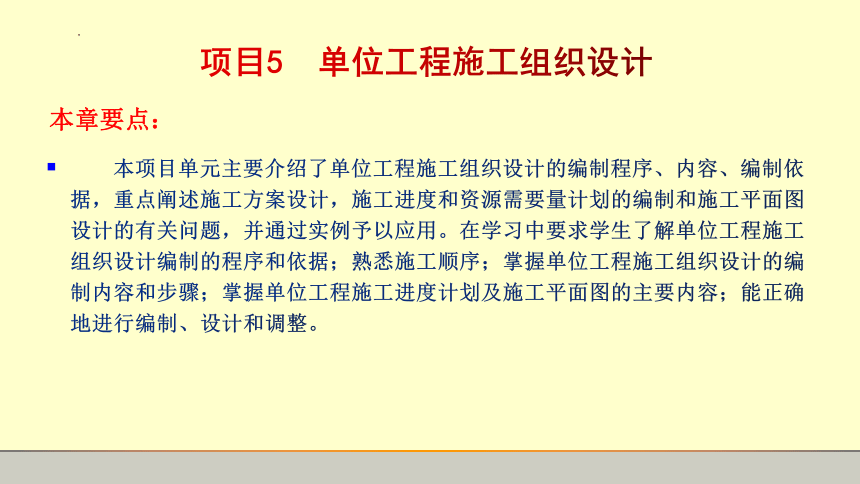

本章要点：
本项目单元主要介绍了单位工程施工组织设计的编制程序、内容、编制依据，重点阐述施工方案设计，施工进度和资源需要量计划的编制和施工平面图设计的有关问题，并通过实例予以应用。在学习中要求学生了解单位工程施工组织设计编制的程序和依据；熟悉施工顺序；掌握单位工程施工组织设计的编制内容和步骤；掌握单位工程施工进度计划及施工平面图的主要内容；能正确地进行编制、设计和调整。
项目5 单位工程施工组织设计
5.7 施工现场平面图设计

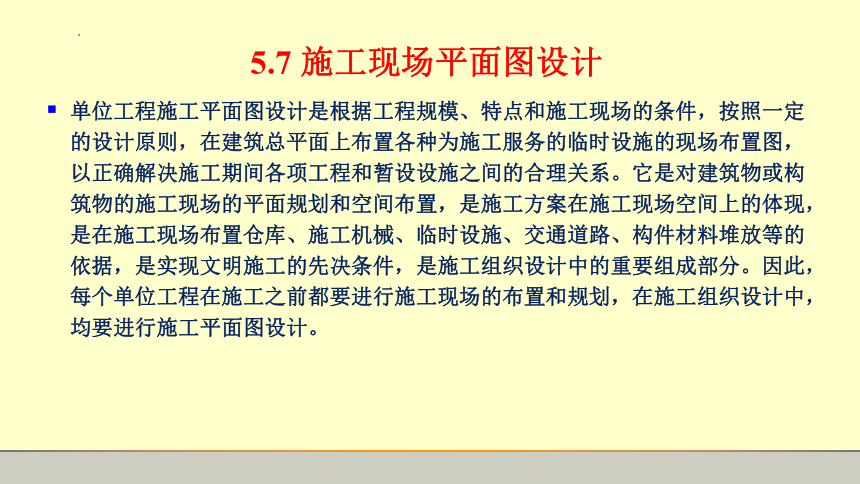

单位工程施工平面图设计是根据工程规模、特点和施工现场的条件，按照一定的设计原则，在建筑总平面上布置各种为施工服务的临时设施的现场布置图，以正确解决施工期间各项工程和暂设设施之间的合理关系。它是对建筑物或构筑物的施工现场的平面规划和空间布置，是施工方案在施工现场空间上的体现，是在施工现场布置仓库、施工机械、临时设施、交通道路、构件材料堆放等的依据，是实现文明施工的先决条件，是施工组织设计中的重要组成部分。因此，每个单位工程在施工之前都要进行施工现场的布置和规划，在施工组织设计中，均要进行施工平面图设计。

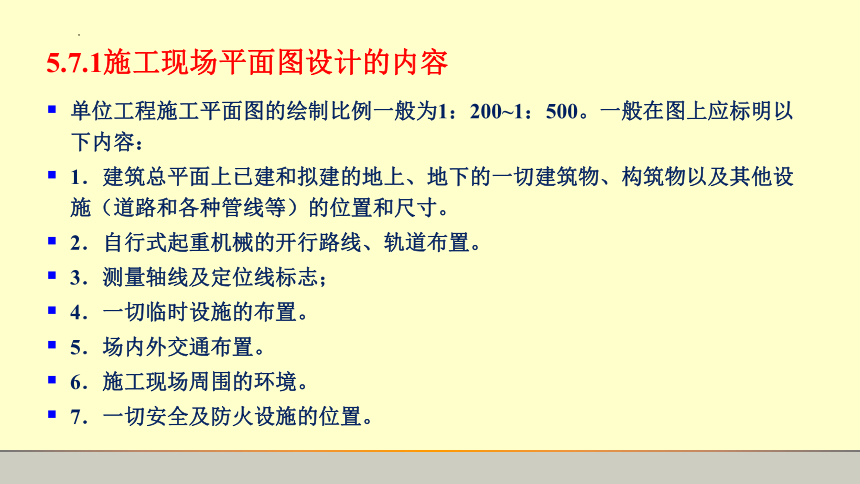

5.7.1施工现场平面图设计的内容
单位工程施工平面图的绘制比例一般为1：200~1：500。一般在图上应标明以下内容：
1．建筑总平面上已建和拟建的地上、地下的一切建筑物、构筑物以及其他设施（道路和各种管线等）的位置和尺寸。
2．自行式起重机械的开行路线、轨道布置。
3．测量轴线及定位线标志；
4．一切临时设施的布置。
5．场内外交通布置。
6．施工现场周围的环境。
7．一切安全及防火设施的位置。
5.7.2设计的依据、原则与步骤

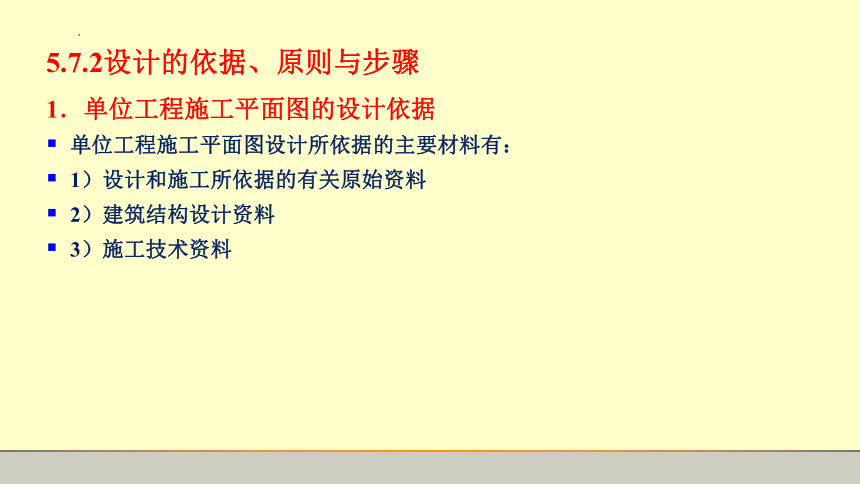

1．单位工程施工平面图的设计依据
单位工程施工平面图设计所依据的主要材料有：
1）设计和施工所依据的有关原始资料
2）建筑结构设计资料
3）施工技术资料

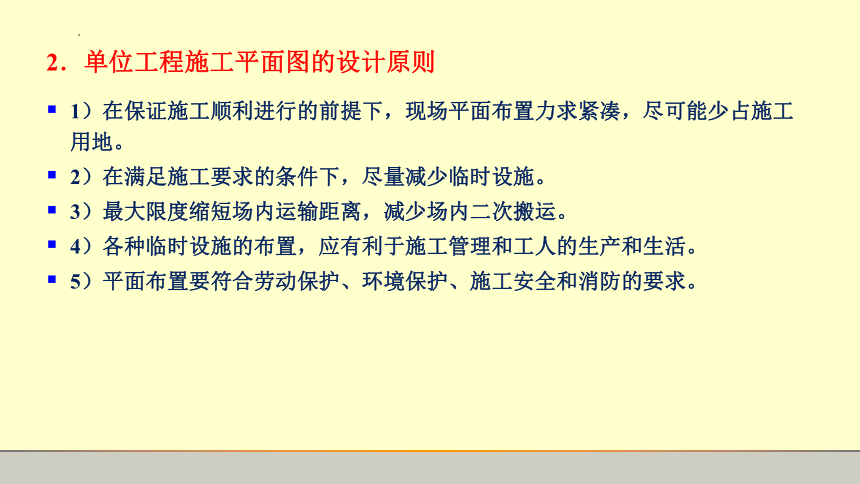

2．单位工程施工平面图的设计原则
1）在保证施工顺利进行的前提下，现场平面布置力求紧凑，尽可能少占施工用地。
2）在满足施工要求的条件下，尽量减少临时设施。
3）最大限度缩短场内运输距离，减少场内二次搬运。
4）各种临时设施的布置，应有利于施工管理和工人的生产和生活。
5）平面布置要符合劳动保护、环境保护、施工安全和消防的要求。
3．单位工程施工平面图的设计步骤
单位工程施工平面图设计的一般步骤如图4-10所示。

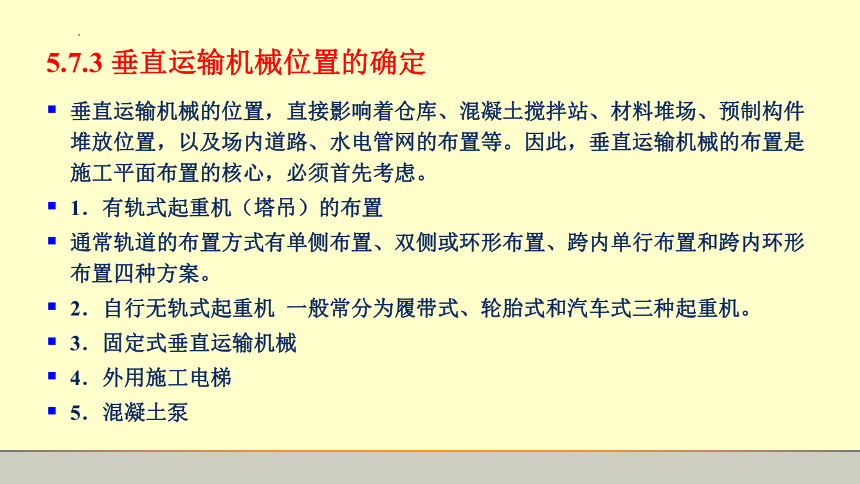

5.7.3 垂直运输机械位置的确定
垂直运输机械的位置，直接影响着仓库、混凝土搅拌站、材料堆场、预制构件堆放位置，以及场内道路、水电管网的布置等。因此，垂直运输机械的布置是施工平面布置的核心，必须首先考虑。
1．有轨式起重机（塔吊）的布置
通常轨道的布置方式有单侧布置、双侧或环形布置、跨内单行布置和跨内环形布置四种方案。
2．自行无轨式起重机 一般常分为履带式、轮胎式和汽车式三种起重机。
3．固定式垂直运输机械
4．外用施工电梯
5．混凝土泵
5.7.4 搅拌站、加工场、材料及周转工具堆场、仓库的布置
砂浆及混凝土搅拌站的位置要根据房屋类型、现场施工条件、起重运输机械和运输道路的位置等来确定。搅拌站应尽量靠近使用地点或在起重机的服务范围以内，使水平运输距离最短，并考虑到运输和装卸料的方便；加工场、材料及周转工具堆场、仓库的布置，应根据施工现场的条件、工期、施工方法、施工阶段、运输道路、垂直运输机械和搅拌站的位置及材料储备量综合考虑。
根据起重机械的类型，搅拌站、加工场、材料及周转工具堆场、仓库的布置，有以下几种：
（1）当起重机的位置确定后，再确定搅拌站、加工场、材料及周转工具堆场、仓库的位置。，避免产生二次搬运。
（2）当采用固定式垂直运输机械时，首层、基础和地下室所用的材料，宜沿建筑物四周布置，并距坑、槽边的距离不小于0.5m，以免造成坑（槽）土壁的塌方事故；二层以上的材料、构件，应布置在垂直运输机械的附近。
（3）当多种材料和构件同时布置时，对大量的、重量大的和先期使用的材料，应尽可能靠近使用地点或起重机械附近布置；而少量的、重量轻的和后期使用的材料，可布置得稍远一些。混凝土和沙浆搅拌机，应尽量靠近垂直运输机械。
（4）当采用自行式有轨起重机械时，材料和构件堆场位置及搅拌站的出口料口位置，应布置在自行有轨式起重机械的有效服务范围内。
（5）当采用自行式无轨起重机械时，材料和构件堆场位置及搅拌站的位置，应沿着起重机的开行路线布置，同时堆放区距起重机开行路线不小于1.5m，且其所在的位置应在起重臂的最大起重半径范围内。
（6）在任何情况下，搅拌机应有后台上了的场地，所有搅拌站所用的水泥、砂、石等材料，都应布置在搅拌机后台附近。当基础混凝土浇注量较大时，混凝土的搅拌站可以直接布置在基坑边缘附近，待基础混凝土浇注完毕后，再转移搅拌站，以减少混凝土的运输距离。
（7）混凝土搅拌机每台需要的面积，冬季施工时为50m2/台，其他时间为25m2/台；沙浆搅拌机需要的面积，冬季施工时为30m2/台，其他时间为15m2/台。
（8）预制构件的堆放位置，要考虑到其吊装顺序，尽量力求做到送来即吊，避免二次搬运。
（9）按不同的施工阶段使用不同的材料的特点，在同一位置上可先后布置不同的材料。如砖混结构基础施工阶段，建筑物周围可堆放毛石，而在主体结构施工阶段，在建筑物周围可堆放标准砖。
5.7.5 运输道路的布置
现场主要运输道路应尽可能利用永久性道路，或预先修建好规划的永久性道路的路基，在土建工程结束之前再铺筑路面。
现场主要运输道路的布置，应保证行驶畅通，并有足够的转弯半径。主干道路和一般道路的最小宽度，不得低于表5-10中的规定。
表5-10
序号 车辆类型及要求 道路宽度（m）
1 汽车单行道 ≥3.0
2 汽车双行道 ≥6.0
3 平板拖车单行道 ≥4.0
4 平板拖车双行道 ≥8.0
5.7.6 临时设施的布置
临时设施分为生产性临时设施（如钢筋加工棚、木工棚、水泵房、维修站等）和生活性临时设施（如办公室、食堂、浴室、开水房、厕所等）两大类。临时设施的布置原则是使用方便、有利施工、合并搭建、安全防火。一般应按以下方法布置：
1．生产性临时设施（钢筋加工棚、木工棚等）的位置，宜布置在建筑物四周稍远的地方，且应有一定的材料、成品的堆放场地。
2．石灰仓库、淋灰池的位置，应靠近沙浆搅拌站，并应布置在下风向。
3．沥青堆放场和熬制锅的位置，应远离易燃物品仓库或堆放场，并宜布置在下风向。
4．工地办公室应靠近施工现场，并宜设在工地入口处；工人休息室应设在工人作业区；宿舍应布置在安全、安静的上风向一侧；收发室宜布置在入口处等。
5.7.7 临时供水、供电设施的布置
1．施工水网的布置
（1）施工用临时给水管一般由建设单位的干管或自行设置的干管接到用水地点，布置时力求管网的总长度最短。
（2）供水管网应按放火要求布置室外消火栓。
（3）为保持干燥环境中施工，提高生产效率，缩短施工工期，应及时排除地面水和地下水，修通永久性下水道，并结合施工现场的地形情况，在建筑物的周围设置排泄地面水和地下水的沟渠。
（4）为防止用水的意外中断，可在建筑物附近设置简易蓄水池，储备一定数量的生产用水和消防用水。
2．施工用电的布置
（1）为了维修方便，施工现场一般应采用架空配电线路。架空配电线路与施工建筑物的水平距离不小于10m，与地面距离不小于5m，跨越建筑物或临时设施时，垂直距离不小于2.5m。
（2）现场供电线路应尽量架设在道路的一侧，以便线路维修；架设的线路尽量保持水平，以避免电杆和电线受力不均；在低压线路中，电杆的间距一般为25~40m；分支线及引入线均应由电杆处接出，不得在两杆之间接线。
（3）单位工程的施工用电，应在全工地性施工总平面图进行布置。
5.7.8 施工现场平面图实例
