模块5 建筑工程施工组织总设计

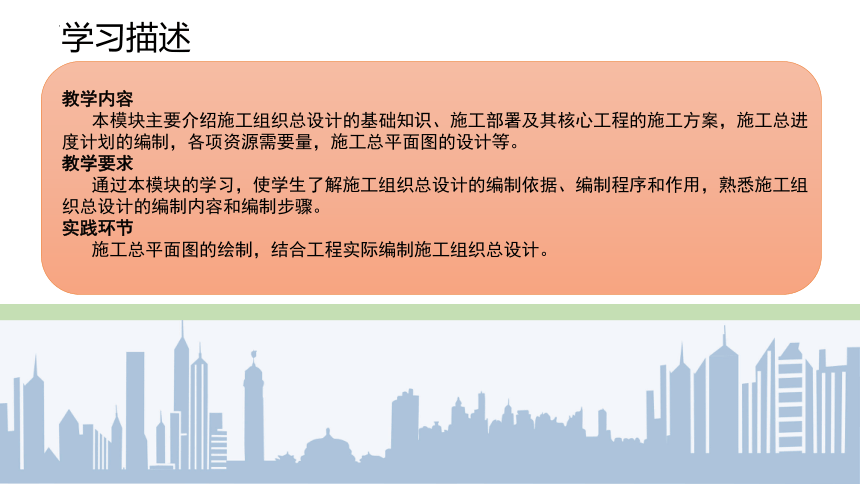

学习描述
教学内容
本模块主要介绍施工组织总设计的基础知识、施工部署及其核心工程的施工方案，施工总进度计划的编制，各项资源需要量，施工总平面图的设计等。
教学要求
通过本模块的学习，使学生了解施工组织总设计的编制依据、编制程序和作用，熟悉施工组织总设计的编制内容和编制步骤。
实践环节
施工总平面图的绘制，结合工程实际编制施工组织总设计。

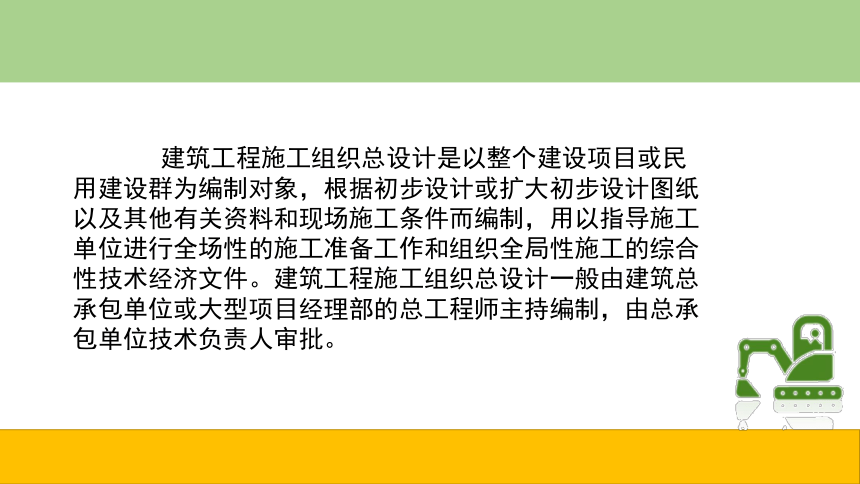

建筑工程施工组织总设计是以整个建设项目或民用建设群为编制对象，根据初步设计或扩大初步设计图纸以及其他有关资料和现场施工条件而编制，用以指导施工单位进行全场性的施工准备工作和组织全局性施工的综合性技术经济文件。建筑工程施工组织总设计一般由建筑总承包单位或大型项目经理部的总工程师主持编制，由总承包单位技术负责人审批。

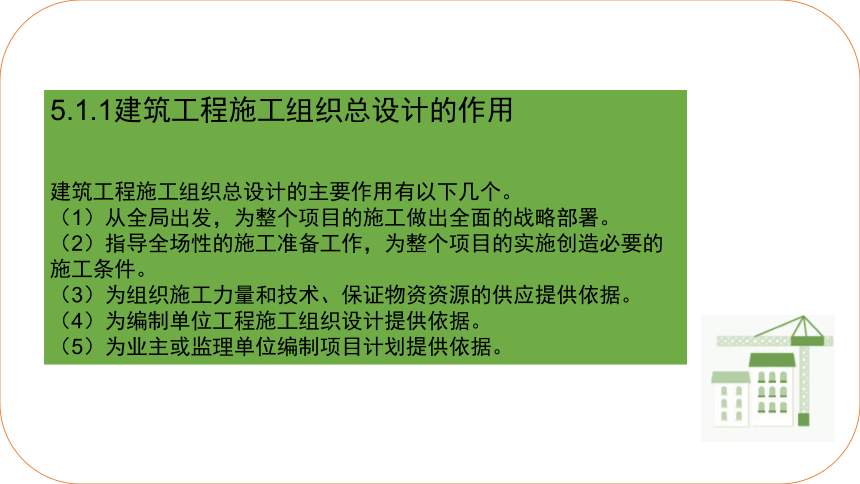

5.1.1建筑工程施工组织总设计的作用
建筑工程施工组织总设计的主要作用有以下几个。
（1）从全局出发，为整个项目的施工做出全面的战略部署。
（2）指导全场性的施工准备工作，为整个项目的实施创造必要的施工条件。
（3）为组织施工力量和技术、保证物资资源的供应提供依据。
（4）为编制单位工程施工组织设计提供依据。
（5）为业主或监理单位编制项目计划提供依据。
5.1.2建筑工程施工组织总设计的编制依据
1.计划批准文件及有关合同的规定
该内容包括国家或有关部门批准的基本建设或技术改造项目的计划、可行性研究报告、工程项目一览表、分批分期施工的项目和投资计划，建设地点所在地区主管部门有关批准文件，招投标文件及签订的工程承包合同中有关施工要求的规定，推广新结构、新技术及有关的先进经济技术指标等。
2.工程勘察、设计文件及有关规定
这些文件及规定包括有关地形、地貌、水文、地质、气象等自然条件的勘察文件，经批准的初步设计或扩大初步设计文件，总概算或修正的总概算，已批准的计划任务书，有关建设文件和建筑法规等。
3.现行的规范、规程和有关技术标准
现行的规范、规程和有关技术标准主要有施工及验收规范、质量标准、工艺操作规程、工程建设强制性标准、技术规定和技术经济指标等。
4.其他
与工程有关的资源供应情况，施工企业的生产能力、机具设备状况、技术水平，类似或近似建设项目的施工组织总设计实例、施工经验的总结资料及有关的参考数据等。
5.1.3建筑工程施工组织总设计的编制程序
建筑工程施工组织总设计的编制程序如图5-1所示。
5.1.4建筑工程施工组织总设计的编制内容
根据工程性质、规模、建筑结构的特点，施工的复杂程度和施工条件的不同，施工组织总设计的内容也有所不同，但一般应包括下面几点主要内容。
1.建设项目概况
建设项目概况主要包括项目构成状况，建设项目的建设、设计、承包单位和建设监理单位，建设地区的自然条件状况，建设地区的技术经济状况，施工项目的施工条件等内容。
2.施工部署和主要工程项目施工方案
施工部署是对整个建设项目全局做出的统筹规划和全面安排，它主要解决影响建设项目全局的重大战略问题。由于建设项目的性质、规模和客观条件不同，施工部署的内容和侧重点也会有所不同。一般应包括确定工程开展程序、明确施工任务划分与组织安排、拟定主要工程项目的施工方案、编制施工准备工作计划等内容，具体见5.2节中的相关内容。
提示
施工部署和主要工程项目施工方案是施工组织总设计的核心，为圆满完成建设任务提出了总体目标，提供了组织、人员、设备和技术等保障。
3.施工总进度计划
施工总进度计划是施工组织总设计中的重要内容，是对民用建筑群、大型建筑工程项目及单项工程编制的进度计划，它确定了每个单项工程和单位工程在总体工程中所处的地位，包括开、竣工日期，工期和搭接关系等，也是安排各类资源计划的主要依据和控制性文件。由于工程施工的内容较多，工期较长，故其计划项目综合性强，具有较强的控制性，具体编制方法见5.3节中的相关内容。
4.施工准备工作计划
根据施工项目的施工部署、施工总进度计划、施工资源计划和施工总平面图的要求，编制施工准备工作计划，具体内容包括如下几个。
（1）建立测量控制网点。按照总平面图要求布置测量点，设置永久件的经纬坐标桩及水平桩，组成测量控制网。
（2）认真做好土地征用、居民迁移和现场障碍物的拆除工作。
（3）组织对项目所采用的新结构、新材料、新设备、新技术的试制和试验。
（4）做好“三通一平”工作。修通场区主要运输干道，接通工地用电线路，布置生产、生活供水管网和现场排水系统。按总平面图确定的标高组织土方工程的挖填、找平工作等。
（5）根据施工资料计划要求，落实建筑材料、构配件、加工品、施工机具和工艺设备加工或订货工作。
（6）修建大型临时设施，包括各种附属加工场、仓库、食堂、宿舍、厕所、办公室以及公用设施等。
（7）认真做好工人上岗前的技术培训工作。
5.施工资源需用量计划
施工资源需用量计划又称施工总资源计划，包括劳动力需用量计划、主要材料和预制件需用量计划、施工机具以及设备需用量计划。
6.施工总平面图
施工总平面图反映整个施工现场的布置情况，具体布置方法见5.5节中的相关内容。
7.主要技术经济指标
主要技术经济指标包括项目施工工期、质量、成本、消耗、安全和环保等其他施工指标。
