模块5 建筑工程施工组织总设计
学习描述
教学内容
本模块主要介绍施工组织总设计的基础知识、施工部署及其核心工程的施工方案，施工总进度计划的编制，各项资源需要量，施工总平面图的设计等。
教学要求
通过本模块的学习，使学生了解施工组织总设计的编制依据、编制程序和作用，熟悉施工组织总设计的编制内容和编制步骤。
实践环节
施工总平面图的绘制，结合工程实际编制施工组织总设计。

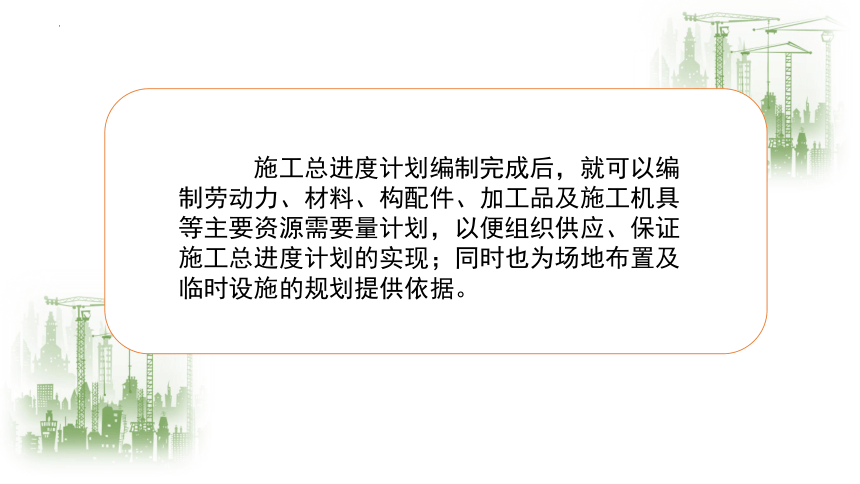

施工总进度计划编制完成后，就可以编制劳动力、材料、构配件、加工品及施工机具等主要资源需要量计划，以便组织供应、保证施工总进度计划的实现；同时也为场地布置及临时设施的规划提供依据。

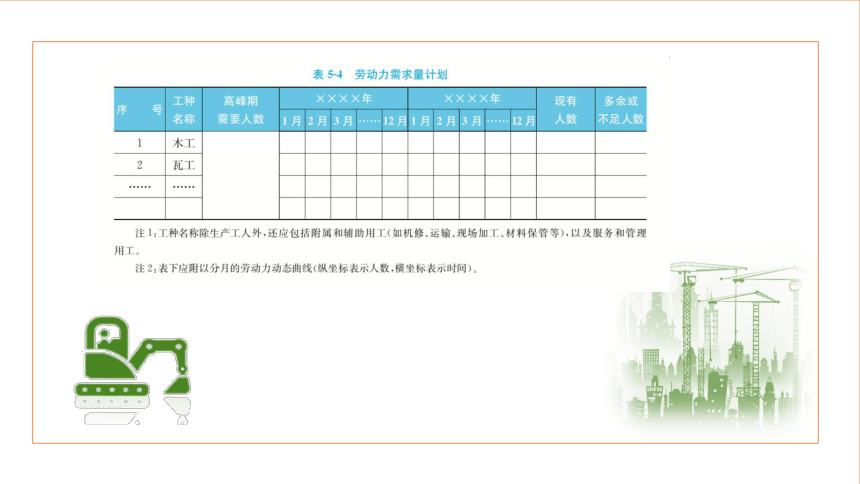

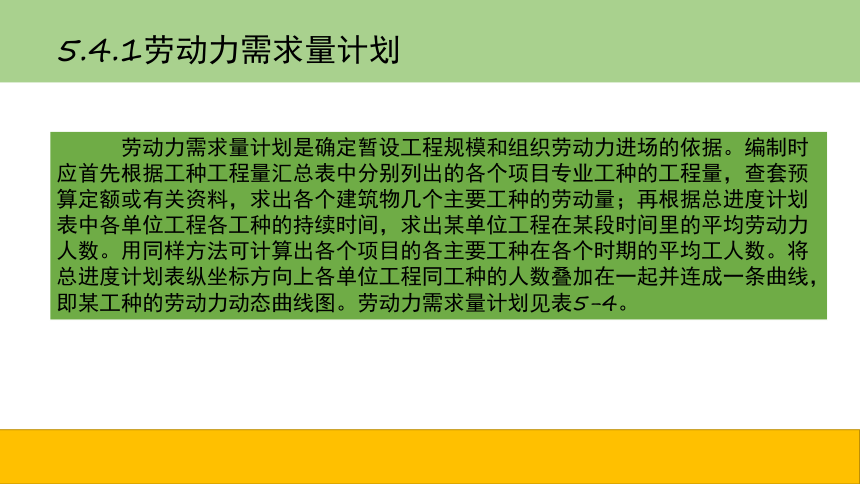

劳动力需求量计划是确定暂设工程规模和组织劳动力进场的依据。编制时应首先根据工种工程量汇总表中分别列出的各个项目专业工种的工程量，查套预算定额或有关资料，求出各个建筑物几个主要工种的劳动量；再根据总进度计划表中各单位工程各工种的持续时间，求出某单位工程在某段时间里的平均劳动力人数。用同样方法可计算出各个项目的各主要工种在各个时期的平均工人数。将总进度计划表纵坐标方向上各单位工程同工种的人数叠加在一起并连成一条曲线，即某工种的劳动力动态曲线图。劳动力需求量计划见表5-4。
5.4.1劳动力需求量计划
5.4.2材料、构配件及加工品的需求量计划

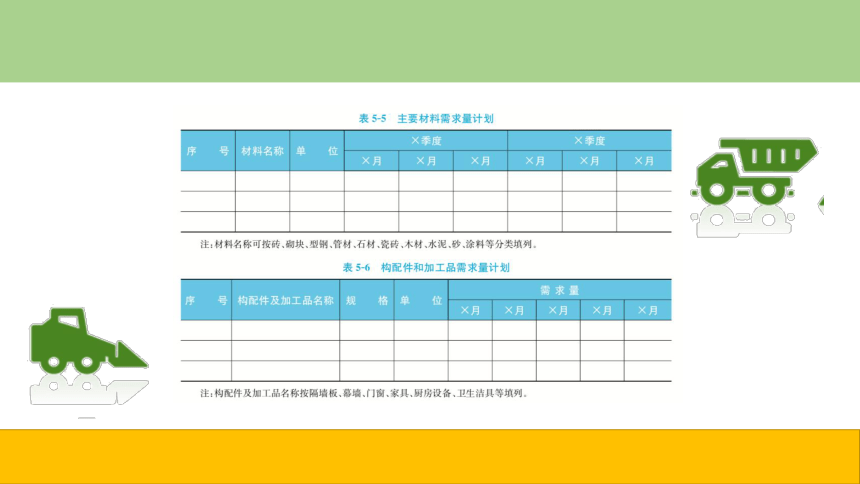

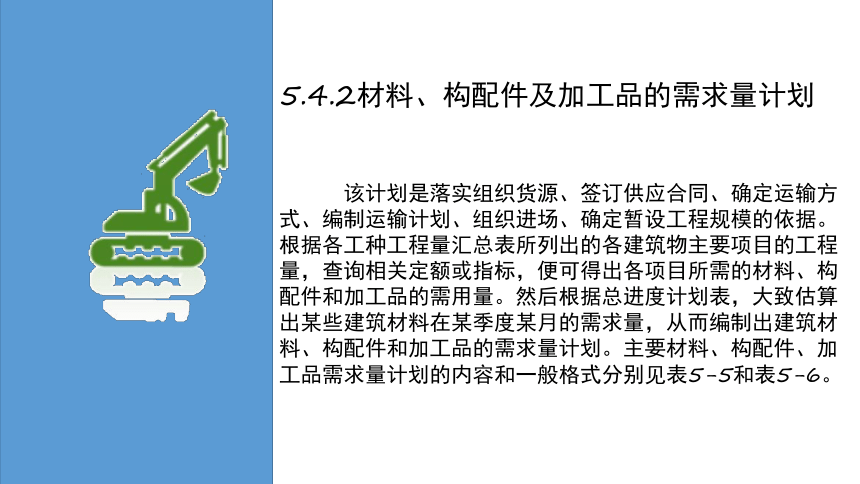

该计划是落实组织货源、签订供应合同、确定运输方式、编制运输计划、组织进场、确定暂设工程规模的依据。根据各工种工程量汇总表所列出的各建筑物主要项目的工程量，查询相关定额或指标，便可得出各项目所需的材料、构配件和加工品的需用量。然后根据总进度计划表，大致估算出某些建筑材料在某季度某月的需求量，从而编制出建筑材料、构配件和加工品的需求量计划。主要材料、构配件、加工品需求量计划的内容和一般格式分别见表5-5和表5-6。
5.4.3施工机具需求量计划
施工机具需求量计划是组织机具供应、确定停放场地或库房的面积、计算配电线路及选择变压器容量等的依据。主要施工机具的种类与规格应依据主要项目的施工方案确定，其数量及需用日期可根据施工总进度计划和工程量，套用台班产量定额或按经验确定。主要施工机具、设备需求量计划的内容及形式见表5-7。
施工总平面图是拟建项目施工场地的总体布置图。施工总平面应按照项目分期（分批）施工计划进行布置，并绘制总平面布置图。一些特殊的内容，如现场临时用电、临时用水布置等，当总平面布置图不能清晰表示时，也可单独绘制平面布置图。
平面布置图绘制应有比例关系，一般为1∶1 000或者1∶2 000。各种临设应标注外围尺寸，并应有文字说明。
提示
现场所有设施、用房应由总平面布置图表述，避免采用文字叙述的方式。
5.5.1施工总平面图设计的原则
为了保证施工总平面图的可行性与合理性，设计时应遵循以下几条原则。
（1）充分利用现有场地，使整体布局紧凑、合理。
（2）合理组织运输，保证运输方便、道路畅通，减少运输费用。
（3）合理划分施工区域和存放场地，减少各工程之间和各专业工种之间的相互干扰。
（4）充分利用各种永久性建筑物和已有设施为施工服务，降低临时设施的费用。
（5）生产区与生活区适当分开，各种生产生活设施应便于使用。
（6）应满足劳动保护、安全防火及文明施工等要求。
5.5.2施工总平面图设计的依据
设计施工总平面图时，应以现场条件及以下资料为依据。
（1）整个建设项目的施工总平面图或建设项目总平面图中已有的各种设施位置。
（2）工程所在地的自然条件和技术经济条件。
（3）施工部署、施工方案、总进度计划及各种资源需要量计划。
（4）各种现场加工、仓库及其他临时设施的数量及面积尺寸。
（5）有关的材料堆放、现场加工、仓库、办公、宿舍等面积定额。
（6）现场管理及安全用电等方面的有关文件和规范、规程等。
5.5.3施工总平面图设计的内容
施工总平面图设计的内容包括以下4点。
（1）建筑总平面图上一切地上、地下的已有和拟建建筑物、构筑物及其他设施的位置及尺寸。
（2）一切为整个工地施工服务的临时设施的布置位置，包括以下几个方面。
①施工用地范围、施工用道路。
②加工厂及有关施工机械的位置。
③各种材料仓库、堆场及取土弃土的位置。
④办公、宿舍、文化福利设施等建筑物的位置。
⑤水源、电源、变压器、临时给水排水管线、通信设施、供电线路及动力设施的位置。
⑥机械站、车库位置。
⑦一切安全、消防设施位置。
（3）永久性测量放线标桩的位置。
（4）必要的图例、方向标志、比例尺等。
随着结构工程的完成和装饰工程的进展，现场的面貌将不断改变。因此，应及时对施工总平面图进行修正，以适应施工的要求。
1.场外交通的引入
关于场外交通的引入需要注意以下几个方面。
（1）当大量物资由铁路运入工地时，应首先解决铁路由何处引入及如何布置的问题。场区内没有永久性铁路专用线时，通常可提前修建，以便为工程施工服务。但由于铁路的引入将严重影响场内施工的运输和安全，因此，铁路应靠近工地一侧或两侧；仅当大型工地分为若干个独立的工区进行施工时，铁路才可引入工地中央，此时，铁路应位于每个工区的侧边。
（2）当大量物资由水路运进现场时，应充分利用原有码头的吞吐能力。当需增设码头时，卸货码头不应少于两个，且宽度应大于2.5 m，一般用石或钢筋混凝土结构建造。
（3）当大量物资由公路运进现场时，由于公路布置较灵活，一般应先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。
5.5.4施工总平面图设计的步骤
2.仓库与材料堆场的布置
仓库和材料堆场的布置应考虑以下因素。
（1）尽量利用永久性仓库，节约用水。
（2）仓库和堆场位置距使用地尽量接近，减少二次搬运。
（3）当有铁路时，尽量布置在铁路线旁边，并且留够装卸前线。注意应设置在工地一侧，避免内部运输跨越铁路。
（4）根据材料用途设置仓库和材料堆场的位置。
①砂、石、水泥等在搅拌站附近。
②钢筋、木材、金属结构等在加工厂附近。
③油库、氧气库等布置在僻静、安全处。
④设备尤其是笨重设备应尽量在车间附近。
⑤砖、瓦和预制构件等直接使用材料应布置在施工现场、吊车半径范围之内。
3.加工厂的布置
加工厂一般包括混凝土搅拌站、构件预制厂、钢筋加工厂、木材加工厂、金属结构加工厂等。布置这些加工厂时主要考虑来料时加工和成品、半成品运往需要地点的总运输费用最少，且加工厂的生产和工程项目施工互不干扰。
（1）搅拌站布置。根据工程具体情况可采用集中、分散，或集中与分散相结合三种方式布置。当现浇混凝土量大时，宜在工地设置混凝土搅拌站，当运输条件好时，以采用集中搅拌最有利；当运输条件较差时，则宜采用分散搅拌。
（2）预制构件加工厂布置。一般建在空闲地带，既能安全生产，又不影响现场施工。
（3）钢筋加工厂布置。根据不同情况，采用集中或分散布置。对于冷加工、对焊、点焊的钢筋网等宜集中布置，设置中心加工厂，其位置应靠近构件加工厂；对于小型加工件，利用简单机具即可加工的钢筋，可在靠近使用地分散设置加工棚。
（4）木材加工厂布置。根据木材加工的性质、加工的数量，采用集中或分散布置。一般原木加工批量生产等加工量大的应集中布置在铁路、公路附近，简单的小型加工件可分散布置在施工现场（设几个临时加工棚）。
（5）金属结构、焊接、机修等车间的布置。应尽量集中布置在一起，因为它们之间在生产上联系密切。
4.场内运输道路的布置
在布置场内运输道路时，应根据加工厂、仓库及各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路，进行道路的规划。规划场区道路时，应考虑以下几点。
（1）尽量利用永久性道路和已有临时道路，合理规划临时道路与地下管网的施工程序。当已有的临时道路不能满足建筑施工要求时，应首先考虑能否提前修筑拟建的永久性道路或先修筑路基和简易路面，为施工所用，以达到节约费用的目的。若地下管网图样尚未出全，必须采取先修筑道路、后施工管网的顺序时，临时道路就不能完全布置在永久性道路的位置，以免开挖管沟时破坏路面。
（2）临时道路要将加工厂、仓库、堆场和施工点连接贯穿起来，并尽量减少其长度。
（3）保证运输道路畅通。道路应有两个以上进出口，末端应设置12 m×12 m的回车场地，尽量避免临时道路与铁路或塔轨交叉（若必须交叉，宜为正交）。场内道路干线应采用环形布置，主要道路宜采用双车道，路面宽度不小于6 m；次要道路宜采用单车道，路面宽度不小于3.5 m。转弯处要满足所进车辆对转弯半径的要求。
（4）选择合理的路面结构。对于永久性道路应按设计要求施工；场区内外的临时干线和施工机械行驶路线宜采用碎石级配路面，以利于修补；场内支线可为土路、砂石路或炉渣路。
5.行政与生活临时设施的布置
应尽量利用建设单位的生活基地或其他永久性建筑，不足部分另行建造。
一般整个场地行政管理用房宜设在全工地入口处，以便对外联系；也可设在工地中间，便于全工地管理；工人用的福利设施应设置在工人较集中的地方，或工人必经之处；生活基地应设在场外，以距工地500～1 000 m为宜；食堂可布置在工地内部或工地与生活区之间。
6.临时水电管网及其他动力设施的布置
水电从外面接入工地时，先沿主要干道布置干管、主线，然后与各用户接通；临时总变电站应设置在高压电引入处，不应放在工地中心；临时水池应放在地势较高处；设置在工地中心或工地中心附近的临时发电设备，沿干道布置主线；施工现场的供水管网有环状、枝状和混合式三种形式。
根据工程防火要求，应设立消防站。一般设置在易燃物（木材、仓库等）附近，并须有通畅的出口和消防车道，其宽度不宜小于6 m；沿道路布置消火栓时，其间距不得大于100 m，消火栓到路边的距离不得大于2 m。
对于施工现场电力网，3～10 kV的高压线采用环状，380/220 V低压线采用枝状布置。电力网通常采用架空布置，距路面或建筑物不小于6 m。
提示
应该指出，上述各设计步骤不是截然分开、各自孤立进行的，而是互相联系、互相制约的，需要综合考虑、反复修正才能确定下来。
7.施工总平面图的科学管理
施工总平面图设计完成之后，就应认真贯彻其设计意图，发挥其应有作用，因此，现场对总平面图的科学管理是非常重要的，否则就难以保证施工的顺利进行。
（1）建立统一的施工总平面图管理制度。划分总平面图的使用管理范围，做到责任到人，严格控制材料、构件、机具等物资占用的位置、时间和面积，不准乱堆乱放。
（2）对水源、电源、交通等公共项目实行统一管理。不得随意挖路断道，不得擅自拆迁建筑物和水电线路，当工程需要断水、断电、断路时要申请，经批准后方可着手进行。
（3）对施工总平面布置实行动态管理。在布置中，遇特殊情况或事先未预测到的情况需要变更原方案时，应根据现场实际情况，统一协调，修正其不合理的地方。
（4）做好现场清理和维护工作，经常检修各种临时性设备，明确负责人和工作人员。
阅读材料
工 期 定 额
1.建设工程与施工工期的概念
工期定额是指在一定的生产技术和自然条件下，完成某个单位（或群体）工程平均需用的标准天数，包括建设工期定额和施工工期定额两个层次。
（1）建设工期是指建设项目或独立的单项工程从开工建设起到全部建成投产或交付使用时止所经历的时间。因不可抗拒的自然灾害或重大设计变更造成的停工，经签证后，可顺延工期。
（2）施工工期是指正式开工至完成设计要求的全部施工内容并达到国家验收标准的天数，施工工期是建设工期的一部分。
阅读材料
工 期 定 额
2.建设工期与施工工期的区别
建设工期是指建设项目或独立的单项工程在建设过程中所耗用的时间总量，一般以月数或天数表示。它从开工建设时算起，到全部建成投产或交付使用时停止，但不包括由于决策失误而停（缓）建所延误的时间。
施工工期一般是指单项工程或单位工程从开工到完工所经历的时间。施工工期是建设工期的一部分。如单位工程施工工期，是指从正式开工起至完成承包工程全部设计内容并达到国家验收标准的全部有效天数。
阅读材料
工 期 定 额
3.工期定额的作用
建设工期是评价投资效果的重要指标，标志着建设速度的快慢。在工期定额中已经考虑了季节性施工因素、地区性特点、工程结构和规模、工程用途，以及施工技术与管理水平等对工期的影响。因此，工期定额是评价工程建设速度、编制施工计划、签订承包合同、评价全优工程的可靠依据。可见，编制和完善工期定额是很有积极意义的。
建筑安装工程工期定额，是依据国家建筑工程质量检验评定标准及验收规范有关规定，结合各施工条件，本着平均、经济合理的原则制定的。工期定额是编制施工组织设计、安排施工计划和考核施工工期的依据，是编制招标标底、投标标书和签订建筑安装工程合同的重要依据。
施工工期有日历工期与有效工期之分。二者的区别在于前者不扣除法定节假日、休息日，而后者扣除。
一、单项选择题
1.下列选项中，属于施工组织总设计编制依据的是（）。
A.建设工程监理合同B.批复的可行性研究报告
C.各项资源需求量计划D.单位工程施工组织设计

2.施工组织总设计是用以指导施工项目进行施工准备和正常施工的基本（）文件。
A.施工技术管理B.技术经济
C.施工生产D.生产经营
3.某公司计划编制施工组织总设计，已收集和熟悉了相关资料，调查了项目特点和施工条件，计算了主要工种的工程量，确定了施工的总体部署，接下来应该进行的工作是（）。
A.拟定施工方案 B.编制施工总进度计划
C.编制主要资源供应计划D.编制施工准备工作计划
4.施工组织中，编制资源需要量计划的直接依据是（）。
A.工程量清单B.市场的供求情况
C.施工图D.施工进度计划
5.某建筑公司作为总承包商承接了某单位迁建工程所有项目的施工任务。项目包括办公楼、住宅楼和综合楼各一栋。该公司针对整个迁建工程项目制定的施工组织设计属于（）。
A.施工规划 B.单位工程施工组织设计
C.施工组织总设计 D.分部分项工程施工组织设计
二、多项选择题
1.施工组织总设计的编制依据主要包括（）。
A.合同文件B.工程施工标准图
C.资源配置情况D.建设地区基础资料
E.类似建设工程项目的资料和经验
2.施工组织总设计编制的内容包括（）。
A.施工总进度计划B.施工资源需要量计划
C.施工方案D.施工总平面图和主要技术经济指标
E.施工准备工作计划
3.在编制施工组织总设计文件时，施工部署及施工方案的内容应当包括（）。
A.编制工程概况B.合理安排施工顺序
C.确定主要施工方法D.绘制施工平面图
E.编制资源需求计划
二、多项选择题
4.下列项目中，需要编制施工组织总设计的项目有（）。
A.地产公司开发的别墅小区B.新建机场工程
C.新建跳水馆钢屋架工程D.定向爆破工程
E.标志性超高层建筑结构工程
5.施工总平面布置图中应包括（）。
A.已有的建筑物与构筑物B.拟建的建筑物与构筑物
C.为施工服务的生活、生产、办公场所D.建设及监理单位的办公场所
E.施工水、电平面布置图
6.在施工总平面图的设计步骤中，各种加工厂的布置原则包括（）。
A.充分利用已有建筑B.安全防火
C.布置分散D.运输费用低
E.生产与生活区安置在一起
三、简答题
1.简述施工组织总设计的作用和编制依据。
2.简述施工组织总设计的内容和编制程序。
3.施工组织总设计中的工程概况包括哪些内容？
4.施工部署中应解决哪些问题？
5.简述如何确定工程开展程序。
6.如何拟定核心工程的施工方案？
7.简述施工总进度计划的编制步骤。
8.资源需要量计划包括哪些内容？
9.施工总平面图的内容包括哪些？
10.施工总平面图的设计原则是什么？
11.施工总平面图设计的依据包括哪些？
四、应用案例题
某工程施工进度计划网络图如图52所示，假定各项工作均匀速施工。由于工作Ｂ、工作Ｃ、工作Ｈ为采用特殊工艺的施工过程，涉及某专利技术的采用，故这三项工作只能由某一特定的施工队来完成。
问题：
（1）在不改变原施工进度计划总工期和工作间工艺关系的前提下，如何安排工作Ｂ、工作Ｃ和工作Ｈ这三项工作比较合理，试计算此时该专业施工队从进场到出场最短需要多少时间？其中最少的间断工作时间为多少个月？
（2）由于种种原因，工程前期进展拖延，第10个月月初对工程实际进展情况进行检查发现，工作Ｇ刚刚开始，其他工作进展均后延4个月。现业主方要求仍按原计划竣工，施工单位将工作Ｇ、工作Ｈ、工作Ｌ划分为两个流水段组织作业，具体数据见表5-8。
试问Ｇ、Ｈ、Ｌ三项工作的流水施工工期为多少？能否满足业主提出的按原计划日期竣工的要求？简述理由。
