模块6 单位工程施工组织设计

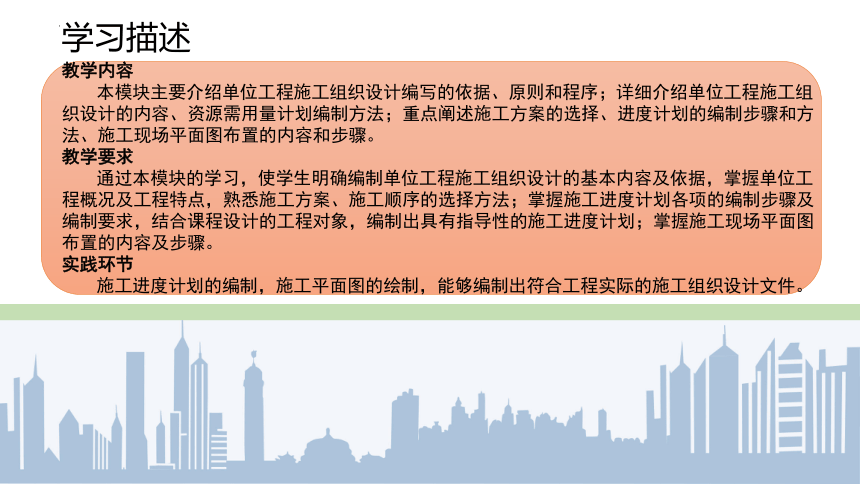

学习描述
教学内容
本模块主要介绍单位工程施工组织设计编写的依据、原则和程序；详细介绍单位工程施工组织设计的内容、资源需用量计划编制方法；重点阐述施工方案的选择、进度计划的编制步骤和方法、施工现场平面图布置的内容和步骤。
教学要求
通过本模块的学习，使学生明确编制单位工程施工组织设计的基本内容及依据，掌握单位工程概况及工程特点，熟悉施工方案、施工顺序的选择方法；掌握施工进度计划各项的编制步骤及编制要求，结合课程设计的工程对象，编制出具有指导性的施工进度计划；掌握施工现场平面图布置的内容及步骤。
实践环节
施工进度计划的编制，施工平面图的绘制，能够编制出符合工程实际的施工组织设计文件。

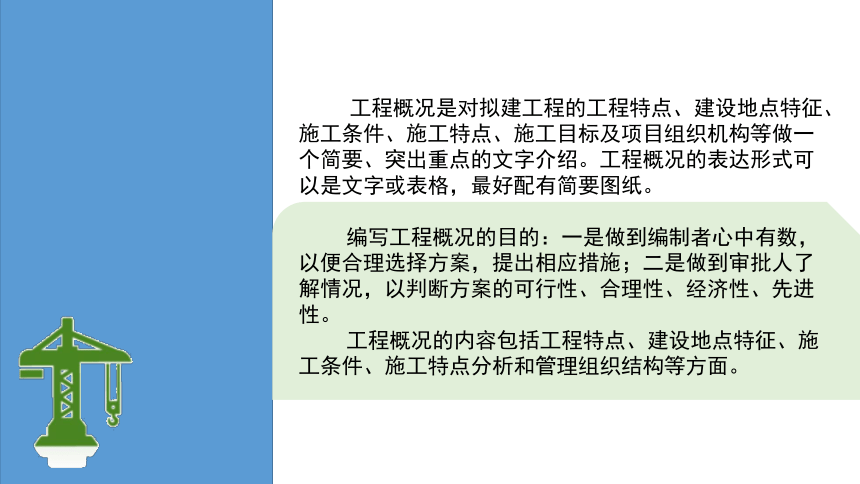

工程概况是对拟建工程的工程特点、建设地点特征、施工条件、施工特点、施工目标及项目组织机构等做一个简要、突出重点的文字介绍。工程概况的表达形式可以是文字或表格，最好配有简要图纸。
编写工程概况的目的：一是做到编制者心中有数，以便合理选择方案，提出相应措施；二是做到审批人了解情况，以判断方案的可行性、合理性、经济性、先进性。
工程概况的内容包括工程特点、建设地点特征、施工条件、施工特点分析和管理组织结构等方面。

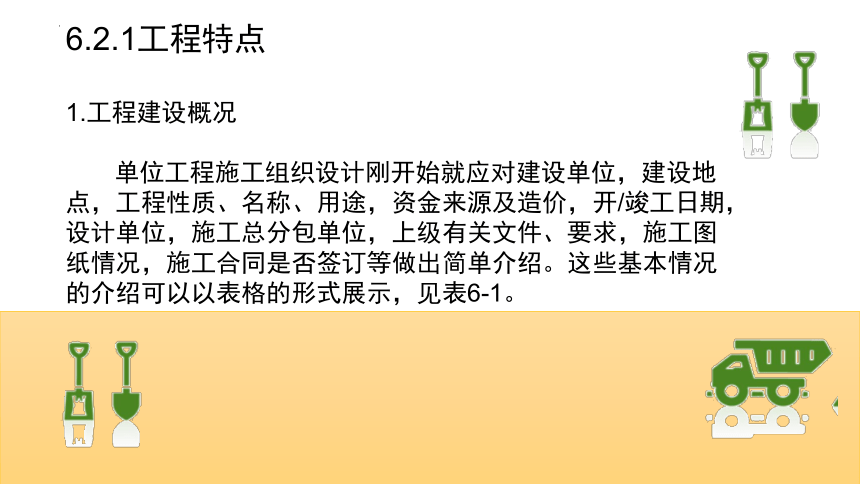

6.2.1工程特点
1.工程建设概况

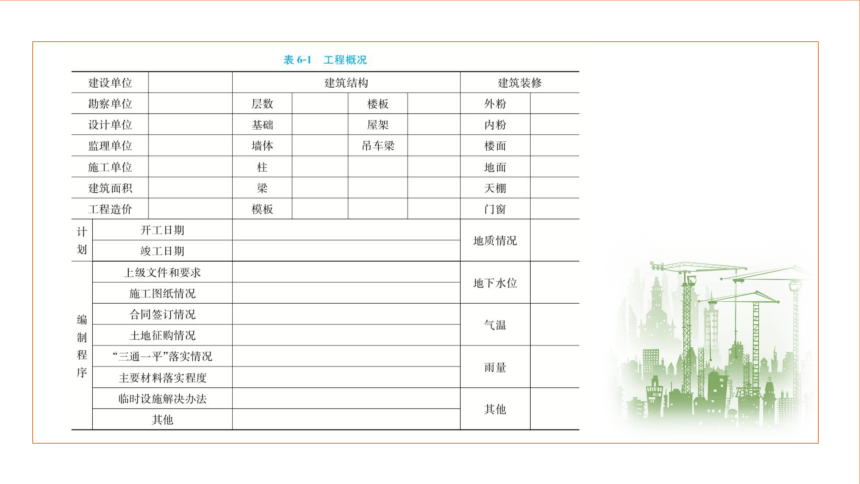

单位工程施工组织设计刚开始就应对建设单位，建设地点，工程性质、名称、用途，资金来源及造价，开/竣工日期，设计单位，施工总分包单位，上级有关文件、要求，施工图纸情况，施工合同是否签订等做出简单介绍。这些基本情况的介绍可以以表格的形式展示，见表6-1。
2.建筑设计概况
1）建筑设计
建筑设计概况说明总建筑面积及地上和地下部分的建筑面积、层数、层高；明确檐口高度、基础埋深和轴网尺寸；应介绍地下部分和首层、标准层、屋面层的层高与功能；应明确防水要求，说明建筑防火设计和抗震设计要求；注明内、外装饰及屋面的做法；并附上平面、立面、剖面简图。
2）结构设计
结构设计概况应说明建筑结构设计等级、使用年限；明确抗震设防等级；注明土质情况、渗透系数、持力层的情况；注明地下水位；明确基础类型、做法、埋深及设备基础形式；注明地下室主要部位的结构参数、混凝土的强度等级；说明主体结构的体系和类型、预制构件类型、屋面结构类型；注明砌体工程的部位和使用材料。
3）设备安装设计
设备安装设计概况应主要说明建筑采暖卫生与煤气工程、电器安装工程、通风与空调工程、电气安装工程、消防、监控及楼宇自动化等设计要求和系统做法；应说明使用的特殊设备。
6.2.2建设地点特征
建设地点特征主要包括拟建工程的位置、地形、工程地质、水文地质条件；当地气温、风力、主导风向、雨量、冬雨季时间、冻层深度等。
6.2.3施工条件
施工条件主要包括拟建工程的“七通一平”的完成情况；场地周围环境；劳动力、材料、构件、加工品、机械供应和来源；施工技术和管理水平；现场暂设工程的解决办法等。
6.2.4施工特点分析
简要介绍拟建工程的施工特点和施工中的关键问题，以便在选择施工方案、组织资源供应、配备技术力量及在施工组织方面采取有效措施时，保证工程的顺利开展。
管理组织结构主要包括确定施工管理组织目标、施工管理工作内容、施工管理组织机构，制定施工管理工作流程和考核标准等；同时还要确定组织机构形式、组织管理层次，制定岗位职责，选派管理人员等，如图6-2所示。
6.2.5 管理组织结构
知识链接
管理组织结构的层次
管理组织结构中一般应有3个层次：一是决策层，由项目经理和其助手组成，要根据工程项目的活动特点与内容进行科学化、程序化决策;二是中间控制层（协调层和执行层），由专业工程师和子项目工程师组成，具体负责规划的落实、目标控制及合同实施管理，属承上启下的管理层次;三是作业层（操作层），由现场人员组成，负责具体的操作工作。
