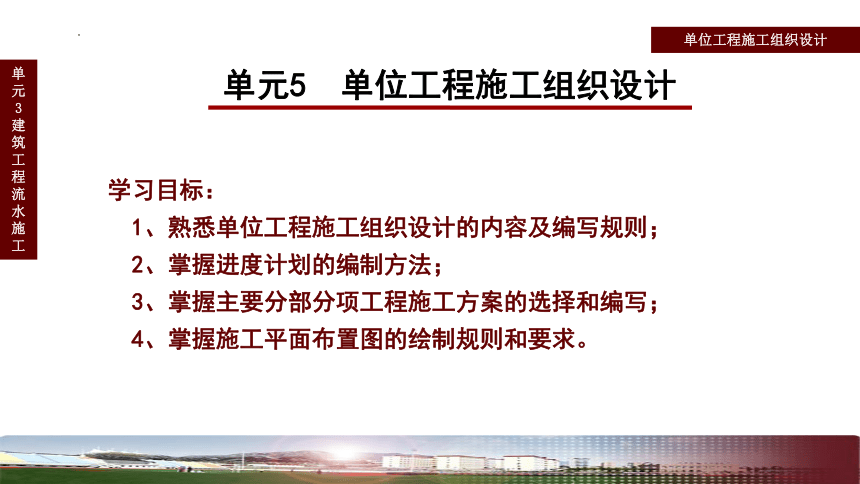

单元5 单位工程施工组织设计
学习目标：
1、熟悉单位工程施工组织设计的内容及编写规则；
2、掌握进度计划的编制方法；
3、掌握主要分部分项工程施工方案的选择和编写；
4、掌握施工平面布置图的绘制规则和要求。
单元3 建筑工程流水施工
单位工程施工组织设计
5.7 施工平面布置图

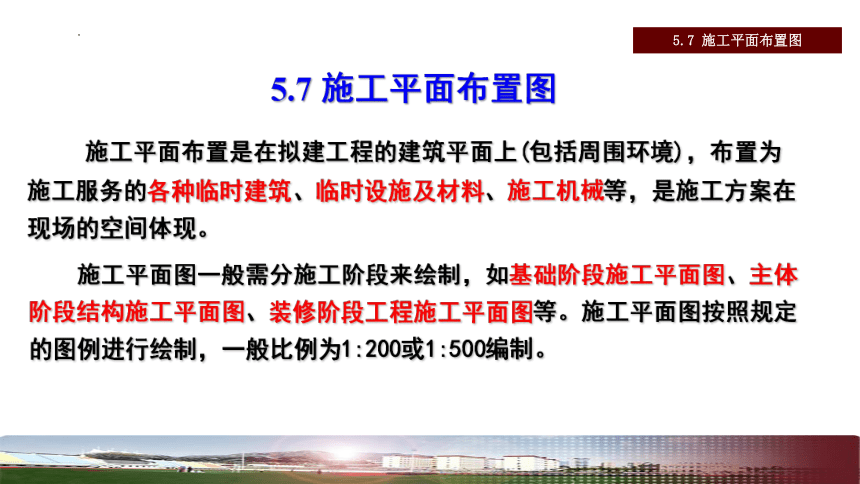

5.7 施工平面布置图
施工平面布置是在拟建工程的建筑平面上(包括周围环境)，布置为施工服务的各种临时建筑、临时设施及材料、施工机械等，是施工方案在现场的空间体现。
施工平面图一般需分施工阶段来绘制，如基础阶段施工平面图、主体阶段结构施工平面图、装修阶段工程施工平面图等。施工平面图按照规定的图例进行绘制，一般比例为1:200或1:500编制。

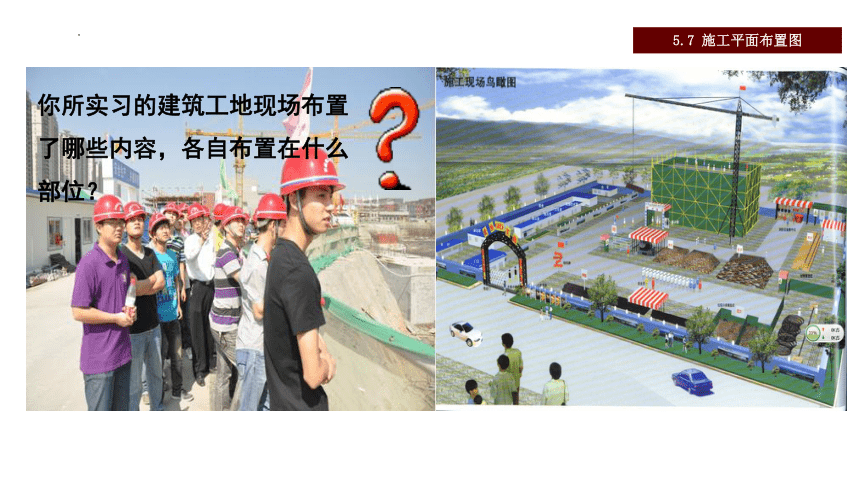

你所实习的建筑工地现场布置了哪些内容，各自布置在什么部位？
5.7 施工平面布置图

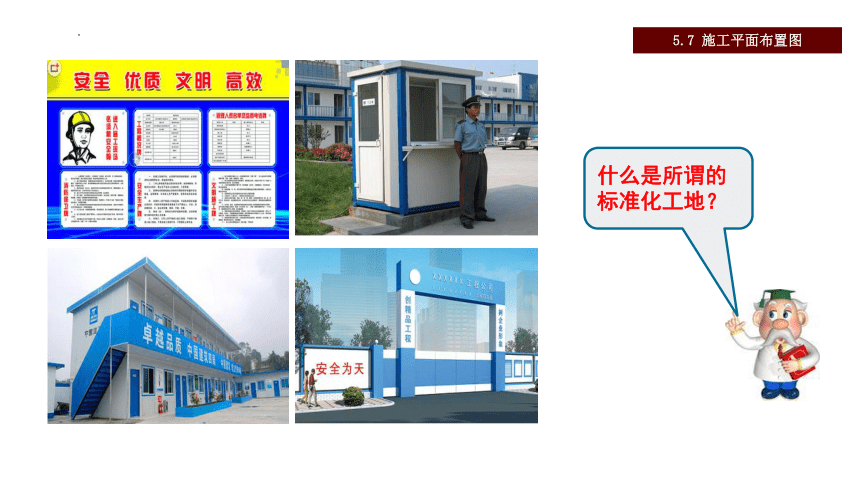

什么是所谓的标准化工地？
5.7 施工平面布置图
5.7 施工平面布置图

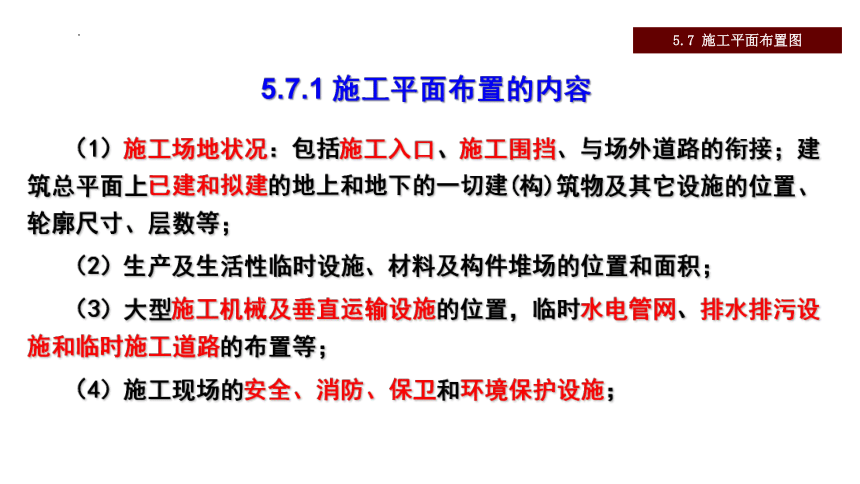

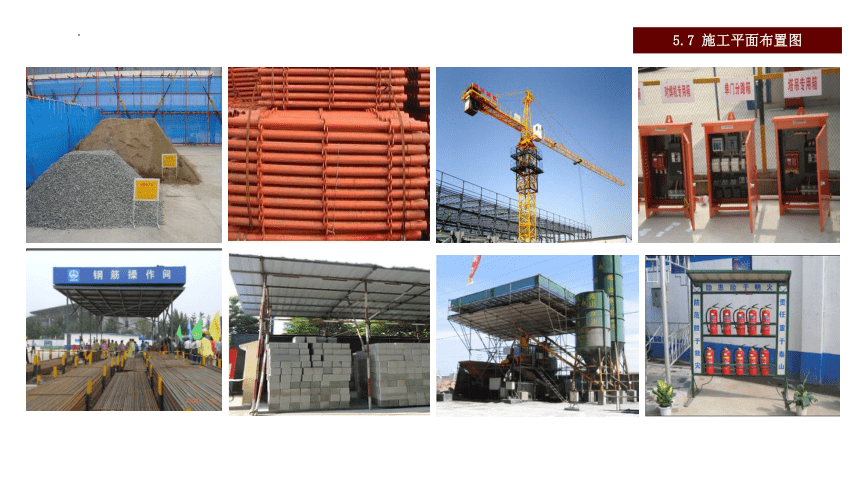

5.7.1 施工平面布置的内容
（1）施工场地状况：包括施工入口、施工围挡、与场外道路的衔接；建筑总平面上已建和拟建的地上和地下的一切建(构)筑物及其它设施的位置、轮廓尺寸、层数等；
（2）生产及生活性临时设施、材料及构件堆场的位置和面积；
（3）大型施工机械及垂直运输设施的位置，临时水电管网、排水排污设施和临时施工道路的布置等；
（4）施工现场的安全、消防、保卫和环境保护设施；
5.7 施工平面布置图

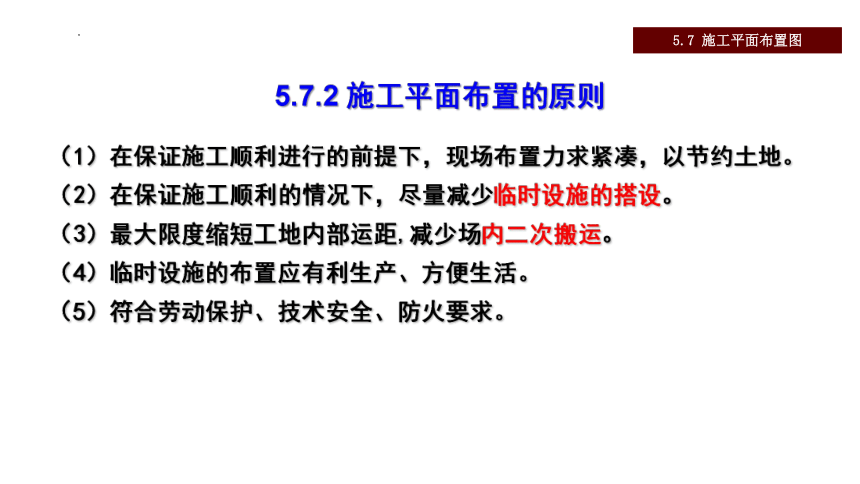

5.7.2 施工平面布置的原则
（1）在保证施工顺利进行的前提下，现场布置力求紧凑，以节约土地。
（2）在保证施工顺利的情况下，尽量减少临时设施的搭设。
（3）最大限度缩短工地内部运距,减少场内二次搬运。
（4）临时设施的布置应有利生产、方便生活。
（5）符合劳动保护、技术安全、防火要求。
5.7 施工平面布置图
5.7.3 施工平面布置的步骤
收集资料
确定起重机械位置
材料堆场及仓库
搅拌站位置
场地运输道路布置
加工场位置
临时设施布置
水电管网布置
5.7 施工平面布置图
案例讲解
已知施工现场条件如下，请进行施工平面图的设计。
塔吊覆盖范围尽量消灭施工死角，或者死角越小越好，控制在2m范围之内。
第1步：布置垂直运输设备
想一想
为什么呢？
5.7 施工平面布置图
第2步：布置垂直运输设备
确定搅拌站、加工棚和材料、构件堆场的位置，应尽量靠近使用地点或在起重机能力范围。
（1）搅拌站的布置，应尽可能布置在垂直运输机械附近，以减少混凝土及砂浆的水平运距。
（2）加工棚布置在建筑物四周。
（3）构件、堆场按施工阶段的需要和材料设备使用的先后顺序来进行布置，提高场地使用的周转效率。
5.7 施工平面布置图
5.7 施工平面布置图
第3步：布置运输道路
(1)尽可能利用永久性道路。或先建好永久性道路的路基供施工期使用，在土建工程结束前铺好路面。
(2)汽车单行道的现场道路宽度为3-3.5m，双行道的最宽度为5.5-6m。两侧设排水沟。最好能环绕建筑物布置成环形道路。
(3)满足消防要求。消防车道宽度不小于3.5m。
5.7 施工平面布置图
5.7 施工平面布置图
第4步：布置临时设施
生活临时包括办公室、会议室、保卫传达室、宿舍、食堂、厕所、淋浴室、阅览娱乐室、卫生保健室、门卫、供水处、吸烟处。
（1）办公室等行政用房应靠近施工现场，一般设在工地入口处或中心地区，生活区应设在工人作业区，宿舍应布置在安全的上风侧，收发室宜布置在入口处等。
（2）办公室人均面积不小于4平米，办公室及宿舍室内净高不小于2.5米，宿舍人均面积不小于2.5平米，每间宿舍不超过16人。
5.7 施工平面布置图
（3）办公区、生活区应应与作业区相隔离，并应位于塔吊机械作业半径外。
5.7 施工平面布置图
第5步：布置水电管网
（1）供水管网应该按防火要求布置室外消火栓，消火栓应沿道路设置，距道路应不大于2 m，距建筑物外墙不应小于5 m，也不应大于25 m，消防栓管径≮100mm消火栓的间距不应超过120 m，工地消火栓应设有明显的标志，且周围3 m以内不准堆放建筑材料；
（2）临时供电线路宜布置在围墙边或路边，架空高度为4-6m，距建筑物或脚手架不小于4m，距塔吊所吊物体的边缘不小于2m。不能满足此要求或在塔吊控制范围内，宜埋设电缆，深度不小于0.6m。
5.7 施工平面布置图
5.7 施工平面布置图
