项目二 静态演示课件制作
任务二 绘图基础（一）
——制作滑轮课件

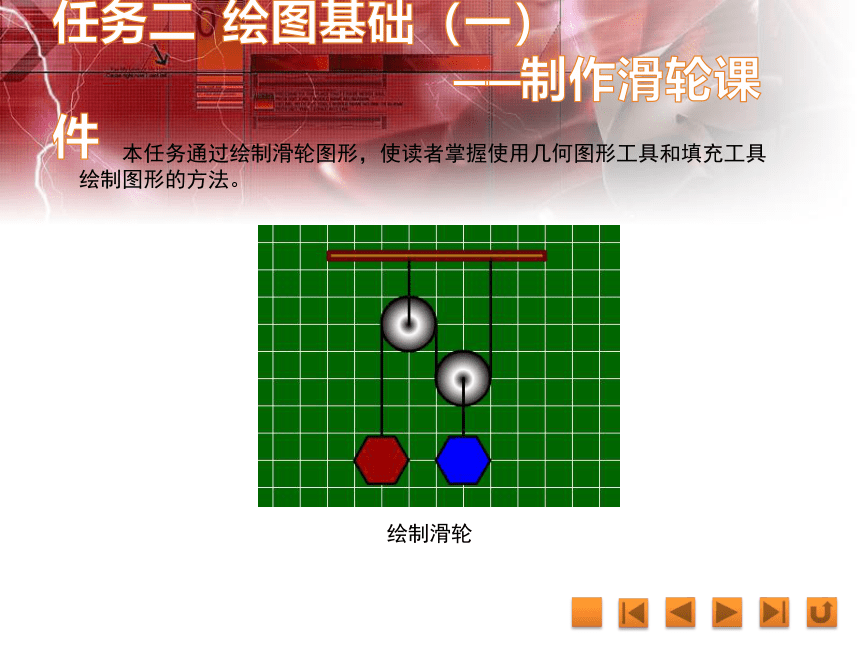

本任务通过绘制滑轮图形，使读者掌握使用几何图形工具和填充工具绘制图形的方法。
绘制滑轮

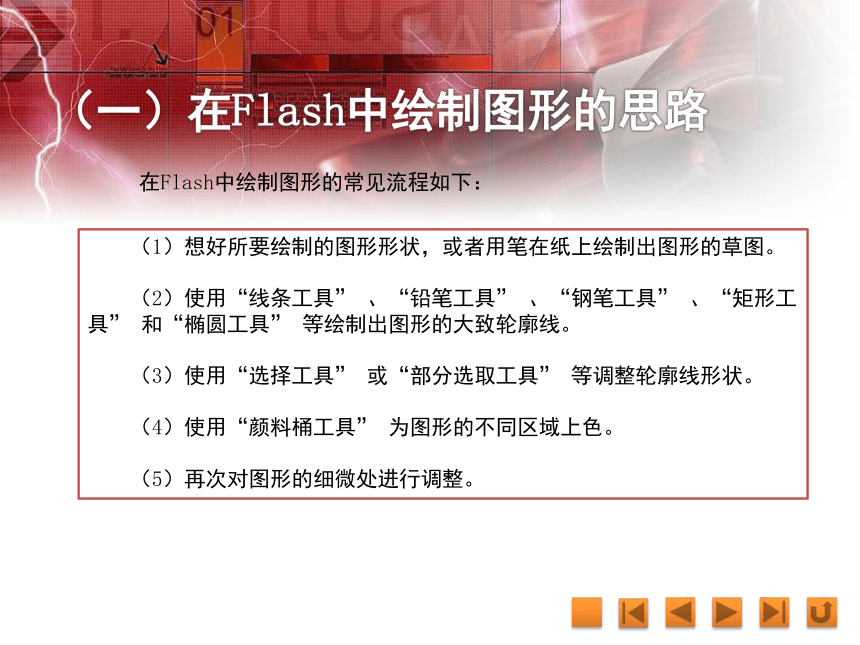

（一）在Flash中绘制图形的思路
在Flash中绘制图形的常见流程如下：
（1）想好所要绘制的图形形状，或者用笔在纸上绘制出图形的草图。
（2）使用“线条工具” 、“铅笔工具” 、“钢笔工具” 、“矩形工具” 和“椭圆工具” 等绘制出图形的大致轮廓线。
（3）使用“选择工具” 或“部分选取工具” 等调整轮廓线形状。
（4）使用“颜料桶工具” 为图形的不同区域上色。
（5）再次对图形的细微处进行调整。

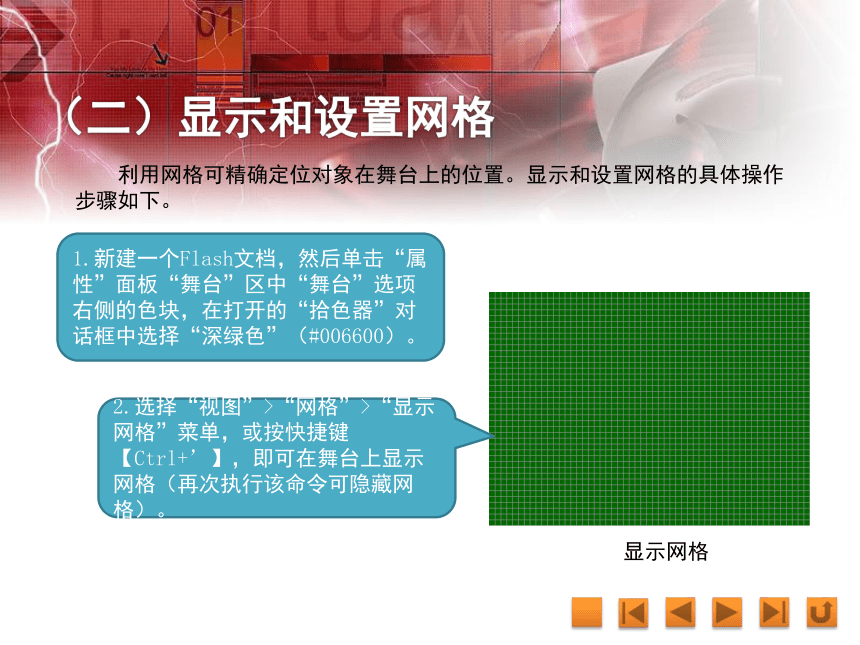

（二）显示和设置网格
利用网格可精确定位对象在舞台上的位置。显示和设置网格的具体操作步骤如下。
显示网格
1.新建一个Flash文档，然后单击“属性”面板“舞台”区中“舞台”选项右侧的色块，在打开的“拾色器”对话框中选择“深绿色”（#006600）。
2.选择“视图”>“网格”>“显示网格”菜单，或按快捷键【Ctrl+’】，即可在舞台上显示网格（再次执行该命令可隐藏网格）。

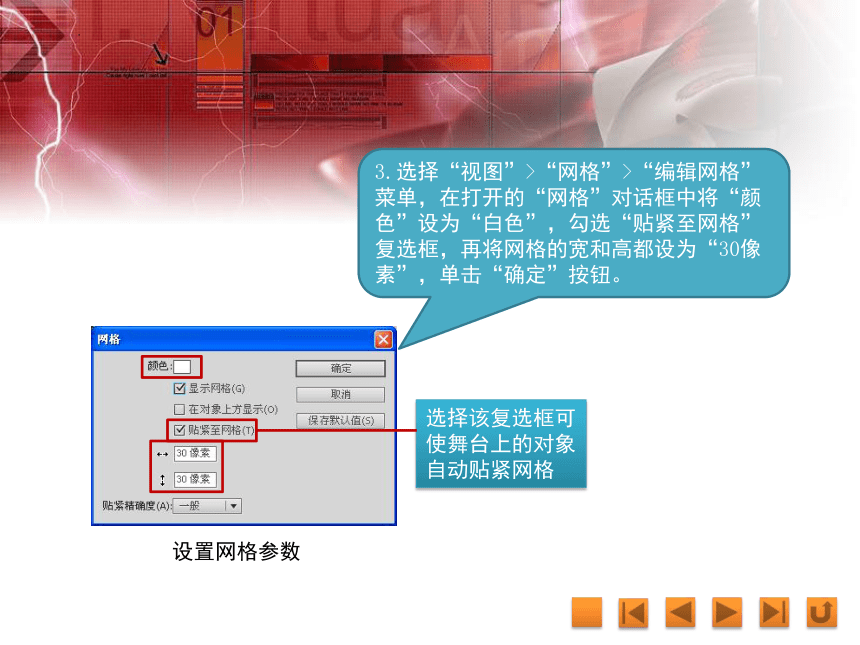

设置网格参数
选择该复选框可使舞台上的对象自动贴紧网格
3.选择“视图”>“网格”>“编辑网格”菜单，在打开的“网格”对话框中将“颜色”设为“白色”，勾选“贴紧至网格”复选框，再将网格的宽和高都设为“30像素”，单击“确定”按钮。

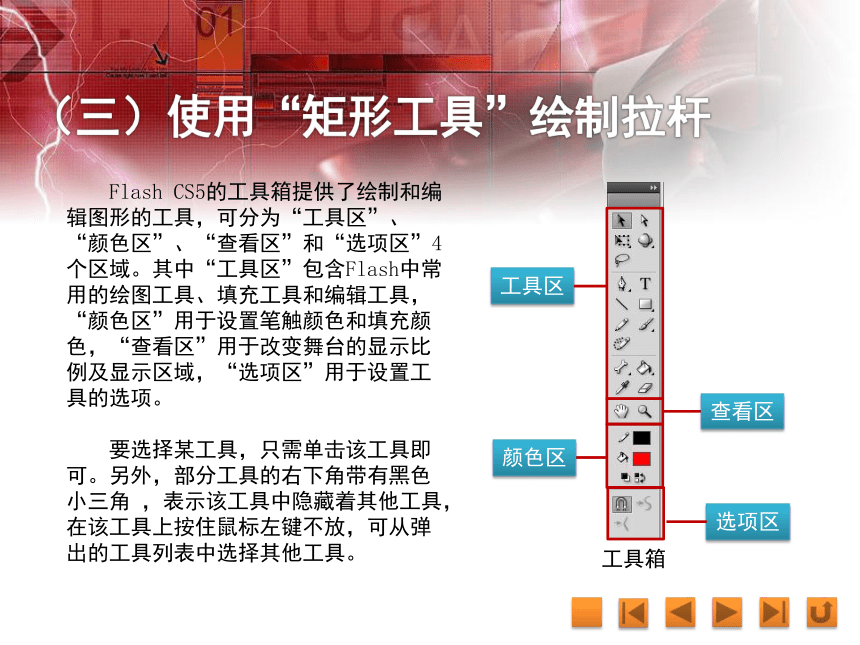

（三）使用“矩形工具”绘制拉杆
Flash CS5的工具箱提供了绘制和编辑图形的工具，可分为“工具区”、“颜色区”、“查看区”和“选项区”4个区域。其中“工具区”包含Flash中常用的绘图工具、填充工具和编辑工具，“颜色区”用于设置笔触颜色和填充颜色，“查看区”用于改变舞台的显示比例及显示区域，“选项区”用于设置工具的选项。
要选择某工具，只需单击该工具即可。另外，部分工具的右下角带有黑色小三角 ，表示该工具中隐藏着其他工具，在该工具上按住鼠标左键不放，可从弹出的工具列表中选择其他工具。
工具箱
工具区
查看区
颜色区
选项区

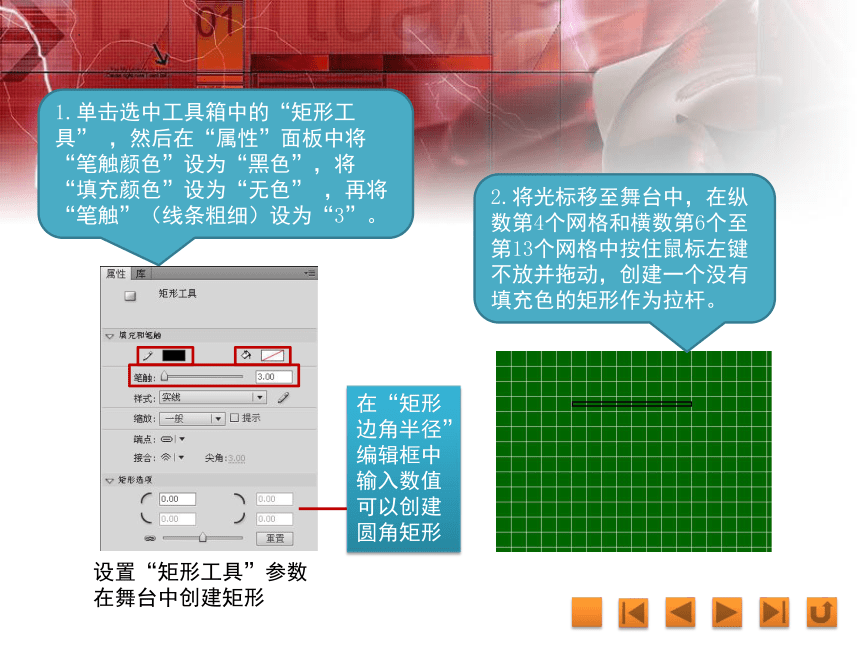

设置“矩形工具”参数 在舞台中创建矩形
1.单击选中工具箱中的“矩形工具” ，然后在“属性”面板中将“笔触颜色”设为“黑色”，将“填充颜色”设为“无色” ，再将“笔触”（线条粗细）设为“3”。
在“矩形边角半径”编辑框中输入数值可以创建圆角矩形
2.将光标移至舞台中，在纵数第4个网格和横数第6个至第13个网格中按住鼠标左键不放并拖动，创建一个没有填充色的矩形作为拉杆。
（四）使用“椭圆工具”绘制滑轮
利用“椭圆工具” 可以绘制椭圆、正圆、空心圆和扇形图形。

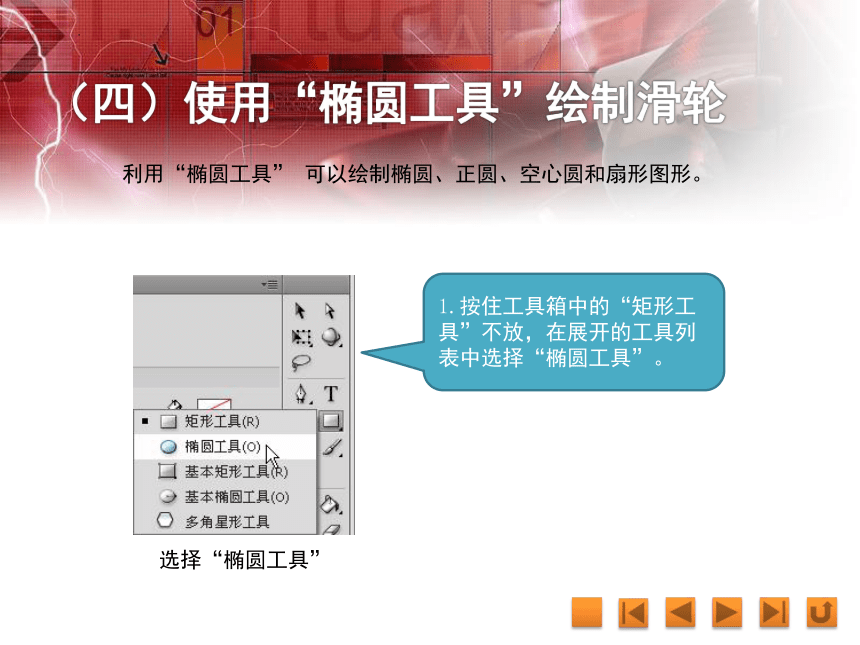

选择“椭圆工具”
1.按住工具箱中的“矩形工具”不放，在展开的工具列表中选择“椭圆工具”。

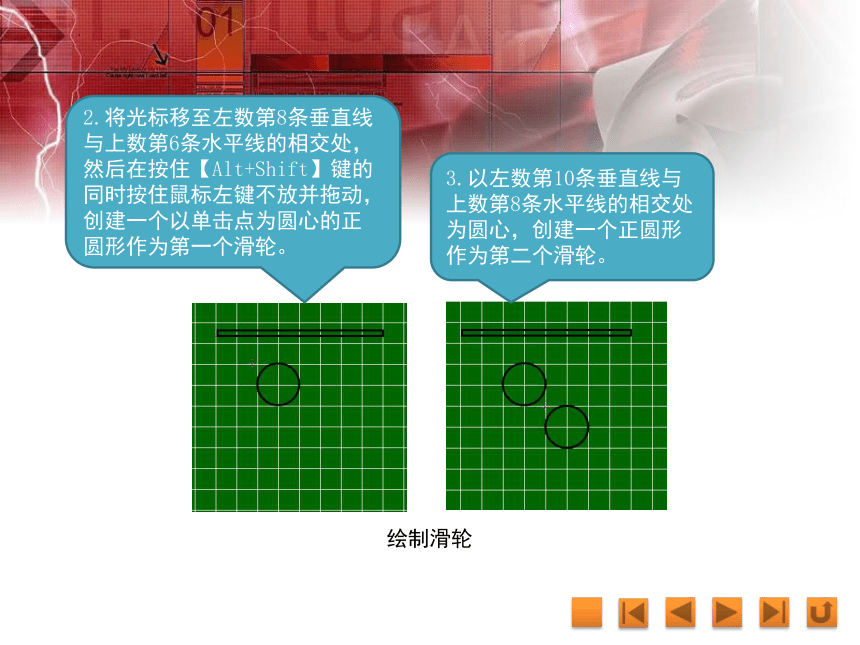

绘制滑轮
2.将光标移至左数第8条垂直线与上数第6条水平线的相交处，然后在按住【Alt+Shift】键的同时按住鼠标左键不放并拖动，创建一个以单击点为圆心的正圆形作为第一个滑轮。
3.以左数第10条垂直线与上数第8条水平线的相交处为圆心，创建一个正圆形作为第二个滑轮。
（五）使用“多角星形工具”绘制承重物
使用“多角星形工具” 可以绘制不同边数的多边形和不同角数的星形图形。
设置“多角星形工具”参数
1.在工具箱中选择“多角星形工具”，然后在“属性”面板中将“笔触颜色”设为“黑色”、“填充颜色”设为“深红色”（#990000）、“笔触”设为“3”，再单击“工具设置”区中的“选项”按钮，在打开的“工具设置”对话框中将“样式”设为“多边形”、“边数”设为“6”，单击“确定”按钮。
绘制承重物
2.将光标移至舞台中左数第7条垂直线与上数第11条水平线的相交处，然后在按住【Alt】键的同时按住鼠标左键并拖动，创建一个六边形，作为第一个承重物。
3.在“属性”面板中将“填充颜色”改为“蓝色”（#0000FF），然后以左数第10条垂直线与上数第11条水平线的相交处为中心创建一个六边形，作为第二个承重物。
（六）使用“线条工具”绘制绳索
使用“线条工具” 可以绘制不同角度的直线线段。
设置“线条工具”参数
1.单击选中工具箱中的“线条工具”，然后在工具箱的“选项区”单击激活“对象绘制”按钮 ，再在“属性”面板中将“笔触颜色”设为“黑色”、“笔触”设为“3”、“样式”设为“实线”。
绘制绳索
2.将光标移至第一个滑轮的圆心位置，然后在按住【Shift】键的同时按住鼠标左键不放并向上拖动，创建一条垂直线段作为绳索。
3.在舞台中创建其他线段。
（七）使用“颜料桶工具”填充颜色
在Flash中绘制的图形由填充和轮廓组成。要设置填充色，可执行以下操作步骤：
填充模式选项
该按钮只在填充渐变色和位图时起作用
1.单击选中工具箱中的“颜料桶工具” ，然后单击工具箱选项区的“空隙大小”按钮 ，在展开的下拉列表中选择填充模式，本例选择“封闭小空隙”模式。
设置线性渐变填充
2.设置好填充模式后，打开“颜色”面板（位于舞台右侧），单击按下其中的“填充颜色”按钮 ，然后在“颜色类型”下拉列表中选择“线性渐变”选项，此时在“颜色”面板中会出现一个渐变条，双击渐变条左侧的色标，然后在打开的“拾色器”对话框中选择“浅棕色”（#CC9900），这样便将渐变的起始颜色设为了浅棕色。
3.单击选中“颜色”面板中渐变条右侧的色标，在渐变条上方将“R”，“G”，“B”分别设为“102”、“51”、“0”，将渐变的结束颜色设为棕色。
填充线性渐变 添加色标
4.将光标移至拉杆图形处，按住鼠标左键不放由上向下拖动（拖动方向决定了线性渐变填充的方向），释放鼠标即可为拉杆填充线性渐变。
5. “颜色”面板中的“颜色类型”下拉列表中选择“径向渐变”选项，然后将光标移至出现的渐变条的中间位置，当光标呈 形状时单击，添加一个色标。
设置径向渐变填充 填充径向渐变
6.将渐变条上中间位置的色标向左拖动，然后参照步骤2的操作由左向右依次将色标的颜色设为“黑色”、“白色”和“黑色”。
7.将光标移至舞台中第一个滑轮的圆心位置，然后单击即可为其填充径向渐变色，利用相同的方法为第二个滑轮填充径向渐变色。
（八）使用“墨水瓶工具”改变轮廓线
要设置图形的轮廓线颜色、粗细和样式等，可执行以下操作步骤：
设置“墨水瓶工具”参数 改变线条属性
1.单击选中工具箱中的“墨水瓶工具” ，然后在“属性”面板中将“笔触颜色”设为“深棕色（#660000）”、“笔触”设为“5”、“样式”设为“实线”。
2.将光标移至舞台中的拉杆图形处，然后单击改变线条的属性。
（九）补充学习——“滴管工具”的使用
使用“滴管工具” 可以对舞台上的线条、填充色和位图等对象的属性进行采样，并将采用的属性应用于其他对象。下面是具体操作方法。
采样填充色
1.单击选中工具箱中的“滴管工具” ，或者按快捷键【I】，然后将光标移动到要采样的填充色上，当光标呈 形状时单击，即可对该处的填充色进行采样。
填充对象
2.采样后“滴管工具” 会自动切换为“颜料桶工具” ，将光标移动到要填充的对象上并单击，即可填充对象。
