(共29张PPT)
项目二 静态演示课件制作

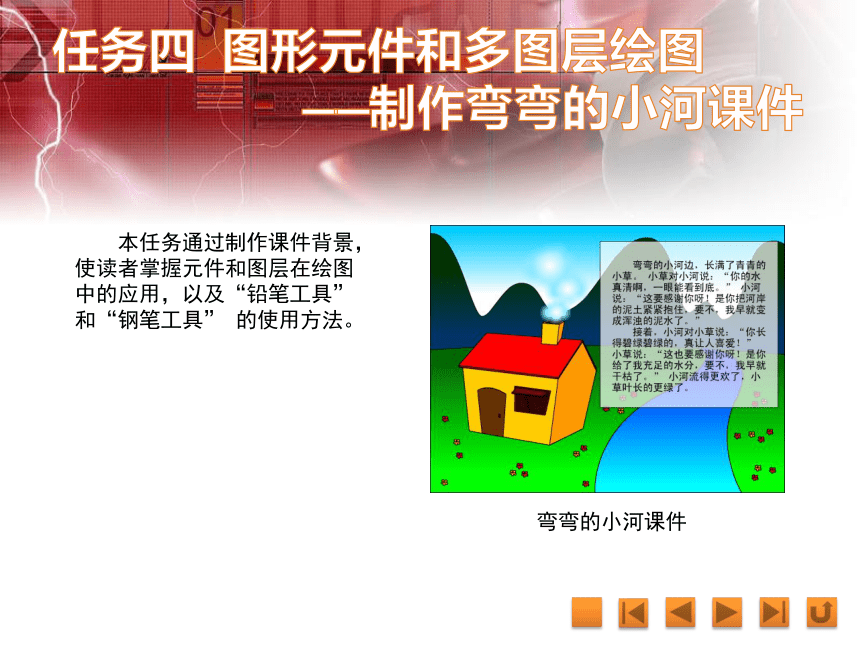

任务四 图形元件和多图层绘图
——制作弯弯的小河课件
本任务通过制作课件背景，使读者掌握元件和图层在绘图中的应用，以及“铅笔工具” 和“钢笔工具” 的使用方法。
弯弯的小河课件
（一）创建“背景”图形元件
元件是指可以在动画场景中反复使用的一种动画元素。在绘制图形或制作动画时，通常会将需要多次使用的对象转换为元件（或先创建元件，再在元件内部进行编辑）。下面，绘制背景图形并将其转换成图形元件，具体步骤如下：
创建矩形
1.新建一个Flash文档，选择工具箱中的“矩形工具” ，在“属性”面板
中将“笔触颜色”设为“黑色”，“填充颜色”设为“无色” 、“笔触”设为“1”，“样式”设为“实线”，然后创建一个比舞台略大的没有填充的矩形。

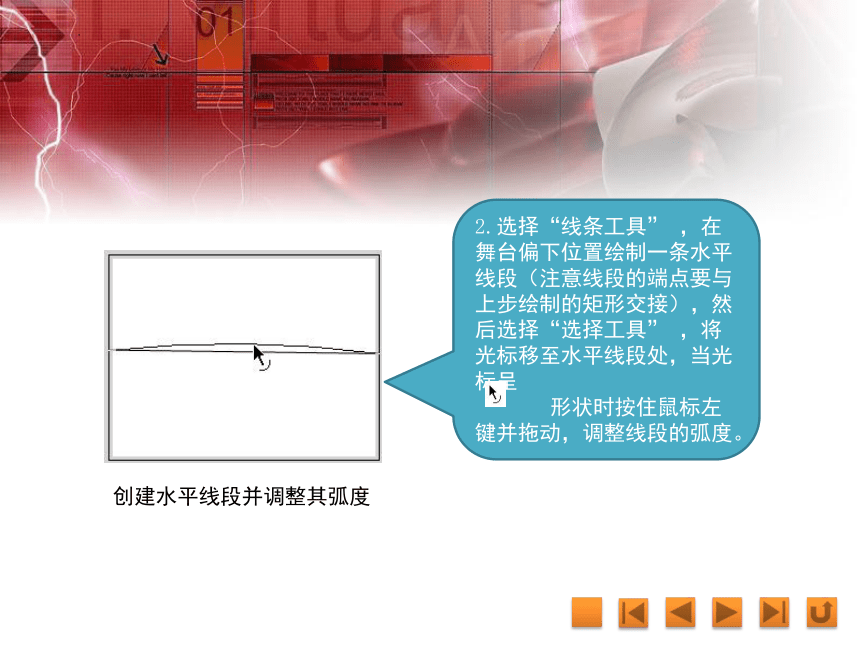

创建水平线段并调整其弧度
2.选择“线条工具” ，在舞台偏下位置绘制一条水平线段（注意线段的端点要与上步绘制的矩形交接），然后选择“选择工具” ，将光标移至水平线段处，当光标呈
形状时按住鼠标左键并拖动，调整线段的弧度。

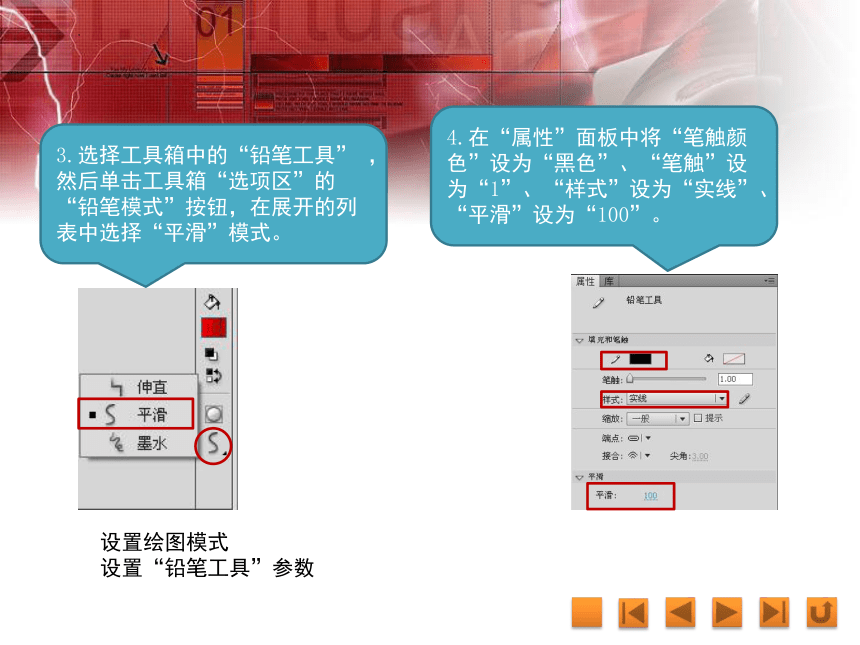

设置绘图模式 设置“铅笔工具”参数
3.选择工具箱中的“铅笔工具” ，然后单击工具箱“选项区”的“铅笔模式”按钮，在展开的列表中选择“平滑”模式。
4.在“属性”面板中将“笔触颜色”设为“黑色”、“笔触”设为“1”、“样式”设为“实线”、“平滑”设为“100”。

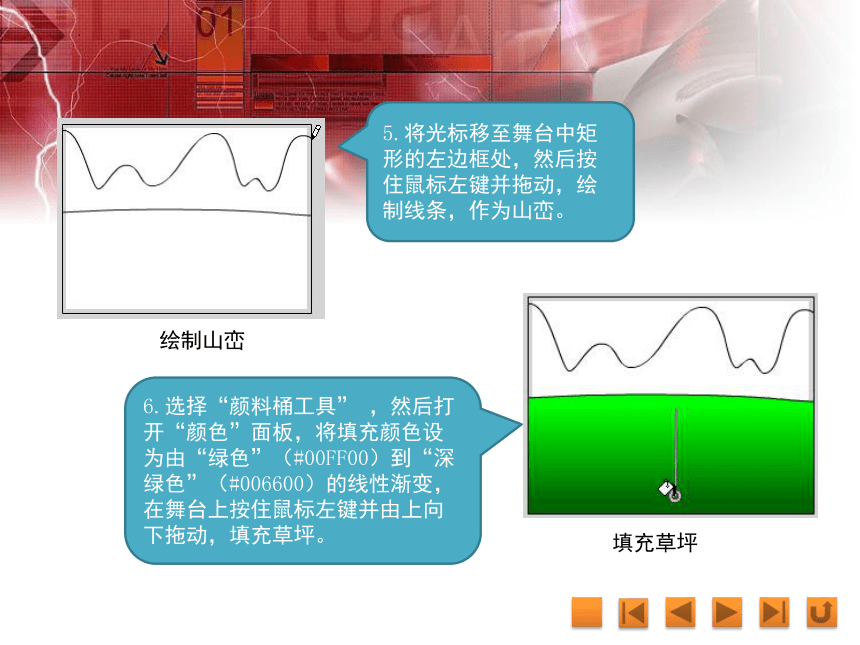

绘制山峦
填充草坪
5.将光标移至舞台中矩形的左边框处，然后按住鼠标左键并拖动，绘制线条，作为山峦。
6.选择“颜料桶工具” ，然后打开“颜色”面板，将填充颜色设为由“绿色”（#00FF00）到“深绿色”（#006600）的线性渐变，在舞台上按住鼠标左键并由上向下拖动，填充草坪。

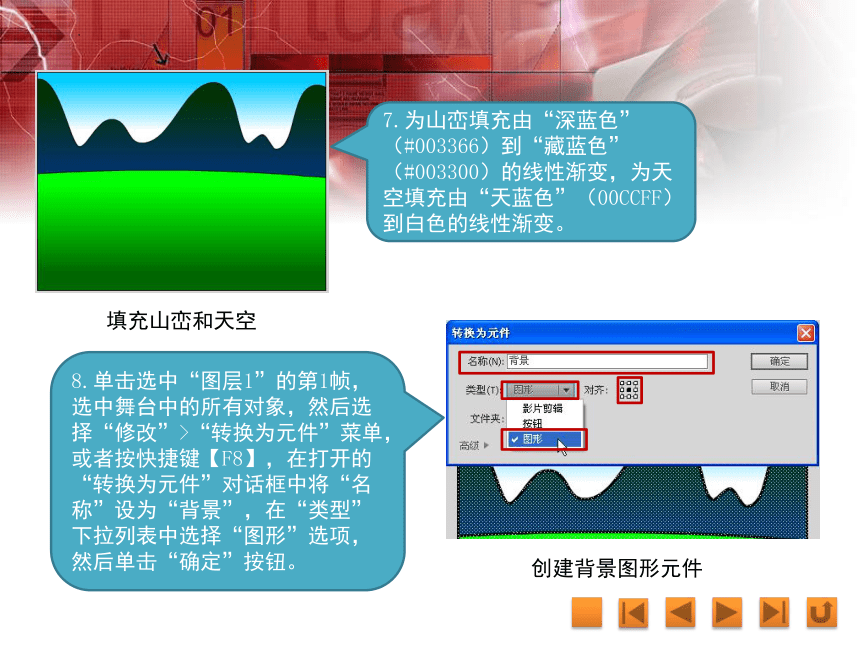

填充山峦和天空
创建背景图形元件
7.为山峦填充由“深蓝色”（#003366）到“藏蓝色”（#003300）的线性渐变，为天空填充由“天蓝色”（00CCFF）到白色的线性渐变。
8.单击选中“图层1”的第1帧，选中舞台中的所有对象，然后选择“修改”>“转换为元件”菜单，或者按快捷键【F8】，在打开的“转换为元件”对话框中将“名称”设为“背景”，在“类型”下拉列表中选择“图形”选项，然后单击“确定”按钮。

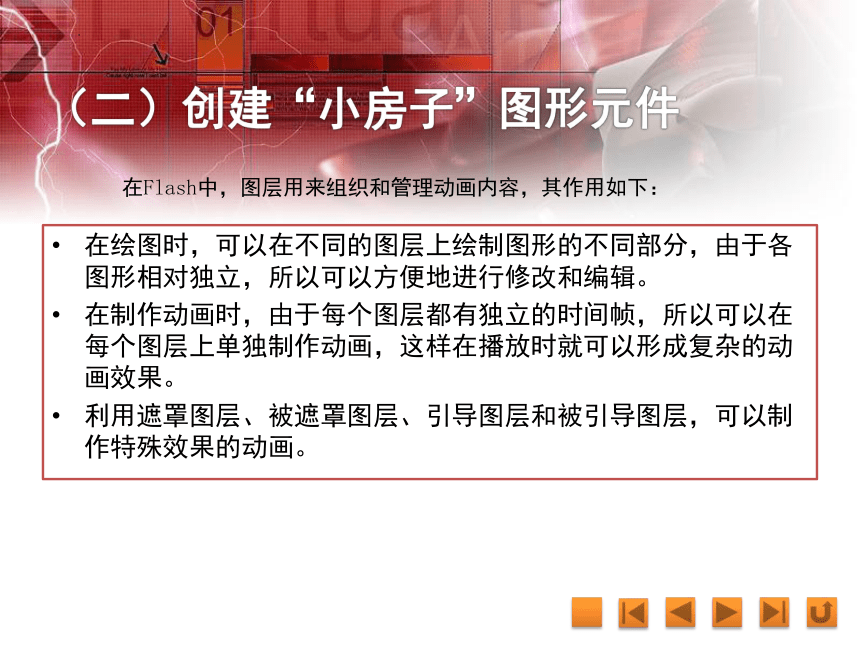

（二）创建“小房子”图形元件
在Flash中，图层用来组织和管理动画内容，其作用如下：
在绘图时，可以在不同的图层上绘制图形的不同部分，由于各图形相对独立，所以可以方便地进行修改和编辑。
在制作动画时，由于每个图层都有独立的时间帧，所以可以在每个图层上单独制作动画，这样在播放时就可以形成复杂的动画效果。
利用遮罩图层、被遮罩图层、引导图层和被引导图层，可以制作特殊效果的动画。
下面新建并重命名图层，再在新图层中创建“小房子”图形元件。

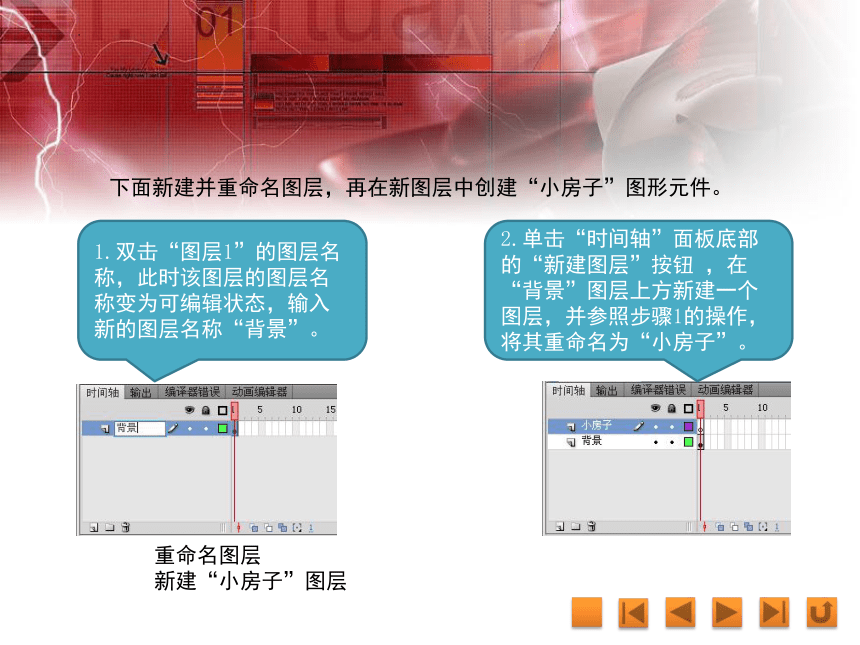

重命名图层 新建“小房子”图层
1.双击“图层1”的图层名称，此时该图层的图层名称变为可编辑状态，输入新的图层名称“背景”。
2.单击“时间轴”面板底部的“新建图层”按钮 ，在“背景”图层上方新建一个图层，并参照步骤1的操作，将其重命名为“小房子”。
绘制房顶 绘制墙壁
3.单击“背景”图层名称右侧眼睛图标下方的小黑点，将其隐藏，然后选择“线条工具” ，在“小房子”图层的舞台中绘制线段，作为小房子的房顶。
4.在房顶下方创建几条倾斜的线段，作为小房子的墙壁。
绘制门和窗户 绘制烟囱
5.使用“线条工具” 和“椭圆工具” 在小房子的墙壁中绘制门和窗户，并使用“选择工具” 进行调整。
6.使用“线条工具” 在小房子的房顶上方，绘制烟囱，并使用“选择工具” 单击选中多余的线段，并按【Delete】键删除。
为小房子填充颜色 创建“小房子”图形元件
7.选择“颜料桶工具”，为小房子填充颜色。
8.选择“选择工具” ，按住鼠标左键不放并拖动，框选舞台中的小房子图形，然后按【F8】键，将其转换为名为“小房子”的图形元件。
（三）创建“小河”图形元件
利用“钢笔工具” 可以绘制连续的直线、曲线等各种形状的图形，而且可以调整曲线的曲率。下面利用“钢笔工具” 绘制小河图形并将其转换为图形元件。
1.单击“时间轴”面板底部的“新建图层”按钮 ，在“小房子”图层上方新建一个图层，并将其重命名为“小河”，然后单击“背景”图层名称右侧的 图标，使其重新显示，再单击“背景”和“小房子”图层名称右侧小锁图标下方的小黑点，将其锁定。
新建“小河”图层
创建第一个锚点
2.选择工具箱中的“钢笔工具” ，然后在“小河”图层的舞台中单击创建一个直线锚点。
创建第2个锚点 创建地3个锚点
3.将光标移至另一位置，然后按住鼠标左键不放并拖动，拖出一个调节杆，松开鼠标后会创建一个曲线锚点，在第1个锚点与第2个锚点间会出现一条曲线路径。
4.将光标移至另一位置，然后单击创建一个直线锚点，由于上一个锚点是曲线锚点，所以在第2个与第3个锚点间户出现一条曲线路径。
创建第4个锚点 创建第5个锚点
5.将光标移至另一位置，然后单击创建一个直线锚点，此时第3个与第4个锚点之间会出现一条直线路径。
6.将光标移至第2个锚点的右侧，然后参照步骤3的操作创建一个曲线锚点。
创建第6个锚点 创建封闭路径
7.将光标移至第1个锚点的右侧，然后单击创建一个直线锚点。
8.将光标移至第1个锚点的位置，当光标呈 形状时单击，创建一个封闭路径。
调整路径形状
填充小河
9.创建封闭路径后，选择工具箱中的“直接选择工具” ，然后拖动锚点及曲线锚点的调节杆，调整封闭路径的形状。
10.选择工具箱中除“钢笔工具” 和“直接选择工具” 外的其他工具，将路径转换为线条，然后选择“颜料桶工具” ，在“颜色”面板中将“填充颜色” 设为由“浅蓝色”（#00FFFF）到“蓝色”（#0000FF）的线性渐变，再由下向上填充小河图形。
创建“小河”图形元件
11.单击“小河”图层的第1帧，选中舞台中的所有对象，然后按【F8】键，将其转换为名为“小河”的图形元件。
（四）创建“烟”和“小花”图形元件
利用“扩展填充”和“柔化填充边缘”命令，可以制作很多特殊效果，下面，利用“柔化填充边缘”命令制作“烟”图形元件，再制作“花”图形元件，作为画面的点缀。
新建“烟和花”图层
1.单击“时间轴”面板底部的“新建图层”按钮 ，在“小河”图层上方新建一个图层，并将其重命名为“烟和花”，然后锁定“小河”图层，并隐藏“背景”图层。
绘制烟的轮廓
2.选择“铅笔工具” ，将绘图模式设为“平滑”，然后在“烟和花”图层舞台中烟囱的上方，绘制烟的轮廓。
填充烟 对烟图形执行“柔化填充边缘”命令
3.选择“颜料桶工具” ，为绘制的烟轮廓填充由白色到“浅蓝色”（#8EE9FF）的放射状渐变。
4.单击“烟和花”图层的第1帧，选中刚绘制的图形，然后选择“修改”>“形状”>“柔化填充边缘”菜单，在打开的“柔化填充边缘”对话框中将“距离”设为“30像素”，将“步长数”设为“4”，将“方向”设为“扩展”，然后单击“确定”按钮。
创建“烟”图形元件 复制“烟”元件实例
5.选中烟图形，按【F8】键将其转换为名为“烟”的图形元件。
6.使用“选择工具” 选中“烟”元件实例，然后在按住【Alt】键的同时按住鼠标左键并向上拖动，松开鼠标后将“烟”元件实例复制一份。
调整“烟”元件实例的大小 绘制小花并为其填充颜色
7.参照步骤6的操作再将“烟”元件实例复制一份，然后使用“任意变形工具” 调整“烟”元件实例的大小。
8.使用“铅笔工具” 在舞台空白处绘制一朵小花，然后为花瓣填充“红色”（#FF0000），为花蕊填充“黄色”（#FFFF00）。
创建“小花1”图形元件
通过复制创建“小花2”图形元件
9.选中舞台中的小花图形，然后按快捷键【F8】，将其转换为名为“小花1”的图形元件。
10.按【F11】键打开“库”面板，右击“库”面板中的“小花1”图形元件，在弹出的快捷菜单中选择“直接复制”菜单，在打开的“直接复制元件”对话框中的“名称”编辑框中输入“小花2”，然后单击“确定”按钮。
将小花图形元件拖到舞台中
12.重新显示“背景”图层，然后将“库”面板中的“小花1”和“小花2”图形元件多次拖到“烟和花”图层的舞台中，并调整其位置。
11.双击“库”面板中的“小花2”图形元件，进入其编辑窗口，然后将花瓣的颜色改为“橙黄色”（#FFCC00），再按快捷键【Ctrl+E】返回主场景。
（五）输入文本
新建“文字”图层
1.在“烟和花”图层上方新建一个图层，并将其重命名为“文字”，然后锁定“烟和花”图层。
创建“底板”图形元件 设置“底板”元件实例的透明度
3.选中舞台中的“底板”元件实例，然后在“属性”面板中将“样式”设为“Alpha”，“Alpha值”设为“70%”。
2.选择“矩形工具” ，将“笔触颜色”设为黑色，“填充颜色”设为白色，然后在“文字”图层舞台偏上位置创建一个矩形，再将其转换为名为“底板”的图形元件。
输入文本
4.选择“文本工具” ，在“属性”面板中将“系列”设为“黑体”，将“大小”设为“24”，将“颜色”设为黑色，然后在舞台中按住鼠标左键并拖动，创建一个文本框，并输入文本。
