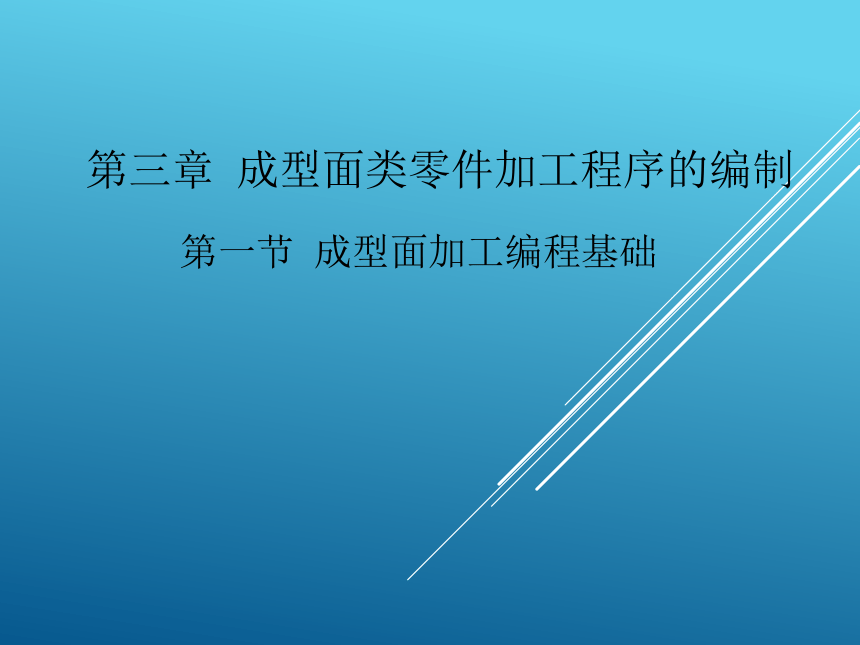

第三章 成型面类零件加工程序的编制
第一节 成型面加工编程基础

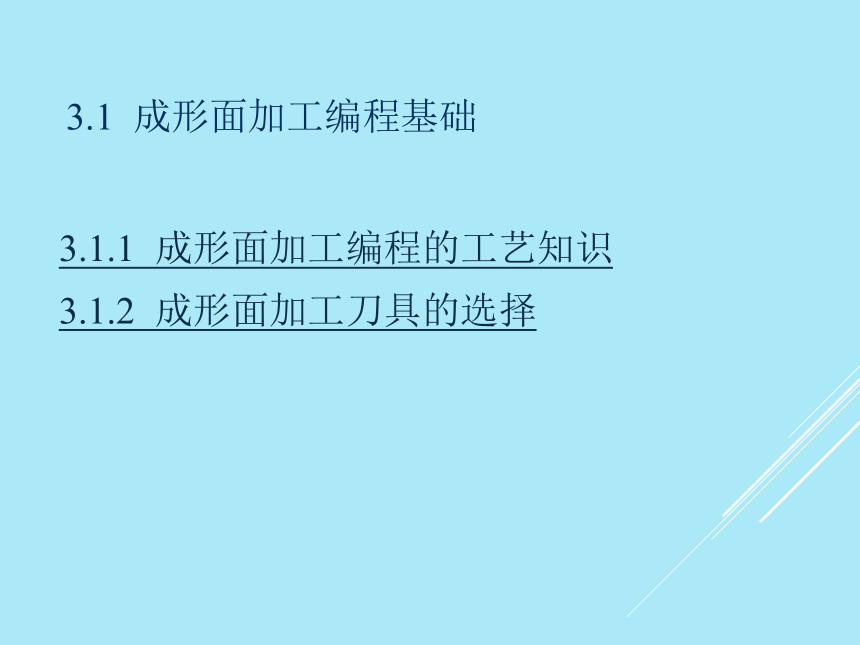

3.1 成形面加工编程基础
3.1.1 成形面加工编程的工艺知识
3.1.2 成形面加工刀具的选择

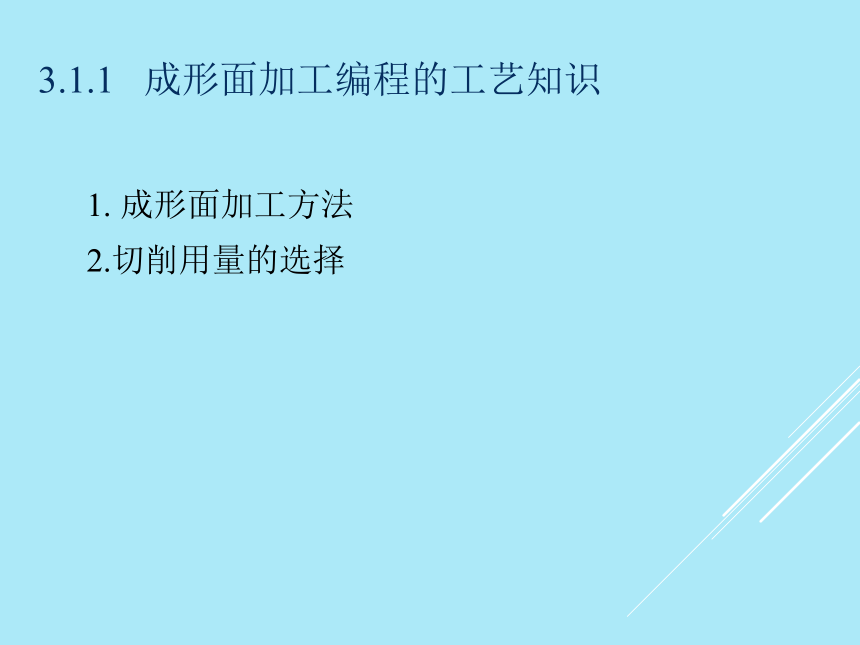

3.1.1 成形面加工编程的工艺知识
1. 成形面加工方法
2.切削用量的选择

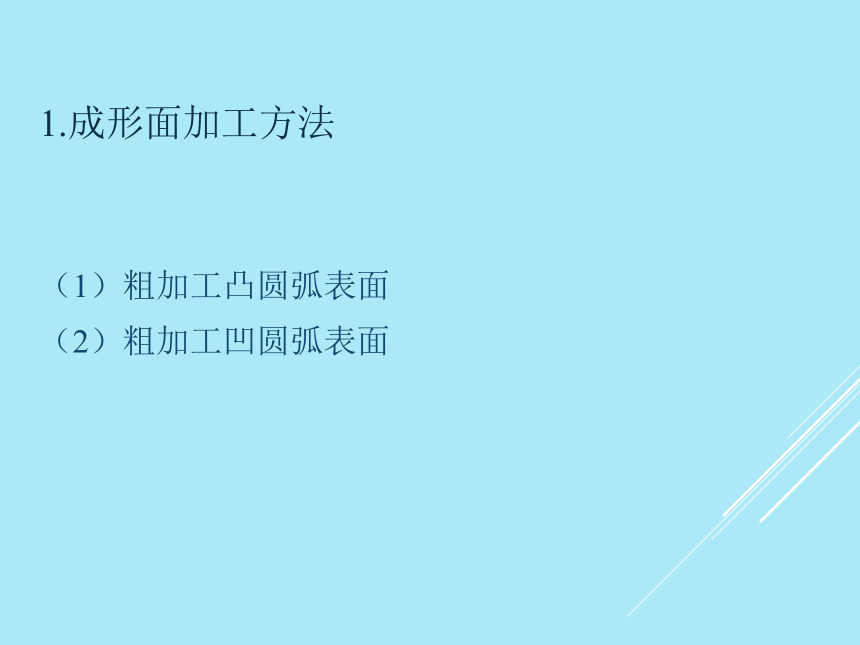

1.成形面加工方法
（1）粗加工凸圆弧表面
（2）粗加工凹圆弧表面

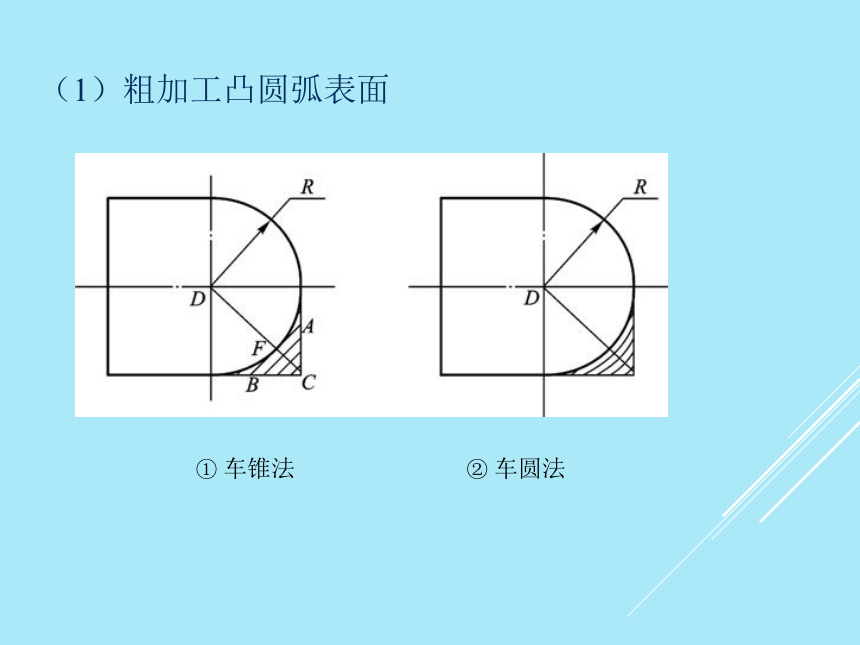

（1）粗加工凸圆弧表面

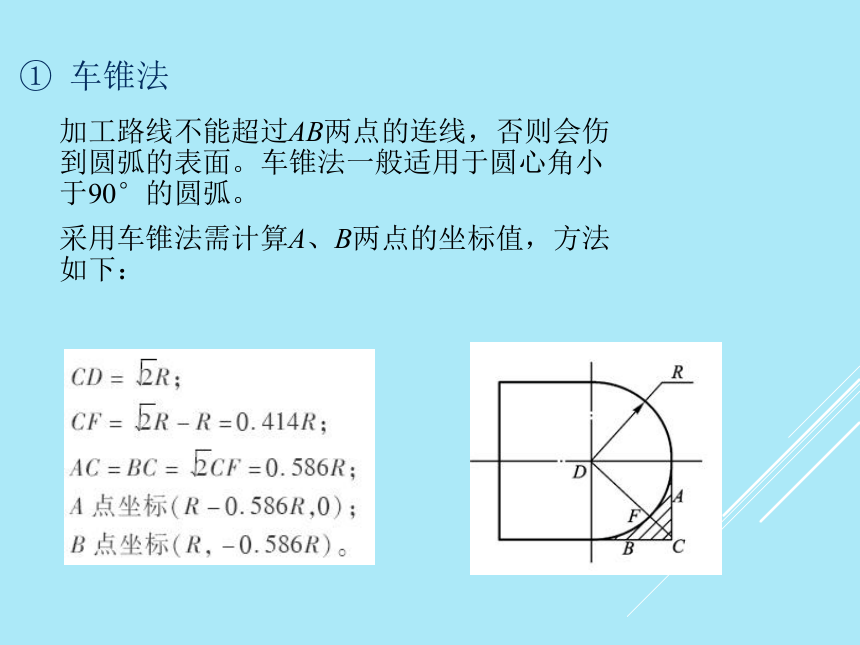

① 车锥法
② 车圆法
加工路线不能超过AB两点的连线，否则会伤到圆弧的表面。车锥法一般适用于圆心角小于90°的圆弧。
采用车锥法需计算A、B两点的坐标值，方法如下：
① 车锥法

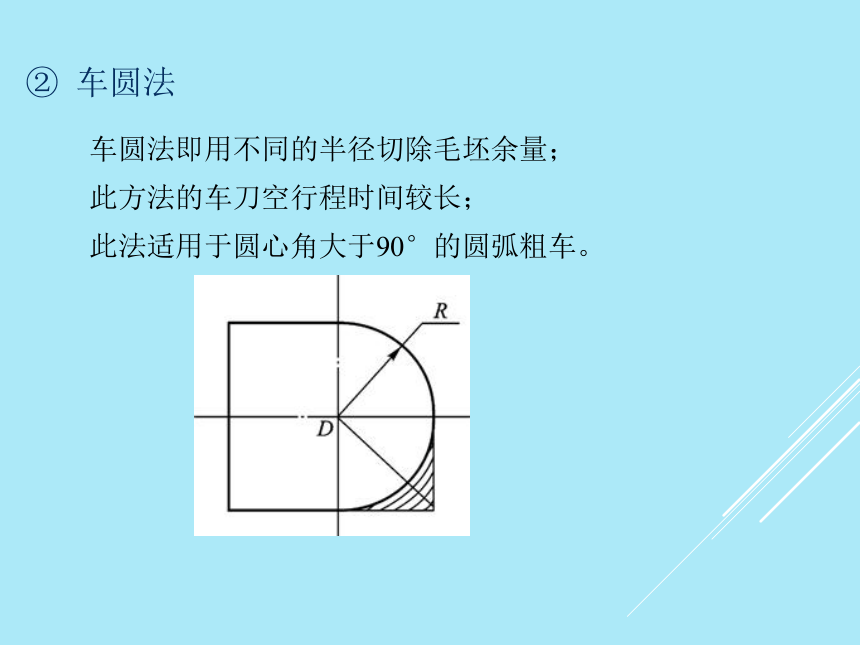

② 车圆法
车圆法即用不同的半径切除毛坯余量；
此方法的车刀空行程时间较长；
此法适用于圆心角大于90°的圆弧粗车。
(2) 粗加工凹圆弧表面
2.切削用量的选择
由于成形面在粗加工中常常出现切削不均匀的情况，背吃刀量应小于外圆面及圆锥面加工的背吃刀量。
一般粗加工背吃刀量取ap=1～1.5mm。
精加工背吃刀量取ap=0.2～0.5mm。
进给速度也较低。
3.1.2 成形面加工刀具的选择
1．刀具的种类
2．刀具的特点及选用
1.刀具的种类
加工成形面一般使用的刀具有尖形车刀和圆弧形车刀。
圆弧形车刀的主要特征是 构成主切削刃的刀刃形状为一条轮廓误差很小的圆弧，该圆弧刃每一点都是圆弧形车刀的刀尖，因此刀位点在圆弧的圆心上。
2.刀具的特点及选用
（1）尖形车刀
（2）圆弧形车刀
（1）尖形车刀
对于大多数精度要求不高的成形面，一般可选用尖形车刀。选用这类车刀切削圆弧，一定要选择合理的副偏角，防止副切削刃与已加工圆弧面产生干涉。
如右图所示，刀具在点P产生干涉。
（2）圆弧形车刀
圆弧形车刀用于切削内、外表面，特别适宜于车削各种光滑连接的成形面，加工精度和表面粗糙度较尖形车刀高。
在选用圆弧车刀切削圆弧时，切削刃的圆弧半径应小于或等于零件凹形轮廓上的最小曲率半径。
一般加工圆弧半径较小的零件，可选用成形圆弧车刀，刀具的圆弧半径等于工件圆弧半径，使用G01直线插补指令用直进法加工。
课堂小结：
1、成型面加工编程的工艺知识
2、成型面加工刀具的选择
谢谢观看！
