资源简介

(共26张PPT)
● 3.1 图像采集
扫描仪
数码相机
从屏幕抓图（实验课）
触摸屏
打印机
投影仪
教学进程

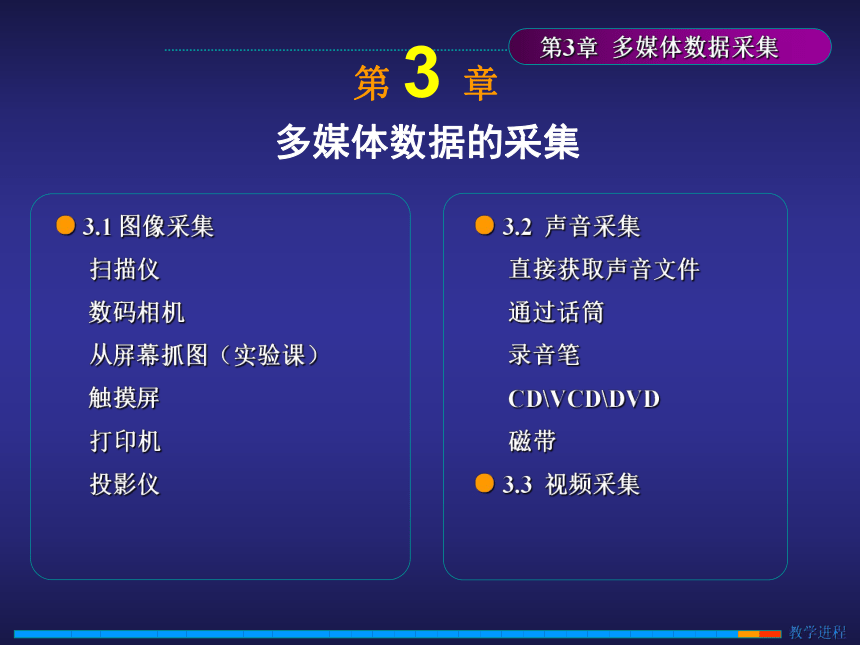

第3章 多媒体数据采集
● 3.2 声音采集
直接获取声音文件
通过话筒
录音笔
CD\VCD\DVD
磁带
● 3.3 视频采集
第 3 章
多媒体数据的采集

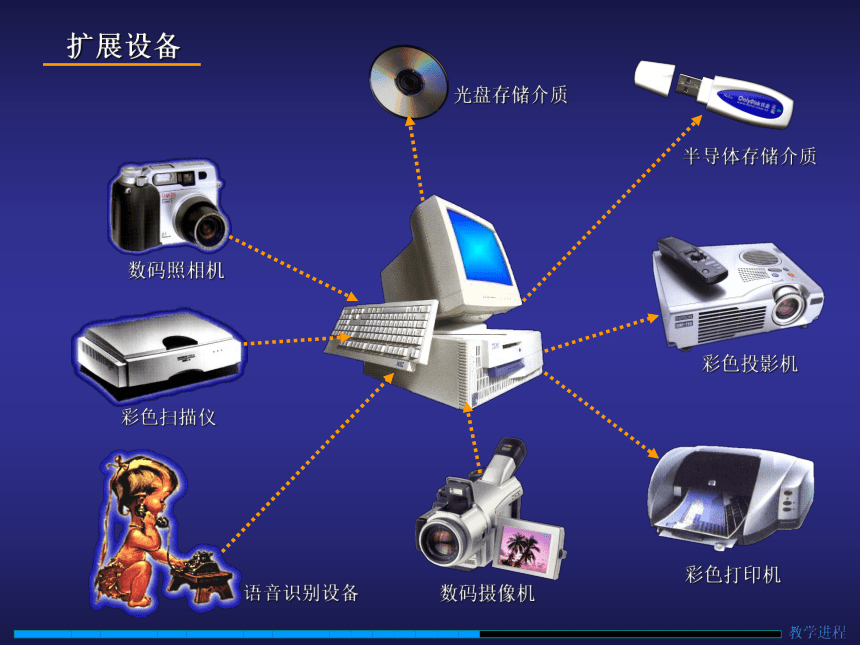

扩展设备
数码照相机
彩色扫描仪
语音识别设备
光盘存储介质
半导体存储介质
数码摄像机
彩色投影机
彩色打印机
教学进程

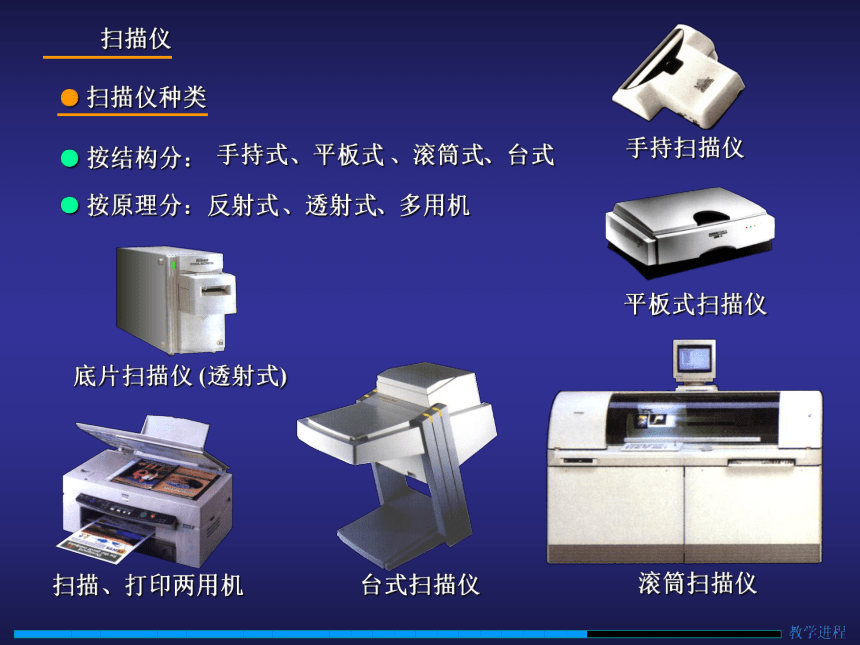

● 扫描仪种类
台式扫描仪
平板式扫描仪
底片扫描仪 (透射式)
扫描仪
手持扫描仪
滚筒扫描仪
扫描、打印两用机
● 按结构分：
● 按原理分：反射式
手持式
、平板式
、滚筒式
、台式
、透射式
、多用机
教学进程
● 透射式扫描原理
扫描样张
光电转换器
光源
底片扫描仪
●
扫描样张
光电转换器
导轨
光源
数字信号输出
扫描基本工作原理
● 反射式扫描原理
数字信号输出
识别反射光线
识别穿透光线
平板式扫描仪
教学进程
●

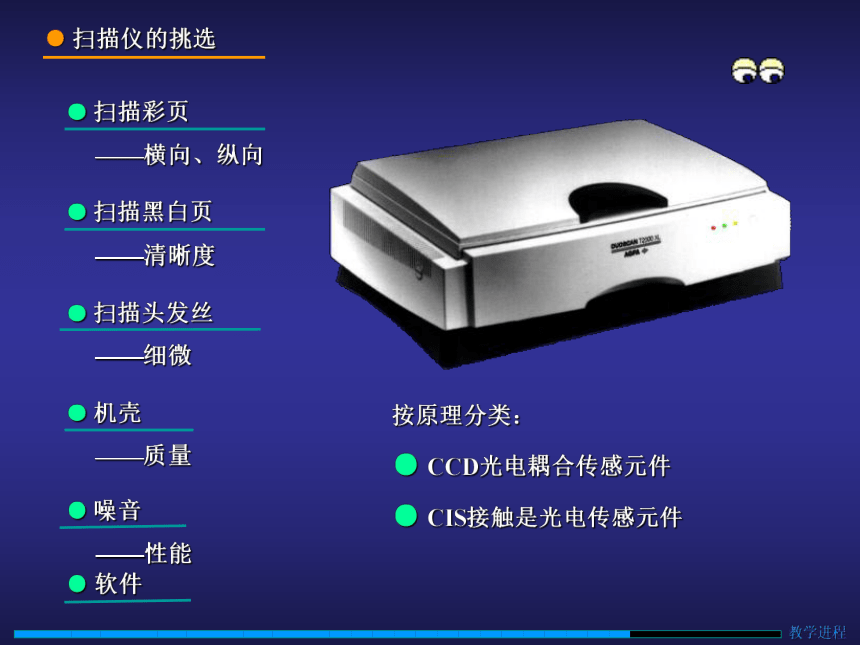

扫描仪的挑选
● 扫描彩页
——横向、纵向
● 扫描黑白页
——清晰度
● 扫描头发丝
——细微
● 机壳
——质量
● 噪音
——性能
教学进程
按原理分类：
● CCD光电耦合传感元件
● CIS接触是光电传感元件
● 软件
●

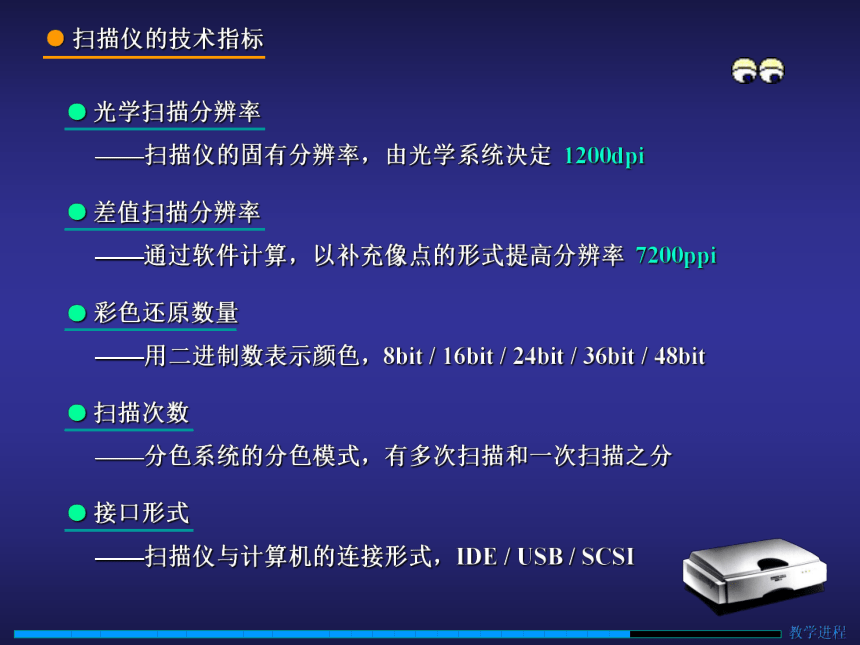

扫描仪的技术指标
● 光学扫描分辨率
——扫描仪的固有分辨率，由光学系统决定 1200dpi
● 差值扫描分辨率
——通过软件计算，以补充像点的形式提高分辨率 7200ppi
● 彩色还原数量
——用二进制数表示颜色，8bit / 16bit / 24bit / 36bit / 48bit
● 扫描次数
——分色系统的分色模式，有多次扫描和一次扫描之分
● 接口形式
——扫描仪与计算机的连接形式，IDE / USB / SCSI
教学进程
中档数码照相机

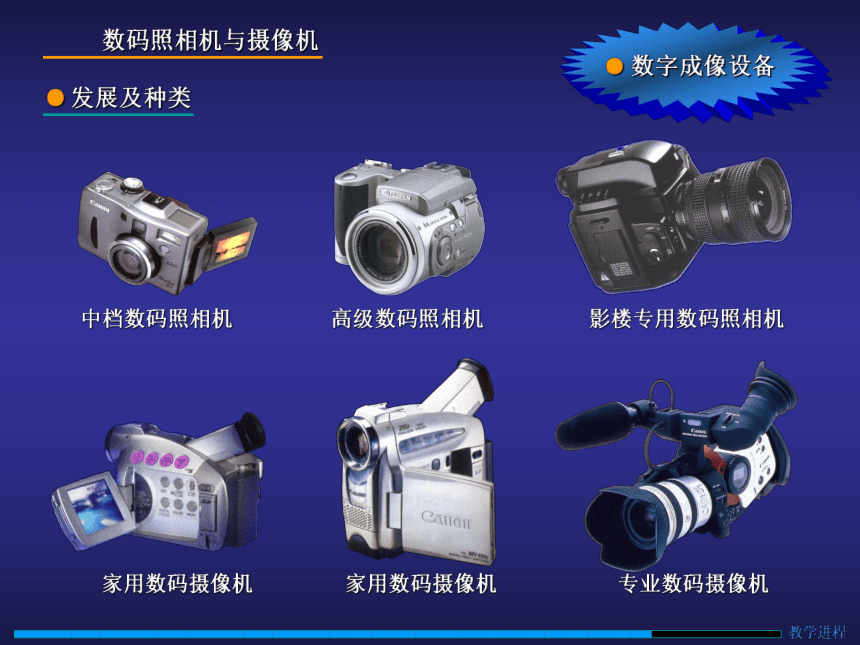

数码照相机与摄像机
● 发展及种类
高级数码照相机
影楼专用数码照相机
家用数码摄像机
● 数字成像设备
专业数码摄像机
家用数码摄像机
教学进程

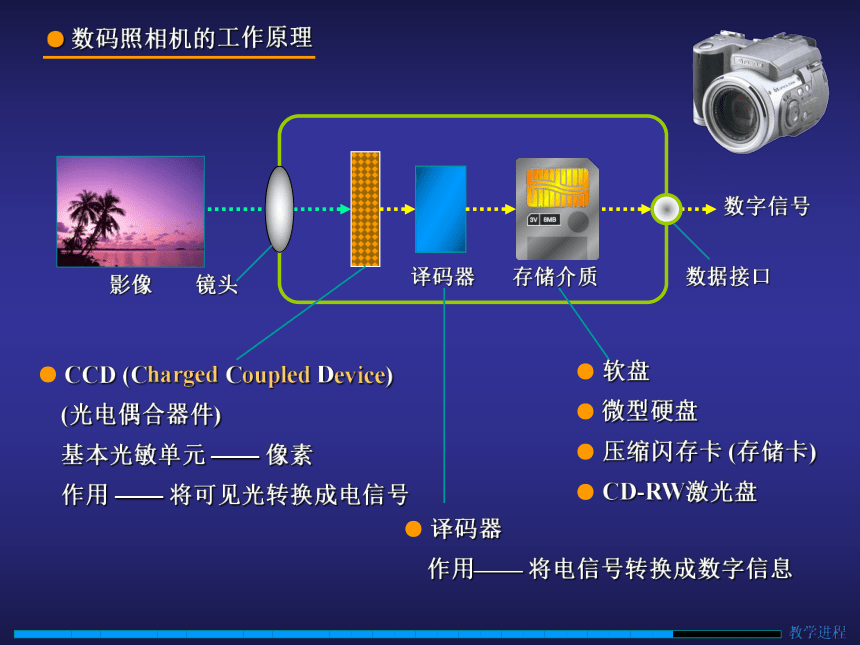

● 数码照相机的
镜头
影像
数字信号
工作原理
译码器 存储介质 数据接口
● 软盘
● 微型硬盘
● 压缩闪存卡 (存储卡)
● CD-RW激光盘
● 译码器
作用—— 将电信号转换成数字信息
● CCD (Charged Coupled Device)
(光电偶合器件)
基本光敏单元 —— 像素
作用 —— 将可见光转换成电信号
教学进程
●
技术指标
● 曝光模式
● 广角、微距拍摄
数字信号
译码器 存储介质 数据接口
● 像素数量 (200万 ~ 2200万)
● CCD排列方式和尺寸
直排列 交错排列
● CF卡 (Compact Flash)
内置ATA/IDE控制
最大容量1GB
● SM卡 (Smart Media)
最大容量128MB
● MS卡 (Memory Stick)
SONY专用、高速
最大容量1GB
● XD卡 (XD-Picture)
最大容量8GB
● 电源
● 品牌
● 其他功能
● 光学变焦与数码变焦
教学进程
摄像机
● 数字成像设备
教学进程
●
技术指标
● 价格和功能
● 感光器件CCD
● 镜头
● 操作菜单
● 外形体积
● 静像拍摄能力
● LCD液晶取景器
● 配件
从屏幕抓取图像
1、Windows的屏幕拷贝命令：PrScrn
2、专业屏幕捕捉软件HyperSnap（实验）
3、捕捉摄像头图像
教学进程
● 触摸屏 — 输入设备，坐标定位装置
触摸屏
● 触摸屏分类
显示器
触摸检测装置
触摸屏控制卡
驱动程序
● 作 用 — 将坐标信息送入计算机
● 电阻触摸屏
特点：塑料，表面怕划伤
作用：不怕油污，公共场
电缆
教学进程
● 电容触摸屏
特点：表面坚硬，不怕划
缺点：漂移现象严重，受磁场干扰
● 声波触摸屏
特点：清晰，精确度高
缺点：灰尘油污阻碍运行
●
电阻触摸屏
●
+5V
+5V
0V
0V
X方向
Y方向
第1层 I TO
第2层 I TO
第1层 I TO
第2层 I TO
R
触摸屏种类及其技术特点
—— 将检测到的电阻值R转换成坐标数字信息
教学进程
●
表面声波触摸屏
●
发射
X方向
Y方向
第1层
第2层
发射
接收
接收
第1层 I TO
第2层 I TO
●电容触摸屏 —— 将触摸压力点的位置和压力转换成坐标信息
—— 将阻挡声波的位置转换成坐标数字信息
触摸屏种类及其技术特点
教学进程
● 各种类型的打印机
喷墨打印机
喷墨打印、扫描两用机
彩色激光打印机
打印机
喷墨打印机(喷绘)
喷墨打印机
照片打印机
教学进程
●
打印机重要参数
● 打印精度： 720 ~ 2880dpi
● 打印速度：ppm (页/分钟)
● 打印介质：普通纸、专用纸、照片纸、胶片、转印纸等
● 耗材成本：墨盒、颜料等
● 售后
● 喷墨打印原理
墨盒
微压电片
喷嘴
纸张
6基色打印头
打印数据
48喷嘴 48喷嘴 48喷嘴 …… (48喷嘴×6=288喷嘴)
教学进程
投影机
● 数字化设备，主要用于计算机信息的显示，是计算机设备的延伸。
CRT 阴极射线管投影机
LCD 液晶投影机
DLP 数字光处理投影机
LCOS 硅液晶投影机
教学进程
投影机
教学进程
●
技术指标
● 分辨率
● 亮度：流明、勒克斯、ANSI流明
● 重量：便携式、台式、固定安装式
● 均匀度
● 对比度
● 灯泡寿命：LCD、DLP、LCOS
● 特殊功能
● 保修期
● 采集途径
声音采集
● 直接获取声音文件
● 通过话筒或线路录制声音
教学进程
● 使用GoldWave专业软件录音
● 使用录音笔、mp3录制声音
● 从CD、VCD、DVD等提取音频数据
● 磁带数字化
● 采集途径
视频采集
●使用摄像头
● 电视视频的捕捉
教学进程
● 模拟视频捕捉
● DV摄像机采集
● 动态屏幕捕捉
● 文件视频捕捉
一、选择题：
1、多媒体技术的主要特性有( )。
（1）多样性 （2）集成性 （3）交互性 （4）实时性
A .（1） B .（1）（2）C .（1）（2）（3） D . 全部
2、请根据多媒体的特性，判断以下属于多媒体范畴的是( )。
A、彩色画报 B、有声图书 C、交互式视频游戏
D、彩色电视
3．适合作三维动画的工具软件是( )。
A．Authr ware B．Photoshop
C． Auto CAD D．3D MAX
4、下列采集的波形声音质量最好的是（）
A.单声道、8位量化、22.5kHz采样频率
B.双声道、8位量化、22.5kHz采样频率
C.单声道、16位量化、22.5kHz采样频率
D.双声道、16位量化、44.1kHz采样频率
5. 什么时候需要使用MIDI ( ) (l)想音乐质量更好时
(2)想做网络游戏背景音乐又不影响游戏运行速度时 (3)用音乐伴音,而对音乐质量的要求又不是很高时 (4)没有足够的硬盘存储波形文件时 A.仅(l) B.(2),(3) C.(2),(3),(4) D.(3),(4)
6.下列那种论述是正确的：（ ）
A .音频卡的分类主要是根据采样的频率来分，频率越高，音质越好
B .音频卡的分类主要是根据采样的压缩比来分，压缩比越大，音质越好。
C .音频卡的分类主要是根据接口功能来分，接口功能越多，音质越好
D .音频卡的分类主要是根据采样量化的位数来分，位数越高，量化精度越高，音质越好。
7.一般说来，要求声音的质量越高，则( )。
A．分辨率越低和采样频率越低
B．分辨率越高和采样频率越低
C. 分辨率越低和采样频率越高
D．分辨率越高和采样频率越高
二、判断题:
1、硬盘的转速是衡量硬盘好坏的关键因素之一，它的转速越快越好。（）
2、购买硬盘时应尽量选择大容量缓存的硬盘。（）
3、光盘上的数据存储是按轨道的方式存储的，与硬盘相同，它们的轨道都是一组同心圆。（）
4、光驱在一秒的时间内所能读取的最大数据量称为平均寻道时间。
5、“康宝”光驱能读取DVD但是不能刻录光盘。（）
6、平板式音箱一般要配合低音炮使用，而且CPU占用率很高。( )
7、信噪比式衡量音箱放大器的主要因素之一，信噪比越大则说明质量就越好。（）
三、填空题：
1、在屏幕上看到的图像数据都存储在_________里面。
2、DVD是利用______数据压缩技术标准。
3、按可读写与否可以将光驱分为_____和______。
4、个人多媒体计算机的英文缩写是_____。
四、简答题
1、CD-R、 CD-RW、 MO分别具有什么读写性质？
2、MPC有哪些基本硬件设备？
