2.1 多媒体计算机的硬件
2.2 多媒体计算机的软件
第 2 章
多媒体计算机的组成
什么是MPC
MPC标准的基本内容
(1) 对个人计算机增加多媒体功能所需的软硬件进行最低标准的规范
(2) 规定多媒体个人计算机硬件设备和操作系统等的量化标准
(3) 制定高于MPC基本标准的升级规范
(4) 制定MPC三项基本标准 (MPC-1 / 2 / 3)
●
MPC —— Multimedia Personal Computer
多媒体个人计算机
● 符合MPC标准的具有多媒体功能的个人计算机
教学进程
MPC的基本结构
键盘
显示器
内存储器
中央处理器
显示卡
声卡
CD-ROM
外存储器
音响设备
鼠标
教学进程

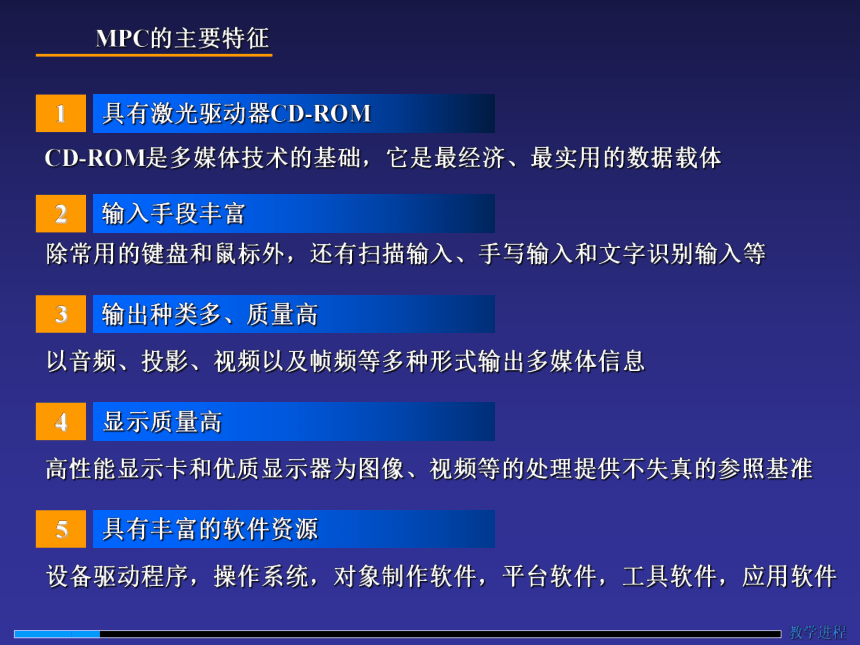

MPC的主要特征
教学进程
具有激光驱动器CD-ROM
CD-ROM是多媒体技术的基础，它是最经济、最实用的数据载体
1
输入手段丰富
除常用的键盘和鼠标外，还有扫描输入、手写输入和文字识别输入等
2
输出种类多、质量高
以音频、投影、视频以及帧频等多种形式输出多媒体信息
3
显示质量高
高性能显示卡和优质显示器为图像、视频等的处理提供不失真的参照基准
4
具有丰富的软件资源
设备驱动程序，操作系统，对象制作软件，平台软件，工具软件，应用软件
5
●
MPC的硬件标准

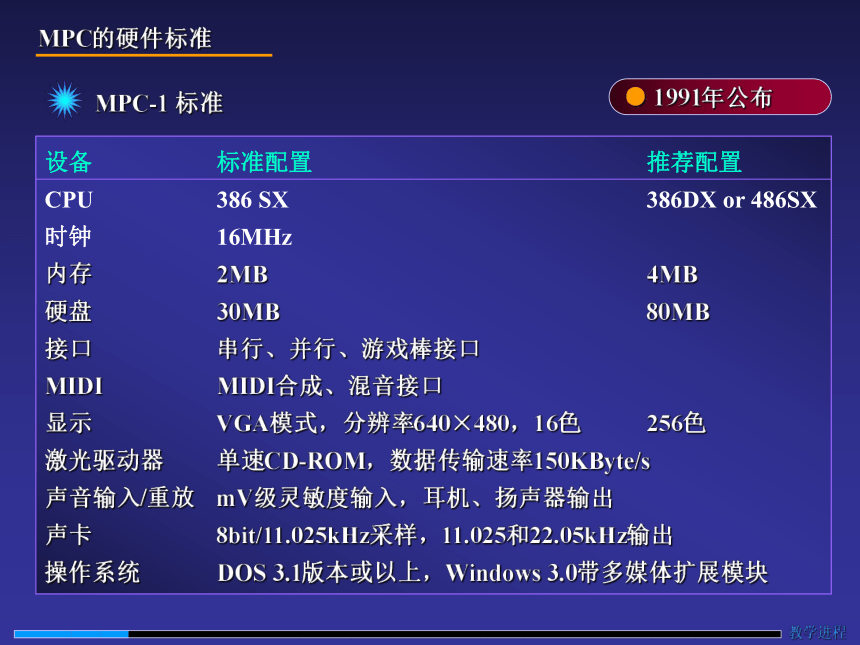

MPC-1 标准
设备 标准配置 推荐配置
CPU 386 SX 386DX or 486SX
时钟 16MHz
内存 2MB 4MB
硬盘 30MB 80MB
接口 串行、并行、游戏棒接口
MIDI MIDI合成、混音接口
显示 VGA模式，分辨率640×480，16色 256色
激光驱动器 单速CD-ROM，数据传输速率150KByte/s
声音输入/重放 mV级灵敏度输入，耳机、扬声器输出
声卡 8bit/11.025kHz采样，11.025和22.05kHz输出
操作系统 DOS 3.1版本或以上，Windows 3.0带多媒体扩展模块
1991年公布
教学进程
●

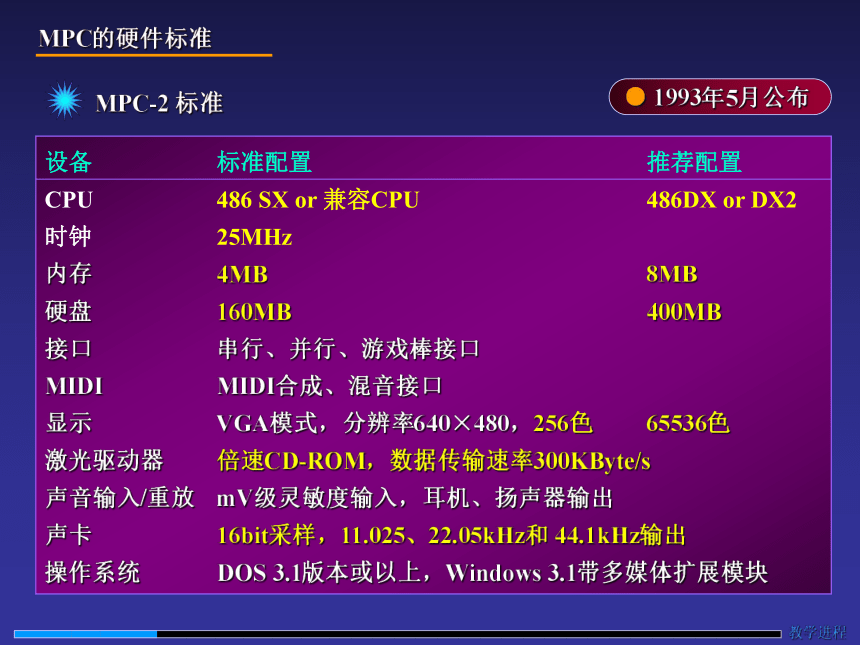

MPC-2 标准
设备 标准配置 推荐配置
CPU 486 SX or 兼容CPU 486DX or DX2
时钟 25MHz
内存 4MB 8MB
硬盘 160MB 400MB
接口 串行、并行、游戏棒接口
MIDI MIDI合成、混音接口
显示 VGA模式，分辨率640×480，256色 65536色
激光驱动器 倍速CD-ROM，数据传输速率300KByte/s
声音输入/重放 mV级灵敏度输入，耳机、扬声器输出
声卡 16bit采样，11.025、22.05kHz和 44.1kHz输出
操作系统 DOS 3.1版本或以上，Windows 3.1带多媒体扩展模块
1993年5月公布
MPC的硬件标准
教学进程
●

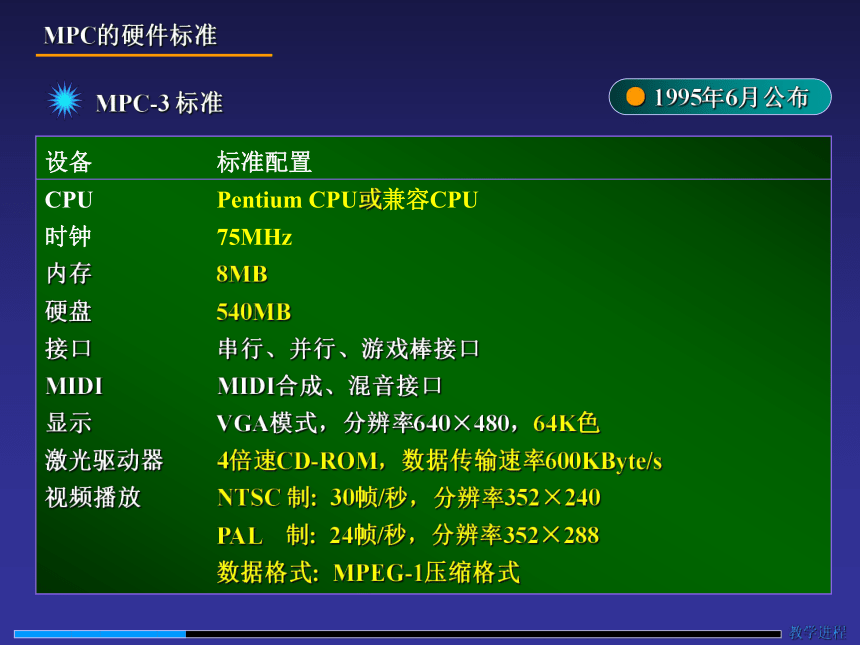

MPC-3 标准
设备 标准配置
CPU Pentium CPU或兼容CPU
时钟 75MHz
内存 8MB
硬盘 540MB
接口 串行、并行、游戏棒接口
MIDI MIDI合成、混音接口
显示 VGA模式，分辨率640×480，64K色
激光驱动器 4倍速CD-ROM，数据传输速率600KByte/s
视频播放 NTSC 制: 30帧/秒，分辨率352×240
PAL 制: 24帧/秒，分辨率352×288
数据格式: MPEG-1压缩格式
1995年6月公布
MPC的硬件标准
教学进程

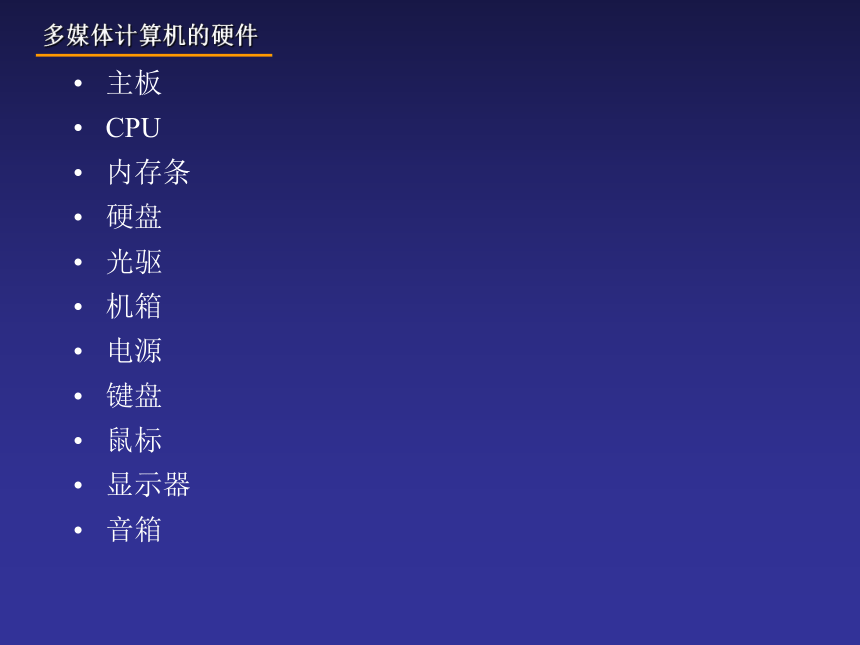

多媒体计算机的硬件
主板
CPU
内存条
硬盘
光驱
机箱
电源
键盘
鼠标
显示器
音箱

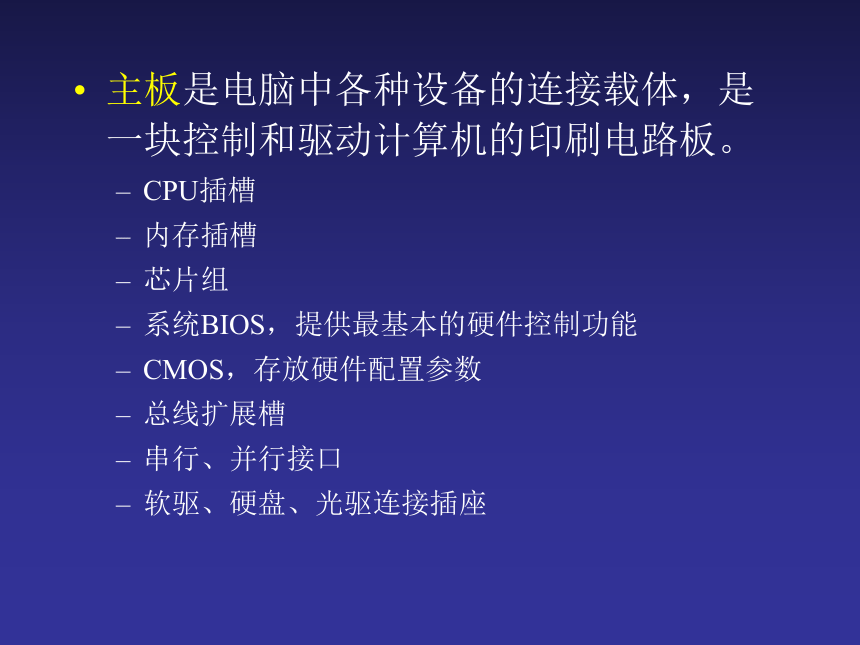

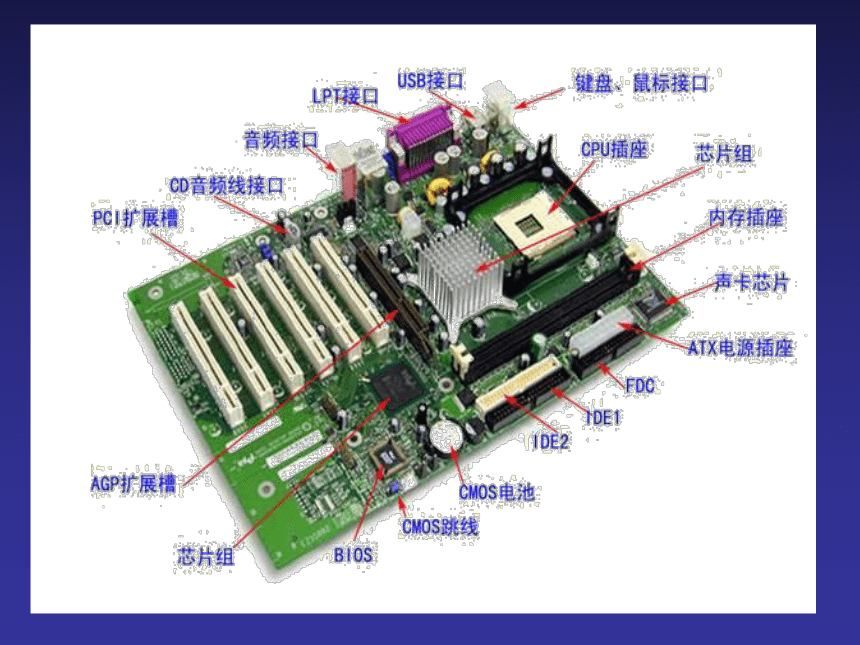

主板是电脑中各种设备的连接载体，是一块控制和驱动计算机的印刷电路板。
CPU插槽
内存插槽
芯片组
系统BIOS，提供最基本的硬件控制功能
CMOS，存放硬件配置参数
总线扩展槽
串行、并行接口
软驱、硬盘、光驱连接插座

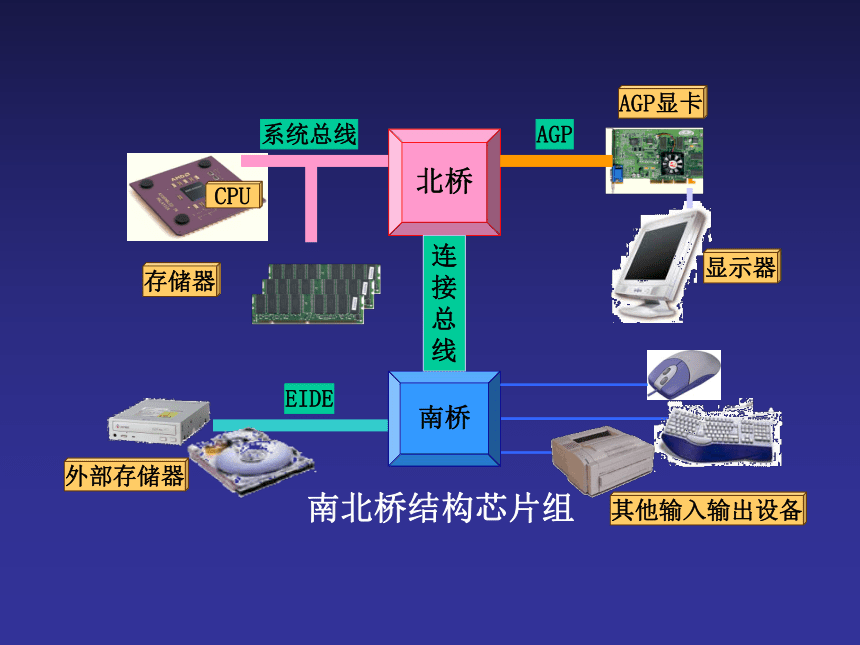

芯片组：是在微机系统中与微处理器配套的辅助电路，CPU通过这些芯片组完成系统的辅助功能，是主板的核心
北桥芯片：负责与CPU的联系，并控制内存、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP插槽等支持
南桥芯片：负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等
北桥
南北桥结构芯片组
南桥
外部存储器
CPU
存储器
其他输入输出设备
连
接
总
线
系统总线
显示器
AGP
AGP显卡
EIDE
CPU是计算机完成数据处理的关键部件。主要功能就是根据程序指令代码产生各种控制，完成数据的计算和数据的存储管理
2.1.3 MPC的硬件标准
CPU主要取决于频率和二级缓存，频越高、二级缓存越大，速度越快，未来CPU会有三级缓存、四级缓存等，都影响响应速度。
主流桌面级CPU厂商主要有INTEL和AMD两家。Intel平台的低端是赛扬和奔腾系列，高端是酷睿2（已成功代替酷睿1）09年作为下一代更先进的CPU I7也上市了，在此不久后32NM6核心I9也可能于2011年上市。
内存：用来存储计算机工作时使用的各类信息（程序和数据）的部件,是直接与CPU相联系的存储设备，是微型计算机工作的基础，位于主板上
内存的种类：只读存储器ROM和随机访问存储器RAM
SDRAM的中文含义是“随机动态储存器”。
DDR中文含义是“双倍速率随机储存器”。
一线内存品牌厂家均推出了自己的DDR3内存，
如金士顿、宇瞻、威刚、海盗船、金邦等。
2.2 基本硬件
2.2.1
HD (hard-disk) ——硬盘驱动器
● HD的构成
硬盘驱动器
● HD接口技术
● IDE：ATA、Ultra ATA、DMA、Ultra DMA
● SATA接口
● SCSI接口
● 硬盘的主要性能指标
● 容量、转速、稳定性、数据缓存、平均寻道时间、硬盘噪音、S.M.A.R.T技术
教学进程
硬盘存储容量＝磁头数×柱面数×每磁道扇区数×每扇区字节数
柱面
扇区
磁道
单柱面磁道扇区划分图
磁道
扇区
磁头
2.2.1
硬盘驱动器
（Solid State Disk、IDE FLASH DISK）
是由控制单元和存储单元（FLASH芯片）组成，简单的说就是用固态电子存储芯片阵列而制成的硬盘(目前最大容量为TB)
SSD固态硬盘:
2.2 基本硬件
2.2.1
DRIVE——光驱
(1) 激光驱动器 (2) 光盘
● 激光存储器的构成
激光存储器
● CD-ROM的性质
● 只读属性 (用户不能写入，只能读出)
● 光学存储原理 (激光烧结)
● CD-RW (ReWritable) 的性质
● 可读写属性 (CD-R盘片：追加写/读 CD-RW盘片：可读/擦写)
● 光学存储原理 (激光烧结)
教学进程
●
CD-ROM工作原理
激光头
聚碳酸酯片基
铝反射层
标签表面
聚焦透镜
激光源
数字信号
电信号
光电转换
译码
数据凹坑
激光盘
教学进程
● 纠错能力
● 稳定性
—— 磁头阅盘无数
● 速度
——衡量光盘驱动器传输数据速率的指标叫做倍速，一倍速率=150KB/秒
● 接口
—— 串口
● DVD 标准 (Digital Versatile Disk)
—— 采用MPEG-2压缩技术的标准，可存放488分钟影片、
4.7GB～17GB的数据
DVD光驱
●
教学进程
● MO 磁光盘存储器（Magnet Optical Disk)
特点是把强磁场和激光同时作用于盘片，使用寿命很长，可无限次地读写，这主要是由于磁介质的磁化次数不受限制的缘故。
● CD-R和CD-RW激光存储器 (Compact Disc-Recordable & Compact disc Rewritable)
—— CD-R 又名“光盘刻录机”，所使用的光盘具有“有限次写，多次读”的性质。CD-RW被称为“可擦写式光盘刻录机”，所使用的激光盘可反复读写。CD-R和CD-RW有内置和外置两种。内置多采用IDE和SCSI接口，外置式采用的接口形式很多。
光驱分类
●
教学进程
●绿盘
花菁+24K金反射层
● 金盘
酞菁+24K金反射层
光盘分类
●
教学进程
● 蓝盘
AZO有机颜料+银反射层
你会选择哪一个呢？？？？
2.2 基本硬件
2.2.1
体积小、重量轻、容量大、携带方便
新存储设备-U盘
教学进程
闪存芯片为存储介质，采用USB的接口，可擦写100万次以上
2.2 基本硬件
2.2.1
由电脑硬盘改装而成，采用USB、IEEE1394接口
新存储设备-移动硬盘
教学进程
2.2.2
显示适配器
显示器
主机箱
主板
显示电缆
显示适配器与显示器
● 显示芯片
64MB ~ 128MB
DDR SGRAM / DDR SDRAM
● 显示内存频率 620 MHz
● RAMDAC:数字信号-模拟信号
● 图形加速功能 三维效果增速
● VGA BIOS芯片：包含控制程序
显示信号输出 显示处理器
教学进程
PCI显卡
比较高档一些的是AGP显示卡，电脑多数都使用AGP的显示卡。
显示卡从早期的单色显示卡、彩色显示卡、加强型绘图显示卡，一直到VGA(Video Graphic Array)显示绘图数组，都是由IBM主导显示卡的规格 ，显示芯片厂商更把3D功能与VGA整合在一起， 即成为所贯称的3D加速卡，3D绘图显示卡
AGP显卡
显卡的组成
CRT——阴极射线管 (显像管)
●
CRT显示器
● 最大分辨率 1600×1200
点距 0.24mm
0.14mm
● 像素点距 0.22~0.25mm
● 行频 (刷新频率、带宽) 200MHz
● 视角 接近180°
● 屏幕尺寸 17、19、21in (可视面积＜屏幕尺寸)
● ￥1100～5500元
球面 柱面 物理纯平(内平面) 视觉纯平 (内曲面)
凸起 略凸起 内凹 平面
● 结构与视觉效果
t
教学进程
●
LCD与等离子显示器
● TN技术 (液晶硅) TFT技术 (非晶硅)
● 屏幕尺寸 15in ~ 27in (PHILIPS200P3)
● 响应时间：25ms ~ 4ms
● 亮度/对比度 300:1 ~ 550:1
● 可视角度 水平：120°~ 160°
垂直： 95°~ 120°
● 色彩还原能力
● 面板：无坏点、无亮点
● 接口类型
● 认证标准
● LCD彩色液晶显示器
● 彩色互动式等离子显示器
● 工作原理完全不同
教学进程
●
显示器健康新概念
● 电源管理、辐射强度
● Energy Star标准
● TCO’92标准
● 电源管理、辐射强度
● 功耗、防火、电源隔离、交流电场感应
● TCO’95标准
● 电源管理、辐射强度
● 功耗、防火、电源隔离、交流电场感应
● 材料再生利用、符合人体工程学的设计
● TCO’99标准
● 电源管理、辐射强度
● 功耗、防火、电源隔离、交流电场感应
● 材料再生利用、符合人体工程学的设计
● 舒适度、健康、环境
符合TCO标准
教学进程
2.2.3
声音适配器
主机箱
主板
音箱
音频信号
数字信号
声音适配器与声音还原
音箱
● 声音适配器 (声卡)
● 作用: 数字信号与模拟信号之间的双向转换
● 主要性能指标：
采样频率、信噪比、频率响应、声道分离度、本底噪音
教学进程
●
声音还原设备
● 普通音箱／耳机
● 分类
● 平板式
● USB式
音频放大器
电源
line 输出端
分频器
Speak 输出端
● 单元音箱
● 2单元音箱
高音
中低音
100Hz 3000Hz 12000Hz
高音
中音
低音
● 3单元音箱
20Hz 3000Hz 12000Hz 20000Hz
教学进程
●
声道与音箱
● 双声道立体声音箱
6 低音炮
音频放大器
1 2 3
4 5
左声道 右声道
右环绕
中置
低音炮
左环绕
低音炮
● 2.1 声道环绕立体声音箱
● 5.1 声道环绕立体声音箱
● 环绕立体声产品
(1) 声卡
(2) 音箱系统
教学进程
●
挑选音箱
● 聆听音调特质
左声道 右声道
中置
低音炮
● 声音属性：高中低
● 声染色
● 利用熟悉的音乐
教学进程
● 类似的环境
● 信噪比
● 数量
● 音量
微型计算机的组装
1. 在主板上安装CPU、CPU风扇和内存条
2. 打开机箱，固定电源盒，在机箱底板上固定主板
3. 连接主板电源线，连接主板与机箱面板上的开关、指示灯、电源开关等连线
4. 安装显示卡；连接显示器，连接键盘和鼠标
5. 安装硬盘和光驱，并连接它们的电源线和数据线
6. 安装声卡并连接音箱
7. 开机前的最后检查和内部清理，加电测试，如有故障应及时排除
8. 开机运行BIOS设置程序，设置系统CMOS参数
9. 保存新的配置，使用启动盘重新启动系统
10.初始化硬盘，即对硬盘进行分区，再将各逻辑驱动器高级格式化
11.安装操作系统，安装硬件驱动程序，安装应用软件
一、选择题：
1、多媒体技术的主要特性有( )。
（1）多样性 （2）集成性 （3）交互性 （4）可扩充性
A .（1） B .（1）（2）C .（1）（2）（3） D . 全部
2、下列配置中哪些是MPC必不可少的（ ）。 A、CD-ROM驱动器
B、高质量的音频卡。
C、高分辨率的图形、图像显示。
D、高质量的视频采集卡。
3、请根据多媒体的特性，判断以下属于多媒体范畴的是( )。
A、彩色画报 B、有声图书 C、交互式视频游戏
D、彩色电视
4．适合作三维动画的工具软件是( )。
A．Authr ware B．Photoshop
C． Auto CAD D．3DS MAX
5、下列采集的波形声音质量最好的是（）
A.单声道、8位量化、22.5kHz采样频率
B.双声道、8位量化、22.5kHz采样频率
C.单声道、16位量化、22.5kHz采样频率
D.双声道、16位量化、44.1kHz采样频率
6. 什么时候需要使用MIDI ( ) (l)想音乐质量更好时 (2〉想连续播放音乐时 (3)用音乐伴音,而对音乐质量的要求又不是很高时 (4)没有足够的硬盘存储波形文件时 A.仅(l) B.(2),(3) C.(2),(3),(4) D.(3),(4)
7.下列关于数码相机的叙述中,正确的是( )
(1)数码相机有内部存储介质 (2)数码相机的关键部件是CCD
(3)数码相机输出的是数字或模拟数据 (4)的数码相机拍照的图像可以通过串行口、SCSI或USB接口送到计算机
A.仅(1) B.(1),(4) C.(l),(2),(4) D.全部
8.下列那种论述是正确的：（ ）
A .音频卡的分类主要是根据采样的频率来分，频率越高，音质越好
B .音频卡的分类主要是根据采样的压缩比来分，压缩比越大，音质越好。
C .音频卡的分类主要是根据接口功能来分，接口功能越多，音质越好
D .音频卡的分类主要是根据采样量化的位数来分，位数越高，量化精度越高，音质越好。
9.一般说来，要求声音的质量越高，则( )。
A．分辨率越低和采样频率越低 B．分辨率越高和采样频率越低
C，分辨率越低和采样频率越高 D．分辨率越高和采样频率越高
二、简答题
1、CD-R CD-RW MO分别具有什么读写性质？
2、MPC有哪些基本硬件设备？
3、声音还原设备有哪些？分别具有什么特点？
