(共58张PPT)

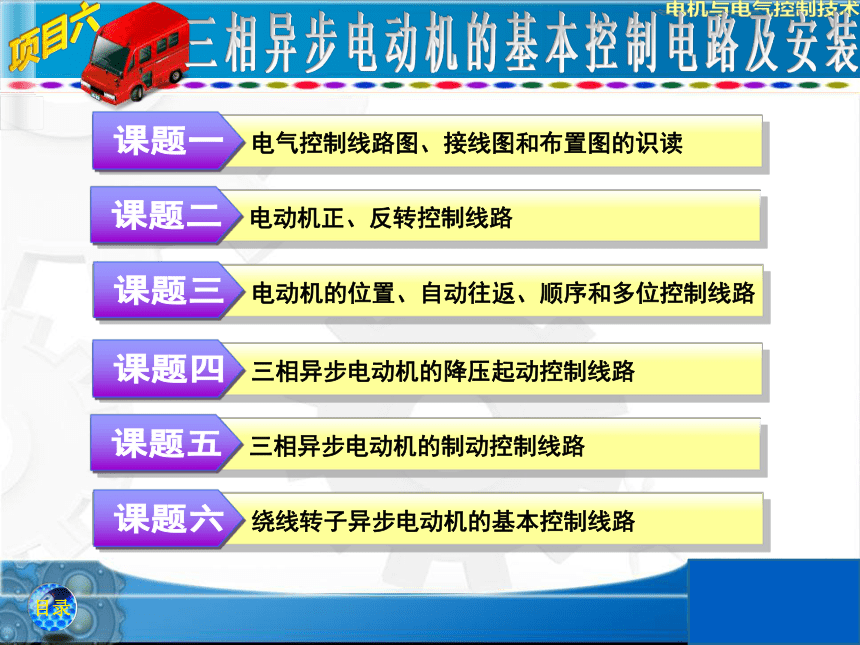

电气控制线路图、接线图和布置图的识读
电动机正、反转控制线路
电动机的位置、自动往返、顺序和多位控制线路
三相异步电动机的降压起动控制线路
三相异步电动机的制动控制线路
绕线转子异步电动机的基本控制线路

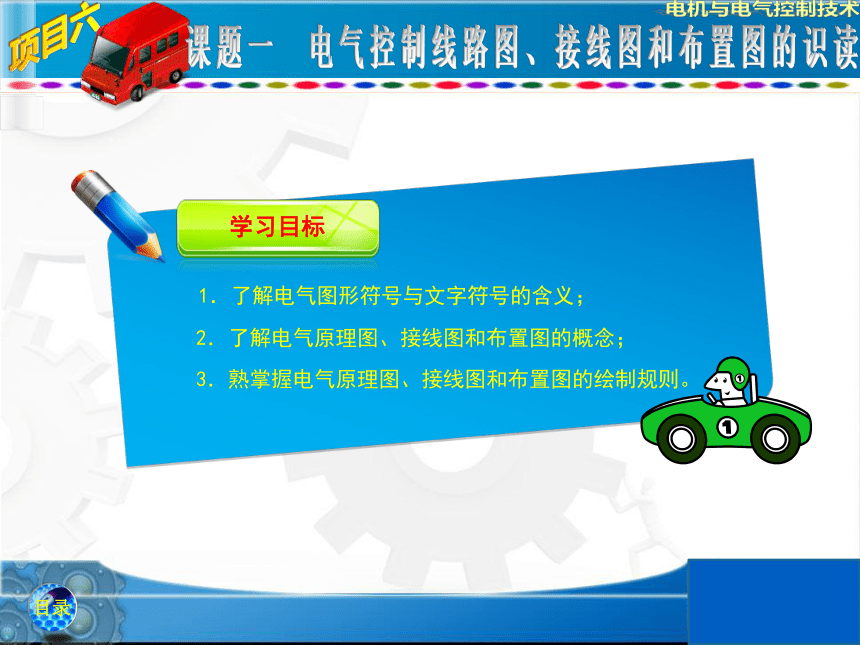

学习目标
1．了解电气图形符号与文字符号的含义；
2．了解电气原理图、接线图和布置图的概念；
3．熟掌握电气原理图、接线图和布置图的绘制规则。
一、电气原理图

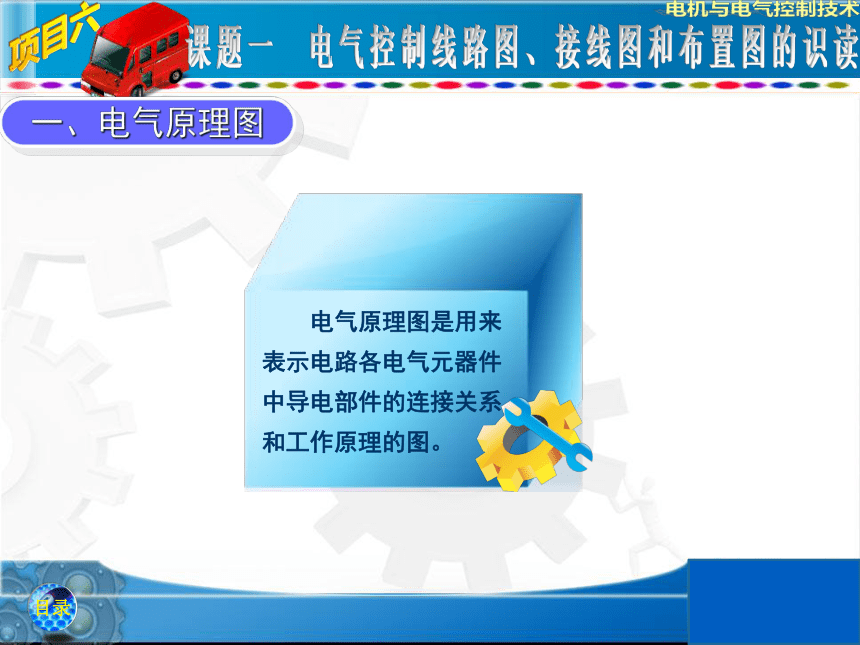

电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图。
CW6132 型
普
通
车
床
电
气
原
理
图
一、电气原理图
1.绘制电气原理图的原则
电路编号法
原理图的布局
电气元器件的画法
电器触头的画法
电气原理图的组成
电气原理图的
绘制标准
线路连接点、交叉点的绘制
1
2
3
4
5
6
7
一、电气原理图

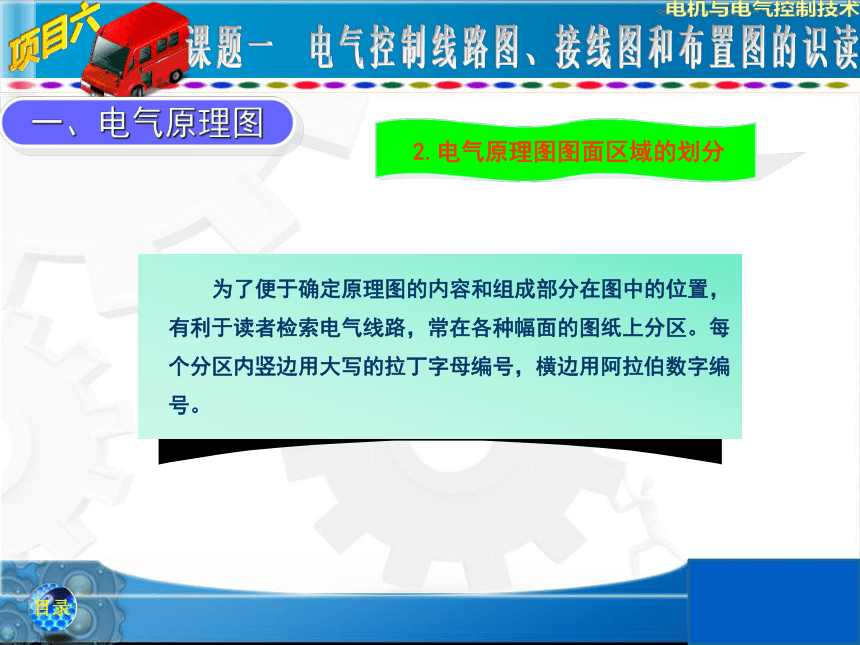

2.电气原理图图面区域的划分
为了便于确定原理图的内容和组成部分在图中的位置，有利于读者检索电气线路，常在各种幅面的图纸上分区。每个分区内竖边用大写的拉丁字母编号，横边用阿拉伯数字编号。
一、电气原理图

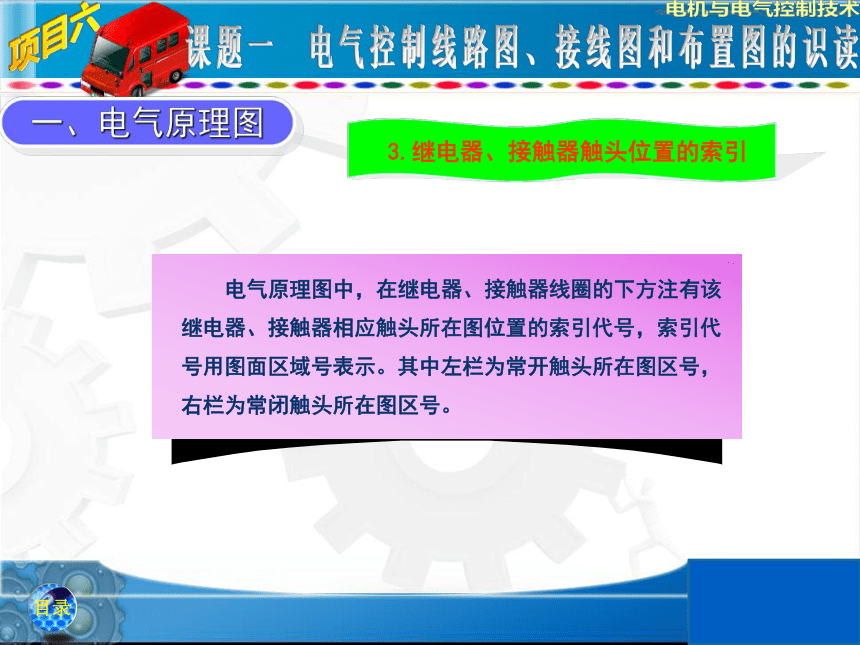

3.继电器、接触器触头位置的索引
电气原理图中，在继电器、接触器线圈的下方注有该继电器、接触器相应触头所在图位置的索引代号，索引代号用图面区域号表示。其中左栏为常开触头所在图区号，右栏为常闭触头所在图区号。
一、电气原理图

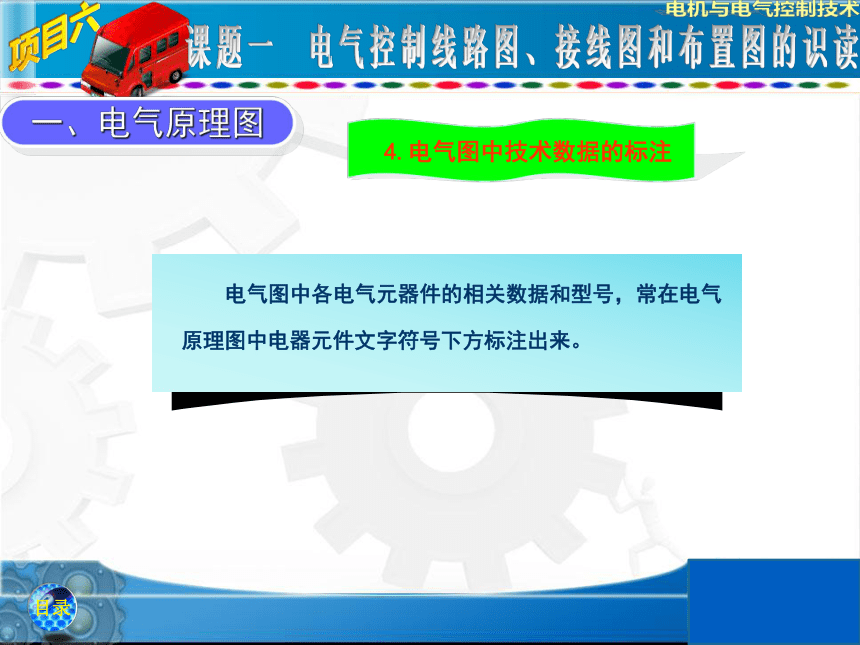

4.电气图中技术数据的标注
电气图中各电气元器件的相关数据和型号，常在电气原理图中电器元件文字符号下方标注出来。
二、电器元件布置图

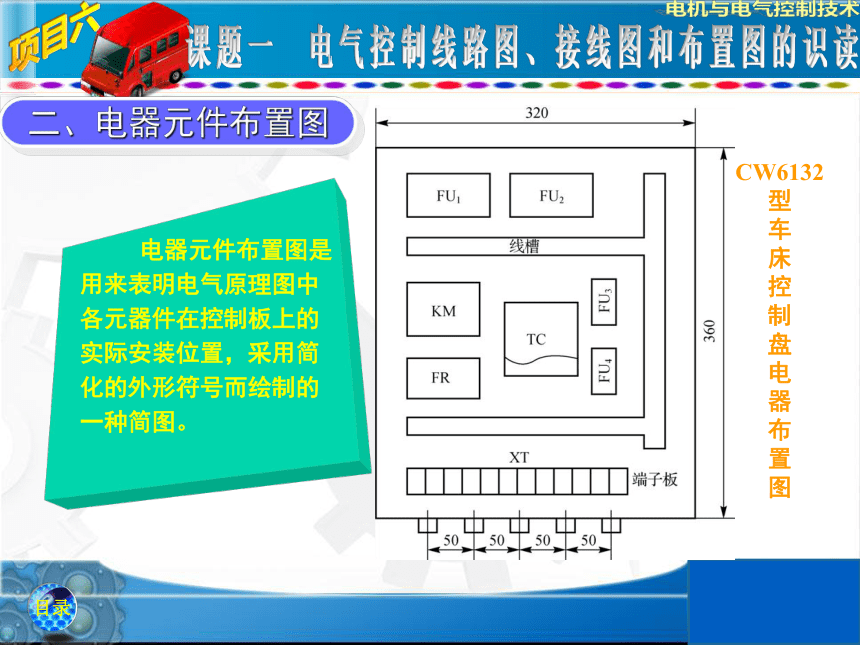

电器元件布置图是用来表明电气原理图中各元器件在控制板上的实际安装位置，采用简化的外形符号而绘制的一种简图。
CW6132型
车
床
控
制
盘
电
器
布
置
图
二、电器元件布置图

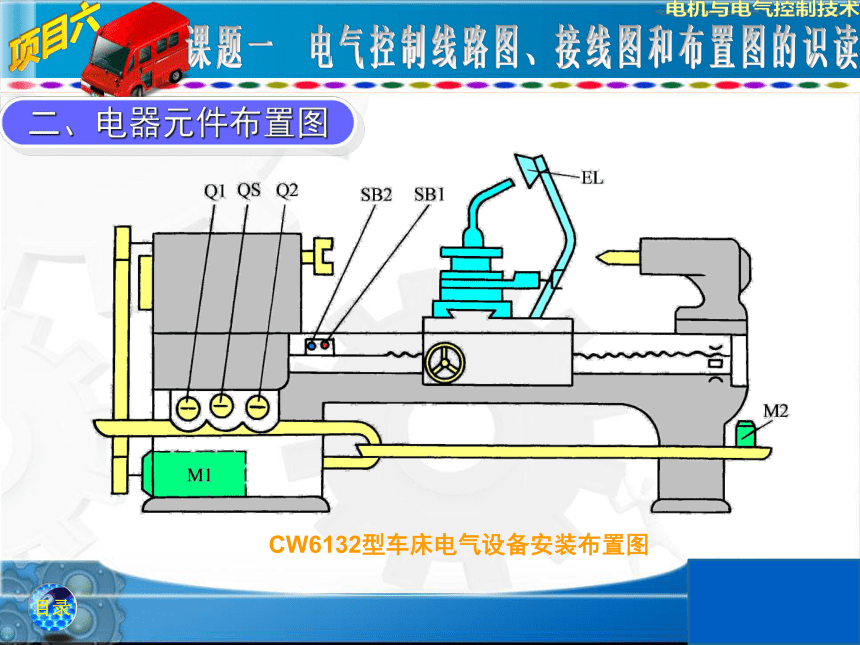

CW6132型车床电气设备安装布置图
三、安装接线图

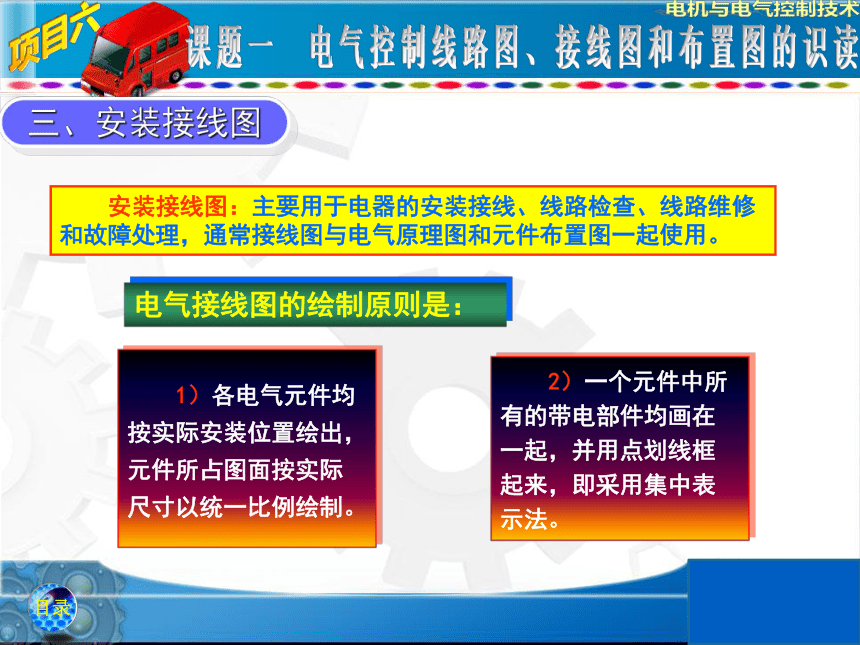

安装接线图：主要用于电器的安装接线、线路检查、线路维修和故障处理，通常接线图与电气原理图和元件布置图一起使用。
电气接线图的绘制原则是：
1）各电气元件均按实际安装位置绘出，元件所占图面按实际尺寸以统一比例绘制。
2）一个元件中所有的带电部件均画在一起，并用点划线框起来，即采用集中表示法。
三、安装接线图

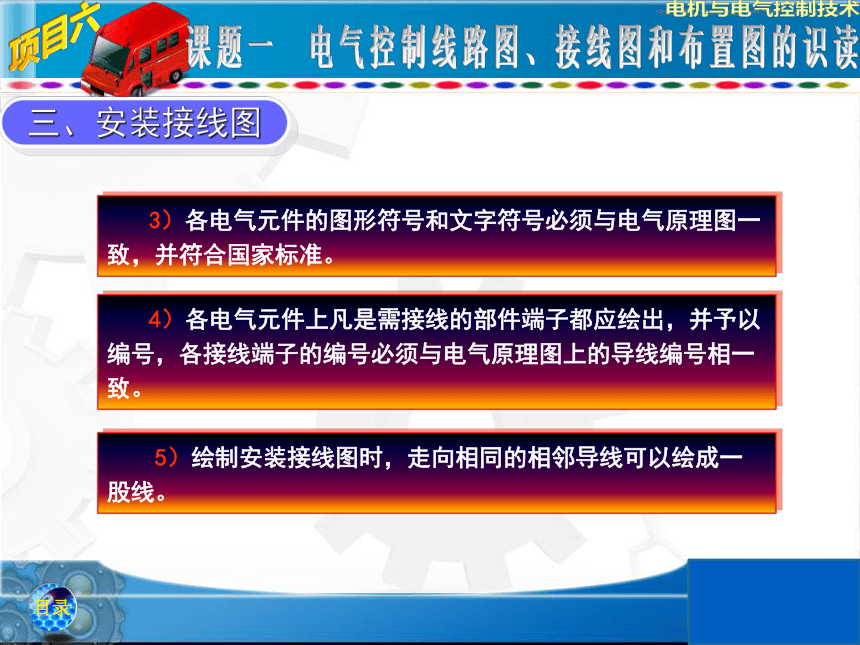

3）各电气元件的图形符号和文字符号必须与电气原理图一致，并符合国家标准。
4）各电气元件上凡是需接线的部件端子都应绘出，并予以编号，各接线端子的编号必须与电气原理图上的导线编号相一致。
5）绘制安装接线图时，走向相同的相邻导线可以绘成一股线。
三、安装接线图
CW6132 型车床电气安装接线图
学习目标
1．正确识别、选用、安装和使用常用低压电器；
2．熟悉常用低压电器的功能、基本结构、工作原理和型号意义；
3．熟悉电动机正、反转控制线路的构成和工作原理；
4. 会安装与检修电动机正反转控制线路。
一、点动与连续运转的控制
电动机点动与连续运转控制电路
一、点动与连续运转的控制
1.点动正转控制电路
一、点动与连续运转的控制
2.开关选择运行状态电路
一、点动与连续运转的控制
3.连续与点动混合正转控制电路
二、正反转控制线路
1.转换开关控制电动机正反转电路
2.无互锁的正反转控制电路
4.按钮、接触器双重互锁的正反转控制电路?
3.接触器联锁的正反转控制电路
学习目标
1．会正确识别、选用、安装、使用行程开关和时间继电器；
2．熟悉行程开关和时间继电器的功能、基本结构、工作原理及型号意义；
3．熟悉电动机位置控制、自动往返控制、顺序控制和多地控制线路的构成和工作原理；
4. 会安装与检修电动机位置控制、自动往返
控制、顺序控制和多地控制线路。
一、顺序控制
顺序控制：要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，这种就是电
动机的顺序控制。
顺序控制可以分成主电路，控制电路来实现。
一、顺序控制
措施：
后启动的接触器控制电路中串接上先启动的接触器的常开触头
主电路中实现两台电动机顺序起动的电路图
一、顺序控制
两台电动机顺序控制电路图
一、顺序控制
一、顺序控制
时间继电器控制的顺序起动电路
二、多地控制
多地控制：能在两地或多地控制同一台电动机（或用电设备）的控制方法，以达到操作方便的目的。
怎样使甲乙两地同时控制一台电机？
课外思考题
KM
SB3
SB2
KM
SB1
SB4
乙地
甲地
FR
方法：两起动按钮并联；两停车按钮串联。
二、多地控制
三地联锁控制电路图
工作台自动往复循环控制电路
三、自动往复循环控制
案例
解析
运料小车的控制
设计一个运料小车控制电路，同时满足以下要求：
1. 小车启动后，前进到A地。然后做以下往复运动：
到A地后停2分钟等待装料，然后自动走向B。
到B地后停2分钟等待卸料，然后自动走向A。
2. 有过载和短路保护。
3. 小车可停在任意位置。
正程
逆程
电机
B
A
运料小车控制电路
M
3~
A
B
C
KM1
FU
Q S
FR
KM2
SQ1 、SQ2 为A、B 两端的限位开关
KT1 、KT2 为 两个时间继电器
主回路
KM1
FR
KM2
SB2
SB1
KM1
SQ1
SQ1
KT1
SQ2
KT2
KM2
KM2
KM1
SQ2
KT1
KT2
SB3
学习目标
1．会正确识别、选用、安装、使用时间和中间继电器；
2．熟悉它们的功能、基本结构、工作原理及型号意义；
3．会正确安装定子绕组串接电阻降压起动控制线路；
4. 会正确安装与检修 Y-△ 降压起动控制线路。
一、定子电路串电阻起动
定子电路串电阻起动自动控制电路图
定子电路串电阻起动是指在电动机起动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用来降低定子绕组上的起动电压 。
二、星形—三角形减压起动控制
1.按钮、接触器控制Y-△降压手动起动电路
二、星形—三角形减压起动控制
2.时间继电器自动控制星形—三角形降压起动电路
QX4 系列自动Y-△起动器电路
三、自耦变压器减压起动控制
XJ01
系
列
自
耦
减
压
起
动
电
路
图
三、自耦变压器减压起动控制
型号 被控制电动机功率/KW 最大工作电流/A 自耦变压器功率/KW 电流互感器变比 热继电器整定电流/A
XJ01—14
XJ01—20
XJ01—28
XJ01—40
XJ01—55
XJ01—75
XJ01—80
XJ01—95
XJ01—100 14
20
28
40
55
75
80
95
100 28
40
58
77
110
142
152
180
190 14
20
28
40
55
75
115
115
115 ——
——
——
——
——
——
300/5
300/5
300/5 32
40
63
85
120
142
2．8
3．2
3．5
表XJ01系列自耦减压起动器技术数据
四、延边三角形降压起动
定子绕组接线图
四、延边三角形降压起动
延边三角形降压起动控制电路
学习目标
1．熟悉电磁抱闸制动器的结构和工作原理；
2．会正确安装电磁抱闸制动器通、断电制动控制线路；
3．熟悉他励直流电动机制动的目的和制动的概念；
4. 掌握他励直流电动机制动的操作方法。
一、电动机单向反接制动控制
反接制动是利用改变电动机电源的相序，使定子绕组产生相反方向的旋转磁场，因而产生制动转矩的一种制动方法。
电动机单向反接制动控制电路
二、电动机可逆运行反接制动控制
电动机可逆运行反接制动控制电路
三、电动机单向运行能耗制动控制
电动机单向运行时间原则能耗制动控制电路
四、电动机可逆运行能耗制动控制
速度原则控制电动机可逆运行能耗制动控制电路
五、无变压器单管能耗制动控制
电动机无变压器单管能耗制动电路
六、机械制动控制电路
电磁抱闸制动控制
学习目标
1．熟悉电流继电器、凸轮控制器及频敏变阻器的结构和工作原理；
2．会正确选用、安装、使用和检测维修电流继电器、凸轮控制器和频敏变阻器；
3．熟悉绕线转子异步电动机基本控制线路的构成，会分析其工作原理；
4. 会安装、调试与检修三相绕线转子异步电动机
的基本控制线路。
一、转子绕组串接电阻起动控制
1.按钮操作控制电路
按钮操作转子绕组串接电阻起动控制电路图
一、转子绕组串接电阻起动控制
2.时间继电器自动控制电路
时间继电器转子绕组串接电阻起动控制电路图
二、转子绕组串接频敏变阻器起动控制电路
三、凸轮控制器控制电路
绕线转子异步电动机凸轮控制器控制电路图
四、电气控制系统常用的保护环节
1.短路保护
2.过电流保护
3.过载保护
4.失压保护
5.欠电压保护
6.过电压保护
7.直流电动机的弱磁保护
8.其他保护
