(共60张PPT)
认识变压器
单相变压器的运行
三相变压器的应用
特种变压器的应用
学习目标
1．认识单相变压器的基本结构；
2．了解变压器的用途和分类；
3．理解单相变压器的工作原理；
4. 了解变压器铭牌的含义。
一、变压器的用途
变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和电气隔离，因此在电力系统和电子设备中得到广泛的应用。?

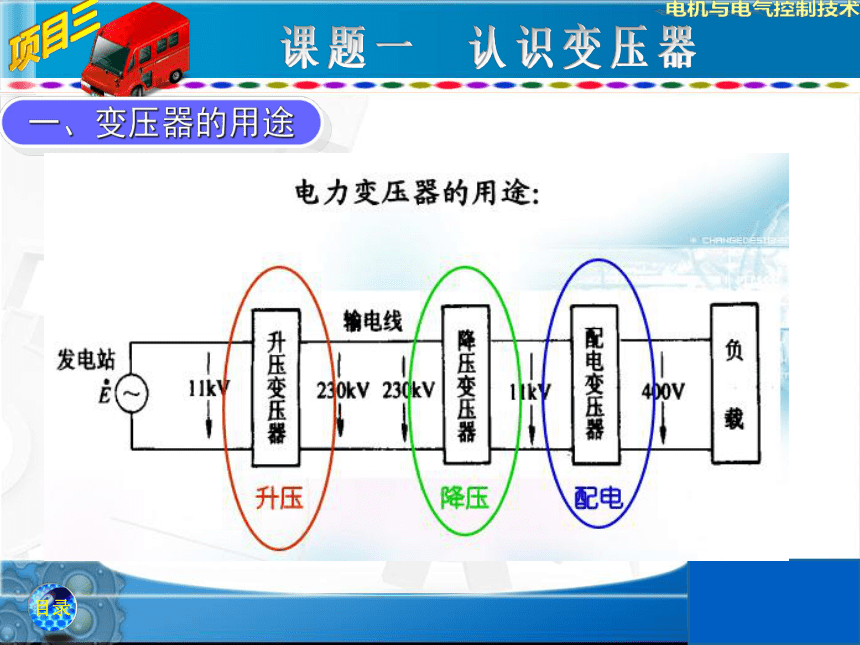

一、变压器的用途
二、变压器的分类

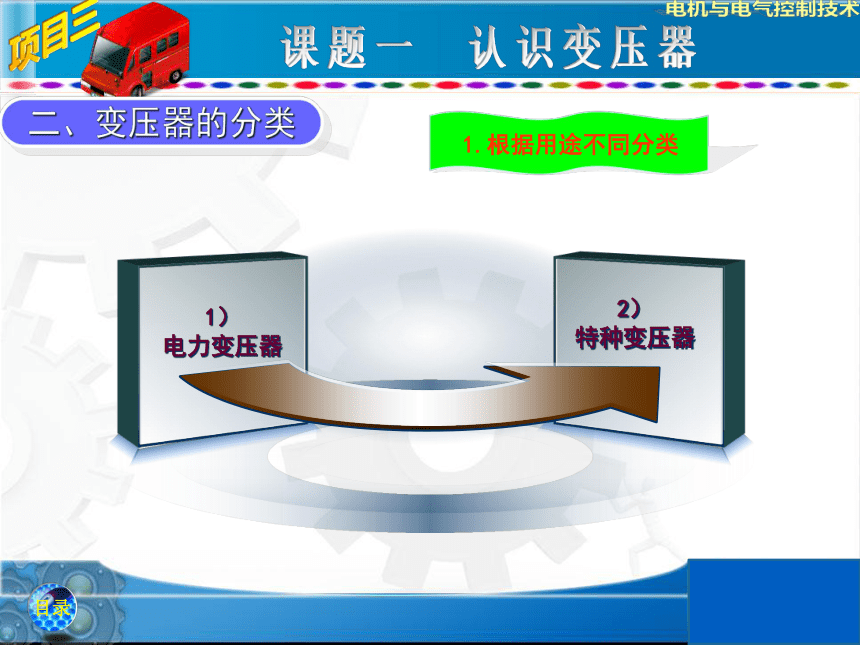

1.根据用途不同分类
1）
电力变压器
2）
特种变压器
二、变压器的分类

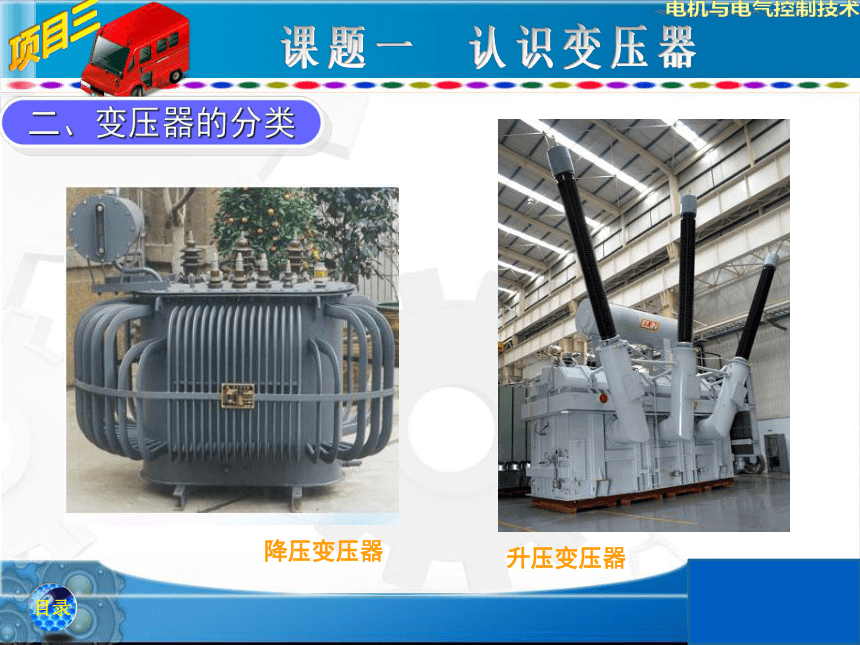

升压变压器
降压变压器
二、变压器的分类

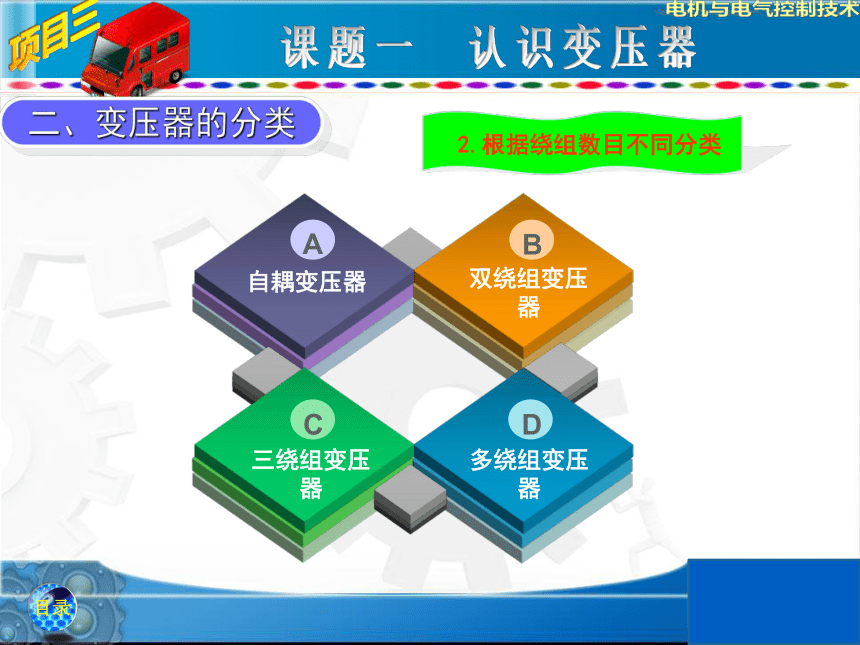

2.根据绕组数目不同分类
自耦变压器
双绕组变压
器
A
B
多绕组变压
器
D
三绕组变压
器
C
二、变压器的分类

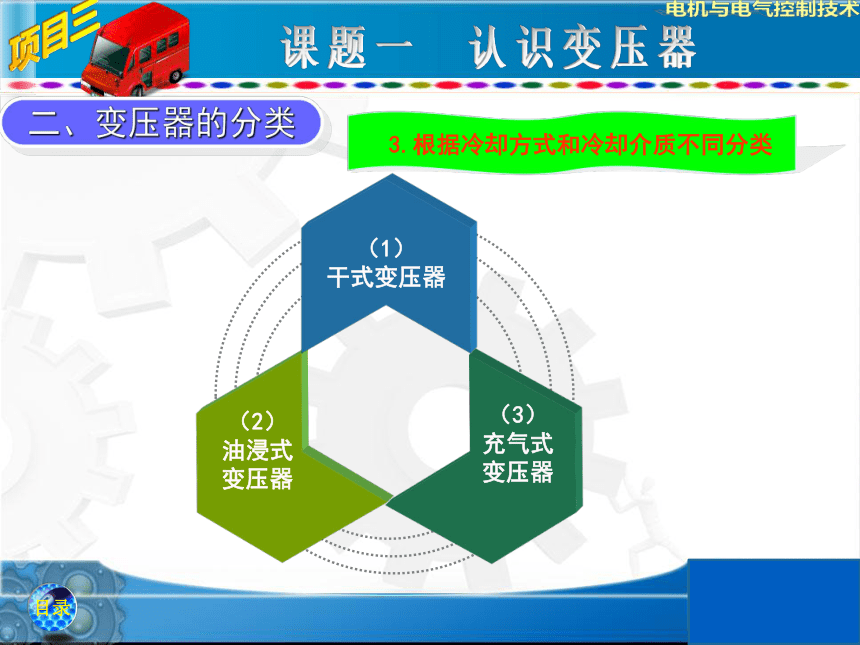

3.根据冷却方式和冷却介质不同分类
（1）
干式变压器
（2）
油浸式变压器
（3）
充气式变压器
二、变压器的分类

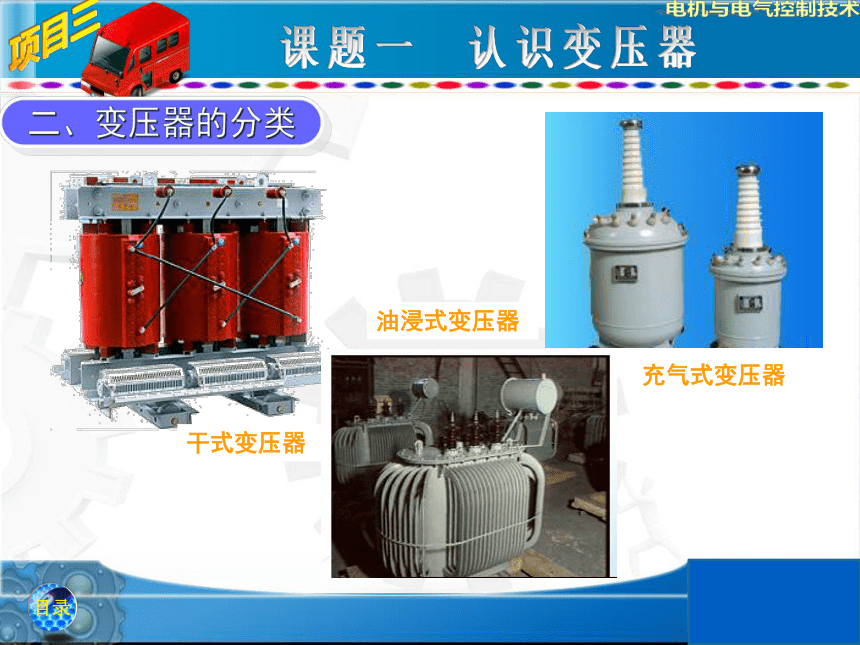

干式变压器
油浸式变压器
充气式变压器
二、变压器的分类

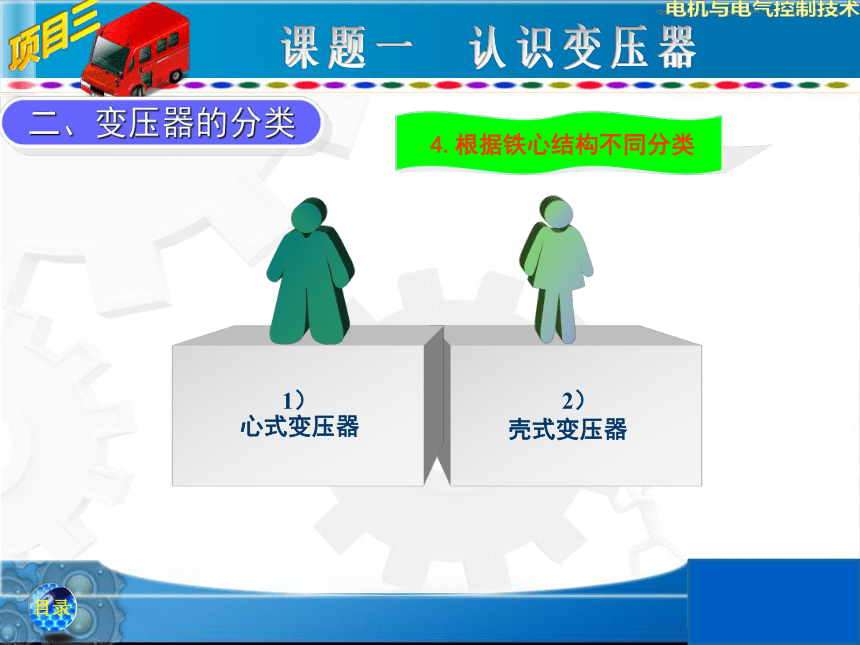

4.根据铁心结构不同分类
1）
心式变压器
2）
壳式变压器?
二、变压器的分类

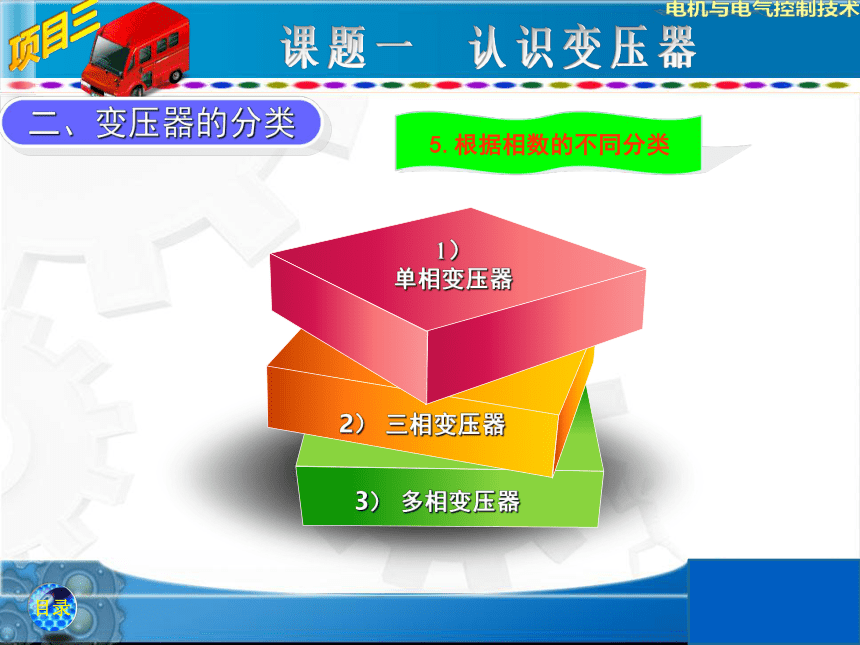

5.根据相数的不同分类
2） 三相变压器
3） 多相变压器
1）
单相变压器
二、变压器的分类
单相变压器
三相变压器
多相变压器
二、变压器的分类
6.根据容量不同分类
特大型变
压器
大型变
压器
中小型变
压器
小型变
压器
三、变压器的基本结构
1—油箱； 2—铁心； 3—绕组；
4—放油阀门；
5—湿度计;
6—吸湿器；
7—储油柜； 8—油表
9—安全气道；
10—气体继电器；
11—高压套管；
12—低压套管；
13—分接开关
油浸式电力变压器
三、变压器的基本结构
1.铁心
作用：铁心是变压器中主要的磁路部分。
材料：通常由含硅量较高，厚度为0.35或0.5mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。
分类：铁心分为铁心柱和铁轭两部分，铁心柱套有绕组；铁轭闭合磁路之用。
型式：铁心结构的基本形式有心式和壳式两种。
三、变压器的基本结构
单相心式变压器
单相壳式变压器
三、变压器的基本结构
2.绕组
绕组是变压器的电路部分。它由漆包线或绝缘的扁铜线绕制而成，有同心式和交叠式两种。同心式绕组是将高、低压绕组套在同一铁心柱的内外层。交叠式绕组的高、低压绕组是沿轴向
交叠放置的
三、变压器的基本结构
3.其他结构附件
1）
油箱
2）
储油柜
3）
分接开关
4）
绝缘套管
四、变压器的铭牌与额定值
1.变压器的型号
四、变压器的铭牌与额定值
2.变压器的额定值
4）额定频率?
2）额定电压?
1）额定容量
3）额定电流??
学习目标
1．了解变压器变电压、变电流、变阻抗的工作原理；
2．熟悉单相变压器的空载试验和短路试验；
3．熟悉单相变压器的外特性和效率特性。
一、变压器的工作原理
单相双绕组变压器原理图
二、变压器的空载运行
1.空载运行时的物理状况
变压器工作原理示意图
二、变压器的空载运行
1）感应电动势
主磁通产生的感应电动势
漏磁通产生的感应电动势
二、变压器的空载运行
2）空载电流
变压器的空载电流 i0 一方面建立磁场，另一方面要补偿空载运行时变压器的损耗。前者仅起磁化作用，称为励磁电流或磁化电流，是 i0 中的无功分量，以 im 表示；后者是有功分量，以 iFe 表示。
二、变压器的空载运行
当磁路饱和时励磁电流和磁通波形图
二、变压器的空载运行
2.空载运行时的电动势平衡方程式、相量图以及等效电路
1）电动势平衡方程式
二、变压器的空载运行
2）相量图及等效电路
变压器空载时的等效电路图
变压器空载运行时的相量图
三、变压器的负载运行
变压器负载运行示意图
三、变压器的负载运行
1.负载运行时的物理状况
试图改变磁通量
阻止 I2 改变磁通量
三、变压器的负载运行
2.负载运行时的基本方程式
1）磁动势平衡方程式
2）电动势平衡方程式
三、变压器的负载运行
3.绕组归算、等效电路及相量图
1）电流归算
三、变压器的负载运行
2）电动势与电压归算
3）阻抗归算
四、变压器参数的测定和标幺值
1.空载试验
空载试验接线图
四、变压器参数的测定和标幺值
2.短路试验
短路实验接线图
四、变压器参数的测定和标幺值
3.标幺值
五、变压器的运行特性
1. 外特性和电压
调整率。
2.变压器的损耗与
效率。
学习目标
1．了解三相变压器的基本结构；
2．理解三相变压器的工作原理；
3．熟悉三相变压器的联结组。
一、三相变压器的磁路系统——铁心的结构特点
1.三相变压器的磁路系统
三相变压器组的磁路系统
一、三相变压器的磁路系统——铁心的结构特点
2.三相心式变压器的磁路系统
三相心式变压器的磁路系统
二、三相变压器的电路系统——联结组
1.变压器原边、副边绕组首末端标记及联结方法
二、三相变压器的电路系统——联结组
2.单相变压器的联结组
I/I-12 联结组
I/I-6 联结组
二、三相变压器的电路系统——联结组
3.三相变压器的联结组
由三相变压器的联结组确定接线图
由三相变压器的接线图确定联结组
1）
2）
三、变压器的并联运行
1.变压器并联运行的优点
2）
可根据负载的大小调整运行变压器的台数，使工作效率提高。
3）
可以减少变压器的备用量和初次投资，随着用电负荷的增加，分期分批安装新的变压器。
1）
提高供电的可靠性。
三、变压器的并联运行
2.变压器理想的并联运行
（1）空载时，各变压器之间无环流，每台变压器的空载电流都为零。
（2）负载时，为使各变压器都能得到充分利用，各变压器所分担的负载电流与它们的容量成正比。
（3）负载时，为了提高带载能力，并联运行各变压器的副边绕组电流相位应相同。
三、变压器的并联运行
3.变压器理想并联运行的条件
（1）各变压器输入，输出的额定电压相等，即变比相等。
（2）各变压器的联结组别相同。
（4）并联运行的变压器最大容量与最小容量之比应小于3 ：1。?
（3）各台变压器的短路阻抗（或短路电压）的标幺值 或 ）要相等。
学习目标
1．了解自耦变压器的特点和应用场合；
2．熟悉电压互感器和电流互感器的用途和使用注意事项；
3．了解电焊变压器的性能和结构特点。
一、自耦变压器
1.自耦变压器的工作原理
一、自耦变压器
2.自耦变压器的特点
自耦变压器的一次绕组与二次绕组共用一个绕组，二次绕组是从一次绕组中抽头而来。自耦变压器的一次绕组与二次绕组之间不仅有磁的耦合，而且电
路还互相连通。
一、自耦变压器
3.自耦变压器的电磁关系
自耦变压器的输
入、输出电流和普通双绕组变压器一样，也与匝数成反比，相位基本一致。
一、自耦变压器
4.自耦变压器的功率关系
自耦变压器的输出功率由两部分组成：一部分是传导功率，这是自耦变压器中所特有的；另一部分则是电磁功率。自耦变压器的输出功率不是全部通过磁耦合关系从一次侧得到的，而是有一部分功率直接从电源得到的，这是自耦变压器的特点。
一、自耦变压器
5.自耦变压器的优缺点
优点
在同样容量的前提下，自耦变压器所用材料要比普通变压器少、体积小、质量轻，效率也要高一些，从而可以降低成本，提高经济效益。
缺点
是由于一次侧与二次侧的电路直接联系，使高压侧的电气故障会波及低压侧。
一、自耦变压器
6.自耦变压器的应用场合
自耦变压器主要用于连接两个电压接近的大电网，用一个体积较小的自耦变压器就可以传递大功率的电能；大容量的交流电动机起动时，用自耦变压器降压可以达到减小起动电流的目的；把自耦变压器绕组的中间抽头做成滑动触头
则可以构成自耦调压器。
一、自耦变压器
7.单相自耦调压器的使用注意事项
实验室中广泛使用的单相自耦调压器，输入电压为220 V，输出电压可在0～250 V之间调节。使用时，要求把输入、输出的公共端
U2 和 u2 接零线，输入接线端 U1 和 U2 接电源，输出接线端 u1 和
u2 接负载。此外自耦调压器接电源之前，一定要调到零位。
一、自耦变压器
自耦变压器的正确接法
自耦变压器的错误接法
二、仪用互感器(互感器)
1.
电压互感器
2.
电流互感器
二、仪用互感器(互感器)
电压互感器接线原理图
电流互感器原理接线图
三、电焊变压器
1.电焊变压器的结构
三、电焊变压器
2.电焊变压器的性能特点
（1）空载时，具有60～75 V的输出电压，以保证容易起弧。
但为了操作者的安全，最高电压一般不得超过85 V。
（2）负载时，应具有电压迅速下降的外特性，在额定
负载时的输出电压约为30 V左右。
（3）短路时，其短路电流不应过大。
（4）为了焊接不同的工件和使用不同的电焊条，
要求焊接电流能在一定范围内可调，电焊变压器
的外特性。
