平面结构制图与样板
——男式衬衣

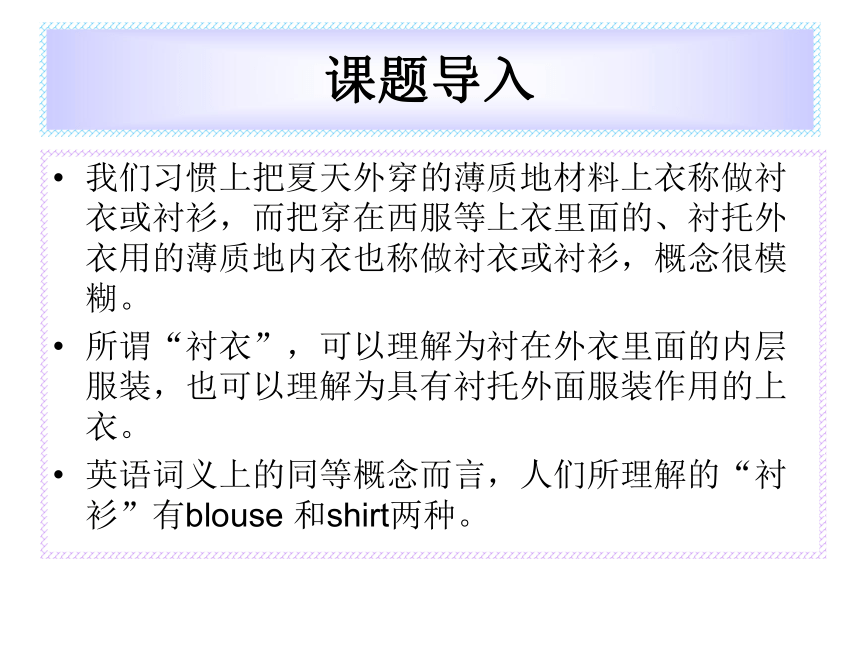

课题导入
我们习惯上把夏天外穿的薄质地材料上衣称做衬衣或衬衫，而把穿在西服等上衣里面的、衬托外衣用的薄质地内衣也称做衬衣或衬衫，概念很模糊。
所谓“衬衣”，可以理解为衬在外衣里面的内层服装，也可以理解为具有衬托外面服装作用的上衣。
英语词义上的同等概念而言，人们所理解的“衬衫”有blouse 和shirt两种。
课题导入
关于blouse
Blouse—应该作为外穿服装为主的种类，译做“罩衫”更为合理，而且以女性外穿为主。
Blouse设计变化更为丰富。 如身片的变化、领子的变化、袖子的变化、装饰手法的使用、工艺的变化等都可以发挥设计创意。因此，罩衫的设计比衬衣的设计更加丰富多彩。
课题导入
关于shirt
Shirt—从现实的着装情况看，shirt应为通常意义上的衬衣，它有“衬托”外层服装的意义，且在男性服装中占很重要的地位。
shirt衬衣设计的重点是领型、前门、袖口部位，讲究的是材料的档次和做工的精细程度。因为是穿在外衣里面的，通常在身片上没有复杂的变化，以内穿为主。
关于男式衬衣
男式衬衣指男性穿在西服外套里的上衣的总称。
按穿着用途大体可分为三大类，即日常用衬衣、礼服用衬衣、运动用衬衣。
随着时装多样性的发展，男式衬衣也逐渐外衣化、时尚化，与现代生活方式相融合的家庭用、外出用、运动用、商务用、礼服用等男式衬衣要与设计款式、选择的材料、色彩图案的运用相搭配、相符合。
机能性较强、穿着舒适、随意是男式衬衣的主要特征。男式衬衣设计较简单，不分年龄职业深受男士们的喜爱，是现代生活中不可缺少的服种之一。

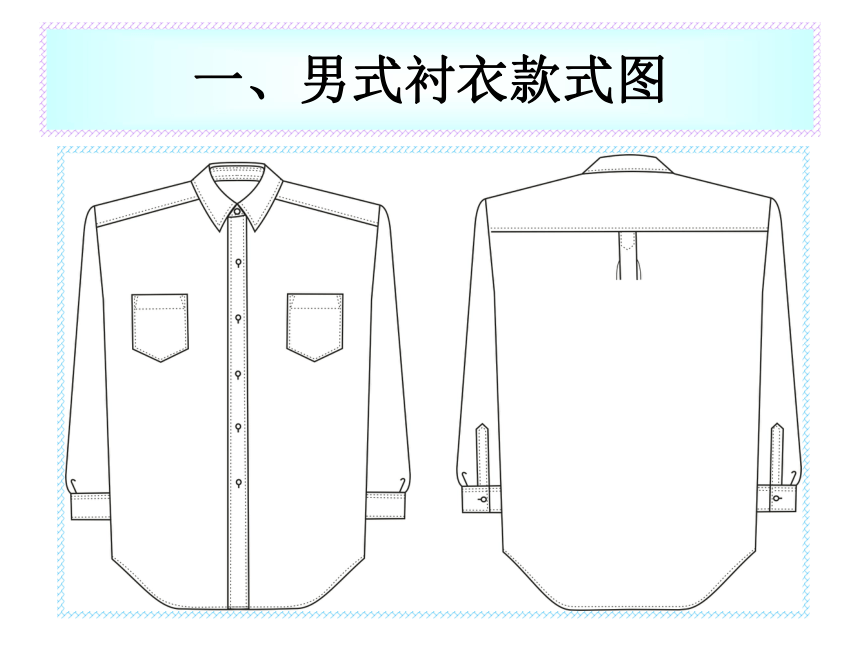

一、男式衬衣款式图
二、男式衬衣设计款式分析
此款基本型男式衬衣，其设计特征为：
身片——由前、后、过肩四片构成。直腰身、圆下摆、左右胸分别设计有一个贴袋、肩部横向分割设计有双层过肩、后背中心有一个活褶、十分精致的前门襟是这件衬衣的亮点。
领子——座领与翻领分割开的立翻式尖领。
袖子——一片平面式落肩袖，袖口利用袖卡夫收袖口，袖口开衩是袖牌式开衩。
其制作工艺特征为：缝线处多为明线装饰。
面料一般采用棉、麻、丝以及棉纤混纺、麻纤混纺等。
三、男式衬衣的平面结构制图

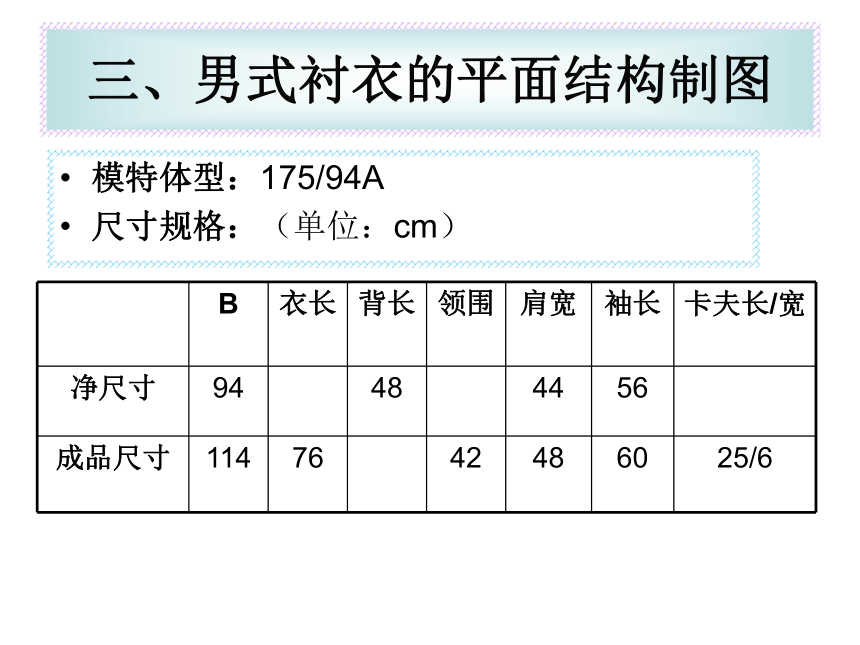

模特体型：175/94A
尺寸规格：（单位：cm）
B 衣长 背长 领围 肩宽 袖长 卡夫长/宽
净尺寸 94 48 44 56
成品尺寸 114 76 42 48 60 25/6
三、男式衬衣的平面结构制图

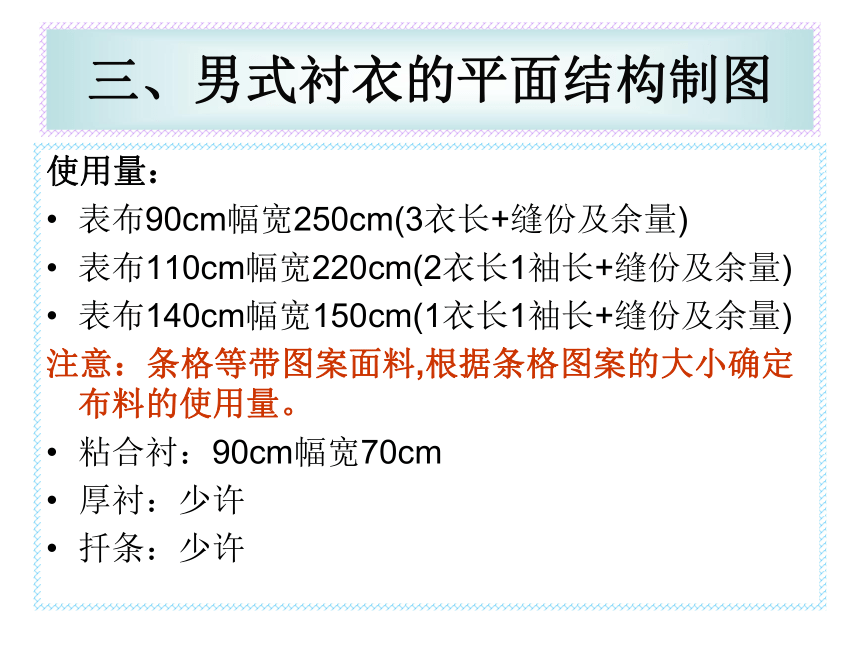

使用量：
表布90cm幅宽250cm(3衣长+缝份及余量)
表布110cm幅宽220cm(2衣长1袖长+缝份及余量)
表布140cm幅宽150cm(1衣长1袖长+缝份及余量)
注意：条格等带图案面料,根据条格图案的大小确定布料的使用量。
粘合衬：90cm幅宽70cm
厚衬：少许
扦条：少许
三、男式衬衣的平面结构制图

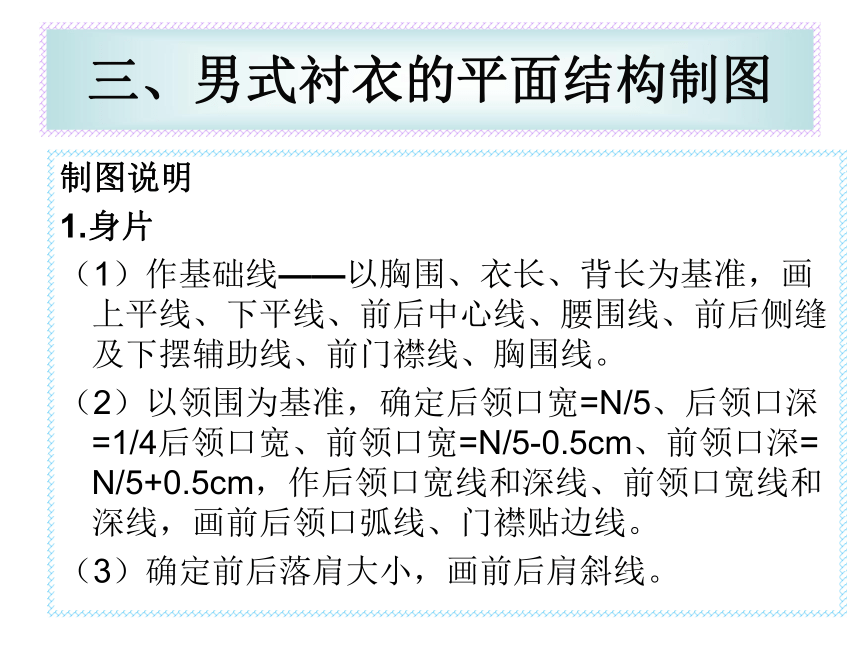

制图说明

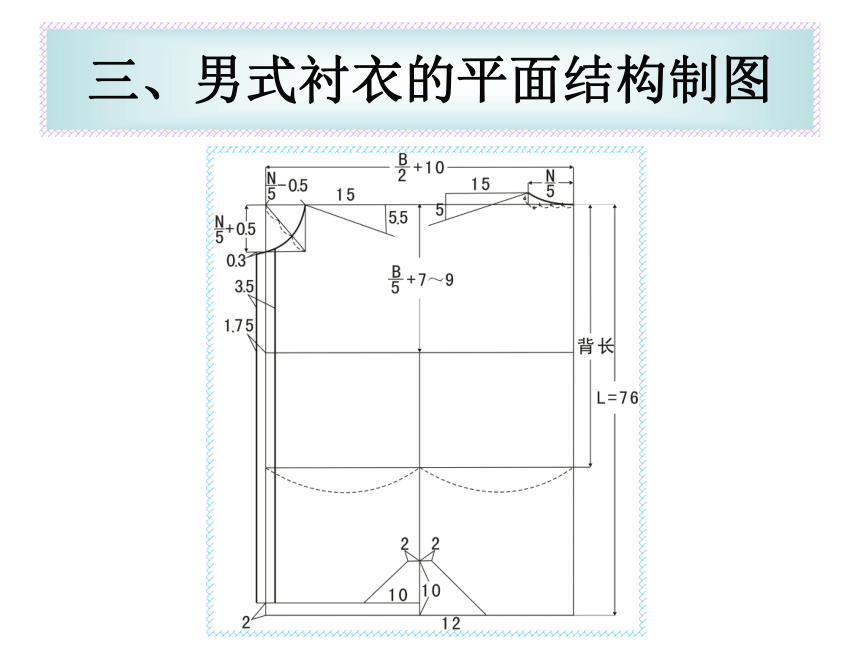

1.身片
（1）作基础线——以胸围、衣长、背长为基准，画上平线、下平线、前后中心线、腰围线、前后侧缝及下摆辅助线、前门襟线、胸围线。
（2）以领围为基准，确定后领口宽=N/5、后领口深=1/4后领口宽、前领口宽=N/5-0.5cm、前领口深= N/5+0.5cm，作后领口宽线和深线、前领口宽线和深线，画前后领口弧线、门襟贴边线。
（3）确定前后落肩大小，画前后肩斜线。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图

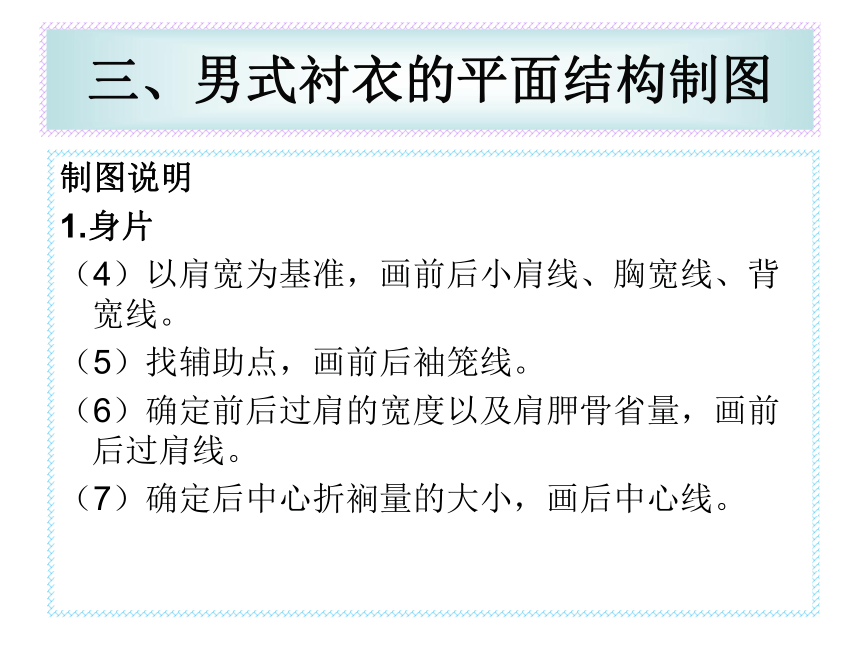

制图说明
1.身片
（4）以肩宽为基准，画前后小肩线、胸宽线、背宽线。
（5）找辅助点，画前后袖笼线。
（6）确定前后过肩的宽度以及肩胛骨省量，画前后过肩线。
（7）确定后中心折裥量的大小，画后中心线。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图
制图说明
1.身片
（8）画前后下摆线。
（9）确定胸口袋的位置、大小、形状，画胸口袋。
（10）确定门襟的扣距，画扣位。
（11）标注前后身片纱向、名称、合印记号等。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图
注意钉扣子的位置、扣子的大小与扣眼大小及扣眼位置的关系
三、男式衬衣的平面结构制图
制图说明
2.袖子
（1）根据胸围、AH，确定袖山高。
A.1/10净胸围+0.5cm
B.1/10成品胸围-1.5cm
C.1/4AH-2cm
（2）根据袖长、袖卡夫的宽度及长度、FAH、BAH ，画袖子基础线。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图
制图说明
2.袖子
（3）找袖山辅助点，画袖山弧线。
（4）画袖口折裥及袖牌。
（5）标注袖子名称、纱向、合印记号等。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图
制图说明
2.袖子
（6）画袖卡夫。
（7）标注袖卡夫的名称、纱向等。
三、男式衬衣的平面结构制图
三、男式衬衣的平面结构制图
制图说明
3.领子
（1）根据前后领口线的长度、座领前后中心的宽度，领子前中心抬高的尺寸，画座领。
（2）画翻领。
（3）标注领子的名称、纱向、合印记号等。
三、男式衬衣的平面结构制图
注意：制图完成后
1.核对制图尺寸与尺寸规格是否相符。
2.检查主要辅助线是否水平或垂直。
3.检查轮廓线是否平滑或圆顺。
4.检查前后领口线、袖笼线测量是否准确。
5.核对前后领口线与领子绱领线的长度以及前后袖笼线与袖山线的长度。
6.检查细部等。
四、男式衬衣的样板制作
一、拓取净样板
将制图中前身片、后身片、过肩、袖子等净样板分别描绘在样板纸上。
注意：标注BL、FCL、BCL等基础线。
标注袋位、扣位等细部设计。
标注名称、型号、纱向、合印记号等。
四、男式衬衣的样板制作
四、男式衬衣的样板制作
四、男式衬衣的样板制作
二、样板订正
（1）尺寸的订正
1）围度尺寸的订正：胸围、领围
2）宽度尺寸的订正：肩宽
3）长度尺寸的订正：衣长、袖长、卡夫长
（2）缝合线的长度及连接线的状态的订正
注意：缝合线的长度是否相等或合理；
连接线的状态是否平滑、圆顺。
四、男式衬衣的样板制作
1）订正前后身片侧缝线的长度及袖笼线、下摆线的连接状态。对齐前后身片侧缝线，订正前后身片袖笼线、下摆线，使前后身片袖笼线、下摆线连接平滑、圆顺。
2）订正前后身片肩缝线的长度及袖笼线、领口线的连接状态。对齐前后身片肩缝线，订正前后身片袖笼线、领口线，使前后身片袖笼线、领口线连接平滑、圆顺。
3）确认前后身片领口线与领子的绱领线的长度。
4）确认前后身片袖笼线与袖子的袖山弧线的长度。
5）确认袖卡夫与袖子的袖口线的长度。
四、男式衬衣的样板制作
三、样板制作（注意：角的处理）
（1）前身片及口袋样板制作
（2）后身片及过肩样板制作
（3）袖子、袖卡夫及袖牌样板制作
（4）领子样板制作
（5）厚衬样板制作
（6）薄衬样板制作
四、男式衬衣的样板制作
前身片样板
口袋样板
四、男式衬衣的样板制作
后身片样板
过肩样板
四、男式衬衣的样板制作
袖子样板
袖牌样板
袖卡夫样板
四、男式衬衣的样板制作
表翻领样板
里翻领样板
表座领样板
里座领样板
四、男式衬衣的样板制作
厚衬样板
表翻领衬样板
里座领衬样板
袖牌衬样板
表袖卡夫衬样板
四、男式衬衣的样板制作
薄衬样板
里翻领衬样板
表座领衬样板
里袖卡夫衬样板
