5 建筑形体的常用表达方法
本章主要介绍基本视图的表达方法，辅助视图（局部视图、展开视图、镜像视图）的表达方法与识读方法；剖面图的形成、图示方法与剖面图的种类；断面图的形成、图示方法、剖面图与断面图的区别以及断面图的配置方法；建筑形体的简化表示方法。
本章提要
本 章 内 容
5.1 基本视图与辅助视图
5.2 剖面图
5.3 断面图
5.4 建筑形体的简化画法　
5.5 建筑形体投影图的联合识图
5.3 断面图

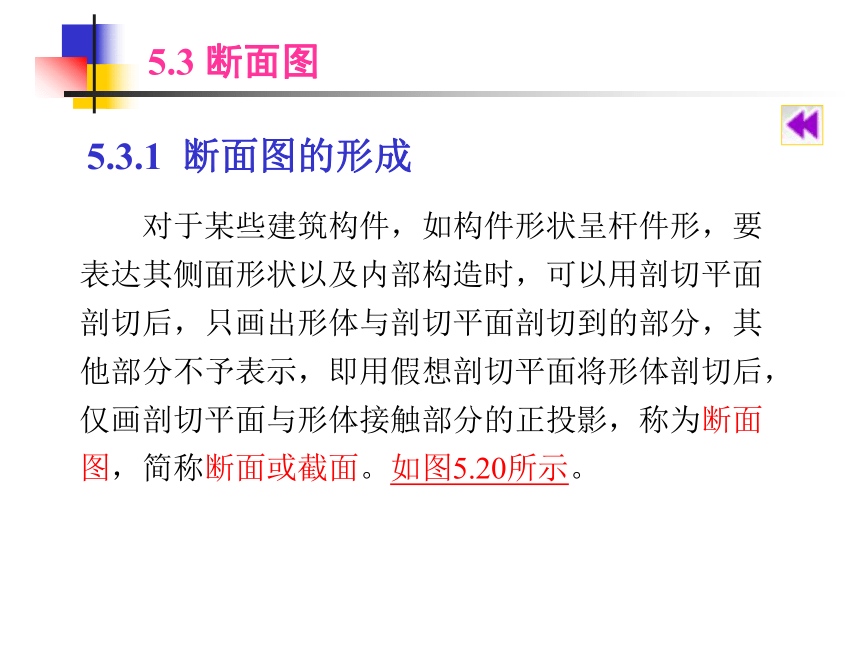

对于某些建筑构件，如构件形状呈杆件形，要表达其侧面形状以及内部构造时，可以用剖切平面剖切后，只画出形体与剖切平面剖切到的部分，其他部分不予表示，即用假想剖切平面将形体剖切后，仅画剖切平面与形体接触部分的正投影，称为断面图，简称断面或截面。如图5.20所示。
5.3.1 断面图的形成

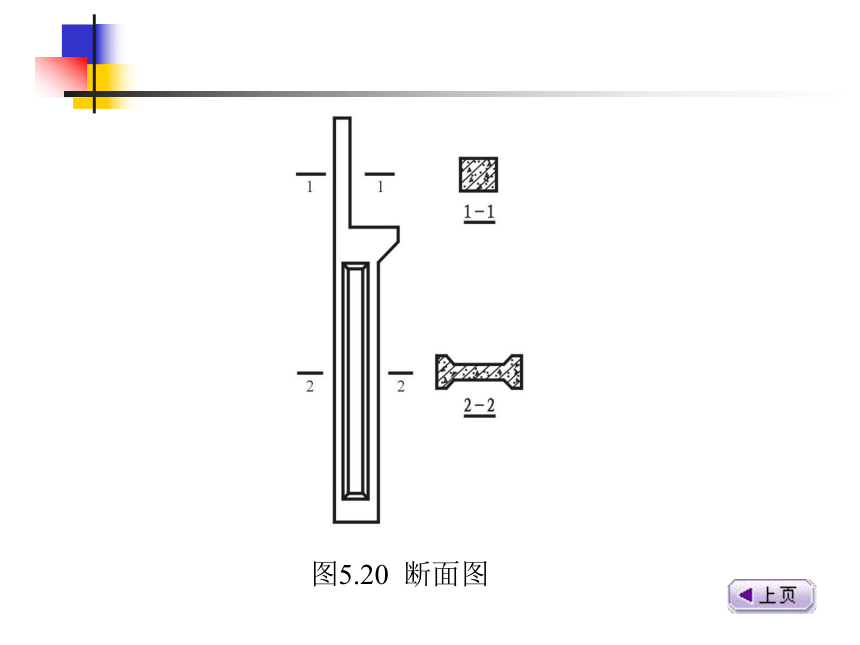

图5.20 断面图

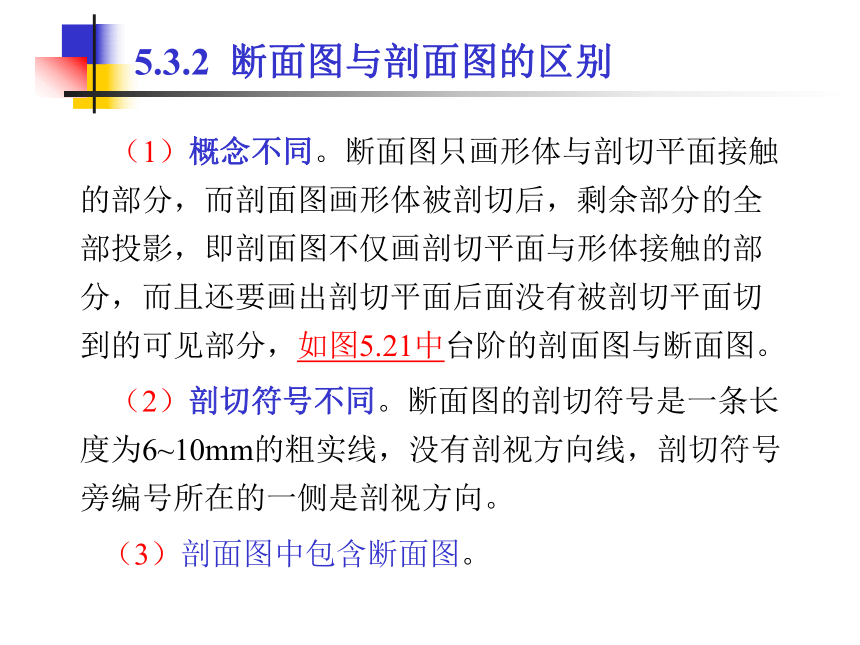

（1）概念不同。断面图只画形体与剖切平面接触的部分，而剖面图画形体被剖切后，剩余部分的全部投影，即剖面图不仅画剖切平面与形体接触的部分，而且还要画出剖切平面后面没有被剖切平面切到的可见部分，如图5.21中台阶的剖面图与断面图。
（2）剖切符号不同。断面图的剖切符号是一条长度为6~10mm的粗实线，没有剖视方向线，剖切符号旁编号所在的一侧是剖视方向。?
（3）剖面图中包含断面图。
5.3.2 断面图与剖面图的区别
图5.21 台阶的剖面图与断面图的区别

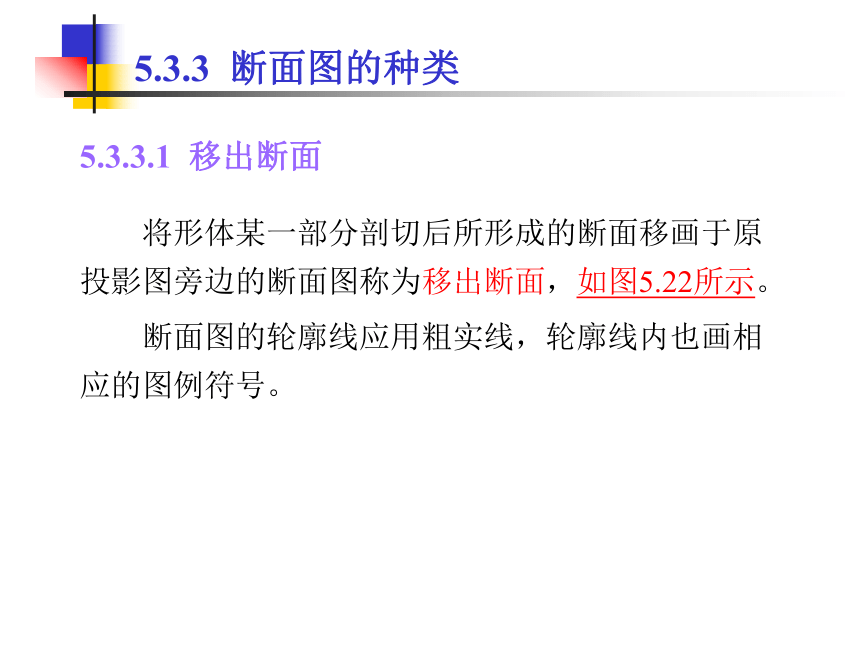

将形体某一部分剖切后所形成的断面移画于原投影图旁边的断面图称为移出断面，如图5.22所示。
断面图的轮廓线应用粗实线，轮廓线内也画相应的图例符号。
5.3.3 断面图的种类
5.3.3.1 移出断面

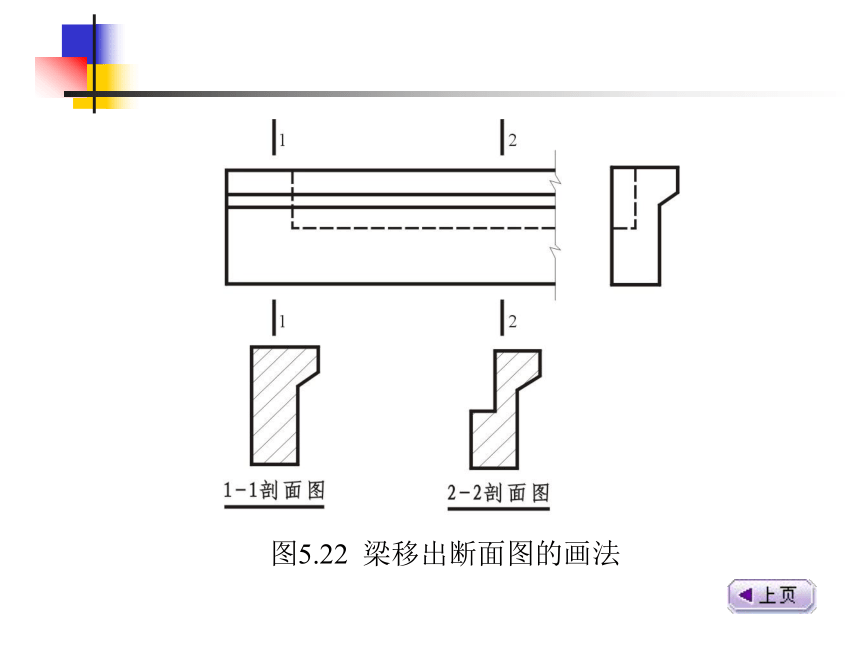

图5.22 梁移出断面图的画法

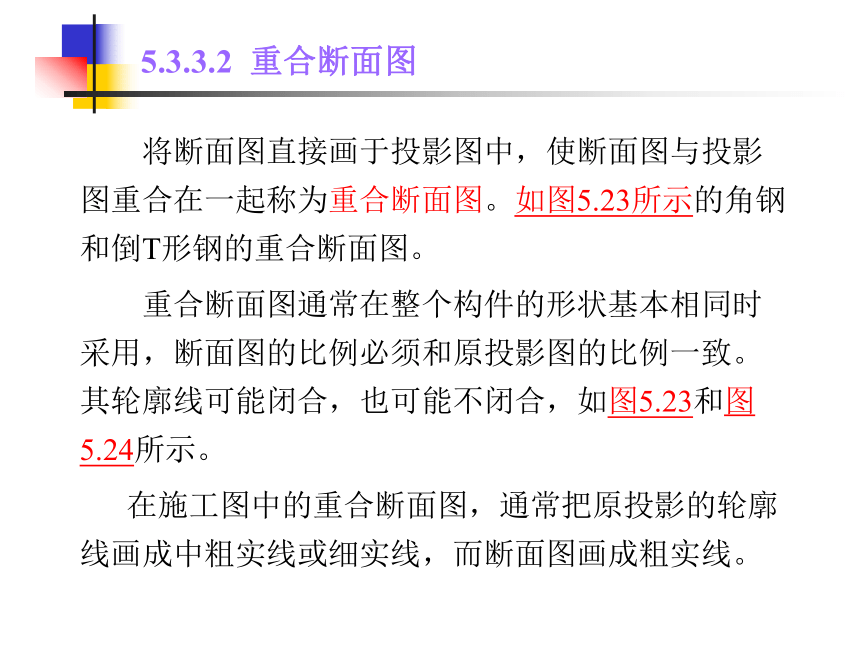

将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。如图5.23所示的角钢和倒T形钢的重合断面图。
重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。其轮廓线可能闭合，也可能不闭合，如图5.23和图5.24所示。
在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实线。
5.3.3.2 重合断面图
图5.23 重合断面图的画法
图5.24 墙面装饰断面图
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不画剖切符号，如图5.25的木材断面图。
图5.26是钢屋架大样图，该图通常采用中断断面图的形式表达各弦杆的形状和规格。
中断断面图的轮廓线也为粗实线，图名沿用原图名。
5.3.3.3 中断断面
图5.25 中断断面的画法
图5.26 中断断面在钢屋架施工图中的应用
5.4 建筑形体的简化画法
当形体对称时，可以只画该视图的一半，如图5.27（a）。对称符号是用细单点长画线表示，两端各画两条平行的细实线，长度为6~10mm，间距为2~3mm。
当形体不仅左右对称，而且前后也对称时，可以只画该视图的1/4，如图5.27（b）所示。
5.4.1 对称形体的省略画法
图5.27 对称省略画法
形体上有多个完全相同而连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示，如图5.28（a），在一块钢板上有7个形状相同的孔洞。在图5.28（b）中，预应力空心楼板上有6个直径为80mm的孔洞。
5.4.2 相同构造的省略画法
图5.28 相同构造省略画法
当形体很长，断面形状相同或变化规律相同时，可以假想将形体断开，省略其中间的部分，而将两端靠拢画出，然后在断开处画折断符号，如图5.29所示。?
一个构件如与另一个构件仅部分不相同，该构件可只画不相同部分，但应在两个构件的相同部分与不同部分的分界线处分别绘制连接符号，如图5.30所示。
5.4.3 用折断线省略画法
图5.29 折断省略画法
图5.30 连接省略画法
5.5 建筑形体投影图的联合识图
图5.31 化粪池施工图
分析步骤如下：?
（1）分析投影图?
（2）形体分析?
①四棱柱底板
②四棱柱池身
③池身上的加劲板
④两圆柱体
如图5.32所示是该化粪池的三面正投影图和直观图。
图5.32 化粪池的整体形状
