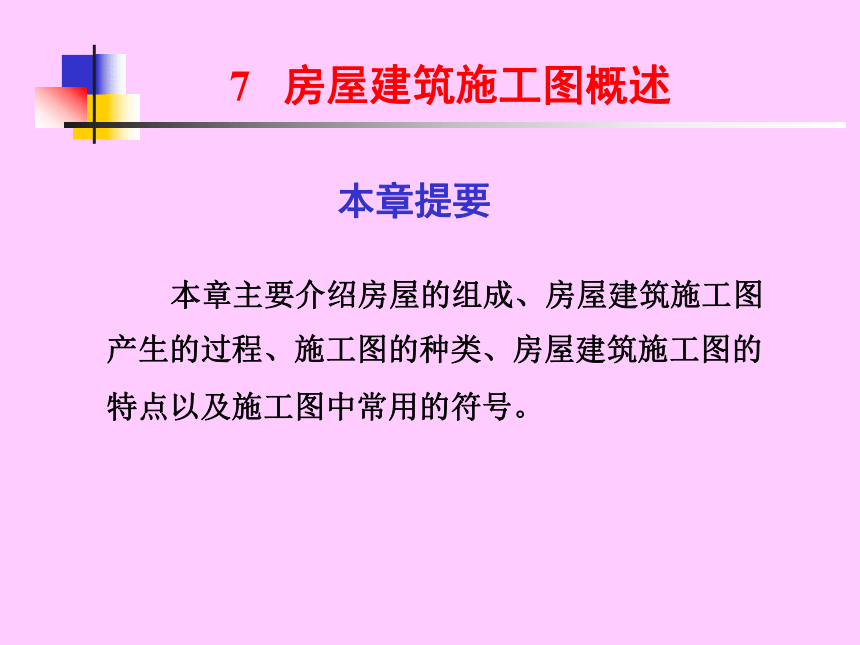

7 房屋建筑施工图概述
本章主要介绍房屋的组成、房屋建筑施工图产生的过程、施工图的种类、房屋建筑施工图的特点以及施工图中常用的符号。
本章提要

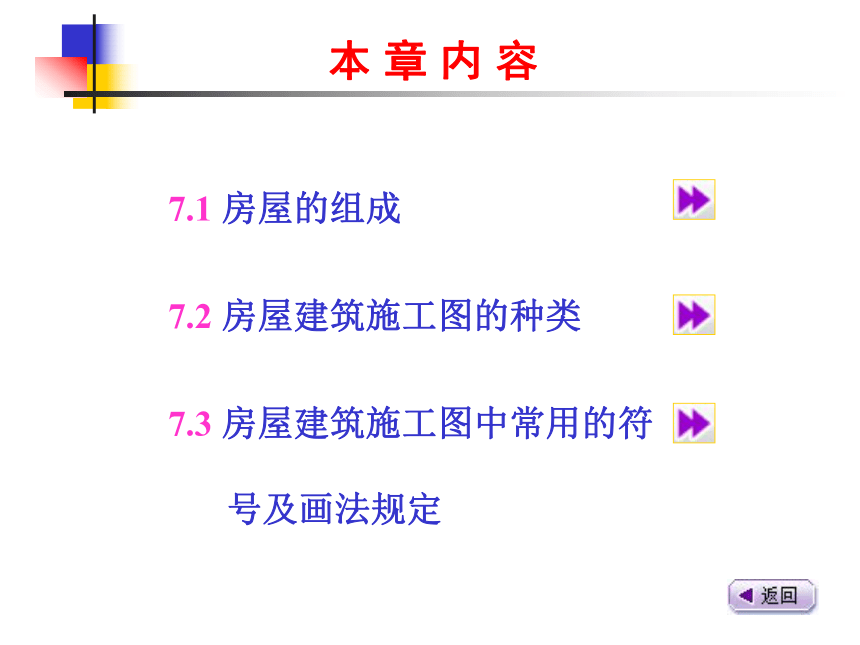

本 章 内 容
7.1 房屋的组成
7.2 房屋建筑施工图的种类
7.3 房屋建筑施工图中常用的符号及画法规定

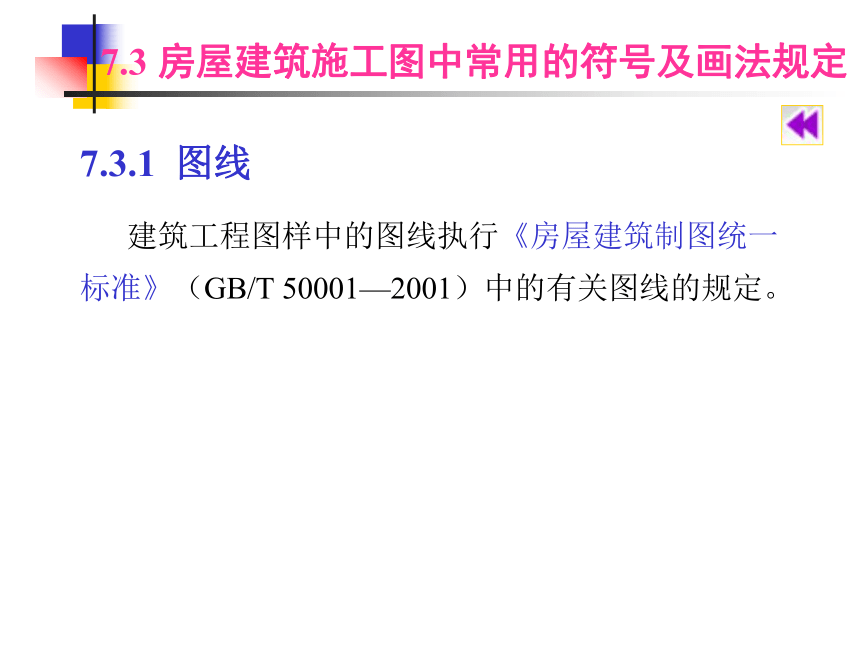

7.3 房屋建筑施工图中常用的符号及画法规定
建筑工程图样中的图线执行《房屋建筑制图统一标准》（GB/T 50001—2001）中的有关图线的规定。
7.3.1 图线

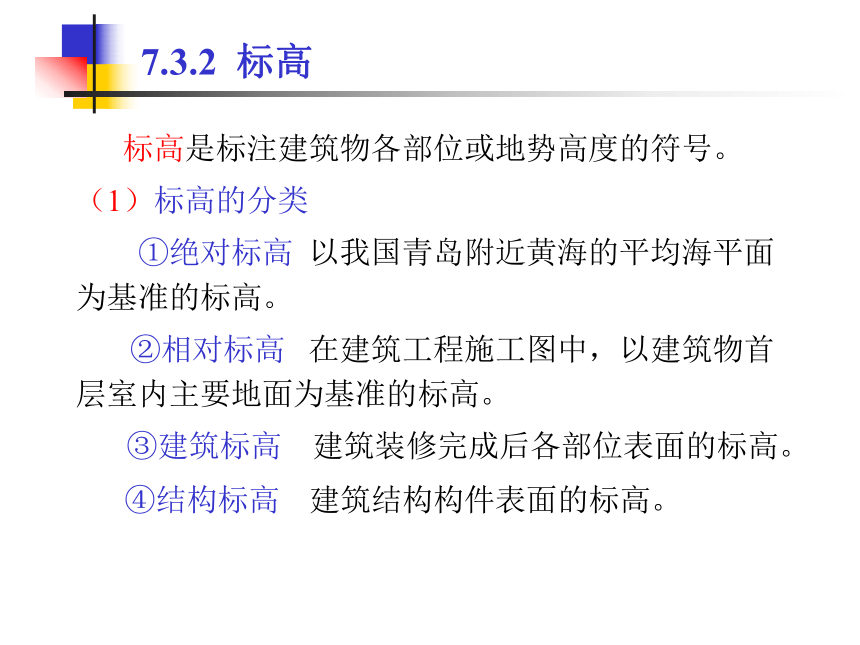

标高是标注建筑物各部位或地势高度的符号。?
（1）标高的分类?
①绝对标高 以我国青岛附近黄海的平均海平面为基准的标高。?
②相对标高 在建筑工程施工图中，以建筑物首层室内主要地面为基准的标高。?
③建筑标高 建筑装修完成后各部位表面的标高。
④结构标高 建筑结构构件表面的标高。
7.3.2 标高

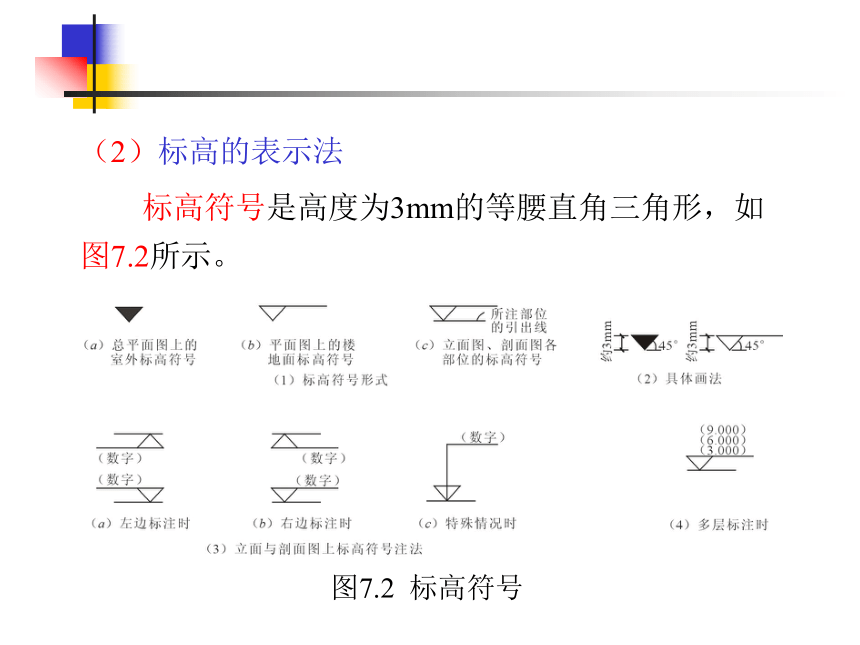

（2）标高的表示法?
标高符号是高度为3mm的等腰直角三角形，如图7.2所示。
图7.2 标高符号

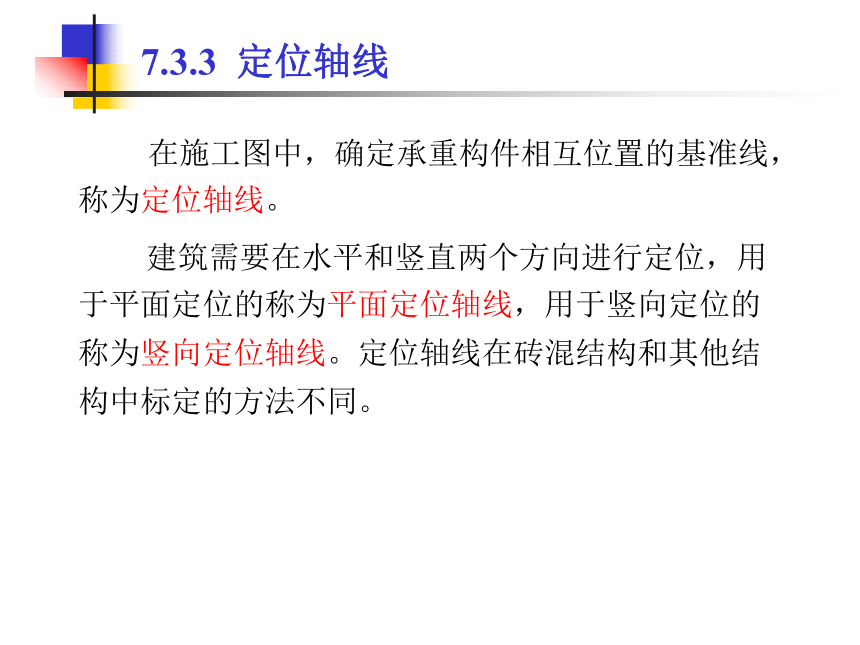

在施工图中，确定承重构件相互位置的基准线，称为定位轴线。
建筑需要在水平和竖直两个方向进行定位，用于平面定位的称为平面定位轴线，用于竖向定位的称为竖向定位轴线。定位轴线在砖混结构和其他结构中标定的方法不同。?
7.3.3 定位轴线

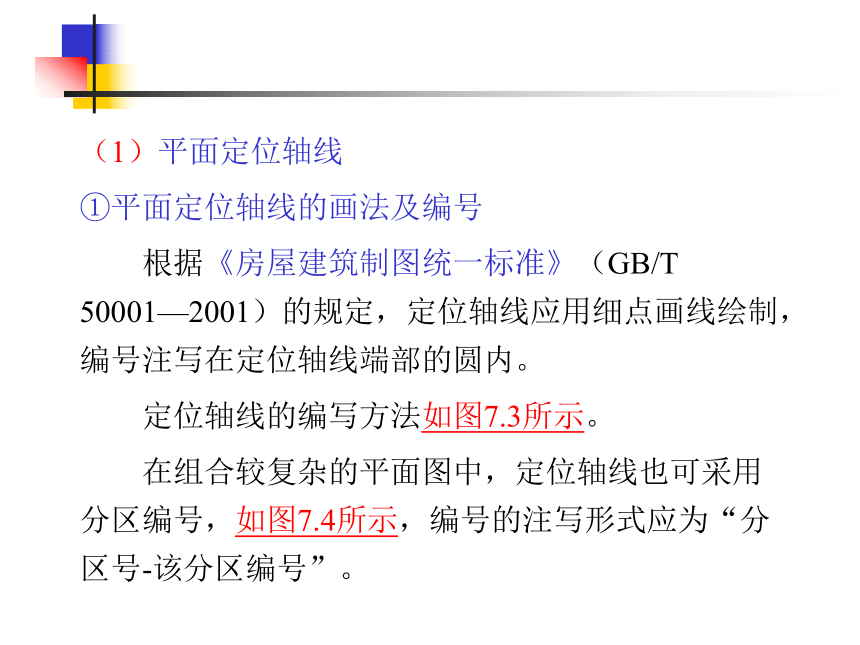

（1）平面定位轴线?
①平面定位轴线的画法及编号?
根据《房屋建筑制图统一标准》（GB/T 50001—2001）的规定，定位轴线应用细点画线绘制，编号注写在定位轴线端部的圆内。
定位轴线的编写方法如图7.3所示。?
在组合较复杂的平面图中，定位轴线也可采用分区编号，如图7.4所示，编号的注写形式应为“分区号-该分区编号”。
在施工图中，两道承重墙中如有隔墙，隔墙的定位轴线应为附加轴线，附加轴线的编号方法采用分数的形式，如图7.5所示，分母表示前一根定位轴线的编号，分子表示附加轴线的编号。
如在1轴线或A轴线前有附加轴线，则在分母中应在1或A前加注0，如图7.6所示。?
如一个详图适用于几根轴线时，应同时注明各有关轴线的编号，如图7.7所示。

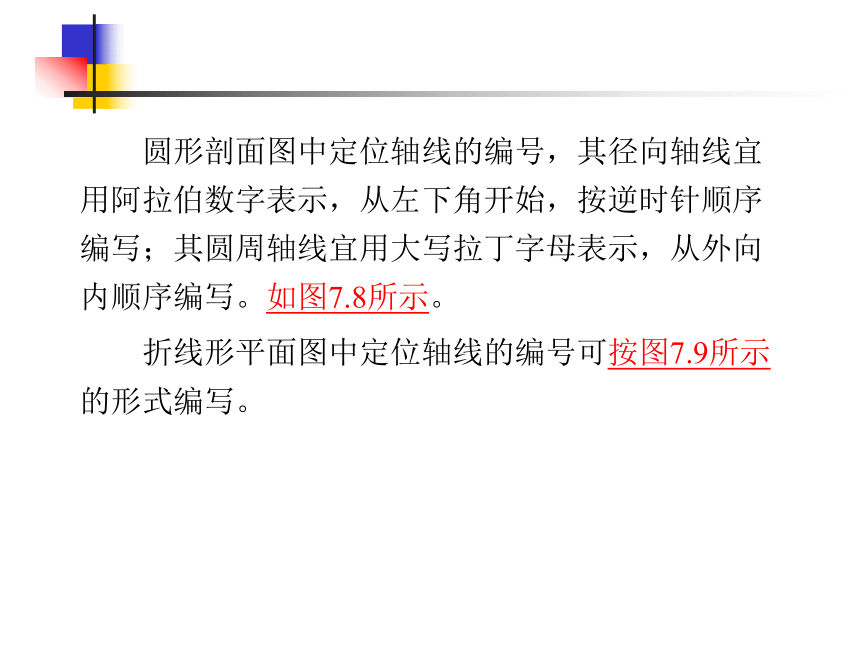

圆形剖面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写。如图7.8所示。?
折线形平面图中定位轴线的编号可按图7.9所示的形式编写。?

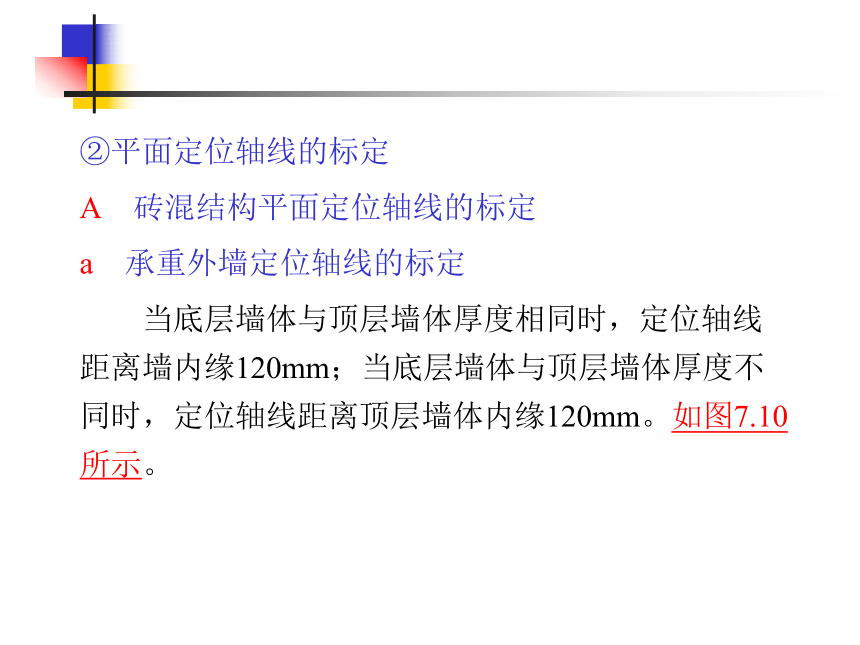

②平面定位轴线的标定?
A?砖混结构平面定位轴线的标定?
a?承重外墙定位轴线的标定?
当底层墙体与顶层墙体厚度相同时，定位轴线距离墙内缘120mm；当底层墙体与顶层墙体厚度不同时，定位轴线距离顶层墙体内缘120mm。如图7.10所示。?
b?承重内墙定位轴线的标定?
承重内墙定位轴线与顶层内墙中线重合，如果承重内墙上下厚度不同，下面较厚，上面对称变薄，定位轴线与上下墙体中线重合；如果上下墙体不是对称形时，则定位轴线与顶层墙体中线重合。如图7.11所示。?

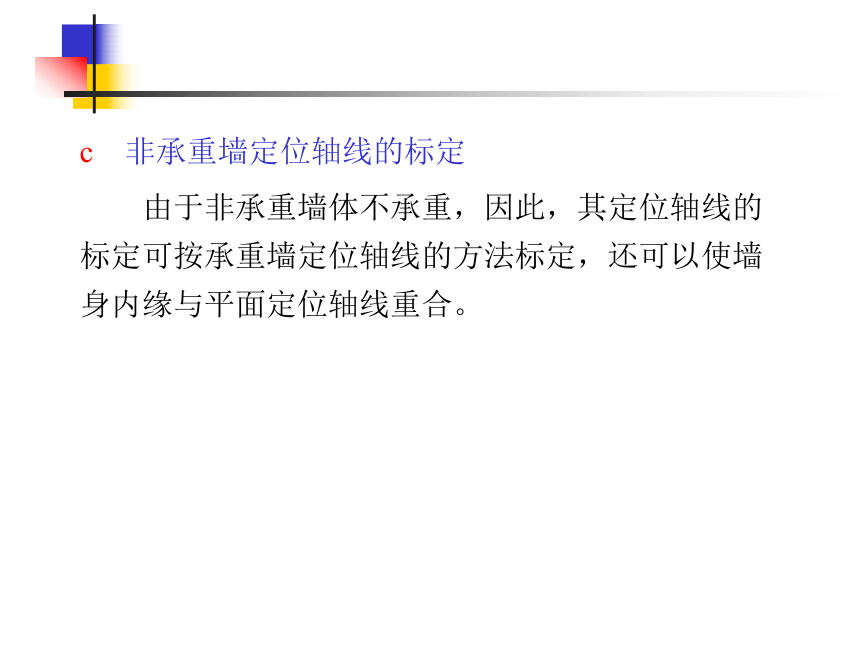

c?非承重墙定位轴线的标定?
由于非承重墙体不承重，因此，其定位轴线的标定可按承重墙定位轴线的方法标定，还可以使墙身内缘与平面定位轴线重合。?
d?变形缝处定位轴线的标定?
在建筑变形缝两侧如为双墙时，定位轴线分别设在距顶层墙体内缘120mm处；如两侧墙体均为非承重墙，定位轴线分别与顶层墙体内缘重合，如图7.12所示。如带有连系尺寸，标定方法如图7.13所示。?
B?框架结构定位轴线的标定?
在框架结构的建筑中，承重柱子分为边柱和中柱。中柱定位轴线的标定与柱子中线重合，边柱的定位轴线一般与顶层柱截面中心重合或距柱外缘250mm处，如图7.14所示。
（2）竖向定位轴线的标定?
建筑竖向定位轴线应与楼（地）面面层上表面重合，屋面竖向定位轴线应为屋面结构层上表面与距墙内缘120mm处的外墙定位轴线的相交处，如图7.15所示。?
图7.3 定位轴线的编号与顺序
图7.4 定位轴线的分区编号
图7.5 附加轴线的标注
图7.6 起始轴线前附加轴线的标注
图7.7 详图的轴线编号
图7.8 圆形平面定位轴线的编号
图7.9 折线形平面定位轴线的编号
图7.10 承重外墙定位轴线的标定
（a）底层墙体与顶层墙体厚度相同；
（b）底层墙体与顶层墙体厚度不同
图7.11 承重内墙定位轴线的标定
（a）定位轴线中分底层墙身；
（b）定位轴线偏分底层墙身
图7.12 变形缝处的定位轴线的标定
（a）按外承重墙处理；（b）按非承重墙处理
图7.13 变形缝处带连系尺寸的定位轴线的标定
（a）按外承重墙处理；（b）按非承重墙处理
图7.14 框架结构柱定位轴线的标定
（a）中柱；（b）边柱
图7.15 竖向定位轴线的标注
（a）砖墙楼地面的竖向定位；（b）屋面竖向定位
在图样中，如某一局部另绘有详图，应以索引符号索引。详图的位置和编号应以详图符号表示，如表7.1所示。?
零件、钢筋、杆件、设备等的编号应以直径为4~6mm（同一图样应保持一致）的细实线圆绘制，其编号应用阿拉伯数字按顺序编写。?
7.3.4 索引符号与详图符号
表7.1 索引符号与详图符号
名称 表示方法 备注
详图的索引符号 圆圈直径为10，线宽为0.25d
剖面索引符号 圆圈画法同上，粗短线代表剖切位置，引出线所在的一侧为剖视方向
详图符号 圆圈直径为14，线宽为d
引出线应以细实线绘制，采用水平方向的直线，或与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明应注写在水平线的上方，也可注写在水平线的端部。索引详图的引出线应与水平直线相连接。如图7.16所示。
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线，如图7.17所示。
多层构造或多层管道共用引出线，应通过被引出的各层如图7.18所示。
7.3.5 引出线
图7.16 引出线
图7.17 共用引出线
图7.18 多层构造引出线
如图7.19所示，指北针的圆的直径为24mm，细实线绘制，指针头部应注写“北”或“N”。当图样较大时，指北针可放大，放大后的指北针，尾部宽度为圆直径的1/8。?
7.3.6 指北针
图7.19 指北针
