8 建筑施工图

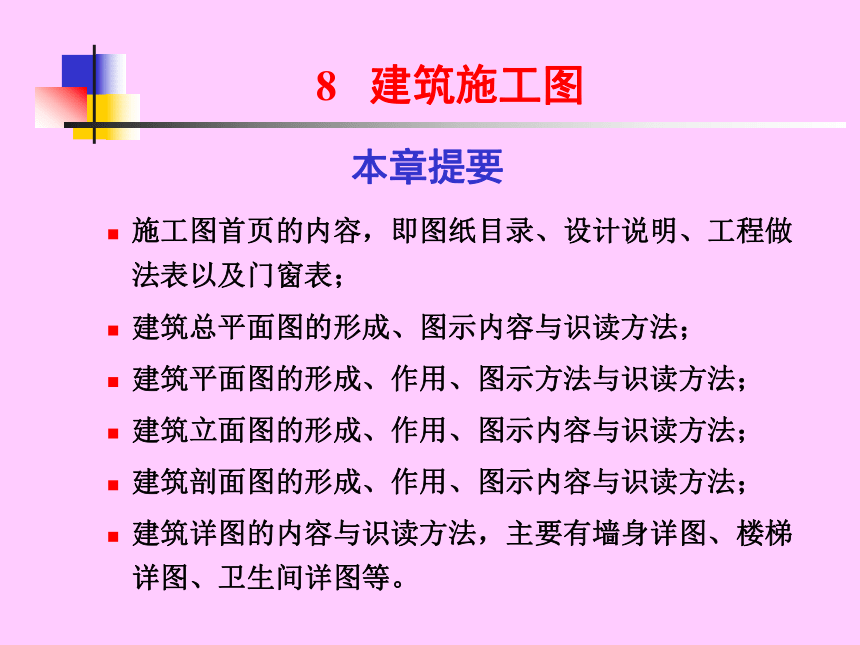

施工图首页的内容，即图纸目录、设计说明、工程做法表以及门窗表；?
建筑总平面图的形成、图示内容与识读方法；?
建筑平面图的形成、作用、图示方法与识读方法；?
建筑立面图的形成、作用、图示内容与识读方法；?
建筑剖面图的形成、作用、图示内容与识读方法；?
建筑详图的内容与识读方法，主要有墙身详图、楼梯详图、卫生间详图等。
本章提要
本 章 内 容

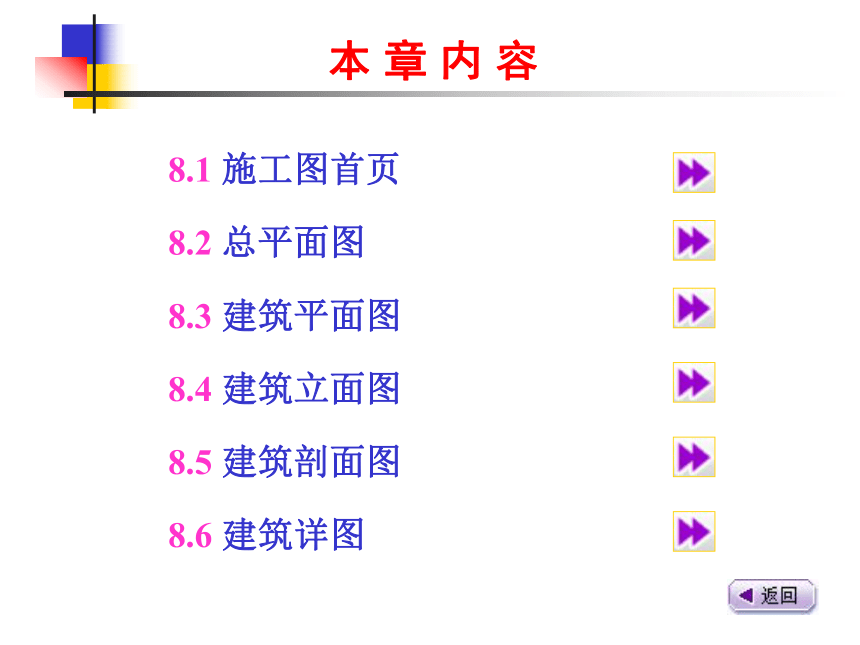

8.1 施工图首页
8.2 总平面图
8.3 建筑平面图
8.4 建筑立面图　
8.5 建筑剖面图
8.6 建筑详图
8.6 建筑详图

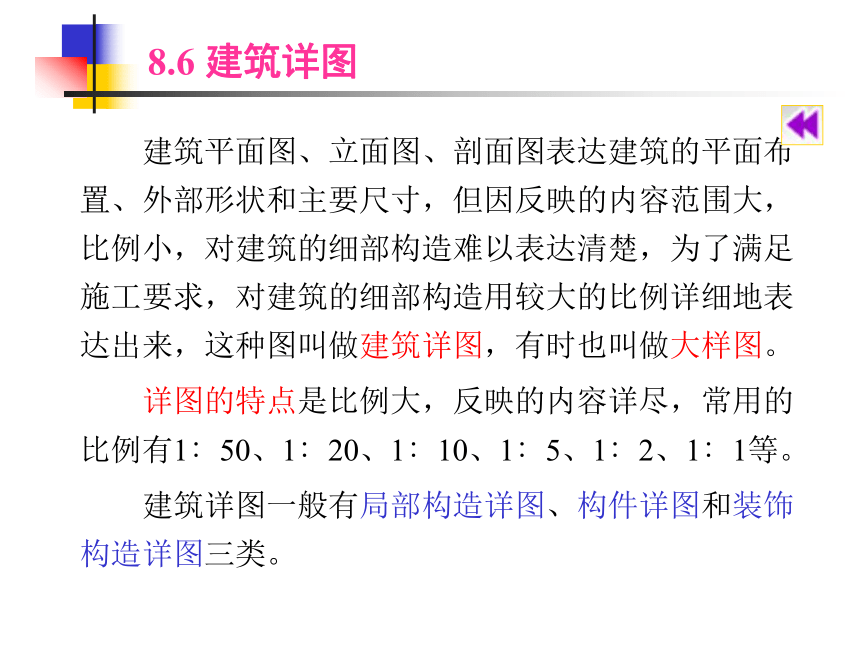

建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽，常用的比例有1∶50、1∶20、1∶10、1∶5、1∶2、1∶1等。
建筑详图一般有局部构造详图、构件详图和装饰构造详图三类。

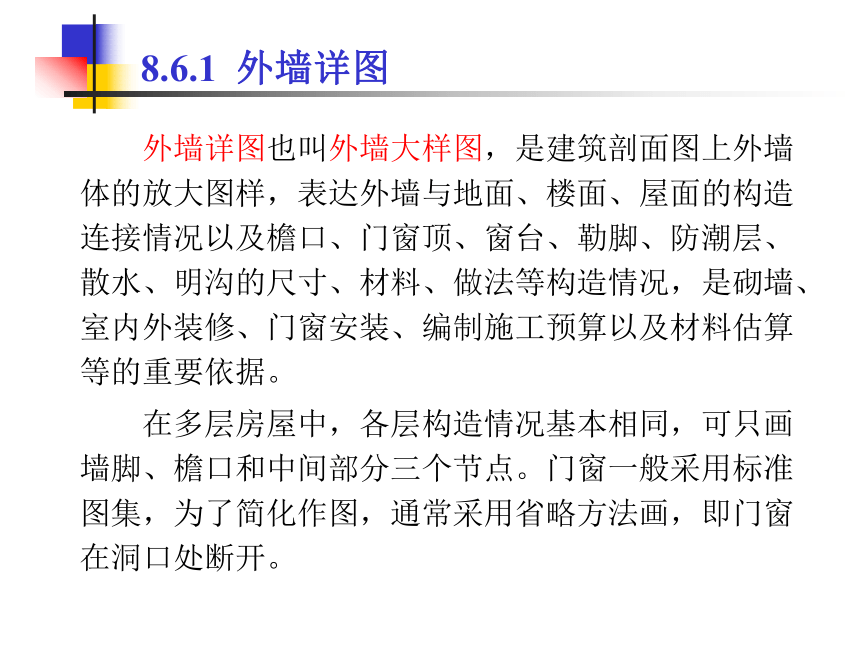

外墙详图也叫外墙大样图，是建筑剖面图上外墙体的放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，可只画墙脚、檐口和中间部分三个节点。门窗一般采用标准图集，为了简化作图，通常采用省略方法画，即门窗在洞口处断开。
8.6.1 外墙详图

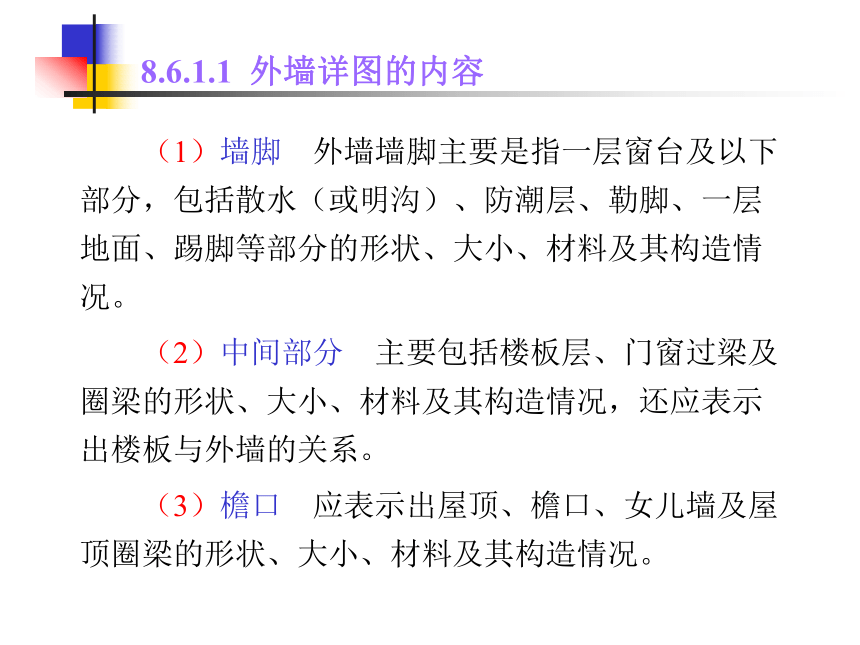

（1）墙脚 外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小、材料及其构造情况。?
（2）中间部分 主要包括楼板层、门窗过梁及圈梁的形状、大小、材料及其构造情况，还应表示出楼板与外墙的关系。?
（3）檐口 应表示出屋顶、檐口、女儿墙及屋顶圈梁的形状、大小、材料及其构造情况。
8.6.1.1 外墙详图的内容

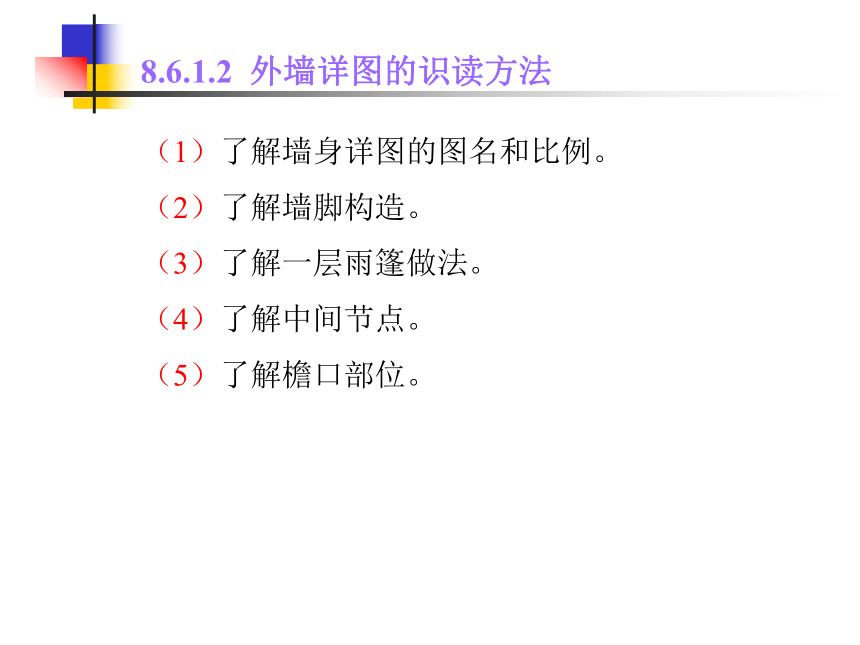

（1）了解墙身详图的图名和比例。
（2）了解墙脚构造。
（3）了解一层雨篷做法。
（4）了解中间节点。
（5）了解檐口部位。
8.6.1.2 外墙详图的识读方法

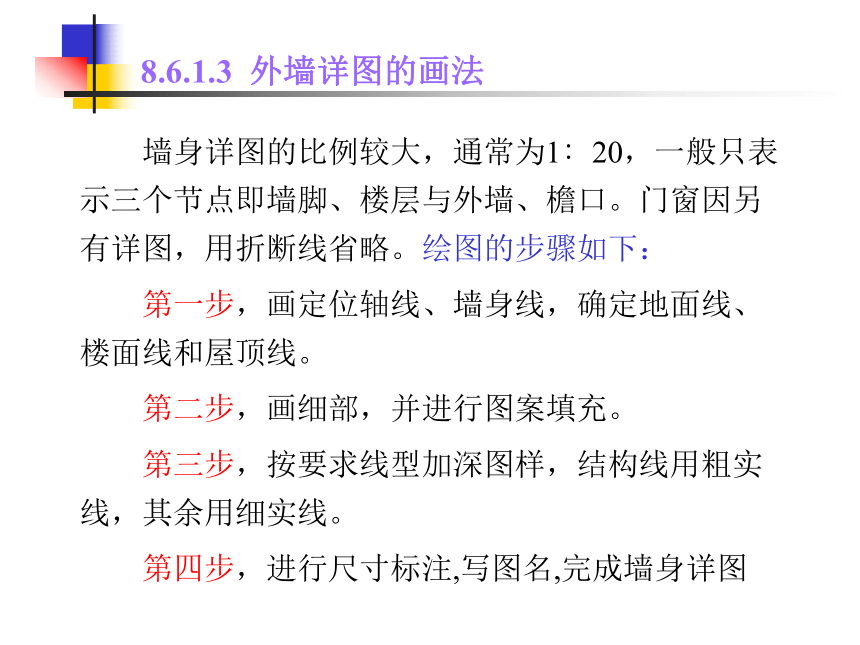

墙身详图的比例较大，通常为1∶20，一般只表示三个节点即墙脚、楼层与外墙、檐口。门窗因另有详图，用折断线省略。绘图的步骤如下：?
第一步，画定位轴线、墙身线，确定地面线、楼面线和屋顶线。?
第二步，画细部，并进行图案填充。
第三步，按要求线型加深图样，结构线用粗实线，其余用细实线。?
第四步，进行尺寸标注,写图名,完成墙身详图
8.6.1.3 外墙详图的画法

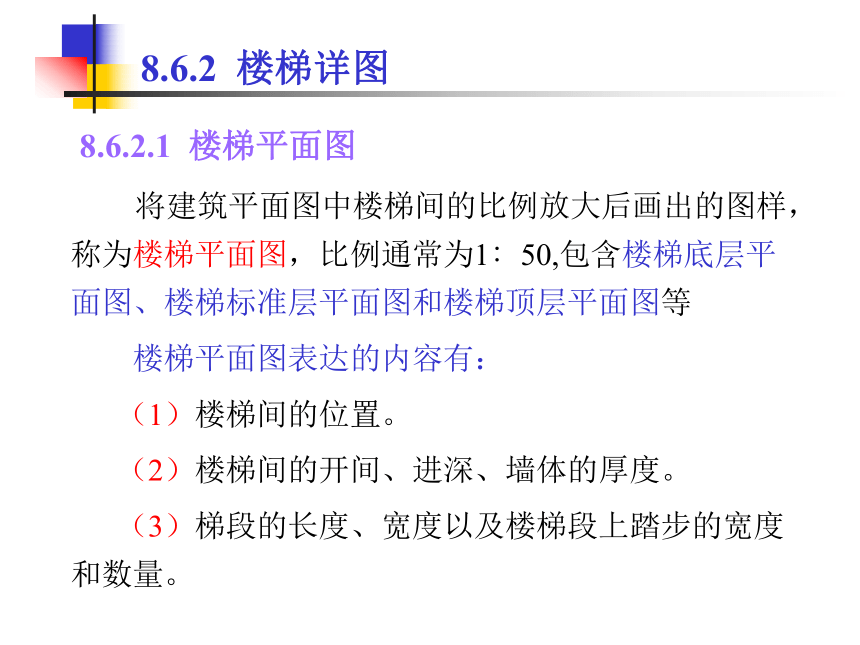

将建筑平面图中楼梯间的比例放大后画出的图样，称为楼梯平面图，比例通常为1∶50,包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等
楼梯平面图表达的内容有：?
（1）楼梯间的位置。?
（2）楼梯间的开间、进深、墙体的厚度。
（3）梯段的长度、宽度以及楼梯段上踏步的宽度和数量。
8.6.2 楼梯详图
8.6.2.1 楼梯平面图

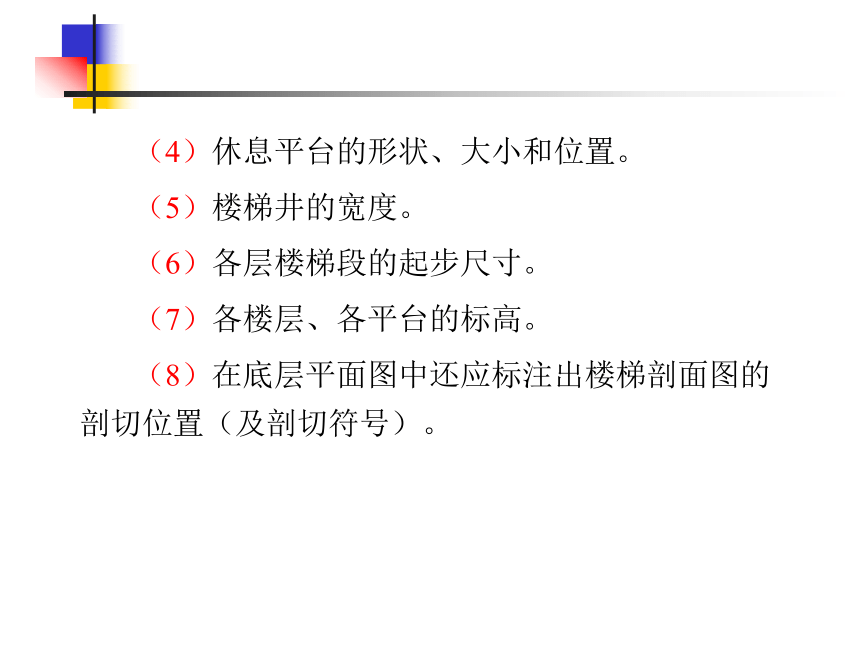

（4）休息平台的形状、大小和位置。?
（5）楼梯井的宽度。?
（6）各层楼梯段的起步尺寸。?
（7）各楼层、各平台的标高。?
（8）在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。?
现以附图12某商住楼楼梯平面图为例说明其识读方法。?
（1）了解楼梯间在建筑中的位置。
（2）了解楼梯间的开间、进深，墙体的厚度，门窗的位置。
（3）了解楼梯段、楼梯井和休息平台的平面形式、位置，踏步的宽度和数量。
（4）了解楼梯的走向以及上下行的起步位置。
（5）了解楼梯段各层平台的标高。
（6）在一层平面图中了解楼梯剖面图的剖切位置及剖视方向。
附图12
楼梯剖面图是用假想的铅垂剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影所作的剖面图。
楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸，比例一般为1∶50、1∶30或1∶40。
楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。
8.6.2.2 楼梯剖面图
下面以附图13某商住楼楼梯剖面图为例说明楼梯剖面图的识读方法。?
（1）了解楼梯的构造形式。
（2）了解楼梯在竖向和进深方向的有关尺寸。
（3）了解楼梯段、平台、栏杆、扶手等的构造和用料说明。
（4）了解被剖切梯段的踏步级数。
（5）了解图中的索引符号。
附图13
楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1∶10、1∶5、1∶2或1∶1的比例详细表示其形状、大小、所采用材料以及具体做法。
8.6.2.3 楼梯节点详图
楼梯详图包括楼梯平面图、楼梯剖面图和楼梯节点详图三部分内容，在图面布置时，尽量将这些图布置在一张图纸上，且平面图在左、剖面图在右。（1）楼梯平面图的绘图步骤?
第一步，画楼梯间的定位轴线及墙身线。?
第二步，确定楼梯段的长度、宽度及平台的宽度，并等分梯段。?
第三步，检查后，按要求加深图线，进行尺寸标注，完成楼梯平面图。如图8.9。?
8.6.2.4 楼层详图的绘制方法与步骤
（2）楼梯剖面图的画法?
第一步，画定位轴线、墙身线，定楼梯段、平台的位置。?
第二步，等分楼梯段，等分时将第一个踏步画出，连接第一个踏步与相邻平台端部成斜线，等分斜线，过斜线的等分点分别作竖线和水平线，形成踏步。?
第三步，画细部，如门窗、平台梁、楼梯栏杆等。
第四步，检查后，按要求加深图线，并进行尺寸标注，完成楼梯剖面图。如图8.10。?
图8.9 楼梯平面图的画图步骤
由于建筑平面图的比例较小，卫生间平面图只能反映出卫生洁具的形状和数量，并不能具体反映这些洁具的具体位置、地面排水情况、地漏位置等，通常需要画出卫生间详图，该详图的比例通常为1∶50。如附图14为某商住楼的卫生间详图。?
在不同的建筑施工图中，详图的数量、种类是不一样的，需根据实际情况确定。
8.6.4 卫生间详图
附图14
