(共25张PPT)

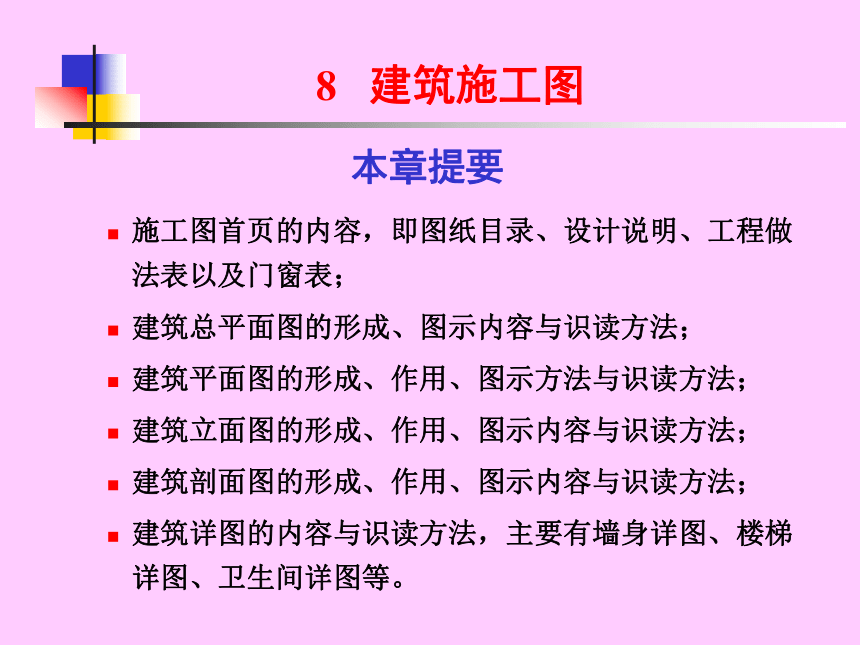

8 建筑施工图
施工图首页的内容，即图纸目录、设计说明、工程做法表以及门窗表；?
建筑总平面图的形成、图示内容与识读方法；?
建筑平面图的形成、作用、图示方法与识读方法；?
建筑立面图的形成、作用、图示内容与识读方法；?
建筑剖面图的形成、作用、图示内容与识读方法；?
建筑详图的内容与识读方法，主要有墙身详图、楼梯详图、卫生间详图等。
本章提要

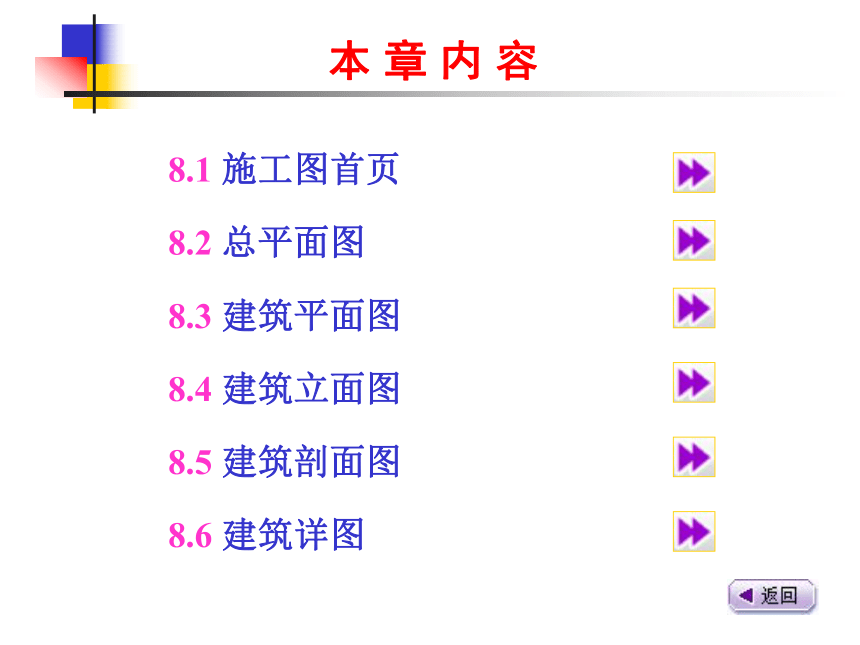

本 章 内 容
8.1 施工图首页
8.2 总平面图
8.3 建筑平面图
8.4 建筑立面图　
8.5 建筑剖面图
8.6 建筑详图

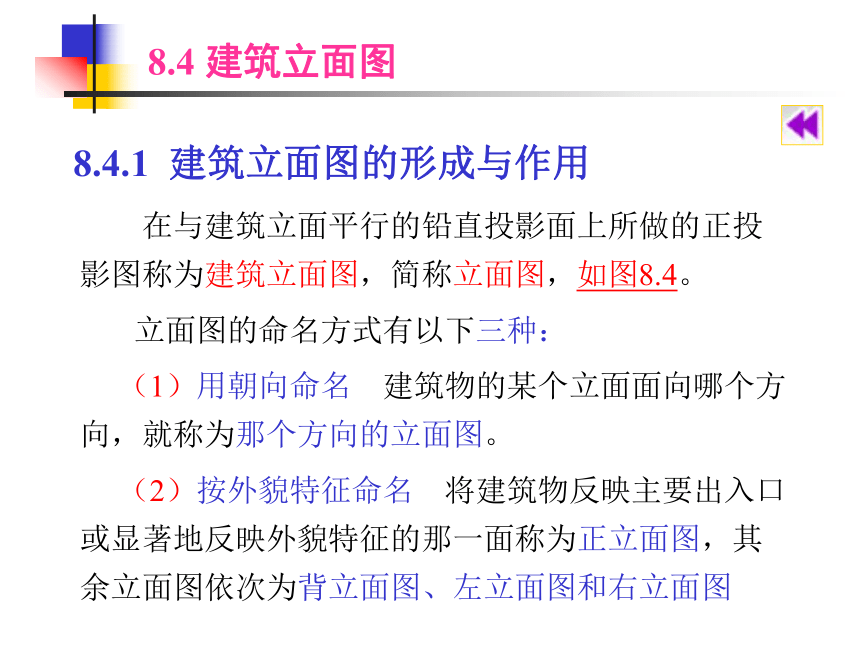

8.4 建筑立面图
在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图，如图8.4。
立面图的命名方式有以下三种：?
（1）用朝向命名 建筑物的某个立面面向哪个方向，就称为那个方向的立面图。
（2）按外貌特征命名 将建筑物反映主要出入口或显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图
8.4.1 建筑立面图的形成与作用

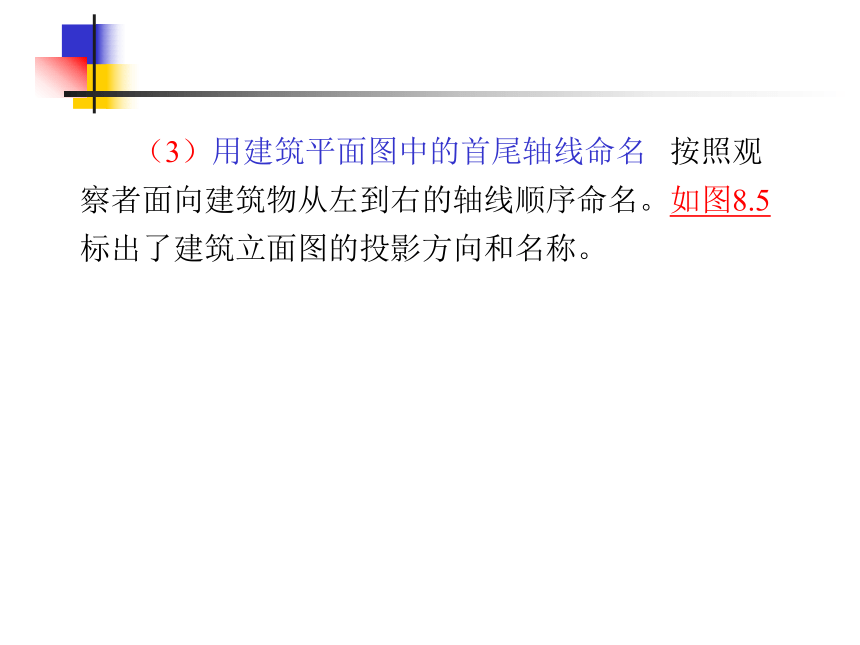

（3）用建筑平面图中的首尾轴线命名 按照观察者面向建筑物从左到右的轴线顺序命名。如图8.5标出了建筑立面图的投影方向和名称。?

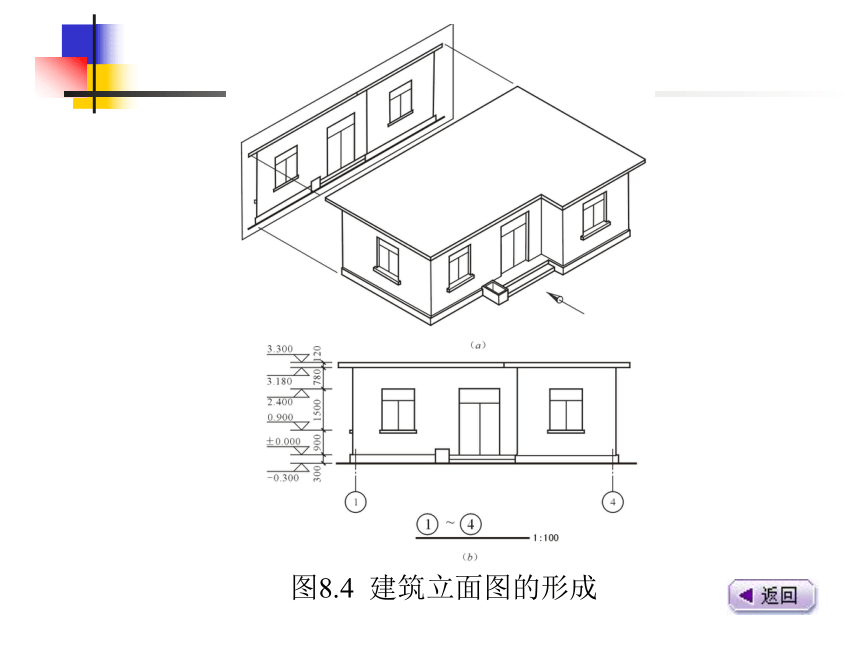

图8.4 建筑立面图的形成

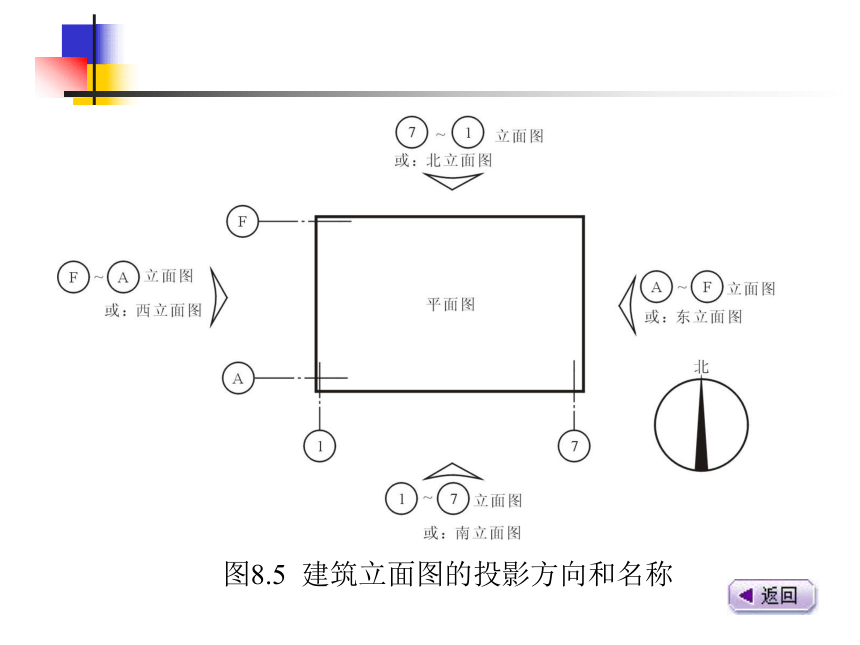

图8.5 建筑立面图的投影方向和名称

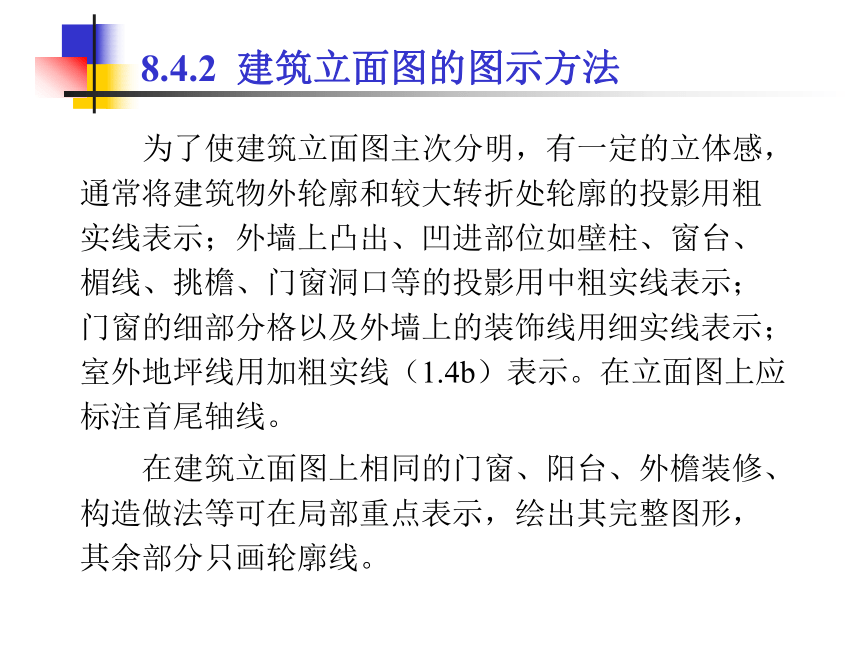

为了使建筑立面图主次分明，有一定的立体感，通常将建筑物外轮廓和较大转折处轮廓的投影用粗实线表示；外墙上凸出、凹进部位如壁柱、窗台、楣线、挑檐、门窗洞口等的投影用中粗实线表示；门窗的细部分格以及外墙上的装饰线用细实线表示；室外地坪线用加粗实线（1.4b）表示。在立面图上应标注首尾轴线。?
在建筑立面图上相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。?
8.4.2 建筑立面图的图示方法

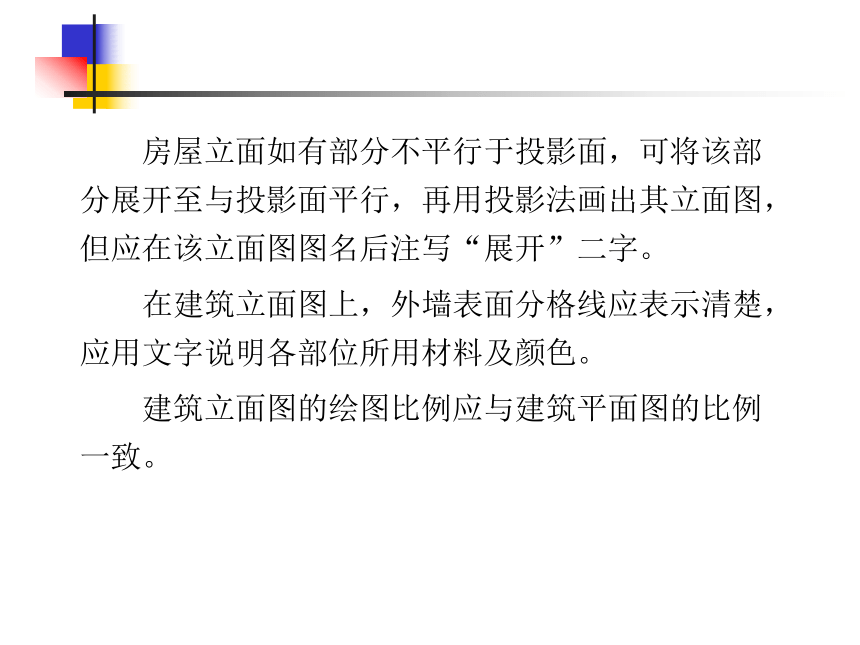

房屋立面如有部分不平行于投影面，可将该部分展开至与投影面平行，再用投影法画出其立面图，但应在该立面图图名后注写“展开”二字。?
在建筑立面图上，外墙表面分格线应表示清楚，应用文字说明各部位所用材料及颜色。?
建筑立面图的绘图比例应与建筑平面图的比例一致。?
（1）画出从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容。?
（2）标出建筑物立面上的主要标高。
（3）注出建筑物两端的定位轴线及其编号。?
（4）注出需详图表示的索引符号。?
（5）用文字说明外墙面装修的材料及其做法。
8.4.3 建筑立面图的图示内容
下面以附图7某商住楼①~B21立面图为例了解建筑立面图的识读方法。?
（1）了解图名、比例。
（2）了解建筑的外貌。
（3）了解建筑的高度。
（4）了解建筑物的外装修。
（5）了解立面图上详图索引符号的位置与其作用。
8.4.4 建筑立面图的识读
附图7
立面图的画法和步骤与建筑平面图基本相同，同样先选定比例和图幅，经过画底图和加深两个步骤，如图8.6所示。?
第一步，画室外地坪线、建筑外轮廓线。?
第二步，画各层门窗洞口线。?
第三步，画墙面细部，如阳台、窗台、楣线、门窗细部分格、壁柱、室外台阶、花池等。?
第四步，检查无误后，按立面图的线型要求进行图线加深。?
8.4.5 建筑立面图的绘制方法与步骤
第五步，标注标高、首尾轴线，书写墙面装修文字、图名、比例等，说明文字一般用5号字，图名用10号字。
图8.6 建筑立面图的画法
8.5 建筑剖面图
假想用一个或一个以上垂直于外墙轴线的铅垂剖切平面剖切建筑，得到的剖面图称为建筑剖面图，简称剖面图，如图8.7所示。
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。?
8.5.1 建筑剖面图的形成与作用
剖面图的剖切位置应根据图纸的用途或设计深度，在剖面图上选择能反映全貌、构造特征以及有代表性的部位剖切，如楼梯间等，并应尽量使剖切平面通过门窗洞口。
剖面图的图名应与建筑底层平面图的剖切符号一致。
剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。
图8.7 建筑剖面图的形成
（1）表示被剖切到的墙、梁及其定位轴线。?
（2）表示室内底层地面、各层楼面、屋顶、门窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。?
（3）标注尺寸和标高。剖面图中应标注相应的标高与尺寸。
（4）表示楼地面、屋顶各层的构造。一般用引出线说明楼地面、屋顶的构造做法。 ?
8.5.2 建筑剖面图的图示内容与图示方法
下面以附图10某商住楼1-1剖面图说明建筑剖面图的识读方法。?
（1）了解图名、比例。
（2）了解被剖切到的墙体、楼板、楼梯和屋顶。
（3）了解可见的部分。
（4）了解剖面图上的尺寸标注。
（5）了解详图索引符号的位置和编号。
8.5.3 建筑剖面图的识读
附图10
比例、图幅的选择与建筑平面图、立面图相同，剖面图的具体画法、步骤如下：
第一步，画被剖切到的墙体定位轴线、墙体、楼板面等，如图8.8（a）。?
第二步，在被剖切的墙上开门窗洞口以及可见的门窗投影。?
第三步，画剖开房间后向可见方向投影所看到部分的投影，如图8.8（b）。?
8.5.4 建筑剖面图的绘制方法与步骤
第四步，按建筑剖面图的图示方法加深图线，标注标高与尺寸，最后画定位轴线，书写图名和比例，如附图10所示。
图8.8 建筑剖面图的画法
附图10
