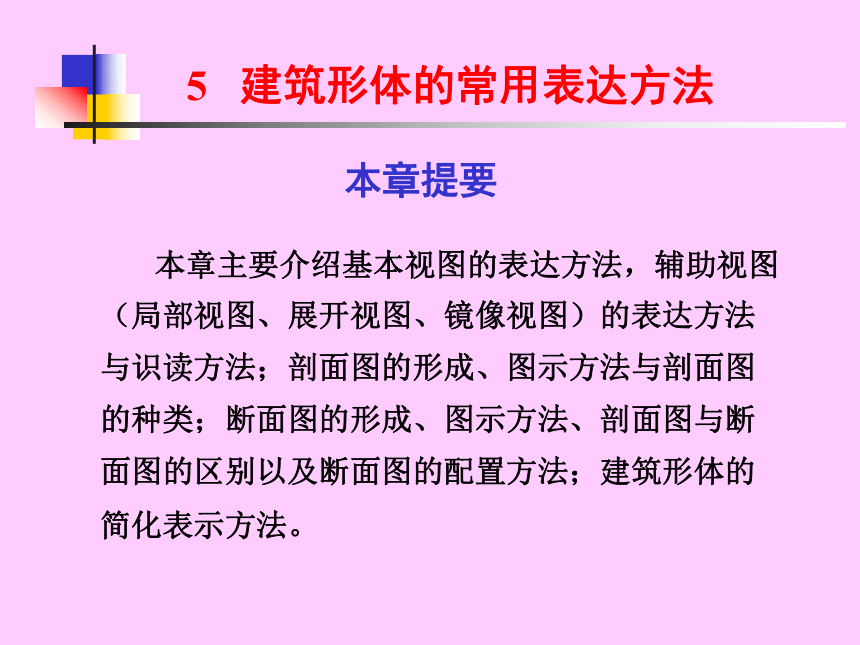

5 建筑形体的常用表达方法
本章主要介绍基本视图的表达方法，辅助视图（局部视图、展开视图、镜像视图）的表达方法与识读方法；剖面图的形成、图示方法与剖面图的种类；断面图的形成、图示方法、剖面图与断面图的区别以及断面图的配置方法；建筑形体的简化表示方法。
本章提要

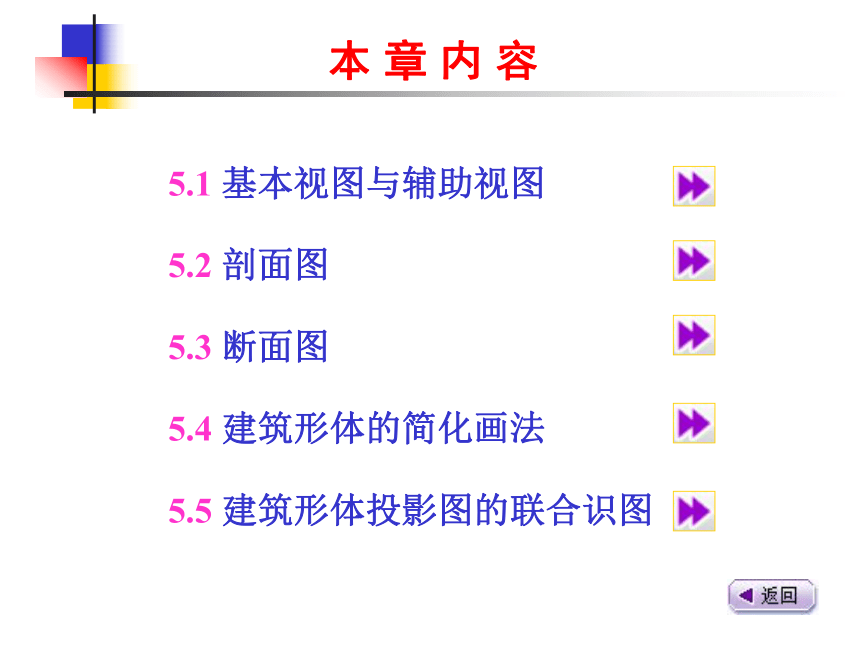

本 章 内 容
5.1 基本视图与辅助视图
5.2 剖面图
5.3 断面图
5.4 建筑形体的简化画法　
5.5 建筑形体投影图的联合识图
三面投影体系是由水平投影面、正立投影面和侧立投影面组成，所作形体的投影图分别是水平投影图、正立投影图和侧立投影图，在工程图中分别叫做平面图、正立面图和侧面图。?
大多数形体，如一幢建筑，由于其正面和背面不同，左侧面和右侧面也不相同，用三视图表示，很显然表达不清。因此，在原有三投影面（H、V、W）的正对面又增加了三个投影面：
5.1 基本视图与辅助视图
5.1.1 基本视图
在水平投影面对面增加的投影面用H1表示，其上投影图为底面图；在正立投影面对面增加的投影面用V1表示，其上投影图为背立面图；在左侧立面对面增加的投影面用W1表示，其上投影图称为右立面图。如图5.1所示。
以上六个投影图称为形体的基本视图，六个投影图的展开方法如图5.1所示。
如将这六个视图放在一张图纸上，各视图的位置宜按图5.2所示的顺序排列。

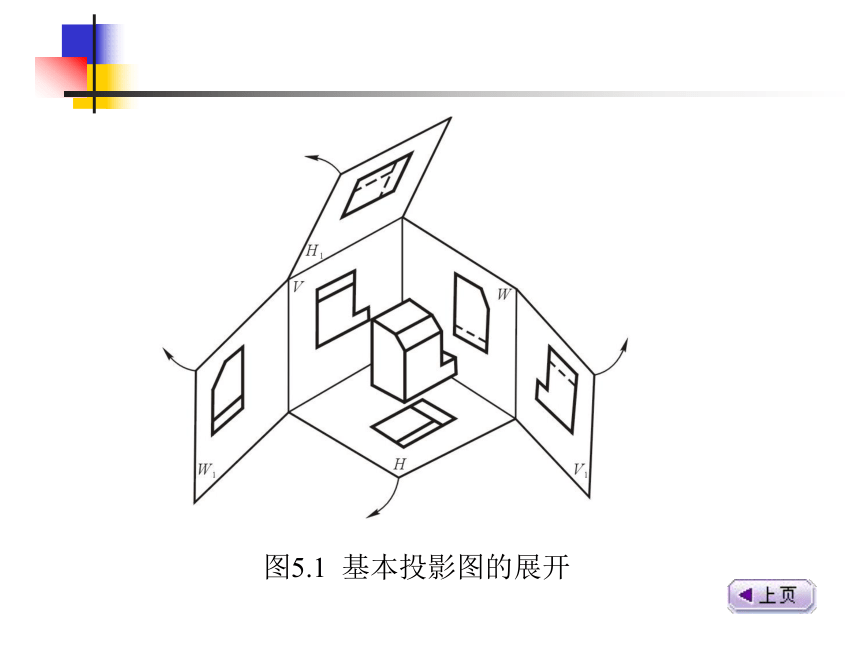

图5.1 基本投影图的展开

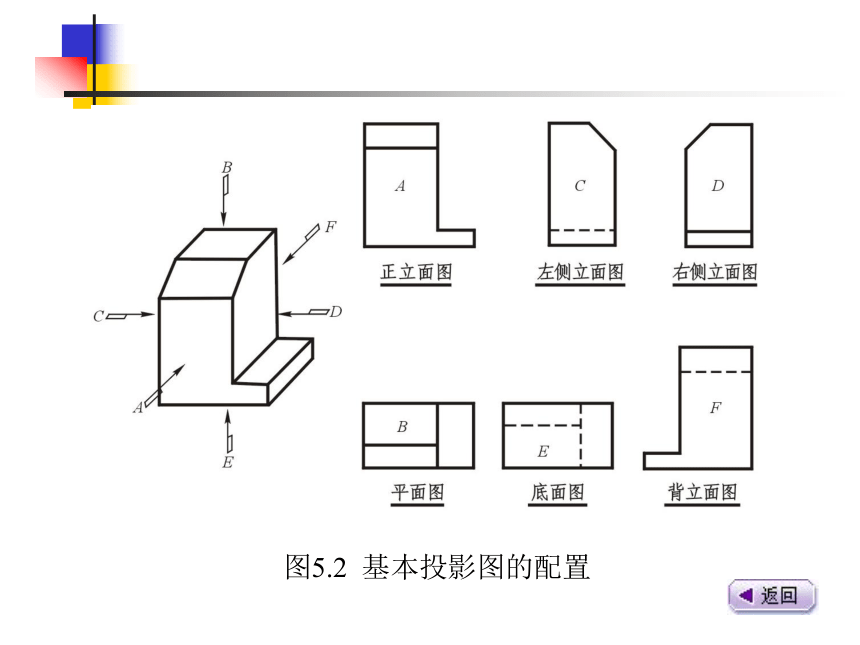

图5.2 基本投影图的配置

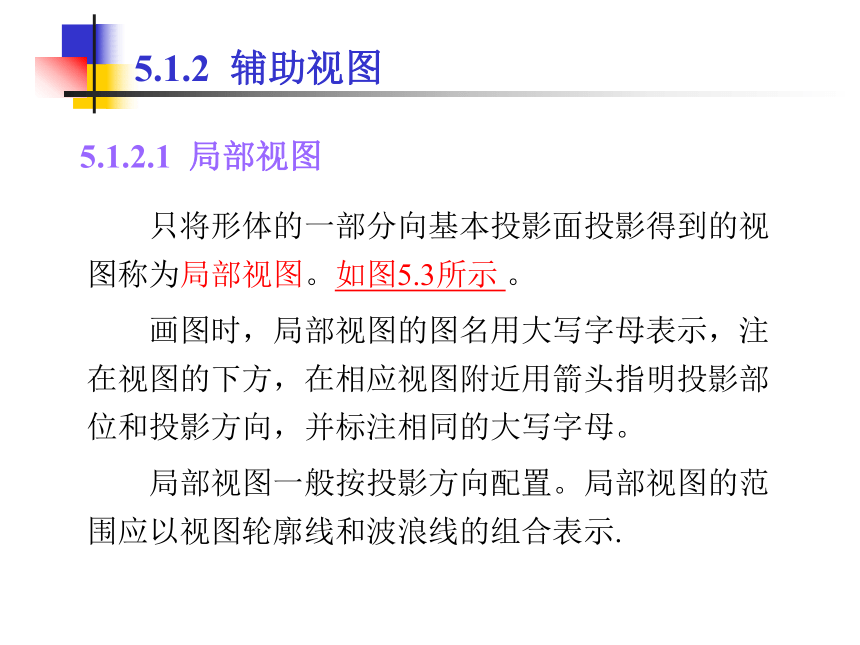

5.1.2 辅助视图
5.1.2.1 局部视图
只将形体的一部分向基本投影面投影得到的视图称为局部视图。如图5.3所示 。
画图时，局部视图的图名用大写字母表示，注在视图的下方，在相应视图附近用箭头指明投影部位和投影方向，并标注相同的大写字母。
局部视图一般按投影方向配置。局部视图的范围应以视图轮廓线和波浪线的组合表示.
图5.3 局部视图

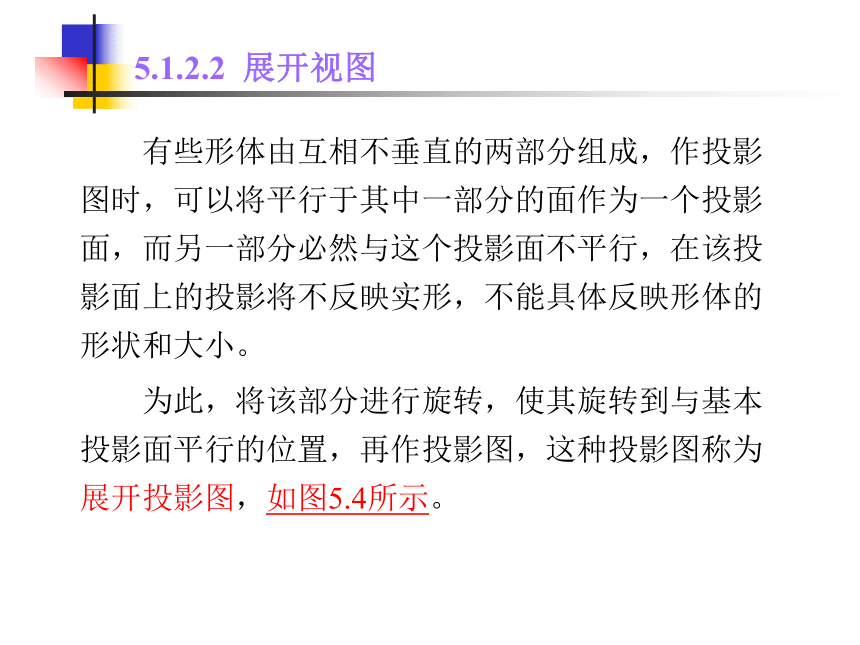

有些形体由互相不垂直的两部分组成，作投影图时，可以将平行于其中一部分的面作为一个投影面，而另一部分必然与这个投影面不平行，在该投影面上的投影将不反映实形，不能具体反映形体的形状和大小。
为此，将该部分进行旋转，使其旋转到与基本投影面平行的位置，再作投影图，这种投影图称为展开投影图，如图5.4所示。
5.1.2.2 展开视图

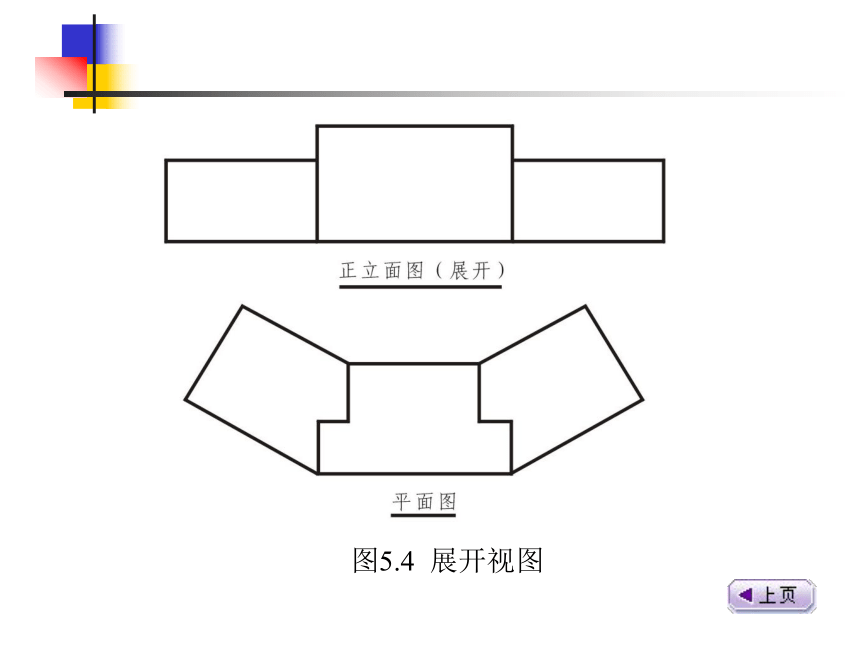

图5.4 展开视图

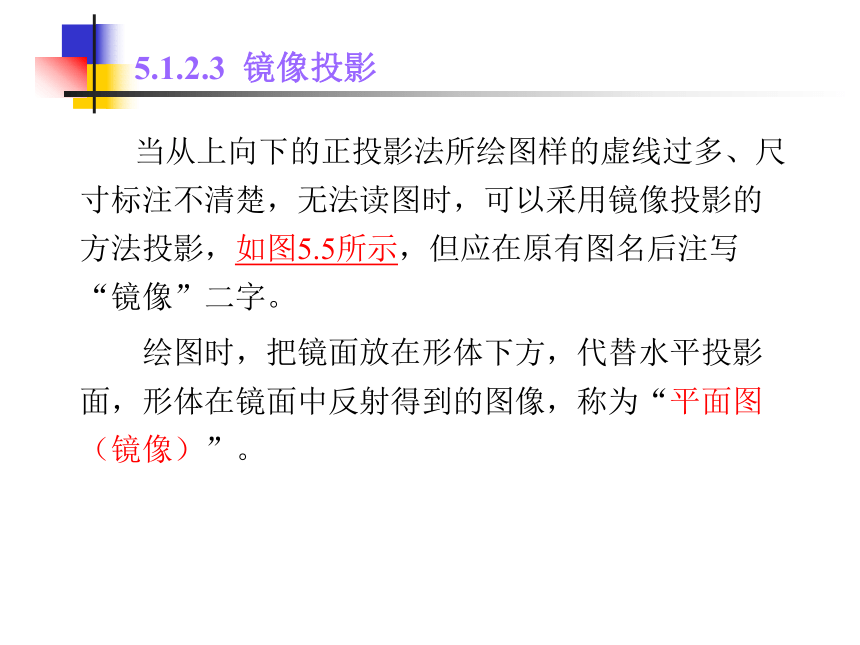

当从上向下的正投影法所绘图样的虚线过多、尺寸标注不清楚，无法读图时，可以采用镜像投影的方法投影，如图5.5所示，但应在原有图名后注写“镜像”二字。?
绘图时，把镜面放在形体下方，代替水平投影面，形体在镜面中反射得到的图像，称为“平面图（镜像）”。
5.1.2.3 镜像投影
图5.5 镜像投影图的画法
5.2 剖面图
假想用一个平面将形体切开，让其内部构造暴露出来，使形体中不可见的部分变成可见部分，从而使虚线变成实线，这样既利于尺寸标注，又方便识图。如图5.6所示。
如图5.7所示，切割部分在正面投影和侧面投影中都用虚线表示，这些虚线连同其他实线交叉重叠、混杂不清，给识图和尺寸标注带来困难。
5.2.1 剖面图的形成
如果用一正平面通过形体的前后对称面将其剖切开，则原来的不可见的部分全部暴露出来，从而使虚线变成实线，读图和尺寸标注都容易进行，如图5.8所示。
用一个假想的剖切平面将形体剖切开，移去位于观察者和剖切平面之间的部分，作出剩余部分的正投影图叫做剖面图。?
图5.6 建筑形体正投影图与剖面图的比较
图5.7 形体的三面投影图
图5.8 剖面图的形成
5.2.2 剖面图的画图步聚
5.2.2.1 确定剖切平面的位置和数量
作形体剖面图时，首先应确定剖切平面的位置，剖切平面应选择适当的位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
其次，确定剖切平面的数量。即要表达清楚一个形体，需要画几个剖面图的问题。
为了将形体中被剖切平面切到的部分和未切到部分区分开，《房屋建筑制图统一标准》（GB/T 50001—2001）规定，形体剖面图中，被剖切平面剖切到的部分轮廓线用粗实线绘制，未被剖切平面剖切到但可见部分的轮廓线用中粗实线绘制，不可见的部分可以不画。?
5.2.2.2 剖面图图线的使用
形体被剖切后，断面反映出构件所采用的材料，因此，在剖面图中，相应的断面上应画出相应的材料符号。表5.1是《房屋建筑制图统一标准》（GB/T 50001—2001）(详见P58)中规定的部分常用建筑材料的图例符号，画图时应按照规定执行。?
在钢筋混凝土构件投影图中，当剖面图主要用于表达钢筋的布置时，可不画混凝土的材料图例。?
5.2.2.3 画材料图例
《房屋建筑制图统一标准》（GB/T 50001—2001）中规定剖切符号由剖切位置线和剖视方向线组成，剖切位置线是长度为6~10mm的粗实线，剖视方向线是4~6mm的粗实线，剖切位置线与剖视方向线垂直相交，并应在剖视方向线旁边加注编号。
如图5.9所示，在剖面图的下方应写上带有编号的图名，如“×-×剖面图”。
5.2.2.4 画剖切符号
图5.9 剖切符号的画法
用一个剖切平面将形体完整地剖切开，得到的剖面图，叫做全剖面图。全剖面图一般应用于不对称的建筑形体，或对称但较简单的建筑构件中。
如图5.10所示，该形体虽然对称，但比较简单，分别用正平面、侧平面和水平面剖切，得到1-1剖面图、2-2剖面图和3-3剖面图。
5.2.3 剖面图的种类和应用
5.2.3.1 全剖面图
图5.10 形体的全剖面图
如果形体对称，画图时常把投影图一半画成剖面图，另一半画成外观图，这样组合而成的投影图叫做半剖面图。
如图5.11所示为前面图5.7的形体，因形体的前后对称，用侧平面将形体的左前方剖切开，使得侧面投影的一半为外视图，一半为剖面图。
图5.12为一独立基础的施工图，该图中平面图是普通正投影图，正面投影和侧面投影都采用半剖面图，将形体外表面和内部全部反映出来。?
5.2.3.2 半剖面图
图5.11 形体的半剖面图
图5.12 独立基础的半剖面图
用两个或两个以上的互相平行的剖切平面将形体剖切开，得到的剖面图称为阶梯剖面图。如图5.13 所示。
5.2.3.3 阶梯剖面图
图5.13 阶梯剖面图
用两个或两个以上相交剖切平面剖切形体，所得到的剖面图称作展开剖面图。
展开剖面图的图名后应加注“展开”字样，剖切符号的画法如图5.14所示。
因展开剖面图将形体剖切开后需要将形体进行旋转，因此，有时也称为旋转剖面图。
图5.15为筒仓建筑物的施工图
5.2.3.4 展开剖面图
图5.14 楼梯的展开剖面图
图5.15 筒仓建筑物的施工图
当仅仅需要表达形体的某局部内部构造时，可以只将该局部剖切开，只作该部分的剖面图，称为局部剖面图。?
如图5.16所示为基础局部剖面图。波浪线不得超过图形轮廓线，也不能画成图形的延长线。
对一些具有不同层次构造的建筑构件，可按实际需要，用分层剖切的方法获得剖面图，称为分层剖面图。?
如图5.17是用分层剖面图表达地面的构造图。
5.2.3.5 局部剖面图与分层剖面图
[例5.1]根据图5.18的排水窨井正投影图，作出1-1、2-2剖面图，并将侧面投影改为半剖面图。
图5.18 窨井投影图
图5.16 基础的局部剖面图
图5.17 木地面构造图
