(共26张PPT)

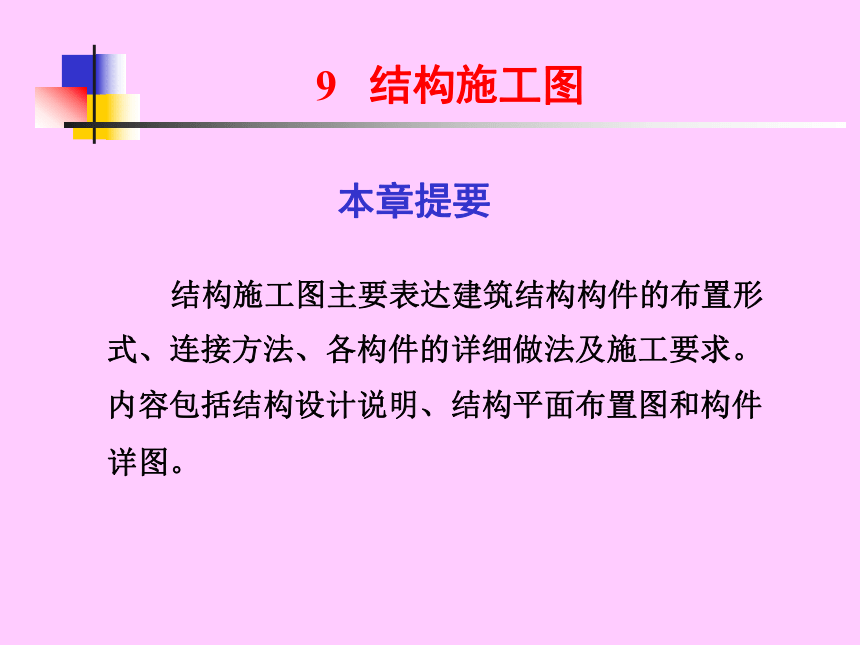

9 结构施工图
结构施工图主要表达建筑结构构件的布置形式、连接方法、各构件的详细做法及施工要求。内容包括结构设计说明、结构平面布置图和构件详图。
本章提要

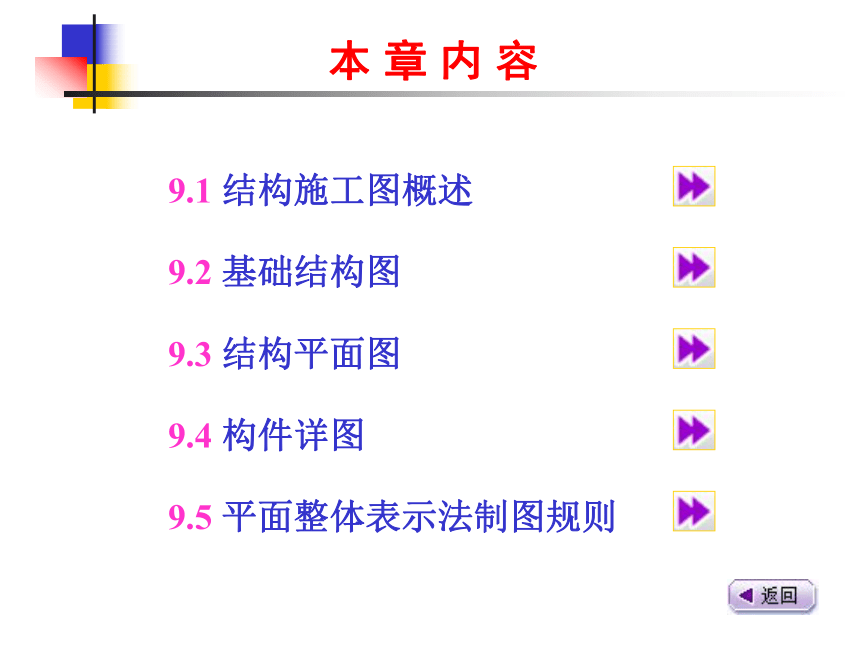

本 章 内 容
9.1 结构施工图概述
9.2 基础结构图
9.3 结构平面图
9.4 构件详图
9.5 平面整体表示法制图规则

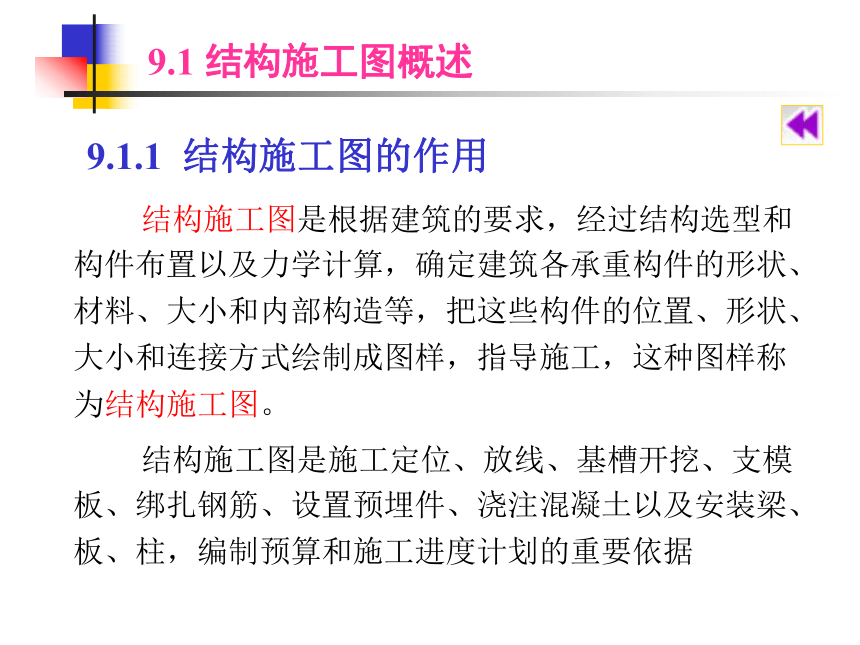

结构施工图是根据建筑的要求，经过结构选型和构件布置以及力学计算，确定建筑各承重构件的形状、材料、大小和内部构造等，把这些构件的位置、形状、大小和连接方式绘制成图样，指导施工，这种图样称为结构施工图。
结构施工图是施工定位、放线、基槽开挖、支模板、绑扎钢筋、设置预埋件、浇注混凝土以及安装梁、板、柱，编制预算和施工进度计划的重要依据
9.1 结构施工图概述
9.1.1 结构施工图的作用
（1）结构设计说明?
说明新建建筑的结构类型、耐久年限、地震设防烈度、地基状况、材料强度等级、选用的标准图集、新结构与新工艺及特殊部位的施工顺序、方法及质量验收标准。?

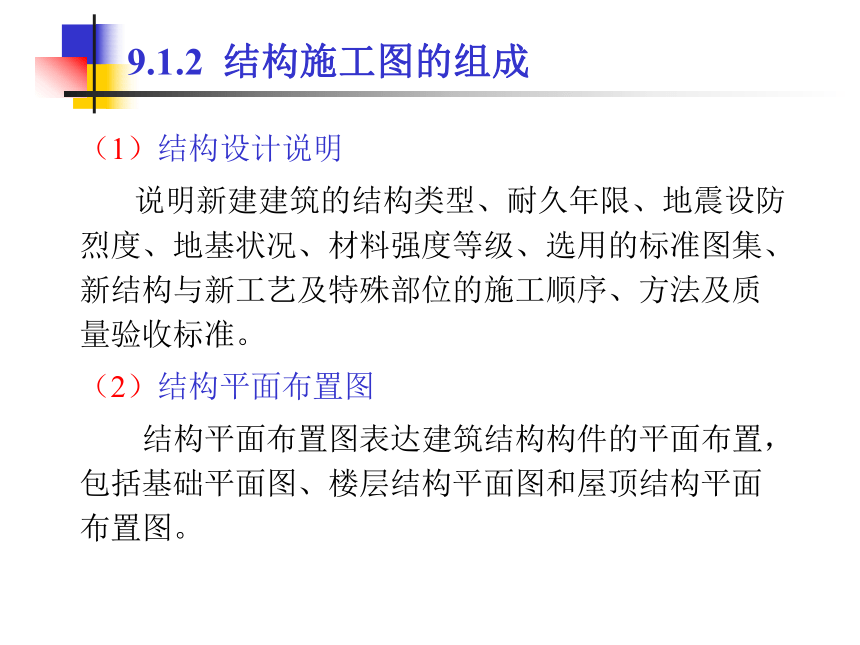

（2）结构平面布置图?
结构平面布置图表达建筑结构构件的平面布置，包括基础平面图、楼层结构平面图和屋顶结构平面布置图。?
9.1.2 结构施工图的组成

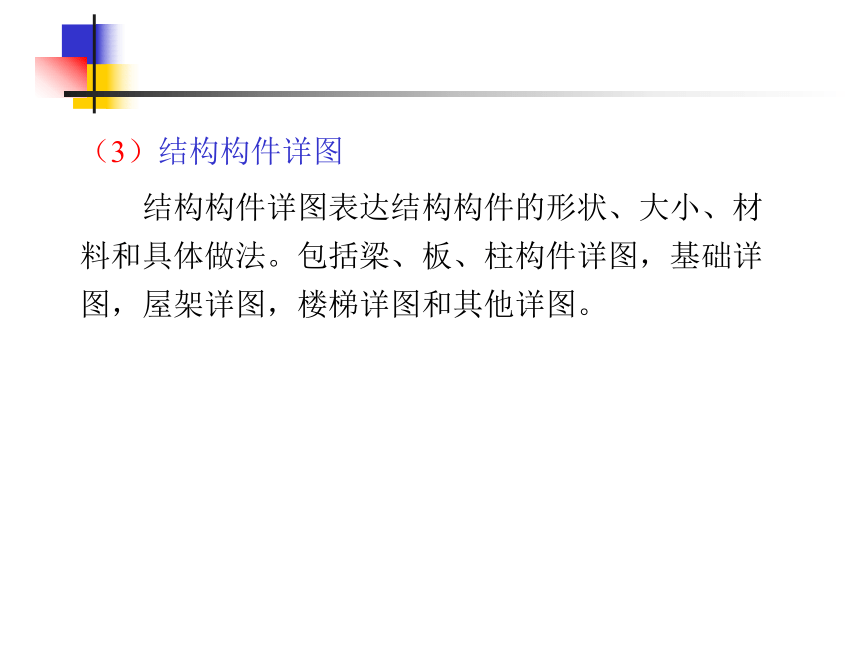

（3）结构构件详图?
结构构件详图表达结构构件的形状、大小、材料和具体做法。包括梁、板、柱构件详图，基础详图，屋架详图，楼梯详图和其他详图。

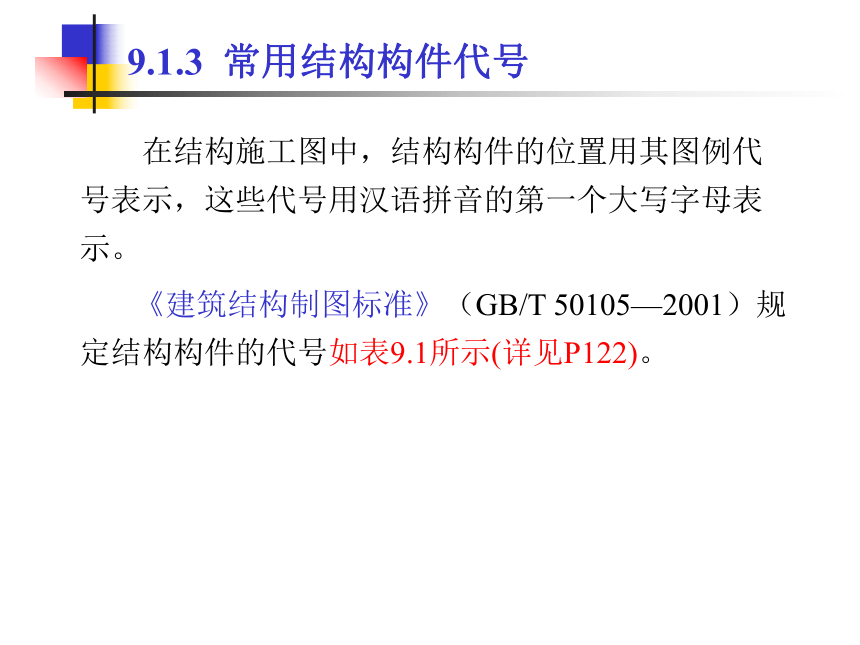

在结构施工图中，结构构件的位置用其图例代号表示，这些代号用汉语拼音的第一个大写字母表示。
《建筑结构制图标准》（GB/T 50105—2001）规定结构构件的代号如表9.1所示(详见P122)。
9.1.3 常用结构构件代号

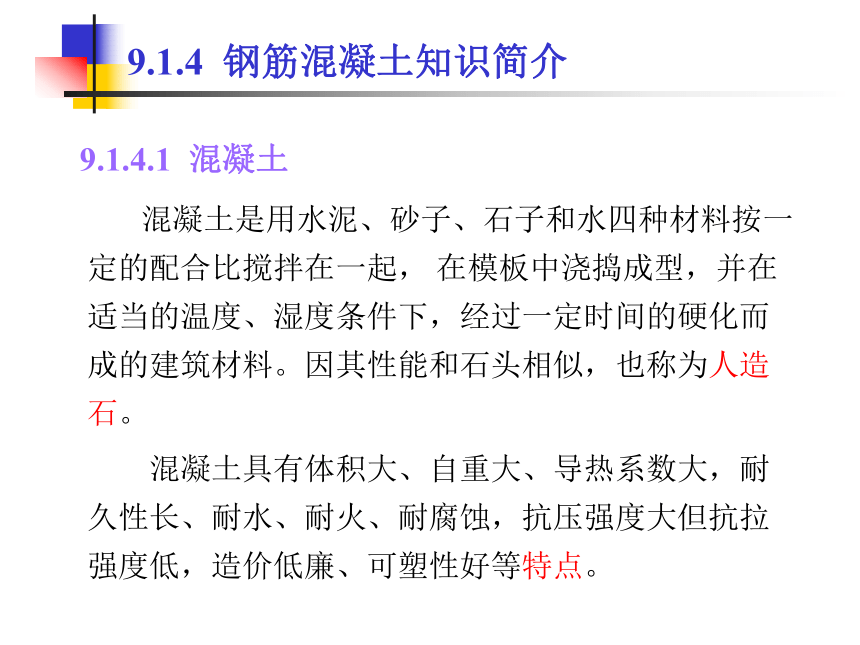

混凝土是用水泥、砂子、石子和水四种材料按一定的配合比搅拌在一起， 在模板中浇捣成型，并在适当的温度、湿度条件下，经过一定时间的硬化而成的建筑材料。因其性能和石头相似，也称为人造石。
混凝土具有体积大、自重大、导热系数大，耐久性长、耐水、耐火、耐腐蚀，抗压强度大但抗拉强度低，造价低廉、可塑性好等特点。
9.1.4 钢筋混凝土知识简介
9.1.4.1 混凝土

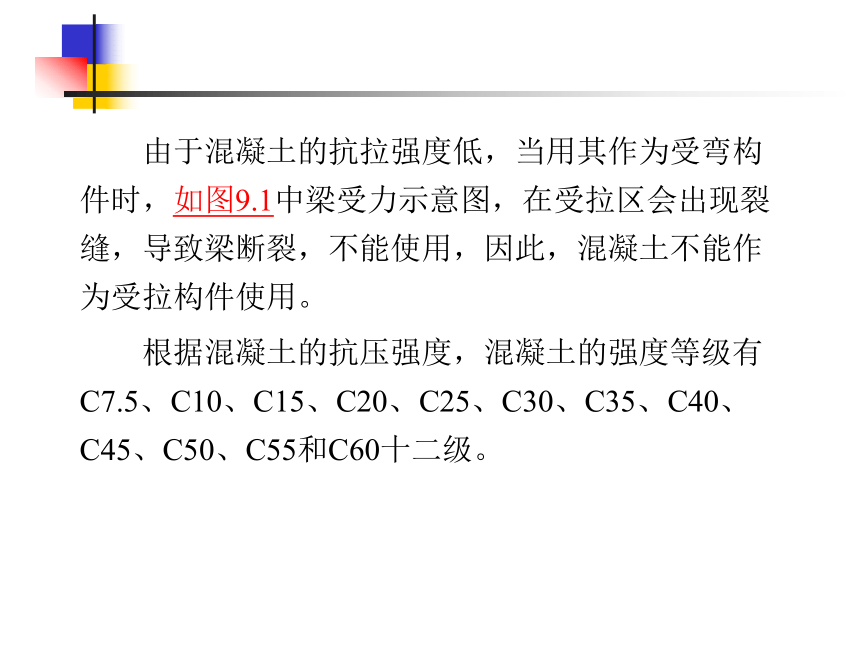

由于混凝土的抗拉强度低，当用其作为受弯构件时，如图9.1中梁受力示意图，在受拉区会出现裂缝，导致梁断裂，不能使用，因此，混凝土不能作为受拉构件使用。
根据混凝土的抗压强度，混凝土的强度等级有C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55和C60十二级。

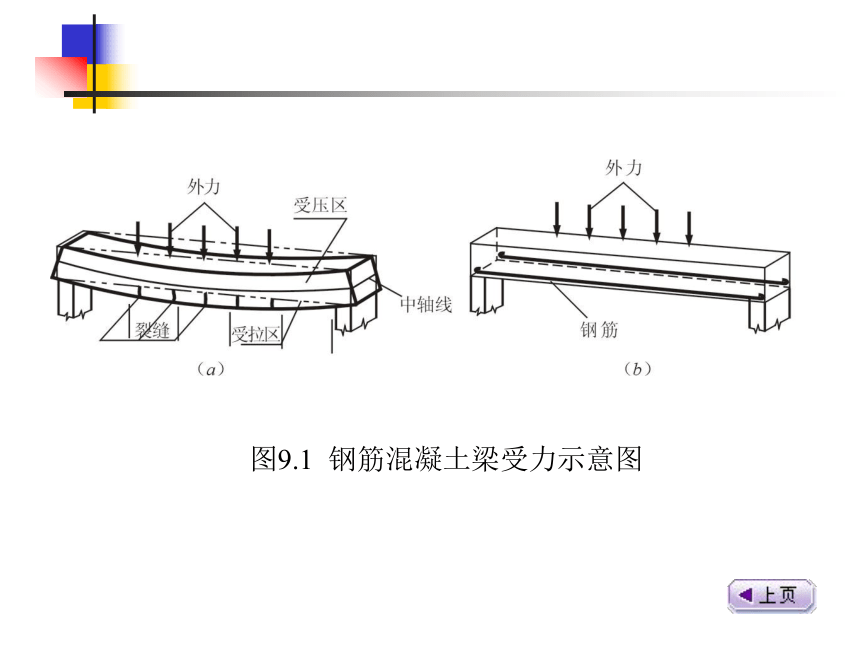

图9.1 钢筋混凝土梁受力示意图
（1）钢筋的作用与分类?
①钢筋的作用?
钢筋在混凝土构件中的位置不同，其作用也各不相同。受力筋在梁、板、柱中主要承担拉、压作用；架立筋与箍筋在梁中固定受力筋的位置；分布筋固定板中受力筋的位置。如图9.2所示。
因构造或施工需要而设置在混凝土中的其他钢筋有锚固钢筋、腰筋、构造筋、吊钩等。
9.1.4.2 钢筋
②钢筋的分类与代号?
钢筋是建筑工程中使用量最大的钢材品种之一，常用的有热轧钢筋、冷加工钢筋以及钢丝、钢绞线等，钢厂按直条和盘圆供货。
钢筋的分类与代号如表9.2所示(详见P122)。?
（2）钢筋的弯钩及保护层?
①钢筋的弯钩?
为了增加钢筋与混凝土的粘结力，绑扎骨架中的钢筋，尤其是一级受力筋，通常在两端做成半圆形弯钩或直弯钩，如图9.3所示。
②钢筋的保护层?
为了防止钢筋在空气中锈蚀，并使钢筋有足够的握裹力和防火的需要，钢筋外边缘和混凝土构件外表面应有一定的厚度，这个厚度的混凝土层叫做保护层。 ?
（3）钢筋在施工图中的图示方法和标注方法?
①钢筋的图示方法?
在结构施工图中，为了突出钢筋的位置、形状和数量，钢筋一般用粗实线绘制，具体表示如表9.3所示(详见P123)。?
②钢筋的标注方法?
在施工图中钢筋通常用符号表示，如：?
3φ16表示3根直径为16mm的Ⅰ级钢筋。?
φ8@200表示直径为8mm的钢筋平行排列，间距 200mm。?
3φ20表示3根直径为20mm的Ⅱ级钢筋。
图9.2 梁、板内钢筋的作用
图9.3 钢筋的弯钩
9.2 基础结构图
基础设计说明主要有场地土的质量、基础材料的强度等级、质量要求、基槽开挖深度的要求以及基础各部位的施工要求。?
9.2.1 基础设计说明
假想用一个水平剖切平面沿建筑底层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。?
基础平面图主要表达基础的平面位置、形式及其种类，是基础施工时定位、放线、开挖基坑的依据。
基础平面图的比例一般与建筑平面图的比例相同。
9.2.2 基础平面图
9.2.2.1 基础平面图的形成与作用
（1）了解图名、比例。?
（2）与建筑平面图对照，了解基础平面图的定位轴线。?
（3）了解基础的平面布置，结构构件的种类、位置、代号。
（4）了解剖切编号，通过剖切编号了解基础的种类，各类基础的平面尺寸。
（5）阅读基础设计说明，了解基础的施工要求、用料。?
9.2.2.2 基础平面图的识读
（6）联合阅读基础平面图与设备施工图，了解设备管线穿越基础的准确位置，洞口的形状、大小以及洞口上方的过梁要求。?
图9.4是某商住楼一个单元的基础平面图，比例1∶100。
基础详图是基础断面图，剖切位置在基础平面图上，具体表示基础的形状、大小、材料和构造做法，是基础施工的重要依据。
如基础为钢筋混凝土基础，应重点突出钢筋在混凝土基础中的位置、形状、数量和规格。
9.2.3 基础详图
9.2.3.1 基础详图的形成与作用
（1）了解图名与比例，因基础的种类往往比较多，读图时，将基础详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑中的位置。?
（2）了解基础的形状、大小与材料。?
（3）了解基础各部位的标高，计算基础的埋置深度。?
（4）了解基础的配筋情况。?
9.2.3.2 基础详图的识读
（5）了解垫层的厚度尺寸与材料。?
（6）了解基础梁的配筋情况。?
（7）了解管线穿越洞口的详细做法。?
图9.5是某商住楼基础详图，该基础是十字交梁基础，基础梁用代号DL表示。
图9.6是独立基础详图，该详图由平面图和剖面图组成。
图9.5 某商住楼基础详图
图9.6 独立基础详图
