12 墙 体

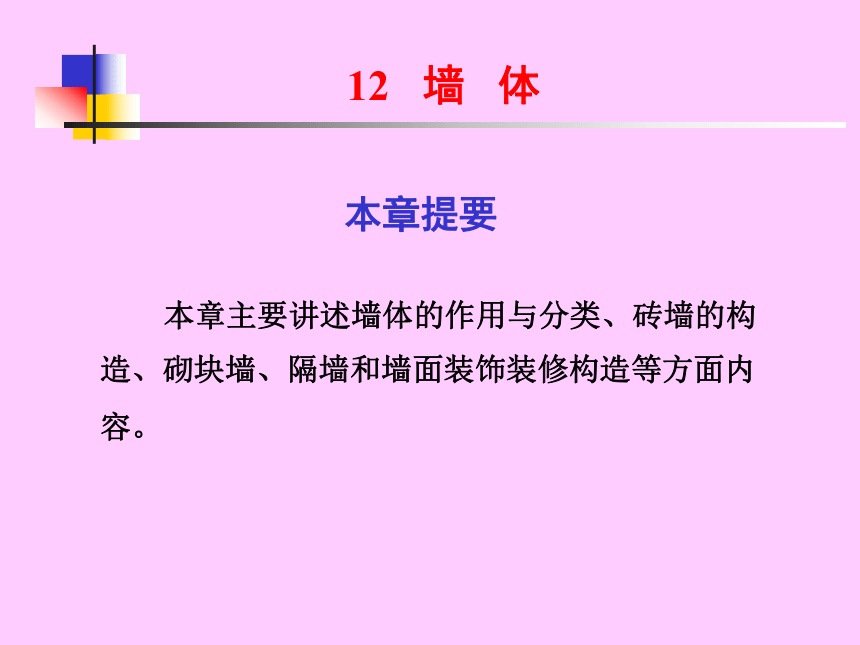

本章主要讲述墙体的作用与分类、砖墙的构造、砌块墙、隔墙和墙面装饰装修构造等方面内容。
本章提要

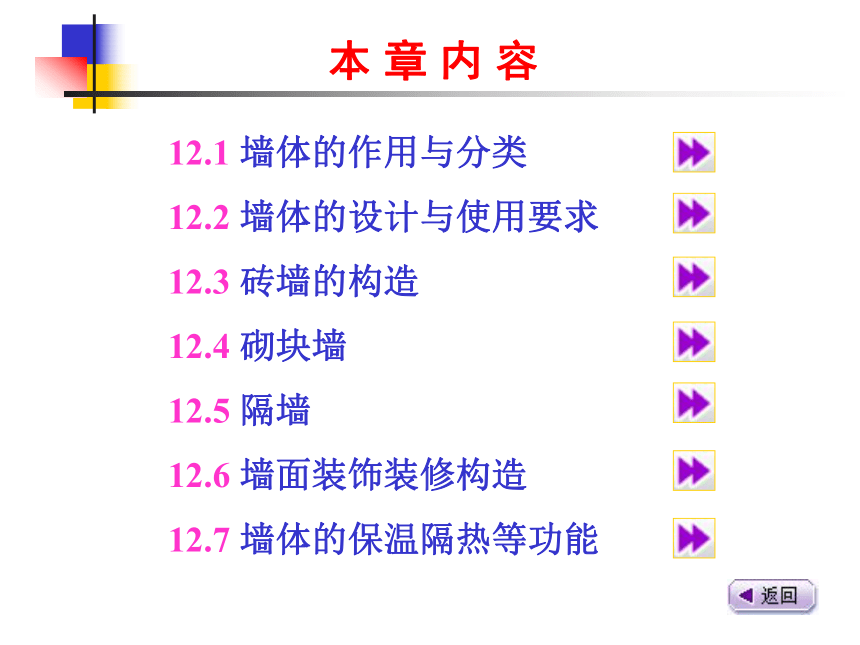

本 章 内 容
12.1 墙体的作用与分类
12.2 墙体的设计与使用要求
12.3 砖墙的构造
12.4 砌块墙
12.5 隔墙
12.6 墙面装饰装修构造
12.7 墙体的保温隔热等功能

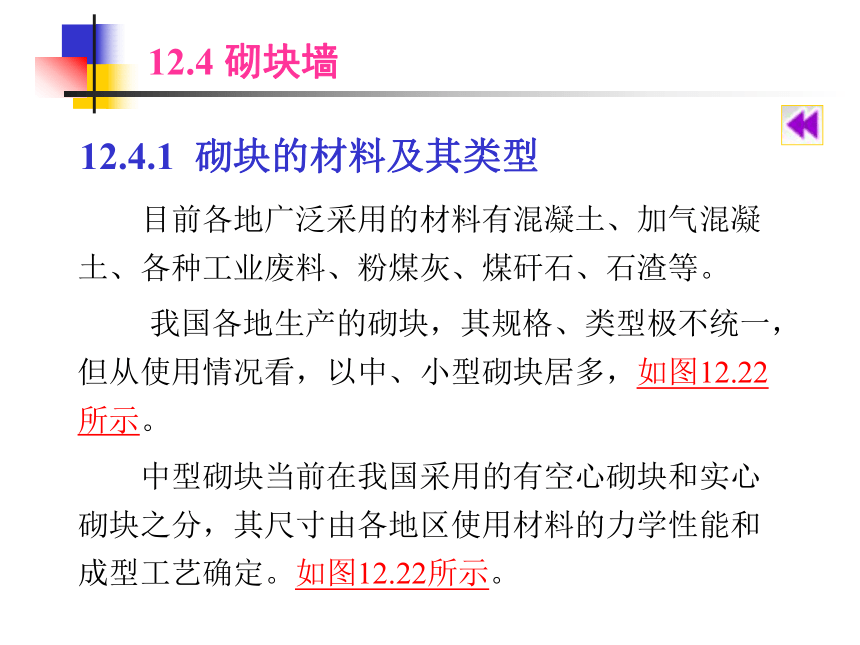

12.4 砌块墙
目前各地广泛采用的材料有混凝土、加气混凝土、各种工业废料、粉煤灰、煤矸石、石渣等。?
我国各地生产的砌块，其规格、类型极不统一，但从使用情况看，以中、小型砌块居多，如图12.22所示。
中型砌块当前在我国采用的有空心砌块和实心砌块之分，其尺寸由各地区使用材料的力学性能和成型工艺确定。如图12.22所示。 ?
12.4.1 砌块的材料及其类型

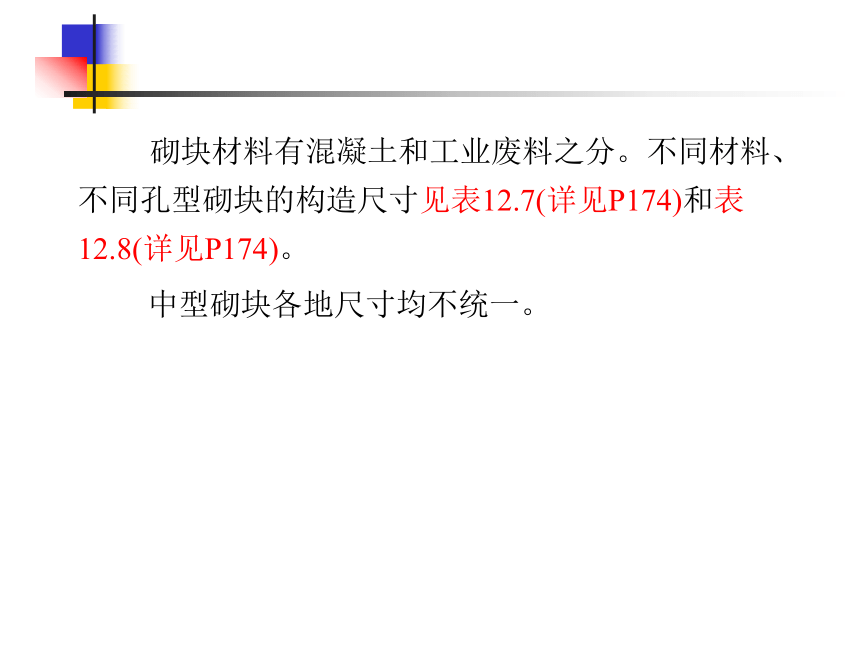

砌块材料有混凝土和工业废料之分。不同材料、不同孔型砌块的构造尺寸见表12.7(详见P174)和表12.8(详见P174)。
中型砌块各地尺寸均不统一。

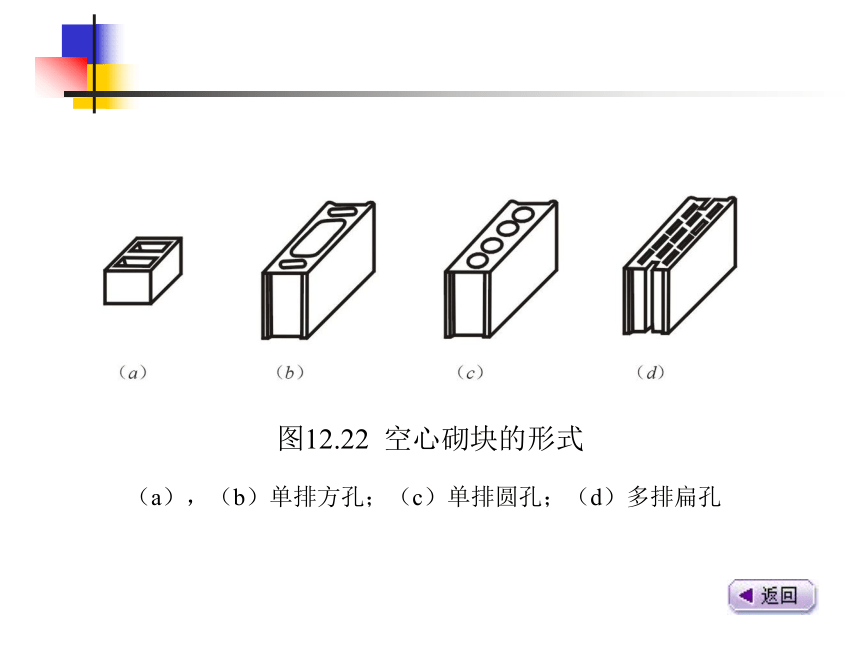

图12.22 空心砌块的形式
（a），（b）单排方孔；（c）单排圆孔；（d）多排扁孔

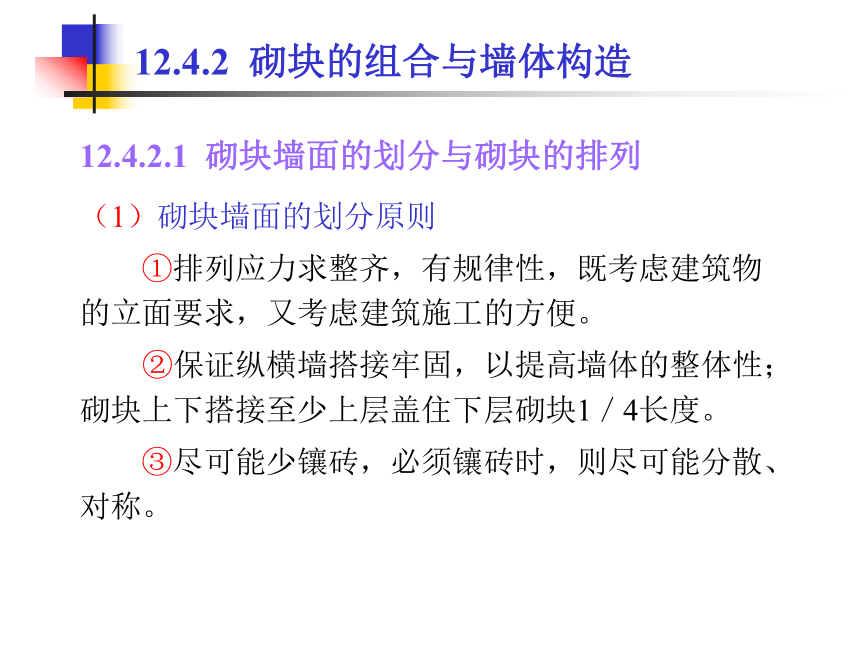

（1）砌块墙面的划分原则?
①排列应力求整齐，有规律性，既考虑建筑物的立面要求，又考虑建筑施工的方便。?
②保证纵横墙搭接牢固，以提高墙体的整体性；砌块上下搭接至少上层盖住下层砌块1／4长度。
③尽可能少镶砖，必须镶砖时，则尽可能分散、对称。?
12.4.2 砌块的组合与墙体构造
12.4.2.1 砌块墙面的划分与砌块的排列

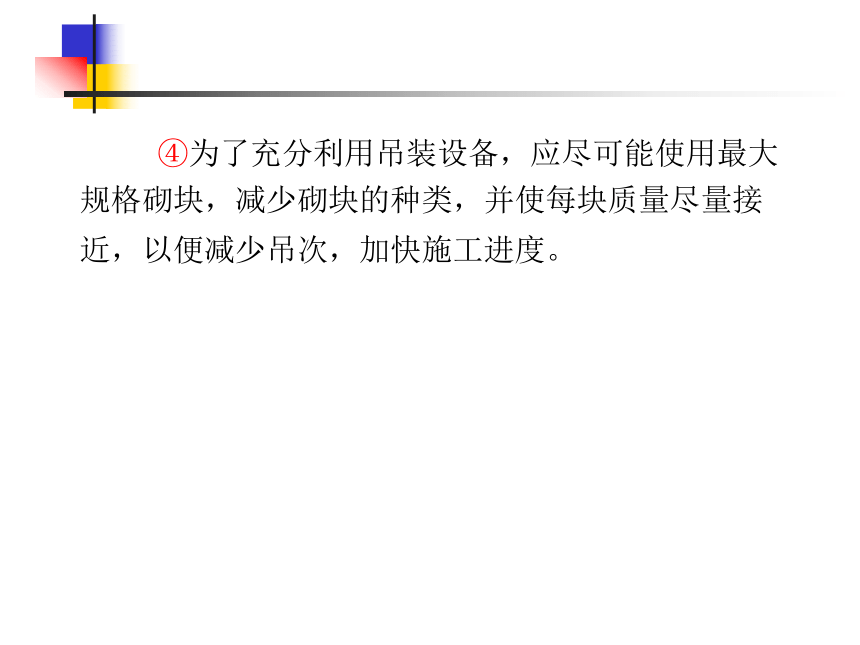

④为了充分利用吊装设备，应尽可能使用最大规格砌块，减少砌块的种类，并使每块质量尽量接近，以便减少吊次，加快施工进度。

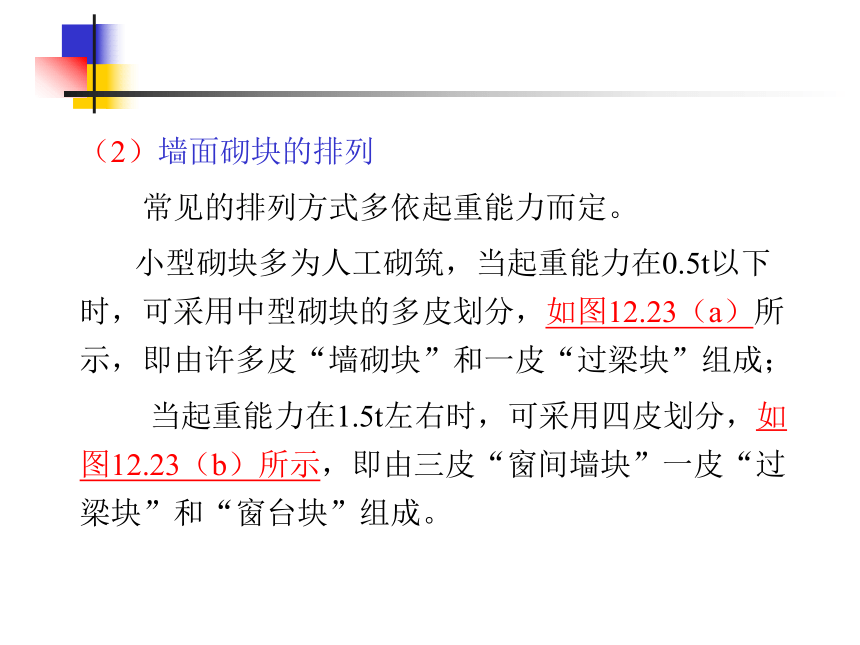

（2）墙面砌块的排列?
常见的排列方式多依起重能力而定。
小型砌块多为人工砌筑，当起重能力在0.5t以下时，可采用中型砌块的多皮划分，如图12.23（a）所示，即由许多皮“墙砌块”和一皮“过梁块”组成；
当起重能力在1.5t左右时，可采用四皮划分，如图12.23（b）所示，即由三皮“窗间墙块”一皮“过梁块”和“窗台块”组成。

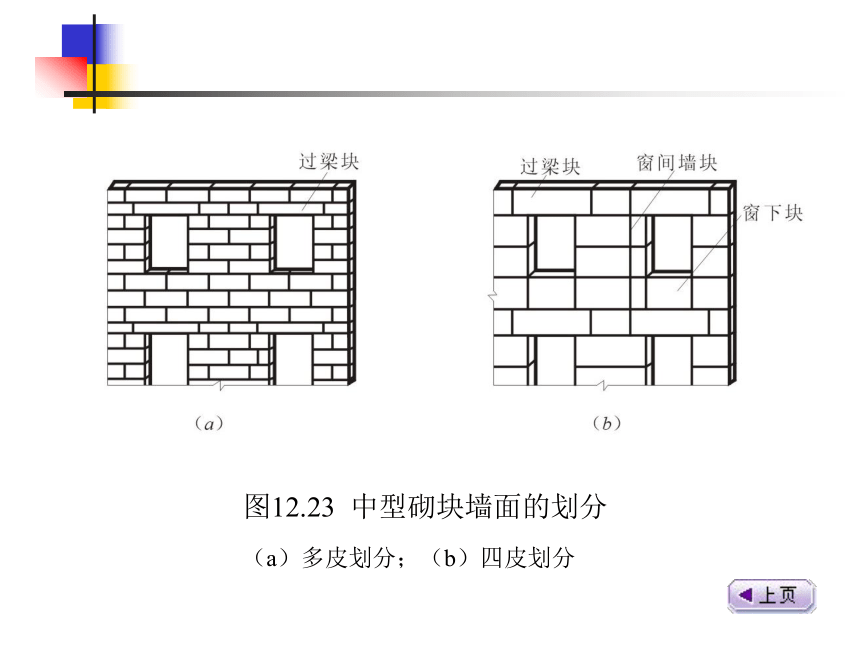

图12.23 中型砌块墙面的划分
（a）多皮划分；（b）四皮划分
（1）砌块墙的拼接
在中型砌块的两端一般设有封闭式的灌浆槽，在砌筑、安装时，必须使竖缝填灌密实，水平缝砌筑饱满，使上、下、左、右砌块能更好地连接。
中型砌块砌体的错缝搭接，上下皮砌块的搭接长度不得小于150mm。当搭接长度不足时，应在水平灰缝内增设2φ4的钢筋网片，如图12.24所示。?
12.4.2.2 砌块墙的构造
（2）过梁与圈梁?
为加强砌块建筑的整体性，多层砌块建筑应设置圈梁。当圈梁与过梁位置接近时，往往圈梁、过梁一并考虑。圈梁设置要求见表12.9(详见P176)。
圈梁有现浇和预制两种。现浇圈梁整体性强，对加固墙身较为有利，但施工支模较麻烦，故不少地区采用U形预制砌块代替模板，然后在凹槽内配置钢筋，并现浇混凝土，如图12.25所示。
预制过梁之间一般用电焊连接，以提高其整体性，如图12.26所示。?? ?
图12.24 砌块墙构造
图12.25 砌块现浇圈梁
图12.26 过梁块的连接
（a）丁字接；（b）转角处的连接；（c）通长块的连接
为了加强砌块建筑的整体刚度，常于外墙转角和必要的内、外墙交接处设置构造柱。构造柱多利用空心砌块将其上下孔洞对齐，于孔中配置φ10~12钢筋分层插入，并用C20细石混凝土分层填实，如图12.27所示。构造柱与圈梁、基础必须有较好的连接，这对抗震加固也十分有利。
12.4.3 构造柱
图12.27 砌块墙构造柱
（a）内外墙交接处构造柱；（b）外墙转角处构造柱
12.5 隔墙
（1）自重轻，有利于减轻楼板的荷载；?
（2）厚度薄，增加建筑的有效空间；?
（3）便于拆卸，能随使用要求的改变而变化；
（4）有一定的隔声能力，使各使用房间互不干扰；?
（5）满足不同使用部位的要求，如卫生间的隔墙要求防水、防潮，厨房的隔墙要求防潮、防火等。
块材隔墙是用普通砖、空心砖、加气混凝土等块材砌筑而成的，常用的有普通砖隔墙和砌块隔墙。?
（1）普通砖隔墙?
普通砖隔墙有半砖（120mm）和1／4砖（60mm）两种。
半砖隔墙用普通砖顺砌，砌筑砂浆宜大于M2.5。
1／4砖隔墙是由普通砖侧砌而成 。?
12.5.1 块材隔墙
（2）砌块隔墙?
目前最常用的是加气混凝土砌块、粉煤灰硅酸盐砌块、水泥炉渣空心砖等砌筑的隔墙。隔墙厚度由砌块尺寸而定，一般为90~120mm。
砌块大多具有质轻、孔隙率大、隔热性能好等优点，但吸水性强，因此，砌筑时应在墙下先砌3~5皮粘土砖。?
砌块隔墙厚度较薄，也需采取加强稳定性措施，其方法与砖隔墙类似，如图12.29。?
图12.29 砌块隔墙
（1）骨架?
常用的骨架有木骨架和型钢骨架。图12.30为一种薄壁轻钢骨架的隔墙。
（2）面层?
轻钢骨架隔墙的面层有抹灰面层和人造板材面层。抹灰面层常用木骨架，即传统的板条灰隔墙；人造板材面层可用木骨架或轻钢骨架。隔墙的名称以面层材料而定。
12.5.2 轻骨架隔墙
①木骨架板条抹灰面层 板条抹灰面层是在木骨架上钉灰板条，然后抹灰，灰板条尺寸一般为1200mm×24mm×6mm。
②人造板材面层轻钢骨架隔墙 人造板材面层轻钢骨架隔墙的面板多为人造面板，如胶合板、纤维板、石膏板等。
胶合板、硬质纤维板等以木材为原料的板材多用木骨架，石膏面板多用石膏或轻钢骨架，如图12.31所示。
图12.30 薄壁轻钢骨架
图12.31 轻钢龙骨石膏板
（a）龙骨排列；（b）石膏板排列；
（c）靠墙节点；（d）丁字靠墙节点
板材隔墙是指单板高度相当于房间净高，面积较大，且不依赖骨架，直接装配而成的隔墙。
（1）加气混凝土条板隔墙
（2）增强石膏空心板 如图12.32所示
（3）复合板隔墙
（4）泰柏板
泰柏板墙体与楼、地坪的固定连接如图12.33所示。?
12.5.3 板材隔墙
图12.32 增强石膏空心条板
图12.33 泰柏板隔墙
