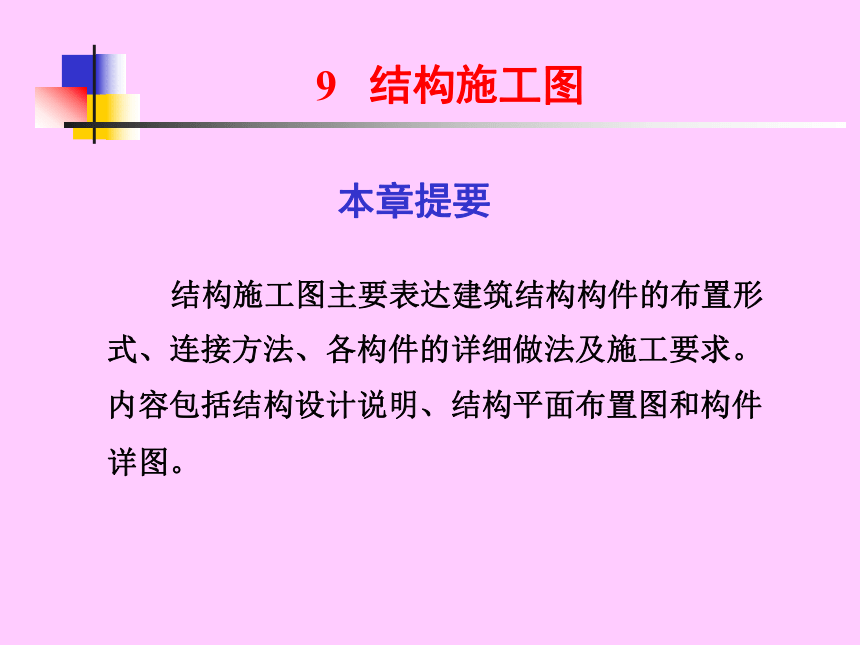

9 结构施工图
结构施工图主要表达建筑结构构件的布置形式、连接方法、各构件的详细做法及施工要求。内容包括结构设计说明、结构平面布置图和构件详图。
本章提要

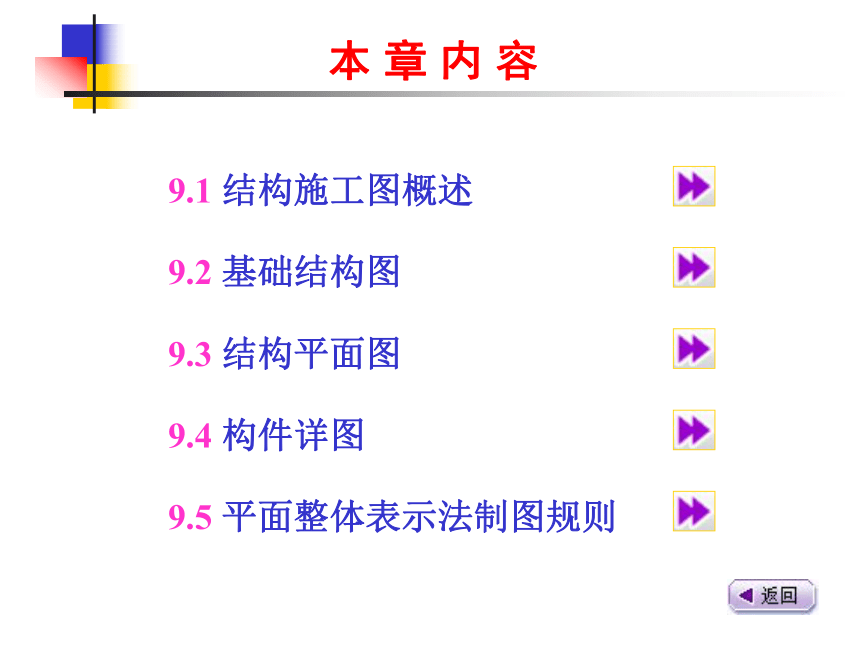

本 章 内 容
9.1 结构施工图概述
9.2 基础结构图
9.3 结构平面图
9.4 构件详图
9.5 平面整体表示法制图规则

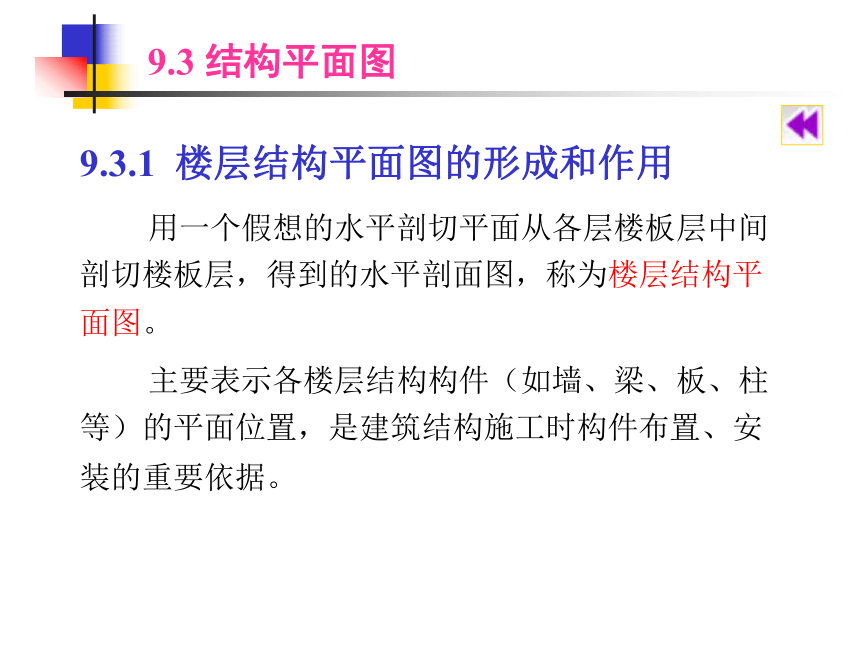

9.3 结构平面图
用一个假想的水平剖切平面从各层楼板层中间剖切楼板层，得到的水平剖面图，称为楼层结构平面图。
主要表示各楼层结构构件（如墙、梁、板、柱等）的平面位置，是建筑结构施工时构件布置、安装的重要依据。
9.3.1 楼层结构平面图的形成和作用

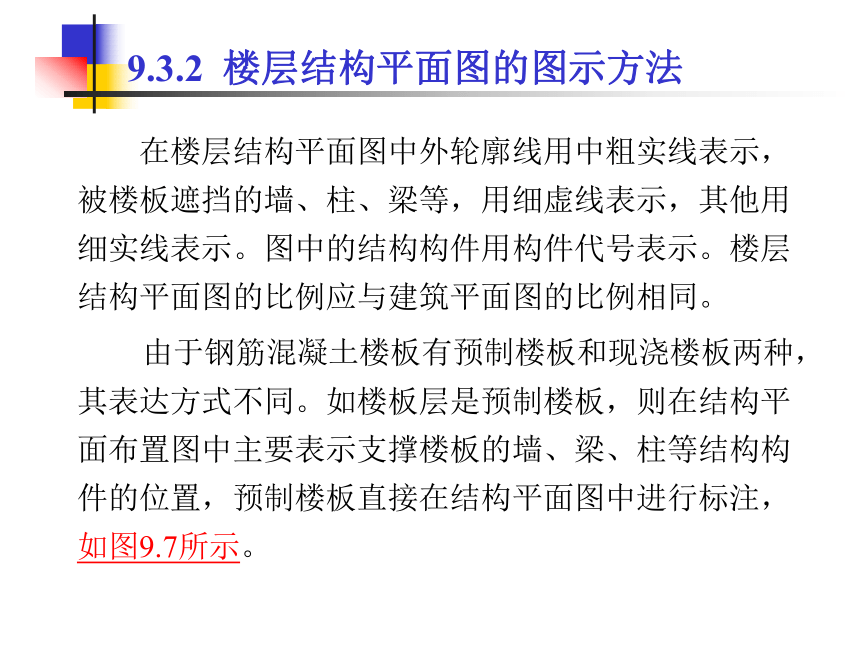

在楼层结构平面图中外轮廓线用中粗实线表示，被楼板遮挡的墙、柱、梁等，用细虚线表示，其他用细实线表示。图中的结构构件用构件代号表示。楼层结构平面图的比例应与建筑平面图的比例相同。?
由于钢筋混凝土楼板有预制楼板和现浇楼板两种，其表达方式不同。如楼板层是预制楼板，则在结构平面布置图中主要表示支撑楼板的墙、梁、柱等结构构件的位置，预制楼板直接在结构平面图中进行标注，如图9.7所示。
9.3.2 楼层结构平面图的图示方法

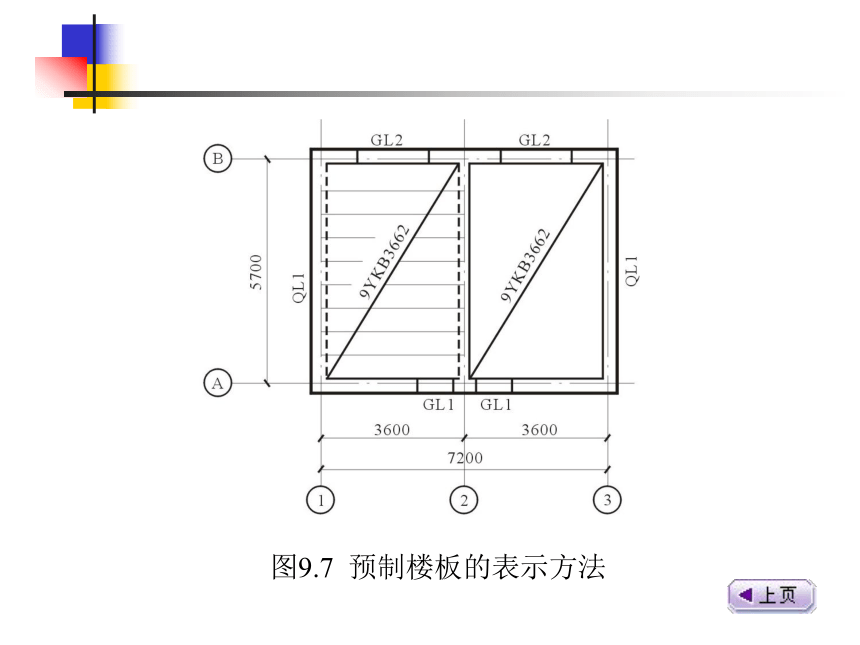

图9.7 预制楼板的表示方法

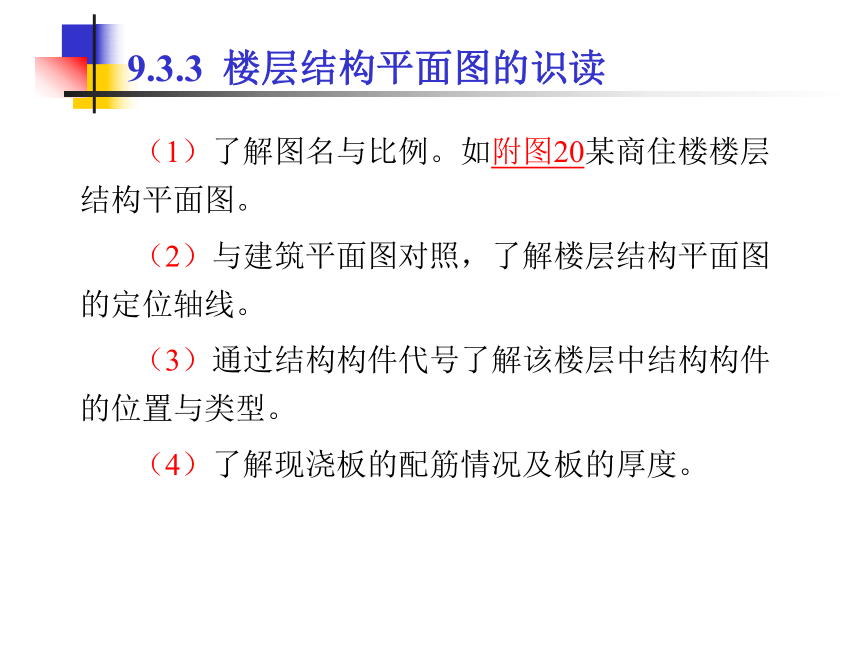

（1）了解图名与比例。如附图20某商住楼楼层结构平面图。
（2）与建筑平面图对照，了解楼层结构平面图的定位轴线。?
（3）通过结构构件代号了解该楼层中结构构件的位置与类型。
（4）了解现浇板的配筋情况及板的厚度。
9.3.3 楼层结构平面图的识读

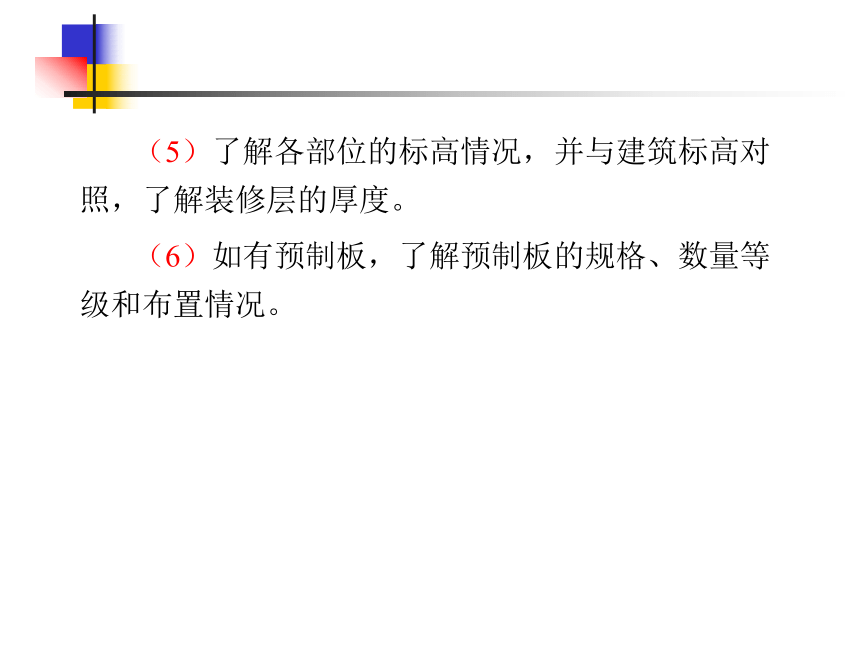

（5）了解各部位的标高情况，并与建筑标高对照，了解装修层的厚度。
（6）如有预制板，了解预制板的规格、数量等级和布置情况。

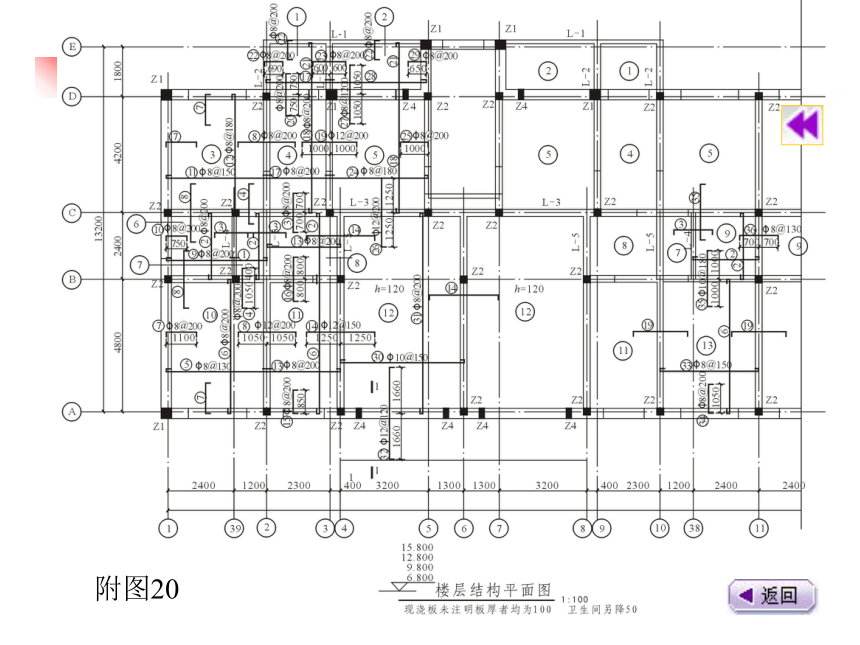

附图20

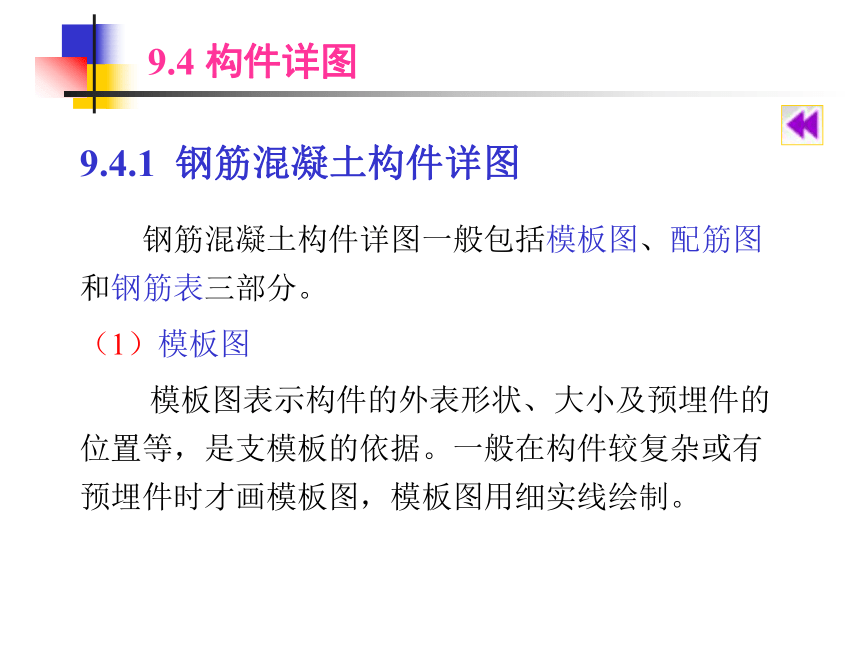

9.4 构件详图
钢筋混凝土构件详图一般包括模板图、配筋图和钢筋表三部分。?
（1）模板图?
模板图表示构件的外表形状、大小及预埋件的位置等，是支模板的依据。一般在构件较复杂或有预埋件时才画模板图，模板图用细实线绘制。?
9.4.1 钢筋混凝土构件详图

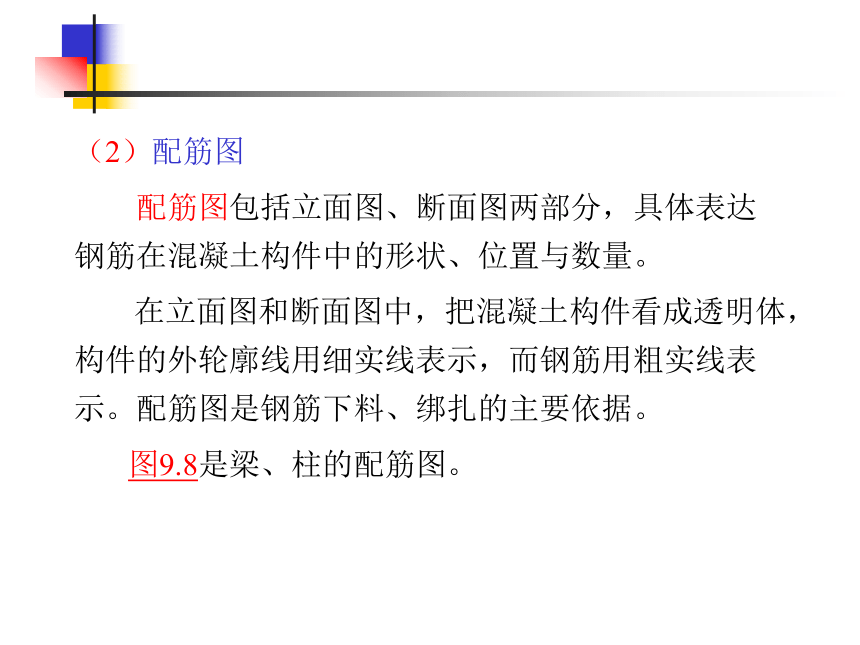

（2）配筋图?
配筋图包括立面图、断面图两部分，具体表达钢筋在混凝土构件中的形状、位置与数量。
在立面图和断面图中，把混凝土构件看成透明体，构件的外轮廓线用细实线表示，而钢筋用粗实线表示。配筋图是钢筋下料、绑扎的主要依据。?
图9.8是梁、柱的配筋图。

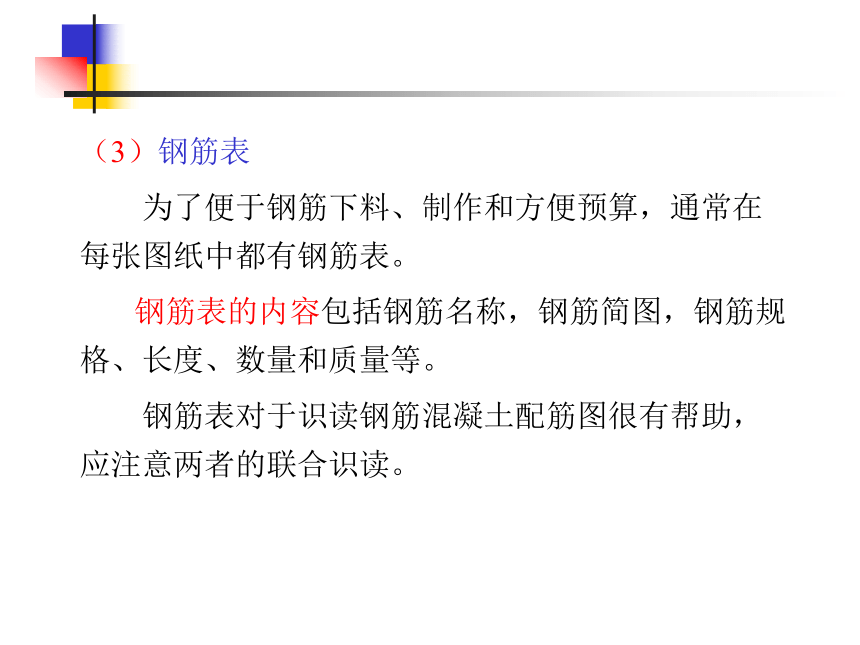

（3）钢筋表?
为了便于钢筋下料、制作和方便预算，通常在每张图纸中都有钢筋表。
钢筋表的内容包括钢筋名称，钢筋简图，钢筋规格、长度、数量和质量等。
钢筋表对于识读钢筋混凝土配筋图很有帮助，应注意两者的联合识读。

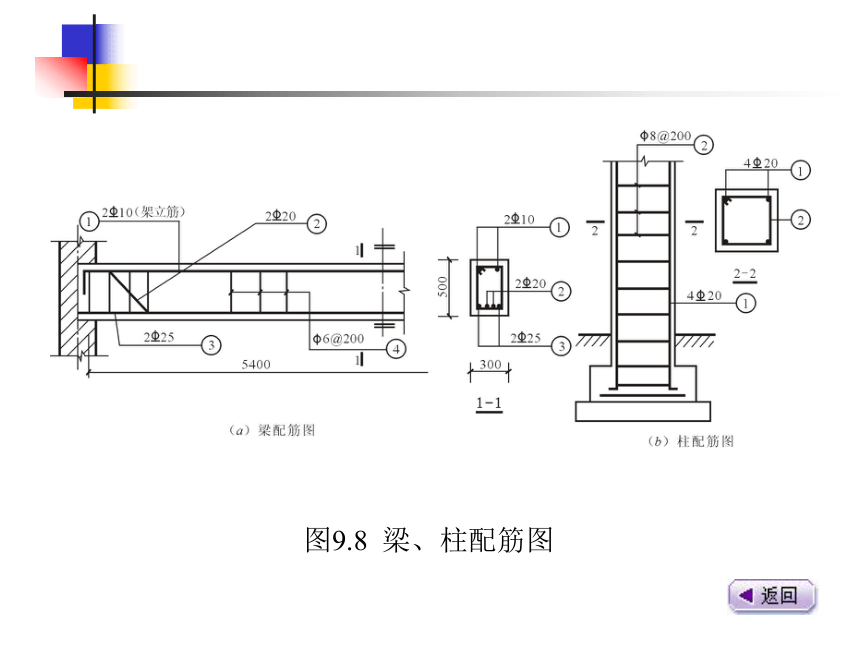

图9.8 梁、柱配筋图
（1）读图名与比例。
（2）看模板图。
（3）阅读配筋图中的立面图，了解在该梁中上下排配筋的情况，箍筋的配置，箍筋有没有加密区。
（4）阅读断面图。如图9.9是一钢筋混凝土梁配筋图。
（5）阅读钢筋表。如表9.4(详见P132)是一根钢筋混凝土梁L-1的钢筋表
9.4.2 钢筋混凝土梁施工图的识读
钢筋混凝土柱的施工图与钢筋混凝土梁施工图表达方法相同，也是由模板图、配筋图和钢筋表组成，如图9.10是一钢筋混凝土柱的施工图。?
9.4.3 钢筋混凝土柱施工图的识读
9.5 平面整体表示法制图规则
平面整体表达方式是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图配合，构成完整的结构设计，改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
平面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。?
平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。如图9.11所示。
9.5.1 梁平法施工图制图规则
9.5.1.1 平面注写方式
梁集中标注的内容为四项必注值和一项选注值，它们分别是：?
（1）梁编号 梁编号为必注值，编号方法如表9.5所示。?
（2）梁截面尺寸 梁截面尺寸为必注值，用b×h表示。当有悬挑梁，且根部和端部的高度不相同时，用b×h1/h2表示。
（3）梁箍筋 梁箍筋为必注值，包括箍筋级别、直径、加密区与非加密区间距及支数。
（4）梁上部贯通筋和架立筋根数
（5）梁顶面标高高差此项为选注值。梁顶面标高高差是指相对于结构层楼面标高的高差值。如图9.11。
图9.11 梁平面整体配筋图平面注写方式
图9.11 梁平面整体配筋图平面注写方式
表9.5 梁编号
梁类型 代号 序号 跨数及是否带有悬挑
楼层框架梁 KL ×× （××）、（××A）或（××B）
屋面框架梁 WKL ×× （××）、（××A）或（××B）
框支梁 KZL ×× （××）、（××A）或（××B）
非框架梁 L ×× （××）、（××A）或（××B）
悬挑梁 XL ×× （××）、（××A）或（××B）
截面注写方式是在分标准层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式表达梁平法施工图。如图9.12所示。
在截面配筋图上注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达方式与平面注写方式相同。
9.5.1.2 截面注写方式
图9.12 梁平法施工图截面注写方式
列表注写方式是在柱平面布置图上分别在同一编号的柱中选择一个截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式表达柱平法施工图。?
柱表注写的内容有：
（1）注写柱编号 柱编号由类型编号和序号组成，编号方法如表9.6所示。?
9.5.2 柱平法施工图制图规则
9.5.2.1 列表注写方式
（2）注写各段柱的起止标高 自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。
（3）注写截面尺寸b×h及轴线关系的几何参数代号b1、b2和h1、h2的具体数值 须对应于各段柱分别注写。
（4）注写柱纵筋 包括钢筋级别、直径和间距，分角筋、截面b边中部筋和h边中部筋三项。
图9.13是柱平法施工图列表注写方式示例。
表9.6 柱编号?
柱类型 代号 序号
框架柱 KZ ××
框支柱 KZZ ××
梁上柱 LZ ××
剪力墙上柱 QZ ××
图9.13 柱列表注写方式
柱平法施工图截面注写方式是在分标准层绘制的柱平面布置图的柱截面上分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式表达柱平法施工图。?
柱的编号方法如表9.6所示。
图9.14是柱平法施工图截面注写方式示例。
9.5.2.2 柱平法施工图截面注写方式
表9.6 柱编号?
柱类型 代号 序号
框架柱 KZ ××
框支柱 KZZ ××
梁上柱 LZ ××
剪力墙上柱 QZ ××
