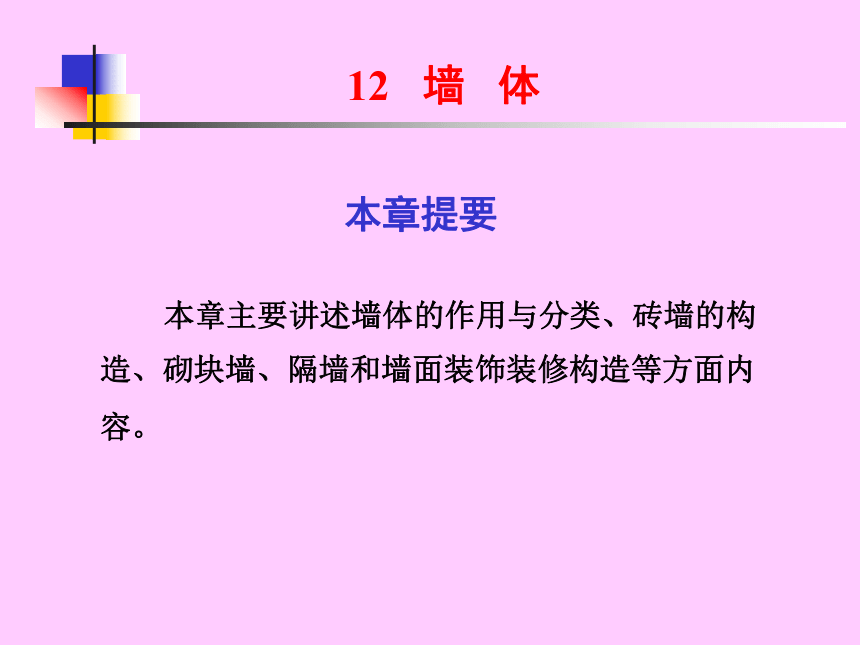

12 墙 体
本章主要讲述墙体的作用与分类、砖墙的构造、砌块墙、隔墙和墙面装饰装修构造等方面内容。
本章提要

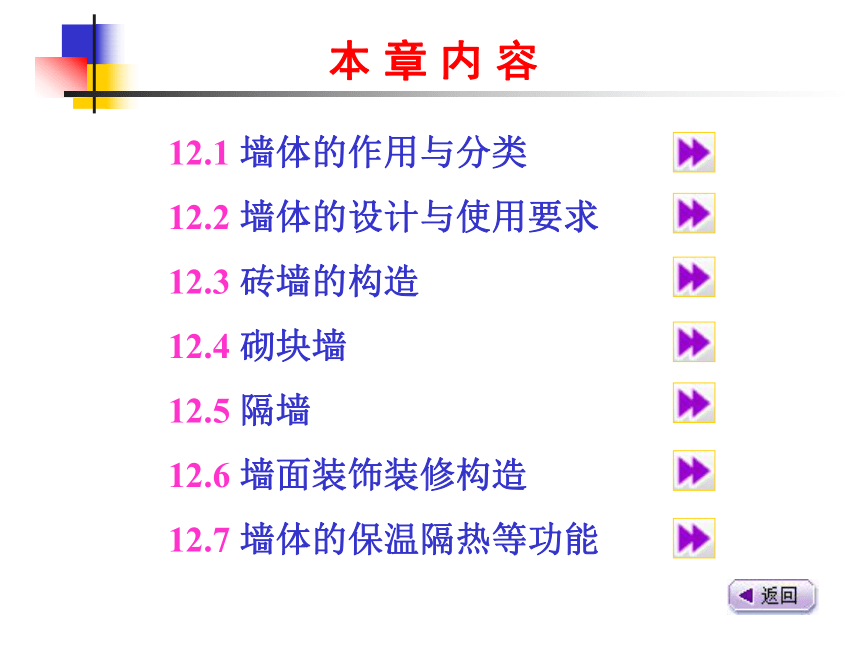

本 章 内 容
12.1 墙体的作用与分类
12.2 墙体的设计与使用要求
12.3 砖墙的构造
12.4 砌块墙
12.5 隔墙
12.6 墙面装饰装修构造
12.7 墙体的保温隔热等功能

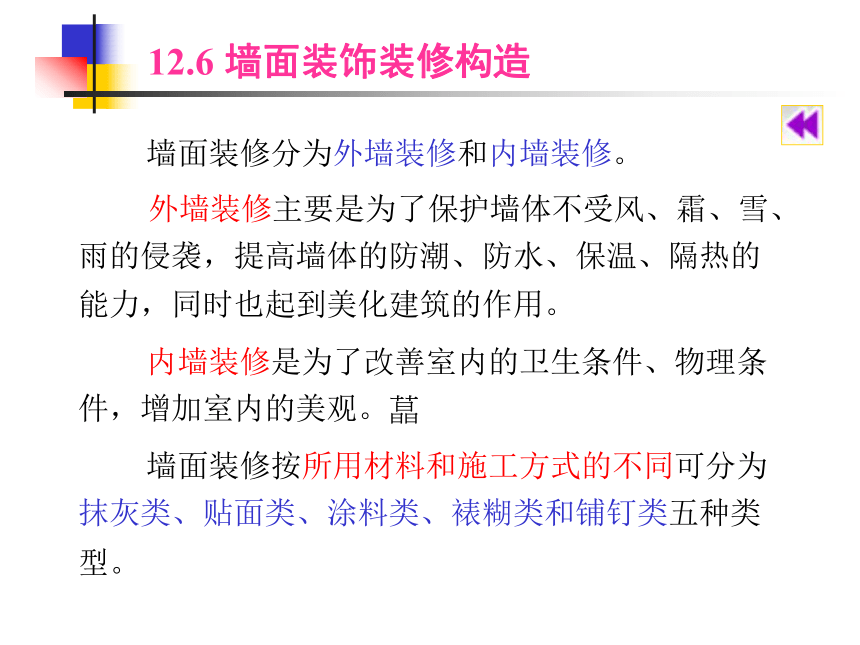

12.6 墙面装饰装修构造
墙面装修分为外墙装修和内墙装修。
外墙装修主要是为了保护墙体不受风、霜、雪、雨的侵袭，提高墙体的防潮、防水、保温、隔热的能力，同时也起到美化建筑的作用。
内墙装修是为了改善室内的卫生条件、物理条件，增加室内的美观。?
墙面装修按所用材料和施工方式的不同可分为抹灰类、贴面类、涂料类、裱糊类和铺钉类五种类型。

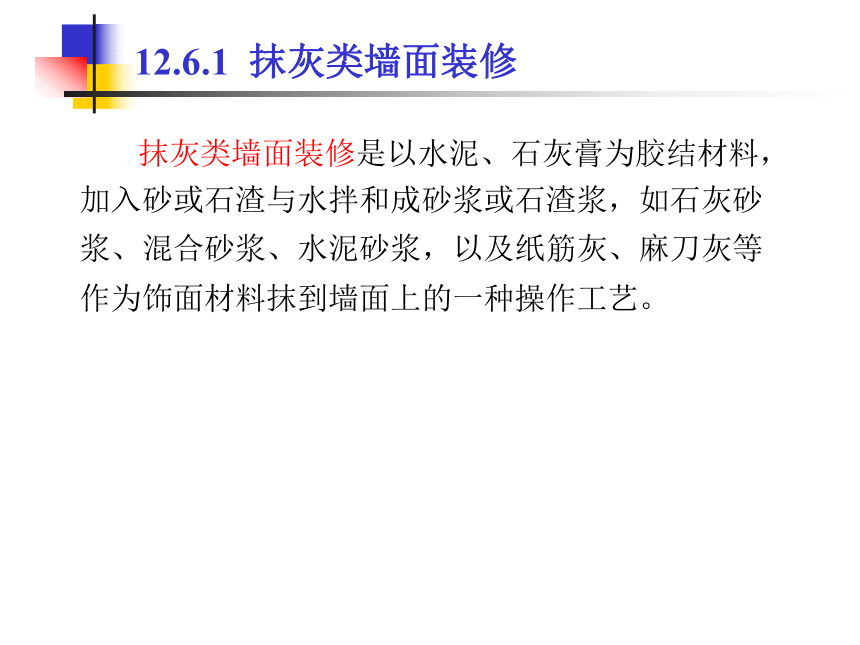

抹灰类墙面装修是以水泥、石灰膏为胶结材料，加入砂或石渣与水拌和成砂浆或石渣浆，如石灰砂浆、混合砂浆、水泥砂浆，以及纸筋灰、麻刀灰等作为饰面材料抹到墙面上的一种操作工艺。
12.6.1 抹灰类墙面装修
抹灰装修一般由底层、中层和面层抹灰组成，如图12.34所示。?
底层的主要作用是与基层粘结，同时对基层作初步找平。
中层的主要作用是作进一步找平，有时可兼作底层与面层之间的粘结。
面层的主要作用是装饰，要求表面平整、色彩均匀、无裂纹。
12.6.1.1 墙面抹灰的组成

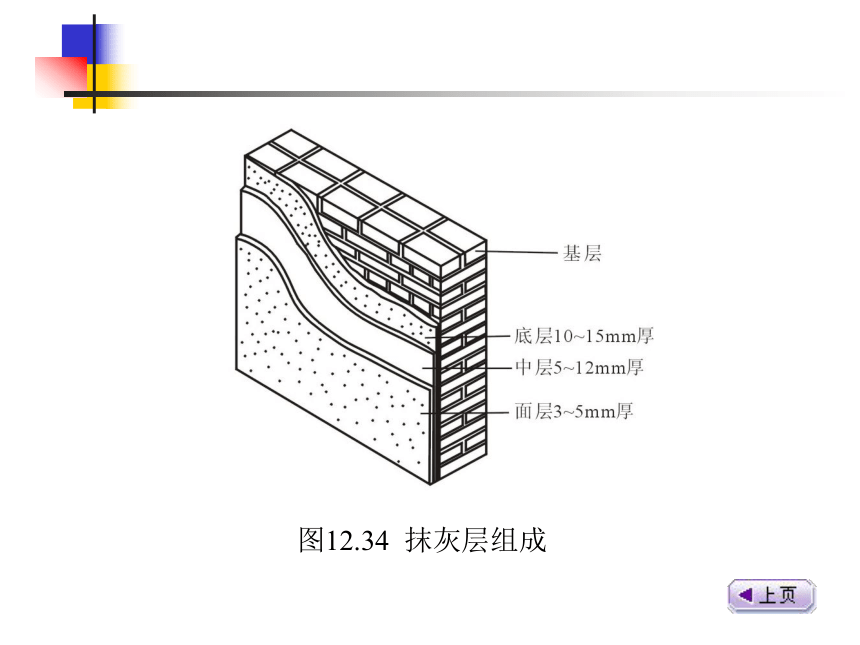

图12.34 抹灰层组成
墙面抹灰的种类很多，根据面层材料的不同，常见的抹灰装修构造举例见表12.10(详见P182)。
12.6.1.2 墙面抹灰的种类及构造做法

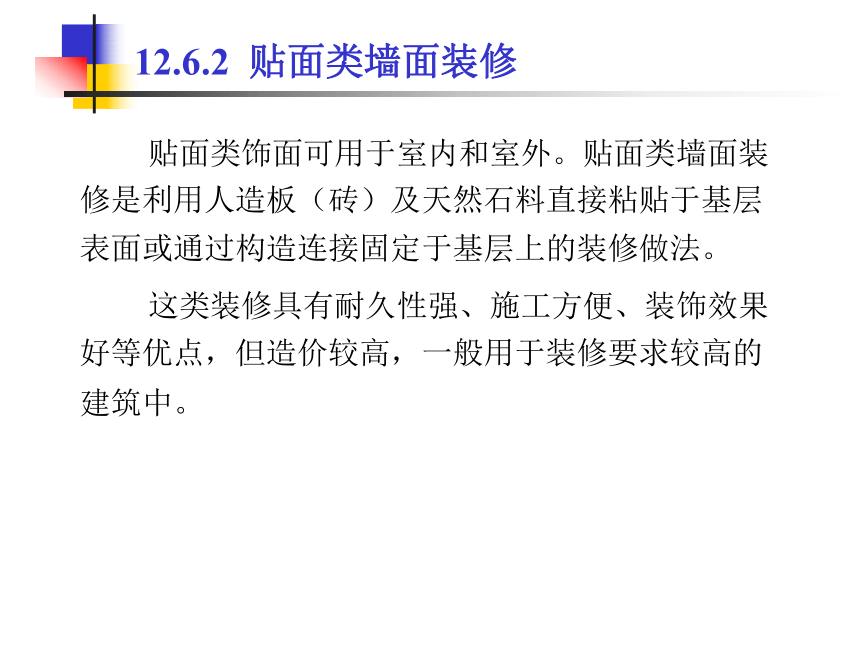

贴面类饰面可用于室内和室外。贴面类墙面装修是利用人造板（砖）及天然石料直接粘贴于基层表面或通过构造连接固定于基层上的装修做法。
这类装修具有耐久性强、施工方便、装饰效果好等优点，但造价较高，一般用于装修要求较高的建筑中。
12.6.2 贴面类墙面装修

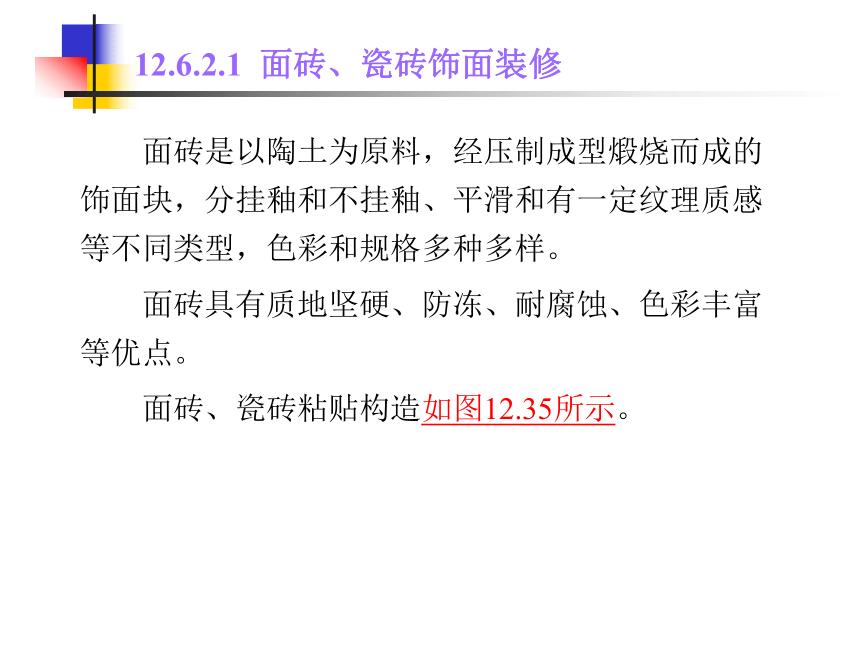

面砖是以陶土为原料，经压制成型煅烧而成的饰面块，分挂釉和不挂釉、平滑和有一定纹理质感等不同类型，色彩和规格多种多样。
面砖具有质地坚硬、防冻、耐腐蚀、色彩丰富等优点。
面砖、瓷砖粘贴构造如图12.35所示。
12.6.2.1 面砖、瓷砖饰面装修

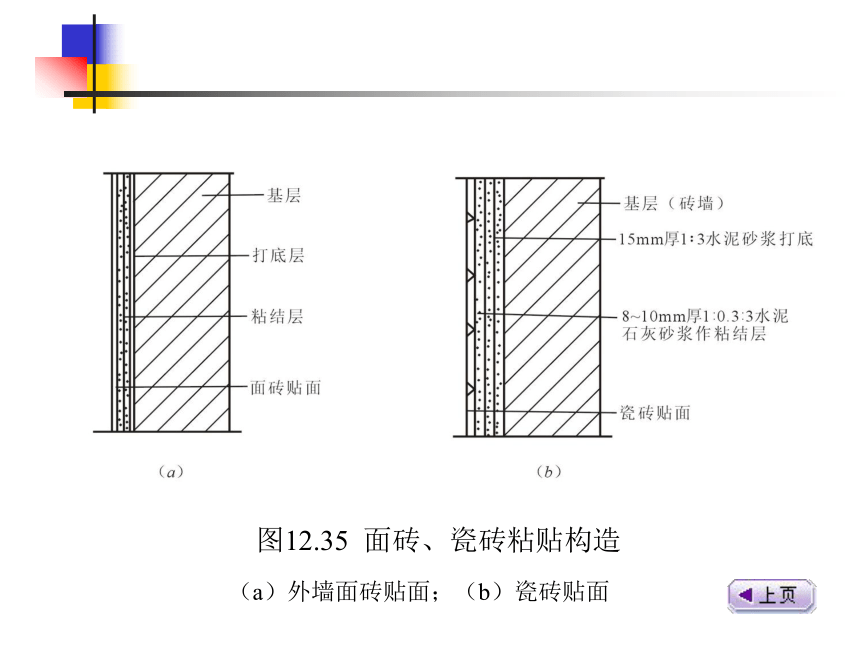

图12.35 面砖、瓷砖粘贴构造
（a）外墙面砖贴面；（b）瓷砖贴面

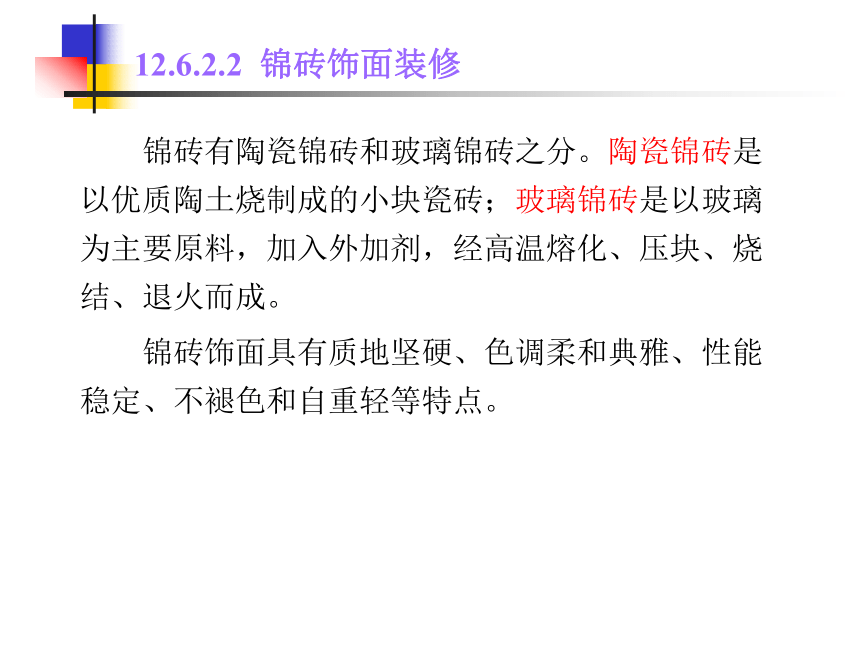

锦砖有陶瓷锦砖和玻璃锦砖之分。陶瓷锦砖是以优质陶土烧制成的小块瓷砖；玻璃锦砖是以玻璃为主要原料，加入外加剂，经高温熔化、压块、烧结、退火而成。
锦砖饰面具有质地坚硬、色调柔和典雅、性能稳定、不褪色和自重轻等特点。
12.6.2.2 锦砖饰面装修

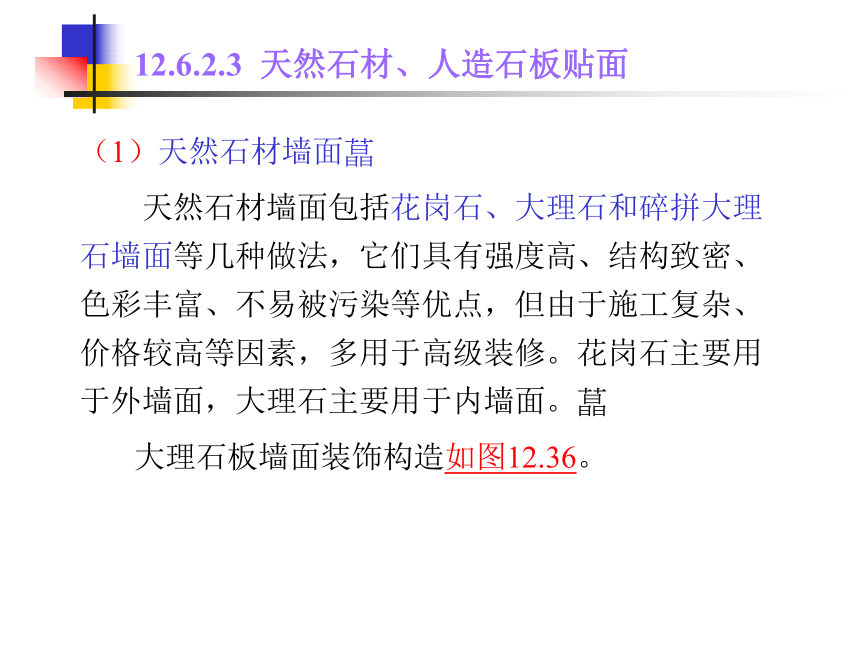

（1）天然石材墙面?
天然石材墙面包括花岗石、大理石和碎拼大理石墙面等几种做法，它们具有强度高、结构致密、色彩丰富、不易被污染等优点，但由于施工复杂、价格较高等因素，多用于高级装修。花岗石主要用于外墙面，大理石主要用于内墙面。?
大理石板墙面装饰构造如图12.36。
12.6.2.3 天然石材、人造石板贴面
（2）人造石材墙面?
人造石材常见的有人造大理石、水磨石板等。其构造与天然石材相同，但不必在预制板上钻孔，而用预制板背面在生产时露出的钢筋将板用铅丝绑牢在墙面所设的钢筋网上即可，见图12.37。
图12.36 大理石板墙面装饰构造
图12.37 预制水磨石板装修构造
涂料类墙面装修是将各种涂料喷刷于基层表面而形成牢固的保护膜，从而起到保护墙面和装饰墙面的一种装修做法。
这类装修做法具有造价低、操作简单、工效高、维修方便等优点。
建筑涂料的种类很多，按其主要成膜物的不同可分为有机涂料和无机涂料两大类。
12.6.3 涂料类墙面装修
（1）无机涂料?
无机涂料包括石灰浆、大白浆、水泥浆及各种无机高分子涂料等。?
石灰浆采用石灰膏加水拌和而成。
大白浆是由大白粉掺入适量胶料配制而成，亦可掺入颜料而成色浆。
（2）有机合成涂料?
有机合成涂料依其稀释剂的不同可分为：?
①溶剂型涂料
②水溶型涂料
③乳胶涂料
裱糊类墙面装修是将各类装饰性的墙纸、墙布等卷材类的装饰材料用粘结剂裱糊在墙面上的一种装修饰面。
材料和花色品种繁多，主要有塑料壁纸、纸基涂塑壁纸、纸基织物壁纸、玻璃纤维印花墙布、无纺墙布等。
裱糊类墙面仅适用于室内装修。?
12.6.4 裱糊类墙面装修
依其构成材料和生产方式的不同主要有以下几种：?
（1）PVC塑料墙纸
（2）纺织物面墙纸
（3）金属面墙纸
（4）天然木纹面墙纸
12.6.4.1 墙纸
墙布是以纤维织物直接制成的墙面装饰材料。有玻璃纤维墙布及织锦等。?
（1）玻璃纤维墙布 采用玻璃纤维织物为基衬，表面涂合成树脂，经印花而成。
（2）织锦 将锦缎裱糊于墙面上即形成一种装饰饰面。
12.6.4.2 墙布
铺钉类墙面装修是指利用天然木板或各种人造板，用镶、钉、粘等固定方式对墙面进行的装修处理。
这种做法一般不需要对墙面抹灰，故属于干作业范畴，可节省人工，提高工效，一般适用于装修要求较高或有特殊使用功能的建筑中。
铺钉类装修一般由骨架和面板两部分组成。?
12.6.5 铺钉类墙面装修
骨架有木骨架和金属骨架之分。
木骨架由墙筋和横档组成，通过预埋在墙上的木砖钉到墙身上。墙筋和横档断面常用50mm×50mm和40mm×40mm，其间距视面板的尺寸规格而定，一般为450～600mm。
金属骨架中的墙筋多采用冷轧薄钢板制成槽形断面。
12.6.5.1 骨架
装饰面板多为人造板，如纸面石膏板、硬木条、胶合板、装饰吸音板、纤维板、彩色钢板及铝合金板等。?
石膏板与木骨架的连接一般用圆钉或木螺丝固定，如图12.38。
与金属骨架的连接可先钻孔后用自攻螺丝或镀锌螺丝固定，亦可采用粘结剂粘结，如图12.39。
金属板材与金属骨架的连接主要靠螺栓和铆钉固接。图12.40为铝合金板材墙面的安装构造。
12.6.5.2 面板
硬木条或硬木板装修是指将装饰性木条或凹凸型板竖直铺钉于墙筋或横档上，背面可衬以胶合板，使墙面产生凹凸感，其构造如图12.41所示。
缝隙可以是方形、三角形，对要求较高的装修可用木压条或金属压条嵌固，如图12.42。?
图12.38 石膏板与木质墙筋的固结方式
（a）拼留缝；（b）留凹缝；（c）钉金属压条；（d）嵌金属压条
图12.39 石膏板与金属墙筋的固结方式
（a）石膏板与金属墙筋钉结；（b）石膏板接缝构造；
（c）石膏板与金属墙筋粘结
图12.40 铝合金板材墙的安装
图12.41 木质面板墙面装饰构造
图12.42 胶合板、纤维板等的接缝处理
幕墙是建筑物外围护墙的一种新的形式，形似挂幕，一般不承重，又称为悬挂墙。
幕墙的特点是装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化较理想的形式。
常见的幕墙有玻璃幕墙、金属薄板幕墙、石板幕墙及轻质钢筋混凝土墙板幕墙等类型。
玻璃幕墙一般由三部分组成，即结构框架、填衬材料和幕墙玻璃。按照施工方法的不同可分为分件式玻璃幕墙和板块式玻璃幕墙两种。 ?
12.6.6 幕墙装修
分件式玻璃幕墙是在施工现场将金属框架、玻璃、填充材料和内衬墙，以一定顺序进行组装。如图12.43所示。
（1）金属框料的断面
（2）金属框料的连接 见图12.44
（3）玻璃的选择
（4）玻璃的镶嵌 如图12.45所示
图12.43 分件式玻璃幕墙示意图
图12.44 幕墙铝框连接构造
（a）竖梃与横档的连接；（b）竖梃与楼板的连接
图12.45 玻璃安装
12.7 墙体的保温隔热等功能
如图12.46是外墙冬季的传热过程，为了减少热损失，防止凝结水及空气渗透，应采取以下措施：
（1）提高外墙保温能力，减少热损失。
（2）防止外墙中出现凝结水。隔蒸汽层常用卷材、防水涂料或薄膜等材料，如图12.47所示。
（3）防止外墙出现空气渗透。
12.7.1 保温要求
图12.46 外墙冬季的传热过程
图12.47 隔蒸汽层设置
一般可采取以下措施：?
（1）外墙选用热阻大、质量大的材料，例如砖墙、土墙等，使外墙内表面的温度波动减小，提高其热稳定性。?
（2）外墙表面选用光滑、平整、浅色的材料，以增加对太阳光的反射能力。?
（3）总平面及个体建筑设计合理，争取良好朝向，避免西晒，组织流畅的穿堂风，采用必要的遮阳措施，搞好绿化以改善环境小气候。?
12.7.2 隔热要求
墙体主要隔离由空气直接传播的噪声。
空气声在墙体中的传播途径有两种：一是通过墙体的缝隙和微孔传播，二是在声波作用下墙体受到振动，声音透过墙体而传播。
对墙体一般采取以下措施控制噪声：?
（1）加强墙体的密封处理。
（2）增加墙体密实性及厚度，避免噪声穿透墙体或引起墙体振动。
12.7.3 隔声要求
（3）采用有空气间层或多孔性材料的夹层墙。
（4）在建筑总平面中考虑隔声问题。
（1）防火要求选择燃烧性能和耐火极限符合防火规范规定的材料。?
（2）防水防潮要求对卫生间、厨房、实验室等有水的房间及地下室的墙应采取防水防潮措施。
（3）建筑工业化要求建筑工业化的关键是墙体改革，必须改变手工生产及操作，提高机械化施工程度，提高工效，降低劳动强度，并应采用轻质、强度高的墙体材料，以减轻自重，降低成本。 ?
12.7.4 其他方面的要求
