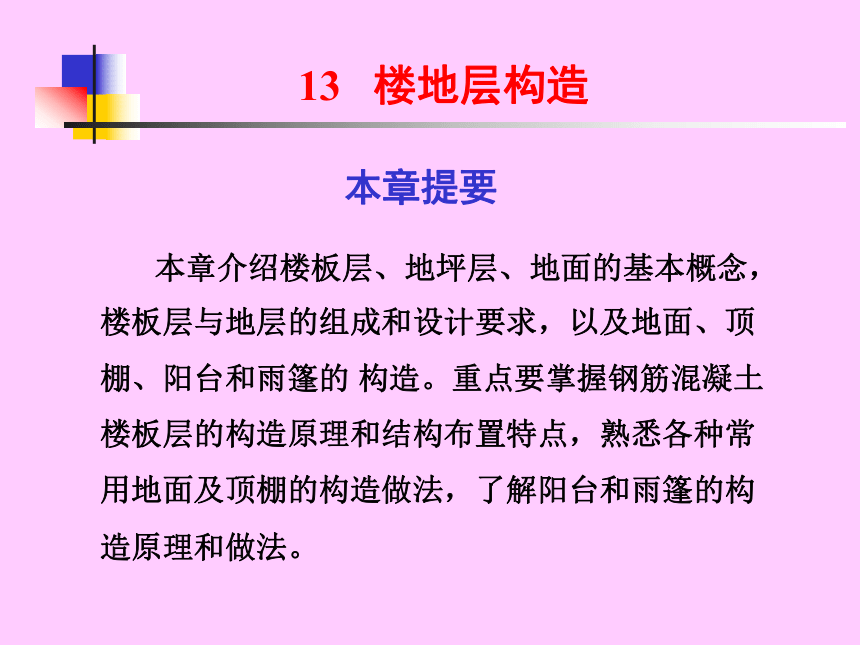

13 楼地层构造
本章介绍楼板层、地坪层、地面的基本概念，楼板层与地层的组成和设计要求，以及地面、顶棚、阳台和雨篷的 构造。重点要掌握钢筋混凝土楼板层的构造原理和结构布置特点，熟悉各种常用地面及顶棚的构造做法，了解阳台和雨篷的构造原理和做法。
本章提要
本 章 内 容
13.1 楼地层的组成和设计要求
13.2 钢筋混凝土楼板
13.3 楼地层的细部构造
13.4 地面构造
13.5 顶棚
13.6 阳台与雨篷

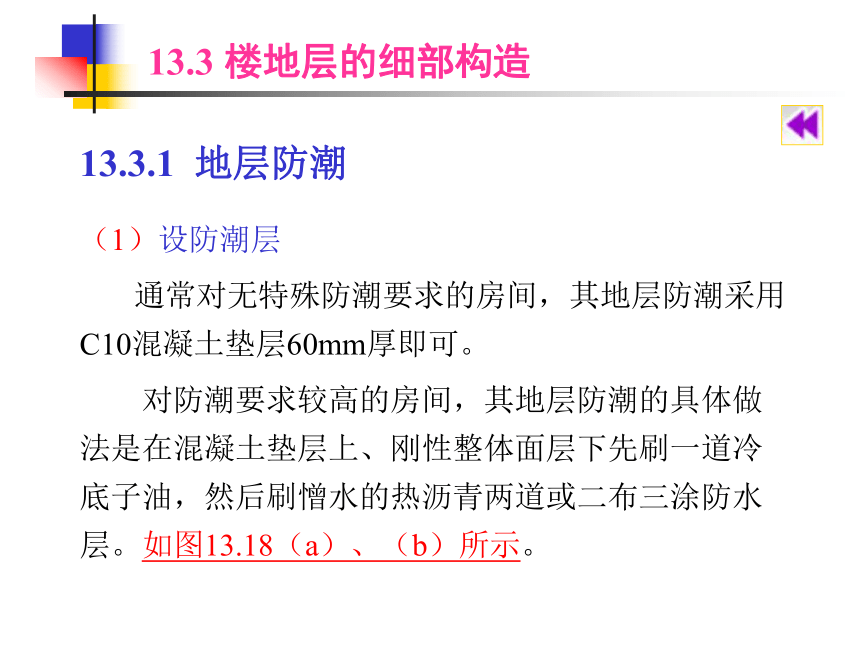

13.3 楼地层的细部构造
（1）设防潮层?
通常对无特殊防潮要求的房间，其地层防潮采用C10混凝土垫层60mm厚即可。
对防潮要求较高的房间，其地层防潮的具体做法是在混凝土垫层上、刚性整体面层下先刷一道冷底子油，然后刷憎水的热沥青两道或二布三涂防水层。如图13.18（a）、（b）所示。
13.3.1 地层防潮
（2）设保温层?
设保温层有两种做法：第一种是在地下水位低、土壤较干燥的地层，可在垫层下铺一层1∶3水泥炉渣或其他工业废料做保温层；第二种是在地下水位较高的地区，可在面层与混凝土垫层间设保温层，并在保温层下做防水层。
如图13.18（c）、（d）所示。?

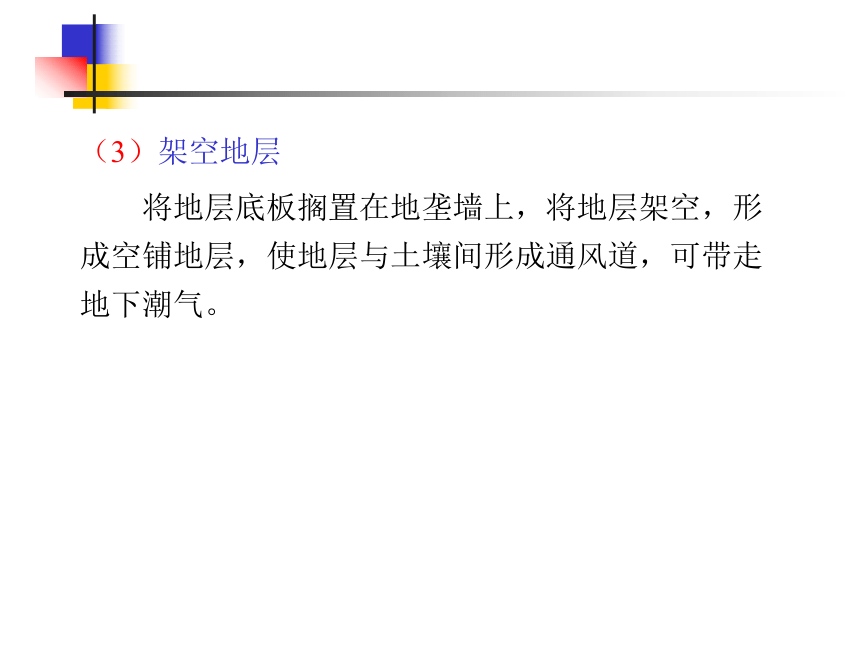

（3）架空地层?
将地层底板搁置在地垄墙上，将地层架空，形成空铺地层，使地层与土壤间形成通风道，可带走地下潮气。?

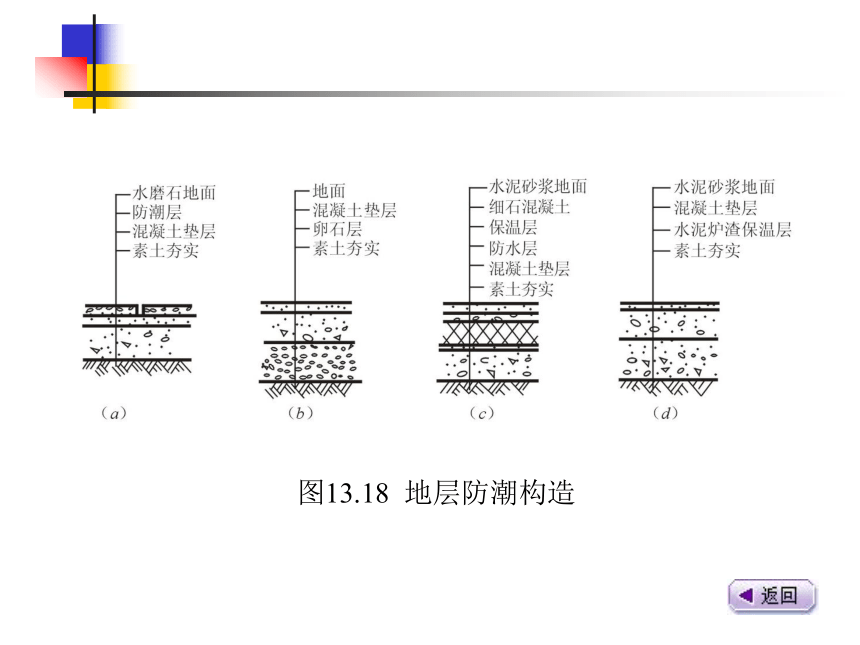

图13.18 地层防潮构造
图13.18 地层防潮构造
（1）楼面排水?
为便于排水，首先要设置地漏，并使地面由四周向地漏有一定的坡度，从而引导水流入地漏。地面排水坡度一般为1%～1.5%。
（2）楼层防水?
有防水要求的楼层，其结构应以现浇钢筋混凝土楼板为好。面层也宜采用水泥砂浆、水磨石地面或缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。常见的防水材料有防水卷材、防水砂浆和防水涂料等。如图13.19所示。

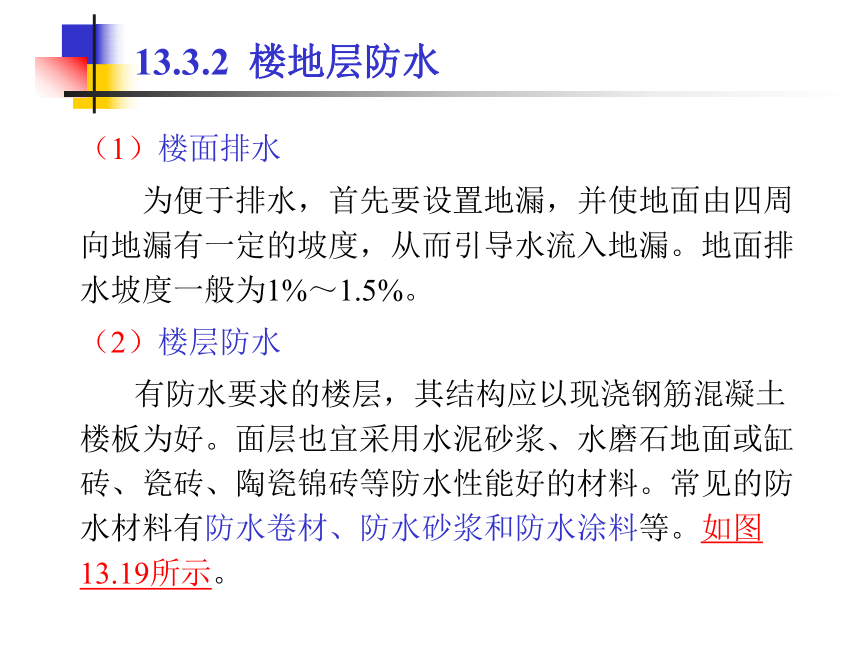

13.3.2 楼地层防水

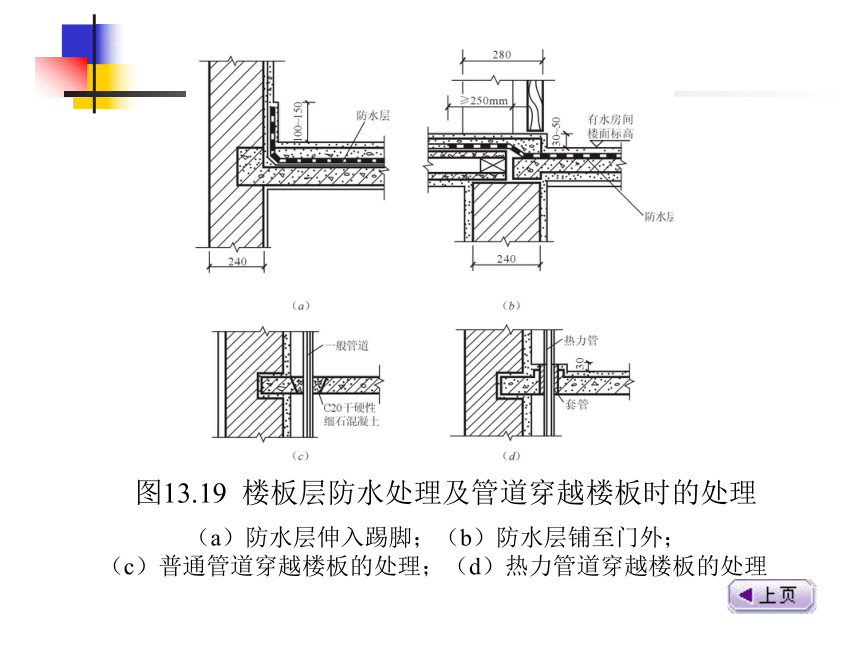

图13.19 楼板层防水处理及管道穿越楼板时的处理
（a）防水层伸入踢脚；（b）防水层铺至门外；
（c）普通管道穿越楼板的处理；（d）热力管道穿越楼板的处理
楼层隔声的重点是对撞击声的隔绝，可从以下三个方面进行改善：?
（1）采用弹性面层?
（2）采用弹性垫层?
（3）采用吊顶?
13.3.3 楼板层隔声
楼板上设置隔墙时，宜采用轻质隔墙，这样可以直接搁置于楼板的任一位置。
当楼板为槽形板楼板时，隔墙可直接搁置在板的纵肋上，如图13.20（a）所示。
若为空心板楼板，应在隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙，如图13.20（b）、（c）所示。

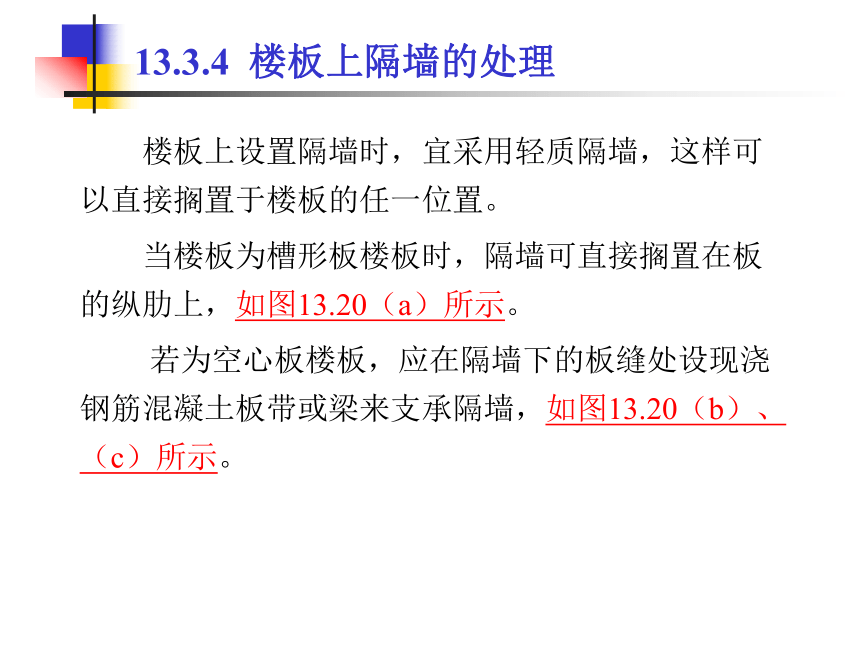

13.3.4 楼板上隔墙的处理

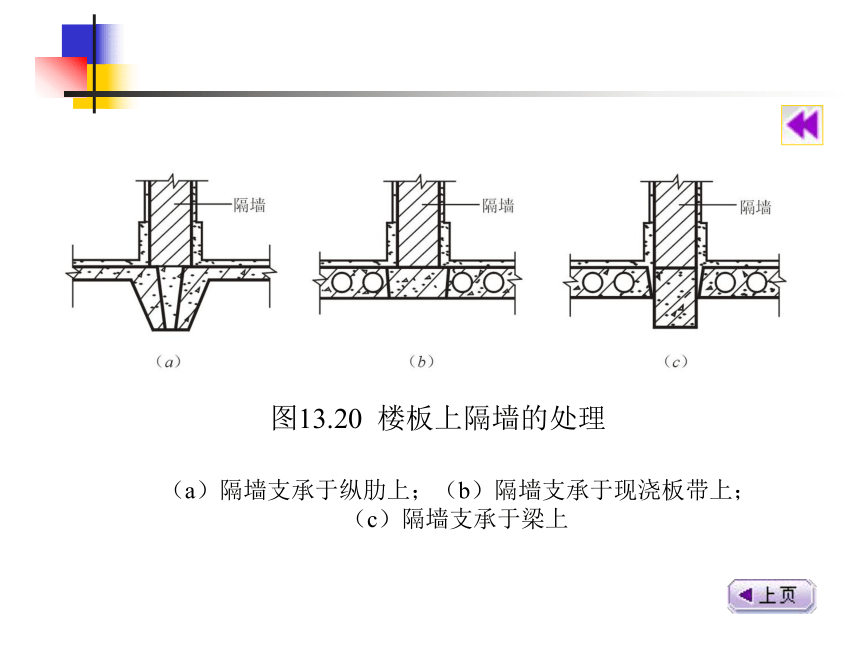

图13.20 楼板上隔墙的处理
（a）隔墙支承于纵肋上；（b）隔墙支承于现浇板带上；
（c）隔墙支承于梁上
13.4 地面构造
（1）具有足够的坚固性。
（2）具有良好的保温性能。
（3）具有一定的弹性。
（4）具有较强的装饰性。
（5）经济。
13.4.1 地面的设计要求
地面的名称是以面层的材料来命名的。根据面层的材料和施工工艺不同，将地面分为现浇整体地面、块材镶铺地面、卷材类地面及木地面等。
常见地面的构造可见表13.1(详见P204)。?
13.4.2 地面的类型及构造
踢脚是地面与墙面交接处的构造处理，其主要作用是遮盖墙面与地面的接缝，并保护墙面，防止外界的碰撞损坏和清洗地面时的污染。常用的踢脚板有水泥砂浆、水磨石、釉面砖、木板等。?
在墙体的内墙面所做的保护处理称为墙裙（又称台度）。一般居室内的墙裙，主要起装饰作用，常用木板、大理石板等板材来做，高度为900～1200mm。卫生间、厨房的墙裙，作用是防水和便于清洗，多用水泥砂浆、釉面瓷砖来做，高度为900～2000mm。
13.4.3 踢脚和墙裙
13.5 顶棚
直接式顶棚是指在钢筋混凝土楼板下直接喷刷涂料、抹灰或粘贴饰面材料的构造做法，多用于大量性的民用建筑中。通常有以下几种做法：?
（1）直接喷刷涂料的顶棚?
（2）抹灰顶棚?如图13.21（a）所示。
（3）贴面顶棚?如图13.21（a）所示。
13.5.1 直接式顶棚
图13.21 直接式顶棚构造
（a）抹灰顶棚；（b）粘贴顶棚
吊挂式顶棚简称吊顶，是指顶棚的装修表面与屋面板或楼板之间留有一定距离，这段距离形成的空腔可以将设备管线和结构隐藏起来，也可使顶棚在这段空间高度上产生变化，形成一定的立体感，增强装饰效果。
吊顶一般由吊筋、骨架和面层三部分组成。
13.5.2 吊挂式顶棚
（1）吊筋
吊筋是连接骨架（吊顶基层）与承重结构层（屋面板、楼板、大梁等）的承重传力构件。
吊筋与钢筋混凝土楼板的固定方法有预埋件锚固、预埋筋锚固、膨胀螺栓锚固和射钉锚固，如图13.22所示。
（ 2）骨架
骨架主要由主、次龙骨组成，其作用是承受顶棚荷载并由吊筋传递给屋顶或楼板结构层。按材料分有木骨架和金属骨架两类。 ?
（3）面层
面层的作用是装饰室内空间，同时起一些特殊作用，如吸声、反射光等。
构造做法一般分为抹灰类（板条抹灰、钢板网抹灰、苇箔抹灰等）、板材类（纸面石膏板、穿孔石膏吸声板、钙塑板、铝合金板等），在设计和施工时要结合灯具、风口布置等一起进行，如图13.23所示。
图13.22 吊筋与楼板的固定
图13.23 上人吊挂顶棚构造举例
13.6 阳台与雨篷
阳台是多层及高层建筑中供人们室外活动的平台，有生活阳台和服务阳台之分。
阳台按其与外墙的相对位置分，有凸阳台、凹阳台和半凸半凹阳台。凹阳台实为楼板层的一部分，构造与楼板层相同，而凸阳台的受力构件为悬挑构件，其挑出长度和构造做法必须满足结构抗倾覆的要求。
13.6.1 阳台
（1）现浇钢筋混凝土凸阳台?
现浇钢筋混凝土凸阳台有三种结构类型（图13.24），多用于阳台形状特殊及抗震设防要求较高的地区。?
（2）预制钢筋混凝土凸阳台?
预制钢筋混凝土凸阳台有四种结构类型，如图13.25所示。其施工速度快，但抗震性能较差，常用于抗震设防要求不高的地区。?
13.6.1.1 凸阳台的承重构件
图13.24 现浇钢筋混凝土凸阳台
（a）挑板式；（b）压梁式；（c）挑梁式
图13.25 预制钢筋混凝土凸阳台
（a）挑板外伸式；（b）楼板压重式；（c）挑梁式；（d）抗倾覆板式
（1）栏杆（栏板）与扶手?
栏杆（栏板）是为保证人们在阳台上活动安全而设置的竖向构件，要求坚固可靠，舒适美观。其净高应高于人体的重心，不宜小于1.05m，也不应超过1.2m。?
栏杆一般由金属杆或混凝土杆制作,其垂直杆件间净距不应大于110mm。如图13.26所示。
栏板有钢筋混凝土栏板和玻璃栏板等。
13.6.1.2 阳台的构造
（2）阳台排水?
阳台外排水适用于低层和多层建筑，具体做法是在阳台一侧或两侧设排水口，阳台地面向排水口做成1%～2%的坡度，排水口内埋设40～50镀锌钢管或塑料管（称水舌），外挑长度不少于80mm，以防雨水溅到下层阳台，如图13.27（a）所示。
内排水适用于高层建筑和高标准建筑，具体做法是在阳台内设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观，如图13.27（b）所示。?
图13.26 阳台栏杆（栏板）与扶手的构造
（a）金属栏杆；（b）现浇混凝土栏板；（c）预制钢筋混凝土栏板
图13.27 阳台排水构造
（a）水舌排水；（b）排水管排水
当代建筑的雨篷形式多样，以材料和结构分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷、软面折叠多用雨篷等。?
（1）钢筋混凝土雨篷?
一般由雨篷梁和雨篷板组成（图13.28）。
（2）钢结构悬挑雨篷?
钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成
13.6.2 雨篷
（3）玻璃采光雨篷?
玻璃采光雨篷是用阳光板、钢化玻璃作雨篷面板的新型透光雨篷。
其特点是结构轻巧，造型美观，透明新颖，富有现代感，也是现代建筑中广泛采用的一种雨篷。
图13.28 钢筋混凝土雨篷构造
