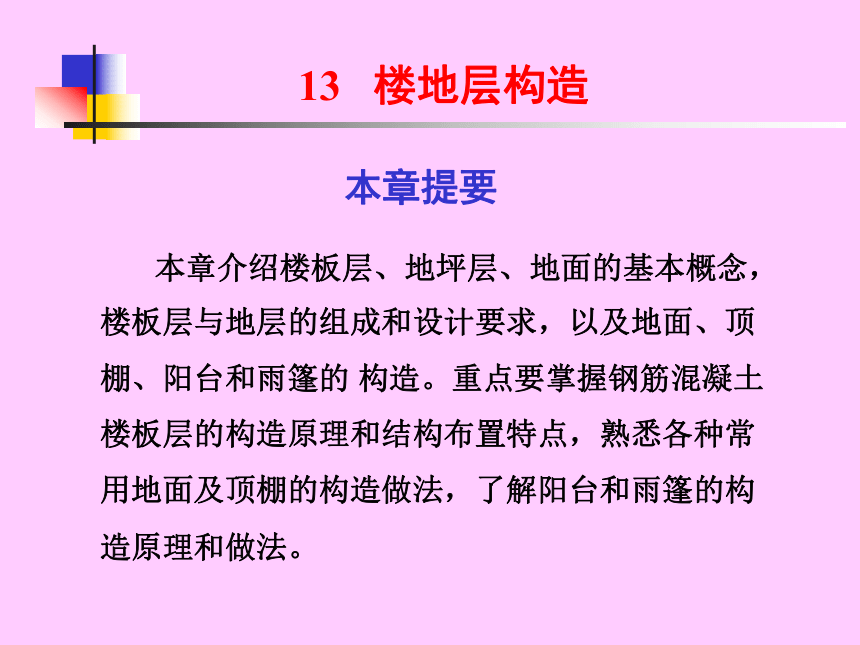

13 楼地层构造
本章介绍楼板层、地坪层、地面的基本概念，楼板层与地层的组成和设计要求，以及地面、顶棚、阳台和雨篷的 构造。重点要掌握钢筋混凝土楼板层的构造原理和结构布置特点，熟悉各种常用地面及顶棚的构造做法，了解阳台和雨篷的构造原理和做法。
本章提要
本 章 内 容
13.1 楼地层的组成和设计要求
13.2 钢筋混凝土楼板
13.3 楼地层的细部构造
13.4 地面构造
13.5 顶棚
13.6 阳台与雨篷

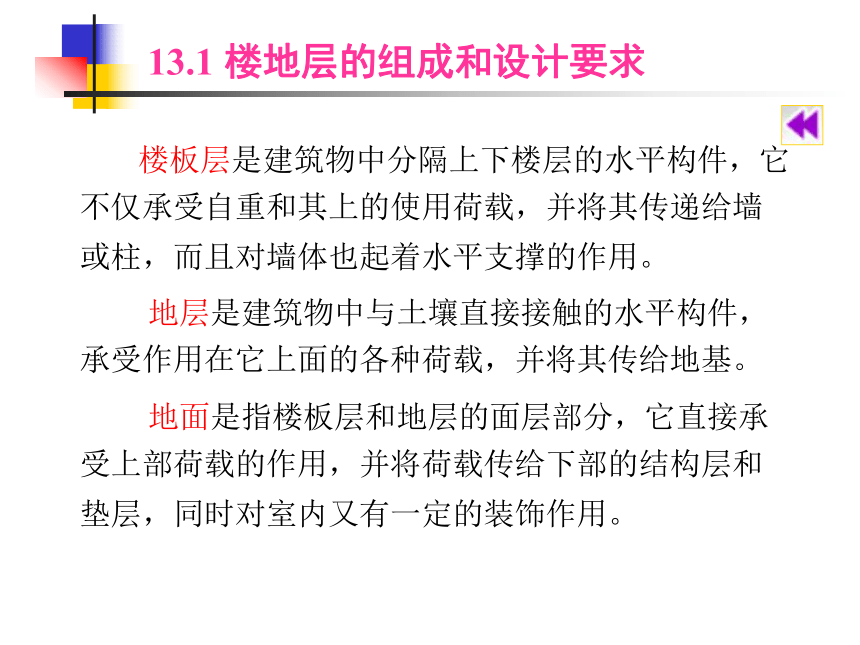

13.1 楼地层的组成和设计要求
楼板层是建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。
地层是建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。
地面是指楼板层和地层的面层部分，它直接承受上部荷载的作用，并将荷载传给下部的结构层和垫层，同时对室内又有一定的装饰作用。 ?
楼板层主要由面层、结构层和顶棚组成（图13.1）。
地层主要由面层、垫层和基层组成（图13.2）。
根据使用要求和构造做法的不同，楼地层有时还需设置找平层、结合层、防水层、隔声层、隔热层等附加构造层。

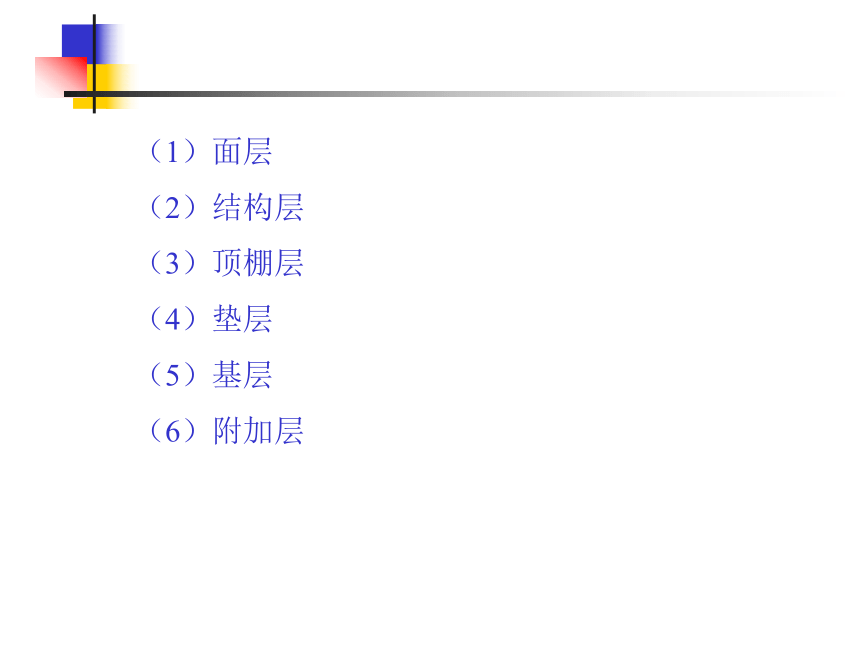

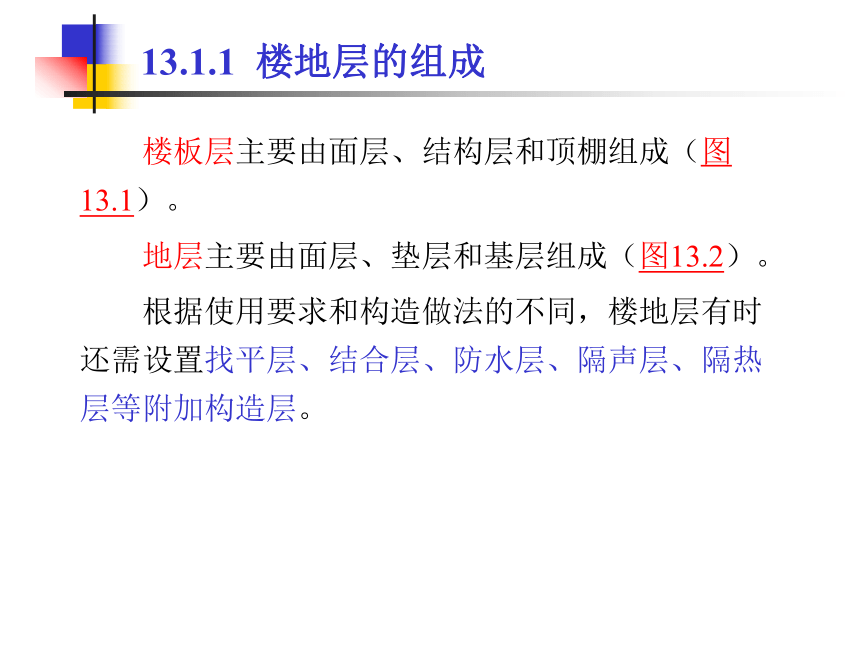

13.1.1 楼地层的组成
（1）面层
（2）结构层
（3）顶棚层
（4）垫层
（5）基层
（6）附加层

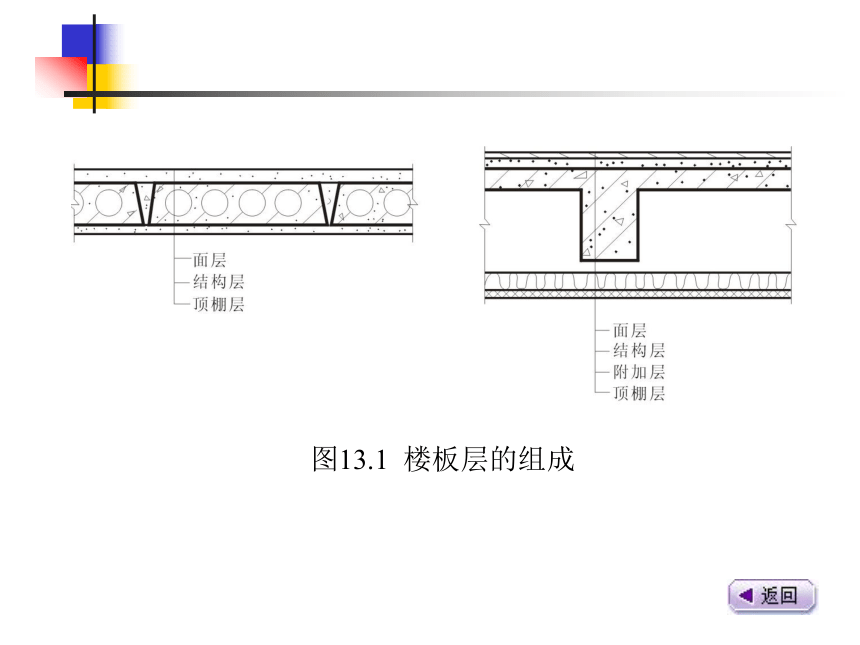

图13.1 楼板层的组成

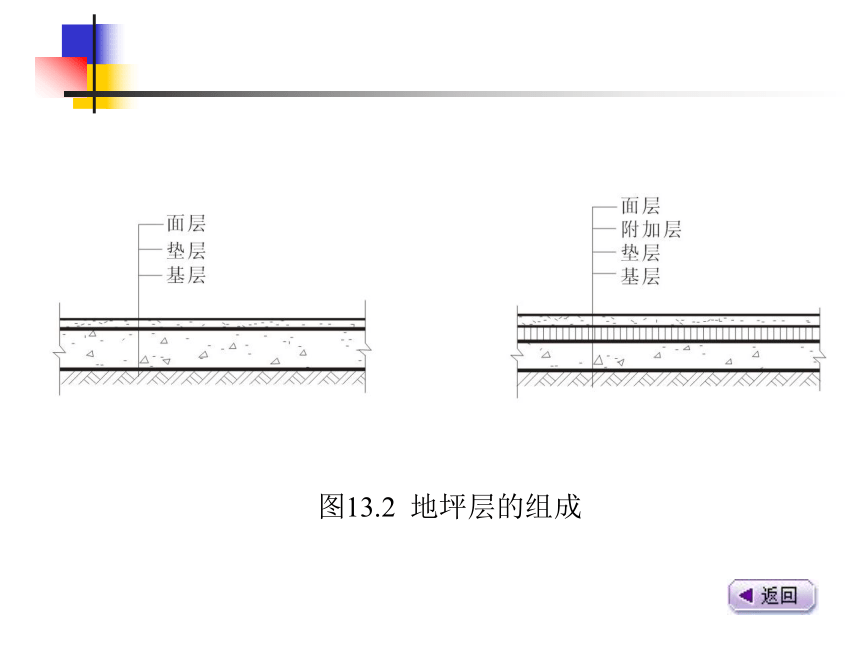

图13.2 地坪层的组成

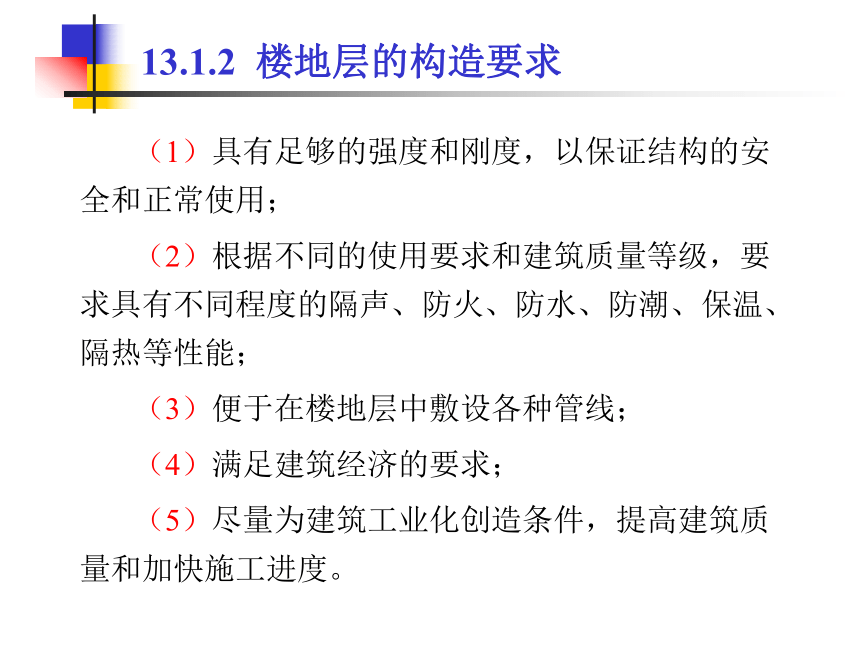

（1）具有足够的强度和刚度，以保证结构的安全和正常使用；?
（2）根据不同的使用要求和建筑质量等级，要求具有不同程度的隔声、防火、防水、防潮、保温、隔热等性能；?
（3）便于在楼地层中敷设各种管线；?
（4）满足建筑经济的要求；?
（5）尽量为建筑工业化创造条件，提高建筑质量和加快施工进度。?
13.1.2 楼地层的构造要求

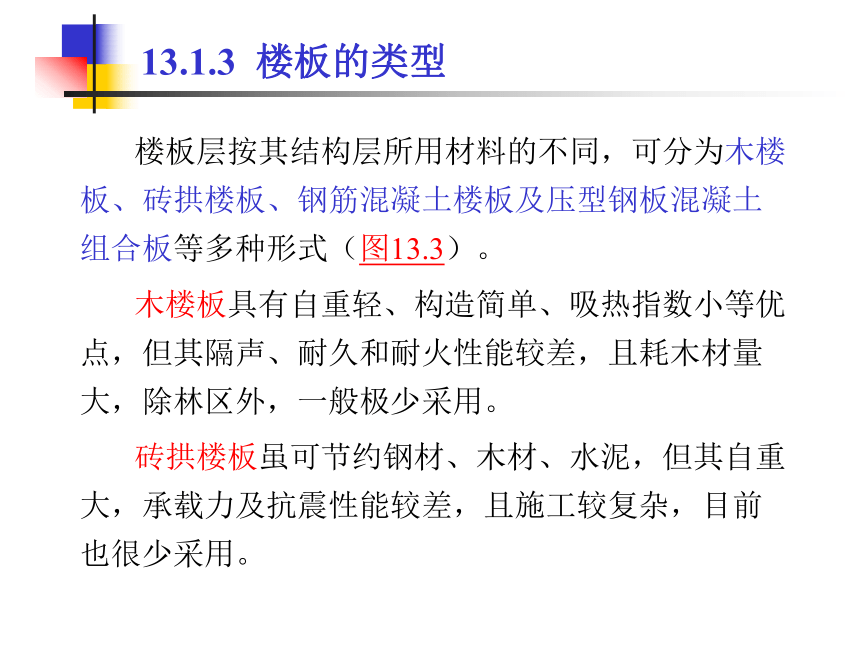

楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板混凝土组合板等多种形式（图13.3）。?
木楼板具有自重轻、构造简单、吸热指数小等优点，但其隔声、耐久和耐火性能较差，且耗木材量大，除林区外，一般极少采用。?
砖拱楼板虽可节约钢材、木材、水泥，但其自重大，承载力及抗震性能较差，且施工较复杂，目前也很少采用。?
13.1.3 楼板的类型

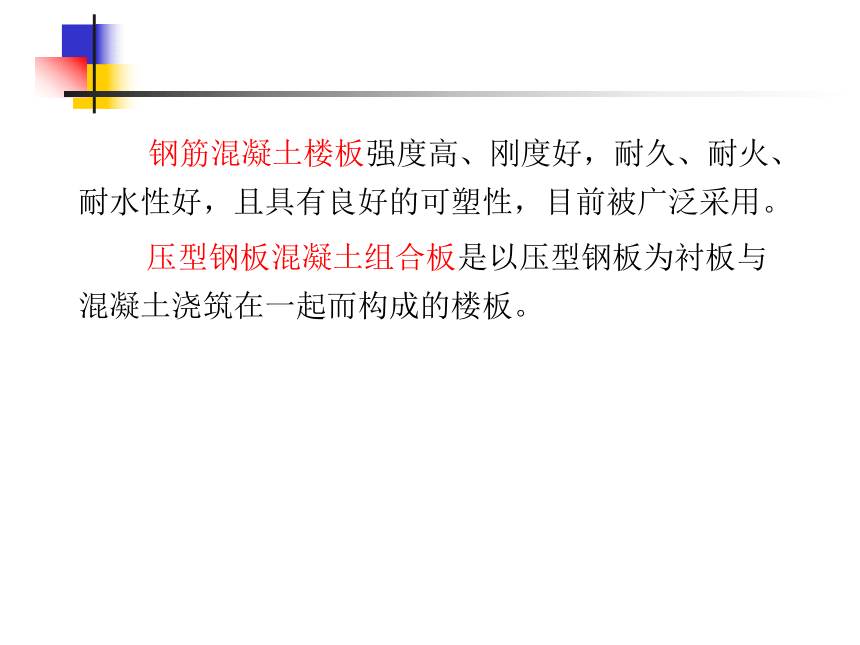

钢筋混凝土楼板强度高、刚度好，耐久、耐火、耐水性好，且具有良好的可塑性，目前被广泛采用。
压型钢板混凝土组合板是以压型钢板为衬板与混凝土浇筑在一起而构成的楼板。

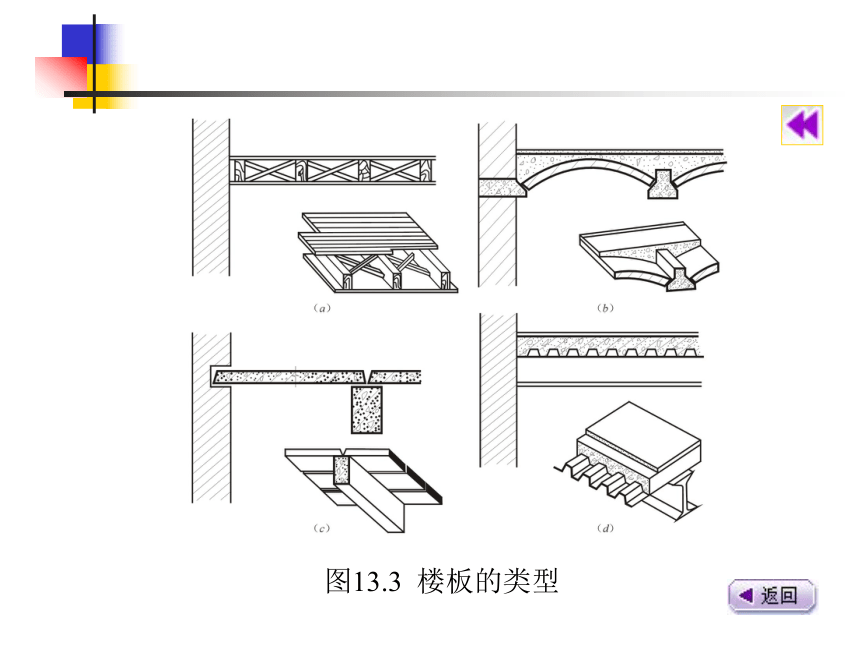

图13.3 楼板的类型

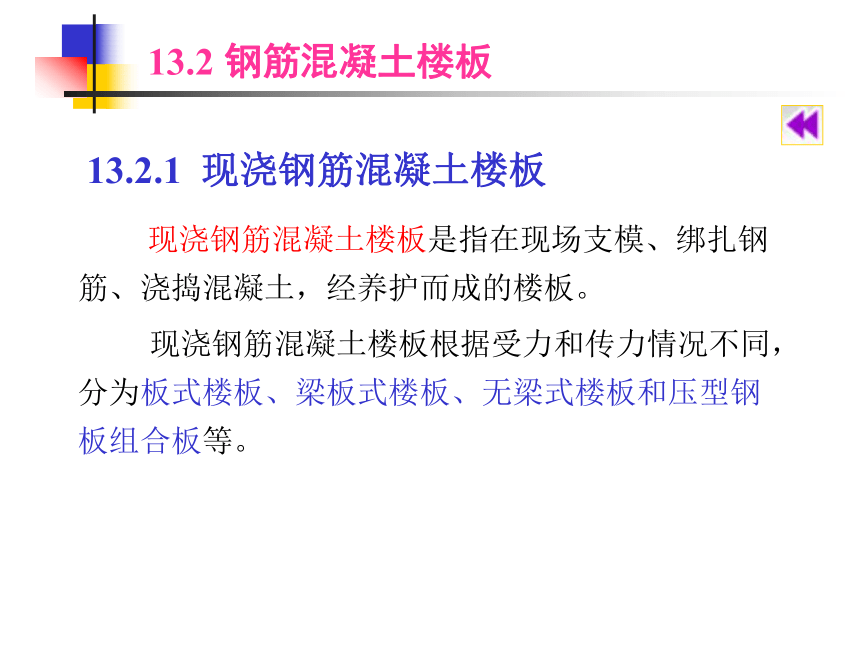

13.2 钢筋混凝土楼板
现浇钢筋混凝土楼板是指在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
现浇钢筋混凝土楼板根据受力和传力情况不同，分为板式楼板、梁板式楼板、无梁式楼板和压型钢板组合板等。
13.2.1 现浇钢筋混凝土楼板
板内不设梁，板直接搁置在四周墙上的板称为板式楼板。板有单向板和双向板之分（图13.4）。
当板的长边与短边之比大于2时，板基本上沿短边单方向传递荷载，这种板称为单向板；
当板的长边与短边之比小于或等于2时，作用于板上的荷载沿双向传递，在两个方向产生弯曲，称为双向板。
13.2.1.1 板式楼板
图13.4 单向板和双向板
由板、梁组合而成的楼板称为梁板式楼板（又称为肋形楼板）。根据梁的构造情况又可分为单梁式、复梁式和井梁式楼板。?
（1）单梁式楼板?
当房间尺寸不大时，可以只在一个方向设梁，梁直接支承在墙上，称为单梁式楼板（图13.5）。
（2）复梁式楼板
有主次梁的楼板称为复梁式楼板（图13.6）。
13.2.1.2 梁板式楼板
（3）井梁式楼板?
井梁式楼板是梁板式楼板的一种特殊形式。当房间尺寸较大，并接近正方形时，常沿两个方向布置等距离、等截面的梁，从而形成井格式的梁板结构（图13.7）。
图13.5 单梁式楼板
图13.6 复梁式楼板
图13.7 井梁式楼板
框架结构中将板直接支承在柱上，且不设梁的楼板称为无梁楼板，分为有柱帽和无柱帽两种。
当楼面荷载较小时，可采用无柱帽式的无梁楼板；当荷载较大时，为提高楼板的承载能力及其刚度，增加柱对板的支托面积并减小板跨，一般在柱顶加设柱帽或托板（图13.8）。
13.2.1.3 无梁楼板
图13.8 无梁楼板
（a）无梁楼板透视；（b）柱帽形式
以压型钢板为衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板称为压型钢板混凝土组合板。
这种楼板主要由楼面层、组合板（包括现浇混凝土与钢衬板）及钢梁等几部分组成（图13.9）。
特点是压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用，同时又是施工的台板，简化了施工程序，加快了施工进度。另外，还可利用压型钢板肋间的空间敷设电力管线或通风管道。
13.2.1.4 压型钢板混凝土组合板
图13.9 压型钢板混凝土组合板
预制装配式钢筋混凝土楼板是指用预制厂生产或现场预制的梁、板构件，现场安装拼合而成的楼板。
这种楼板具有节约模板，减轻工人劳动强度，施工速度快，便于组织工厂化、机械化的生产和施工等优点。但这种楼板的整体性差，并需要一定的起重安装设备。
13.2.2 预制钢筋混凝土楼板
（1）实心平板?
预制实心平板的跨度一般在2.5m以内，板厚为跨度的1/30，一般为60～100mm，板宽为400~800mm。
板的两端支承在墙或梁上（图13.10），施工时对起吊机械要求不高。?
13.2.2.1 预制钢筋混凝土楼板的类型
（2）槽形板?
槽形板是一种梁、板合一的构件，板肋相当于小梁，作用在板上的荷载由板肋来承担，因而板可以做得很薄，仅有25~30mm，板的经济跨度也比实心平板大，一般为3~6m,肋高为150~300mm，板宽为500~1200mm。
依板的槽口向下和向上分别称为正槽板和反槽板（图13.11）。
（3）空心板?
空心板是一种板腹抽孔的钢筋混凝土楼板，孔的形状有倒棱孔、椭圆孔和圆孔等几种（图13.12），以圆孔空心板制作最为方便，应用最广。
空心板也是一种梁、板合一的预制构件，其结构计算理论与槽形板相似，材料消耗也相近，但空心板上下板面平整，且隔声效果好，因此是目前广泛采用的一种形式。
图13.10 实心平板
图13.11 槽形板
（a）正槽板；（b）反槽板
图13.12 空心板
（1）板的布置?
在进行板的结构布置时，首先应根据房间的开间和进深尺寸确定板的支承方式，再根据现有板的规格进行合理安排，选择一种或几种板进行布置。
板的支承方式有板式和梁板式两种（图13.13）。
预制板直接搁置在墙上的称为板式结构布置；若先搁梁，再将板搁置在梁上的称为梁板式布置。
13.2.2.2 预制板的结构布置与搁置要求
当采用梁板式结构时，板在梁上的搁置方式有两种：一种是板直接搁置在矩形或T形梁顶上；另一种是将板搁置在花篮梁或十字梁上，使板面与梁顶面相平齐。 如图13.14所示。
当板宽尺寸之和与房间的净开间（或净进深）出现小于一个板宽的空隙时，可采取以下方法解决(如图13.15所示) ：?
①增大板缝
②挑砖
③现浇板
④当缝差超过200mm时，应考虑重新选板或采用调缝板。?
（2）板的搁置要求?
①板与板的连接
板间的接缝有端缝和侧缝两种。
端缝一般以细石混凝土灌注，必要时可将板端留出的钢筋交错搭接在一起，或加钢筋网片后再灌注细石混凝土，以加强连接。
侧缝一般有Ｖ形缝、Ｕ形缝和凹槽缝三种形式（图13.16）
②板与墙、梁的连接
预制板直接搁置在砖墙上或梁上时，均应有足够的支承长度。
当圈梁未设在板的同一标高时，板端伸进外墙的长度不应小于120mm，伸进内墙的长度不应小于100mm，支承于钢筋混凝土梁上时不应小于80mm。
此外，为增强建筑物的整体刚度，板与墙、梁之间及板与板之间常用钢筋拉结（图13.17）。
图13.13 预制楼板的结构布置
（a）板式结构布置；（b）梁板式结构布置
图13.14 板在梁上的搁置
（a）楼板搁在矩形梁顶面；（b）楼板搁在花篮梁上
图13.15 板缝差的处理
（a）挑砖；（b）现浇钢筋混凝土板带
图13.16 楼板侧缝的接缝形式
（a）V形缝；（b）U形缝；（c）凹槽缝
图13.17 锚固筋的配置
