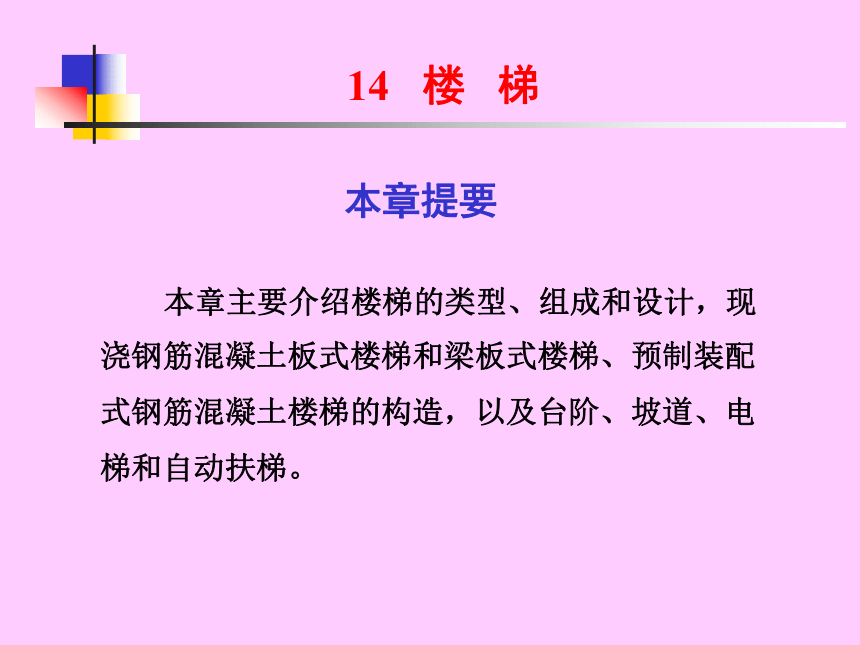

14 楼 梯
本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。?
本章提要

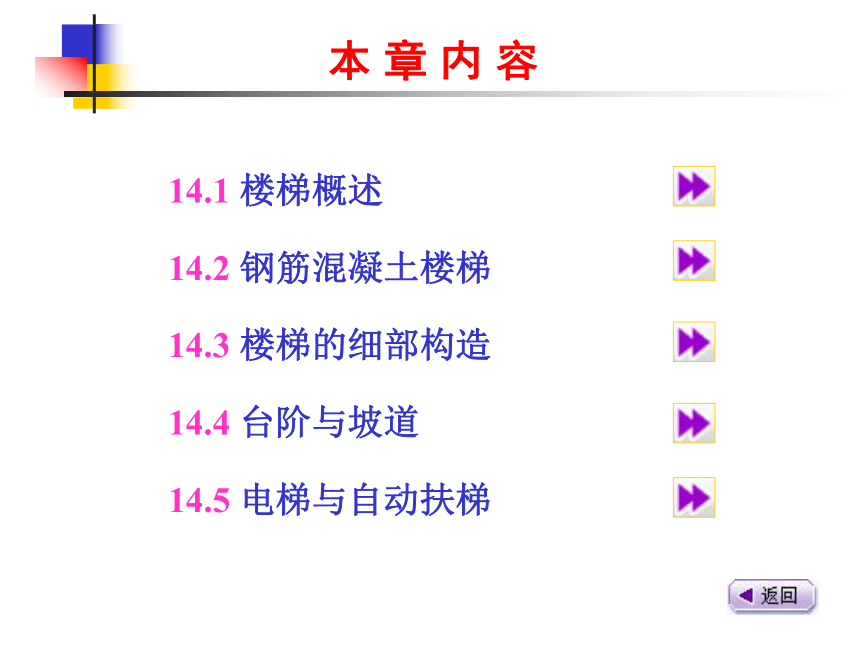

本 章 内 容
14.1 楼梯概述
14.2 钢筋混凝土楼梯
14.3 楼梯的细部构造
14.4 台阶与坡道
14.5 电梯与自动扶梯

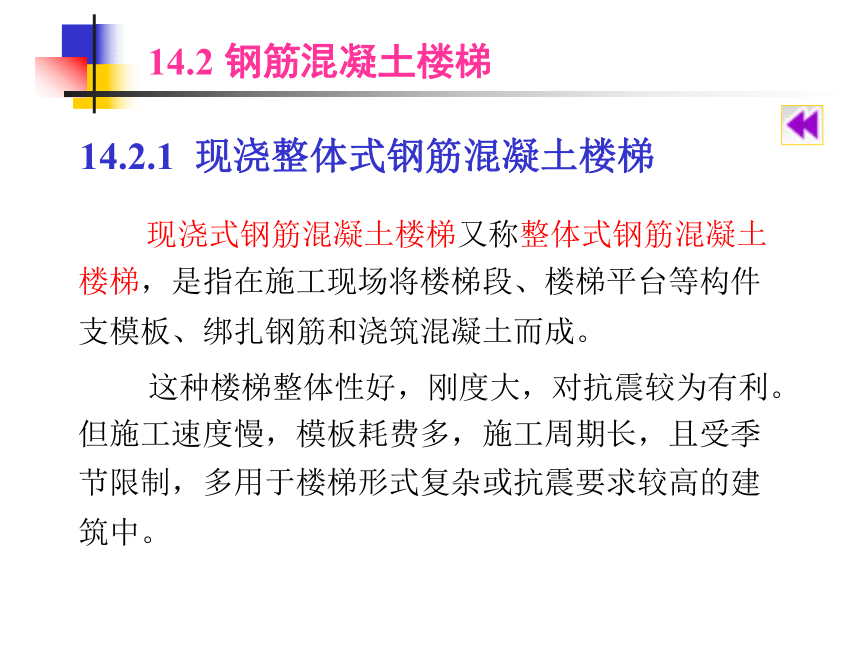

14.2 钢筋混凝土楼梯
现浇式钢筋混凝土楼梯又称整体式钢筋混凝土楼梯，是指在施工现场将楼梯段、楼梯平台等构件支模板、绑扎钢筋和浇筑混凝土而成。
这种楼梯整体性好，刚度大，对抗震较为有利。但施工速度慢，模板耗费多，施工周期长，且受季节限制，多用于楼梯形式复杂或抗震要求较高的建筑中。
14.2.1 现浇整体式钢筋混凝土楼梯

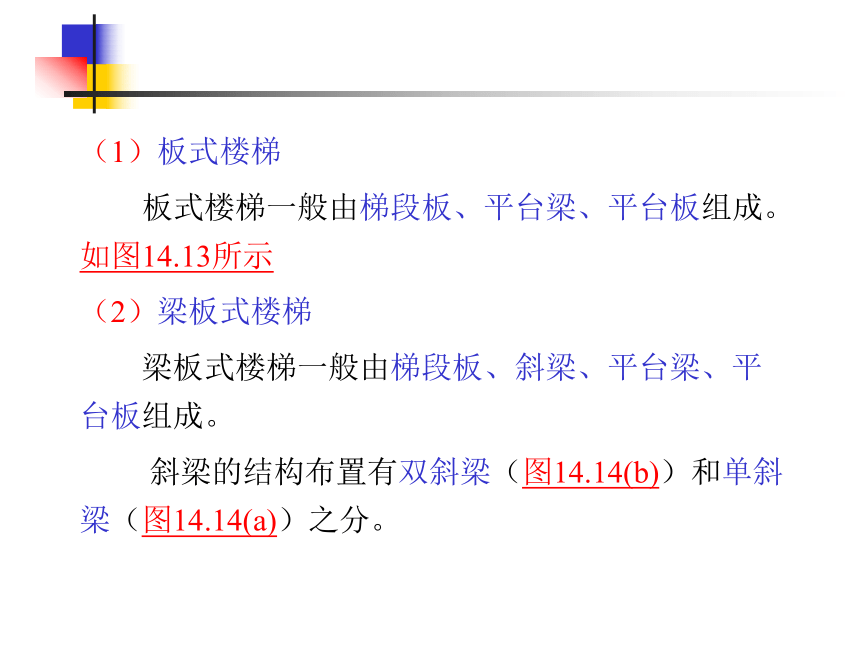

（1）板式楼梯?
板式楼梯一般由梯段板、平台梁、平台板组成。如图14.13所示
（2）梁板式楼梯?
梁板式楼梯一般由梯段板、斜梁、平台梁、平台板组成。
斜梁的结构布置有双斜梁（图14.14(b)）和单斜梁（图14.14(a)）之分。

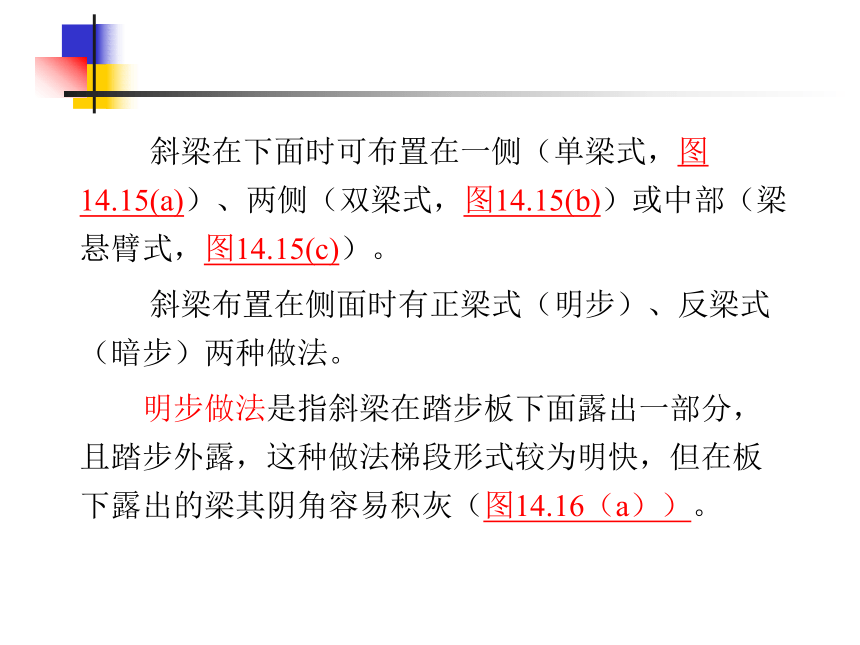

斜梁在下面时可布置在一侧（单梁式，图14.15(a)）、两侧（双梁式，图14.15(b)）或中部（梁悬臂式，图14.15(c)）。
斜梁布置在侧面时有正梁式（明步）、反梁式（暗步）两种做法。
明步做法是指斜梁在踏步板下面露出一部分，且踏步外露，这种做法梯段形式较为明快，但在板下露出的梁其阴角容易积灰（图14.16（a））。

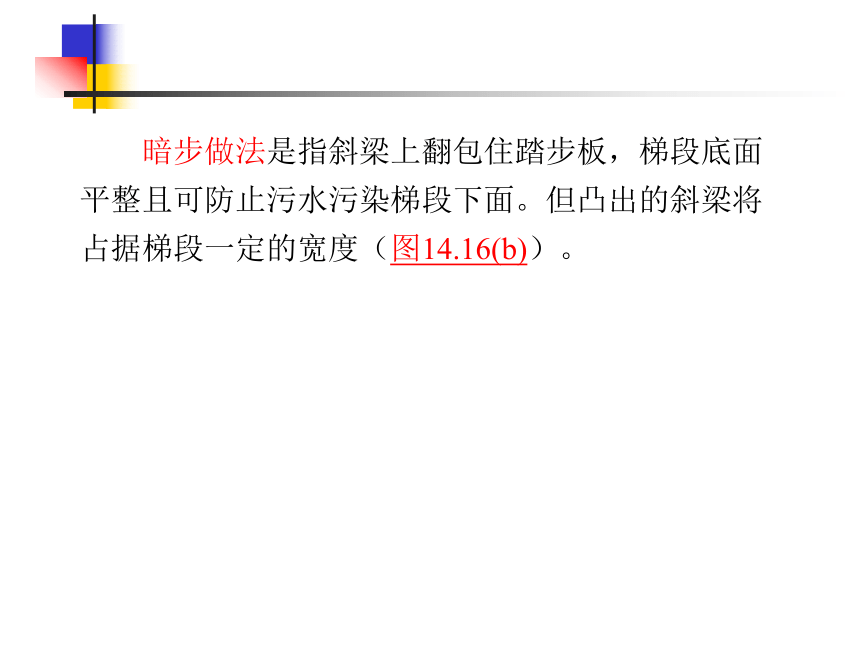

暗步做法是指斜梁上翻包住踏步板，梯段底面平整且可防止污水污染梯段下面。但凸出的斜梁将占据梯段一定的宽度（图14.16(b)）。?
图14.13 现浇钢筋混凝土双跑板式楼梯
（a）有平台梁板式楼梯；（b）无平台梁板式楼梯

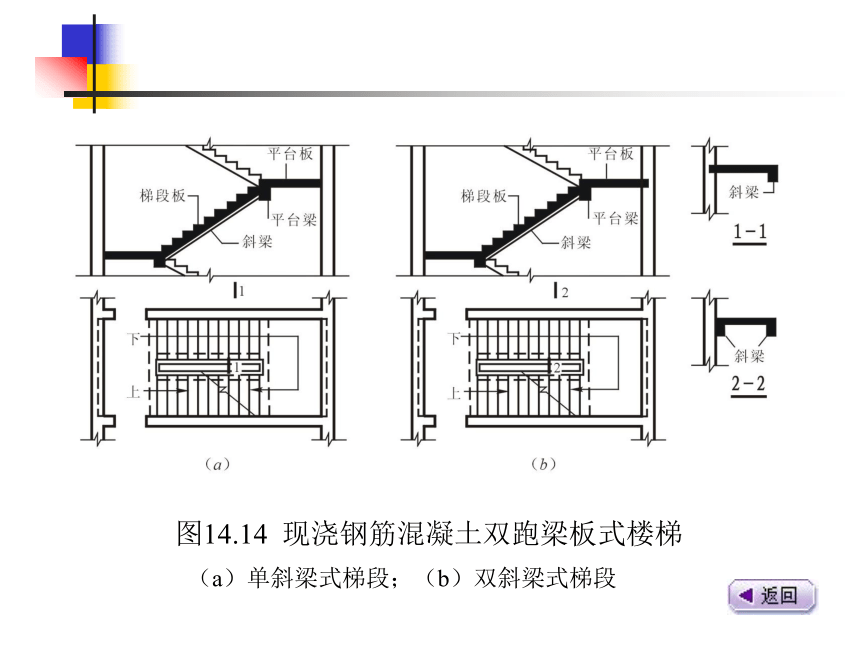

图14.14 现浇钢筋混凝土双跑梁板式楼梯
（a）单斜梁式梯段；（b）双斜梁式梯段

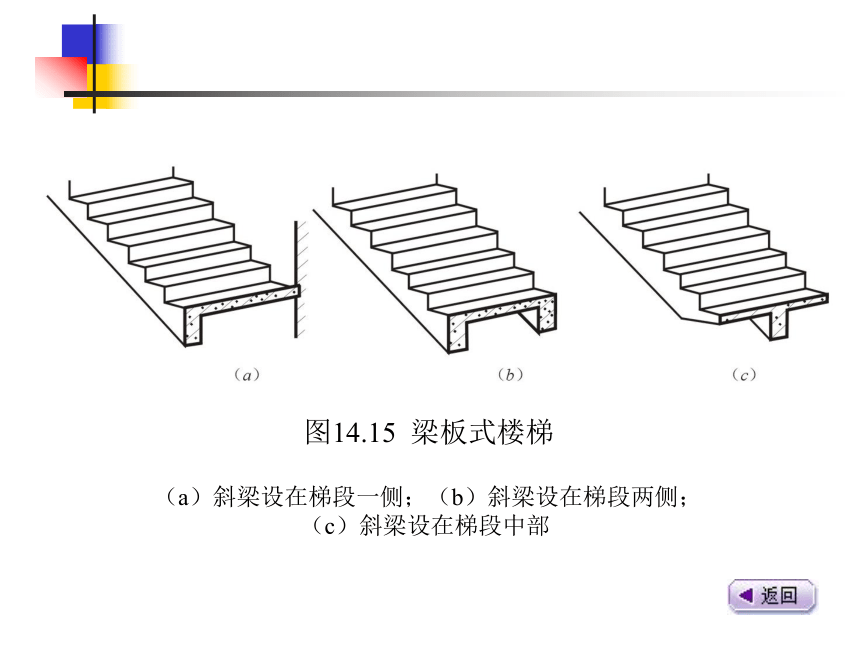

图14.15 梁板式楼梯
（a）斜梁设在梯段一侧；（b）斜梁设在梯段两侧；
（c）斜梁设在梯段中部
图14.16 梁板式楼梯
（a）明步梯段；（b）暗步梯段
预制装配式钢筋混凝土楼梯是将楼梯的组成构件在工厂或工地现场预制，然后在施工现场拼装而成。
这种楼梯施工进度快，节省模板，现场湿作业少，施工不受季节限制，有利于提高施工质量。但预制装配式钢筋混凝土楼梯的整体性、抗震性能以及设计灵活性差，故应用受到一定限制。
14.2.2 预制装配式钢筋混凝土楼梯
（1）小型构件装配式钢筋混凝土楼梯?
小型构件装配式钢筋混凝土楼梯一般将楼梯的踏步和支承结构分开预制，构件小而轻，制作容易，但施工繁而慢，多用于施工条件较差的地面建筑中。?
预制踏步的断面形式多为一字形、L形和三角形三种（图14.17）。
根据梯段的构造和预制踏步的支承方式不同，小型构件装配式楼梯可分为墙承式、梁承式、悬挑式三种形式。?
①墙承式楼梯
由踏步板、平台板两种预制构件组成，整个楼梯段由一个个单独的一字形或L形踏步板两端支承在墙上形成，省去了平台梁和斜梁。
当用于双跑双折楼梯时，楼梯间中间梯井位置需加砌一道砖墙（图14.18）。
②梁承式楼梯
一般由踏步板、斜梁、平台梁和平台板四种预制构件组成。踏步板两端支承在斜梁上，斜梁支承在平台梁上（图14.19）。
③悬挑式楼梯
由踏步板、平台板两种预制构件组成。踏步板一端依次砌在墙内，另一端悬空，也可采用现浇斜梁悬挑（图14.20） 。
（2）中型构件装配式钢筋混凝土楼梯?
中型构件装配式钢筋混凝土楼梯一般是将楼梯分成梯段板、平台板、平台梁三类构件预制拼装而成。梯段按结构形式不同，有板式梯段和梁板式梯段（图14.21） 。
梯段板在平台梁上的布置方式根据上行和下行梯段板的布置方式不同，有梯段齐步和错步两种；根据梯段板与平台梁之间的关系不同，有埋步和不埋步之分。
（3）大型构件装配式钢筋混凝土楼梯?
大型构件装配式钢筋混凝土楼梯是将梯段板和平台板预制成一个构件，梯段板可连一面平台，也可连两面平台。
按结构形式不同，有板式楼梯和梁板式楼梯两种（图14.22）。
图14.17 预制踏步断面形式
图14.18 墙承式楼梯
图14.19 梁承式楼梯
（a）三角形踏步板、矩形断面斜梁；（b）L形踏步板、锯齿形梯段斜梁
图14.20 悬挑式楼梯
图14.21 中型构件装配式楼梯
（a）上下梯段齐步并埋步；（b）上下梯段错一步；
（c）上下梯段齐步不埋步；（d）上下梯段错多步
图14.22 大型构件装配式楼梯
（a）板式楼梯；（b）梁板式楼梯
（1）梯段或斜梁下条形基础连接?
当建筑物为墙承重结构时，梯段或斜梁下多采用条形基础（图14.23）。基础材料与墙下基础协调。
对于预制装配式楼梯，当底层两梯段不等长时，为减少预制梯段（或斜梁）的种类，可仍采用等跑的标准梯段（或斜梁），下部用砖砌或现浇混凝土踏步接到地面上（图14.24）。?
14.2.3 楼段或斜梁与基础的连接处理
（2）梯段或斜梁下基础梁（或平台梁）连接?
当建筑物为柱承重结构时，梯段或斜梁下多采用基础梁（或平台梁）连接（图14.25），梁型同平台梁，构造简单、施工方便。但应注意基础梁顶面标高，避免梁顶面露出或高于地面。
图14.23 梯段或斜梁下条形基础构造
图14.24 梯段或斜梁接地处理
图14.25 梯段或斜梁下基础梁构造
