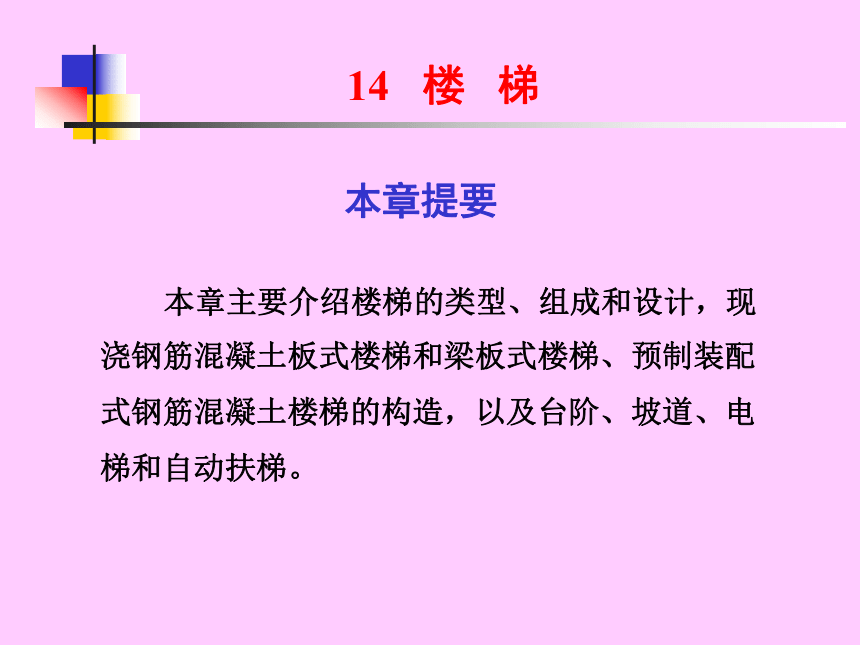

14 楼 梯
本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。?
本章提要

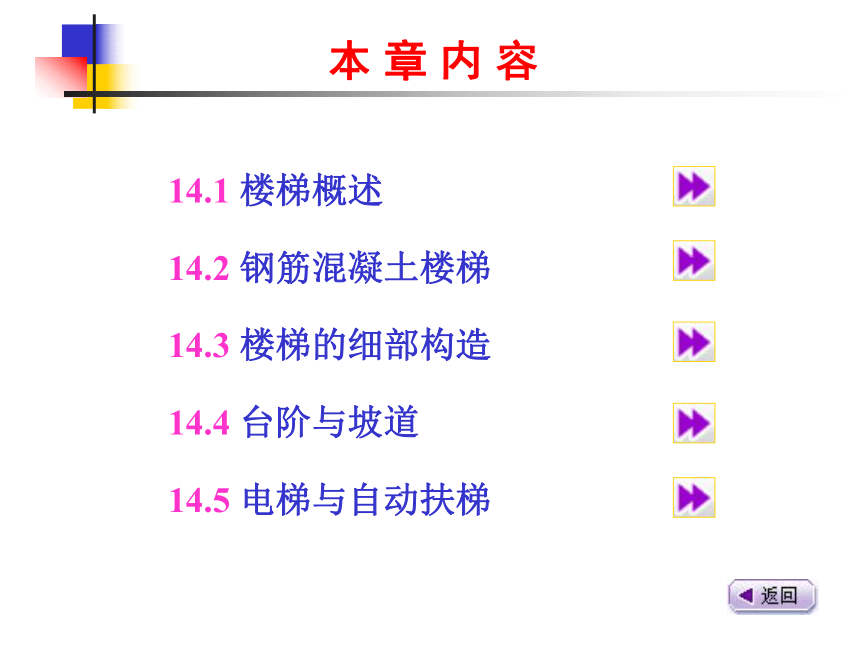

本 章 内 容
14.1 楼梯概述
14.2 钢筋混凝土楼梯
14.3 楼梯的细部构造
14.4 台阶与坡道
14.5 电梯与自动扶梯

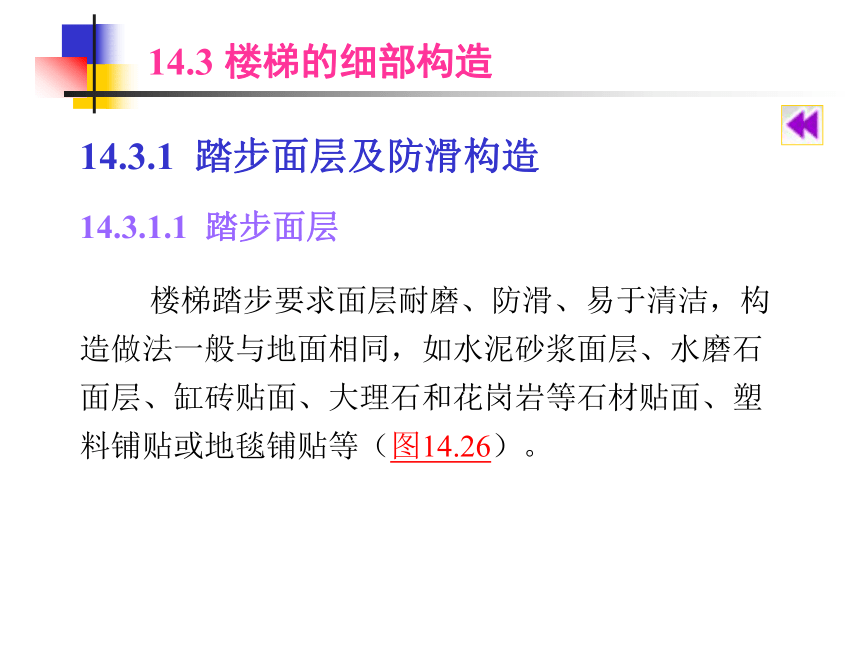

14.3 楼梯的细部构造
楼梯踏步要求面层耐磨、防滑、易于清洁，构造做法一般与地面相同，如水泥砂浆面层、水磨石面层、缸砖贴面、大理石和花岗岩等石材贴面、塑料铺贴或地毯铺贴等（图14.26）。?
14.3.1 踏步面层及防滑构造
14.3.1.1 踏步面层

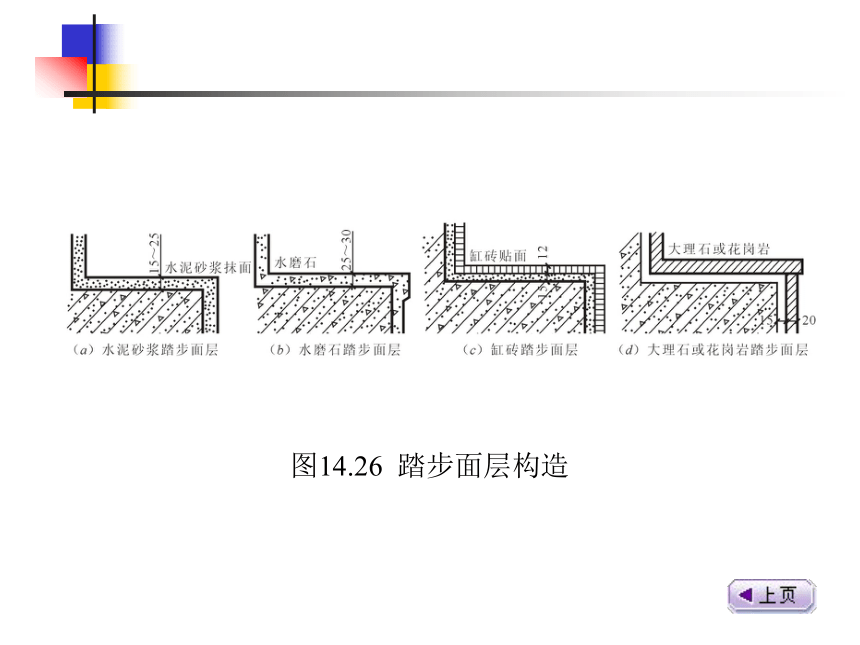

图14.26 踏步面层构造

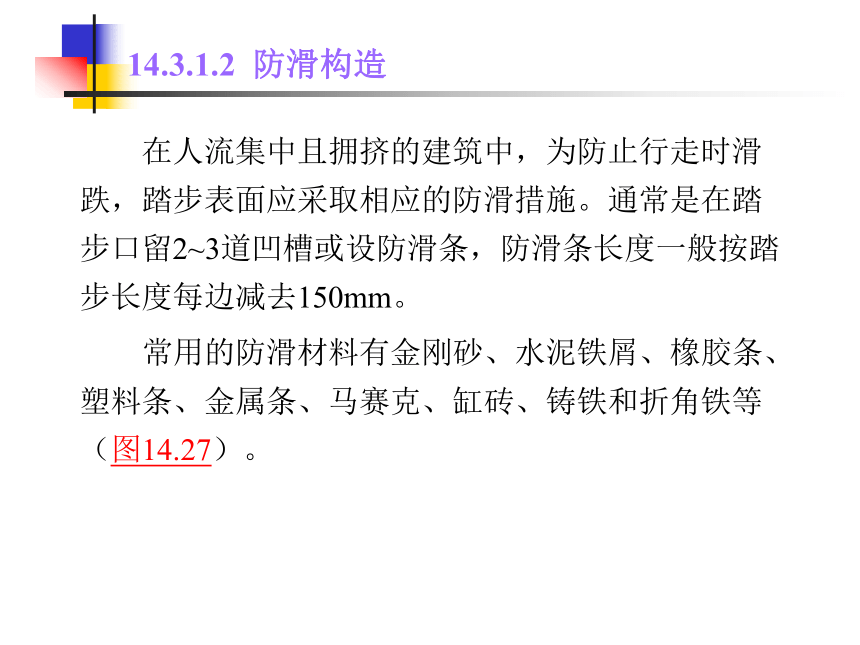

在人流集中且拥挤的建筑中，为防止行走时滑跌，踏步表面应采取相应的防滑措施。通常是在踏步口留2~3道凹槽或设防滑条，防滑条长度一般按踏步长度每边减去150mm。
常用的防滑材料有金刚砂、水泥铁屑、橡胶条、塑料条、金属条、马赛克、缸砖、铸铁和折角铁等（图14.27）。
14.3.1.2 防滑构造

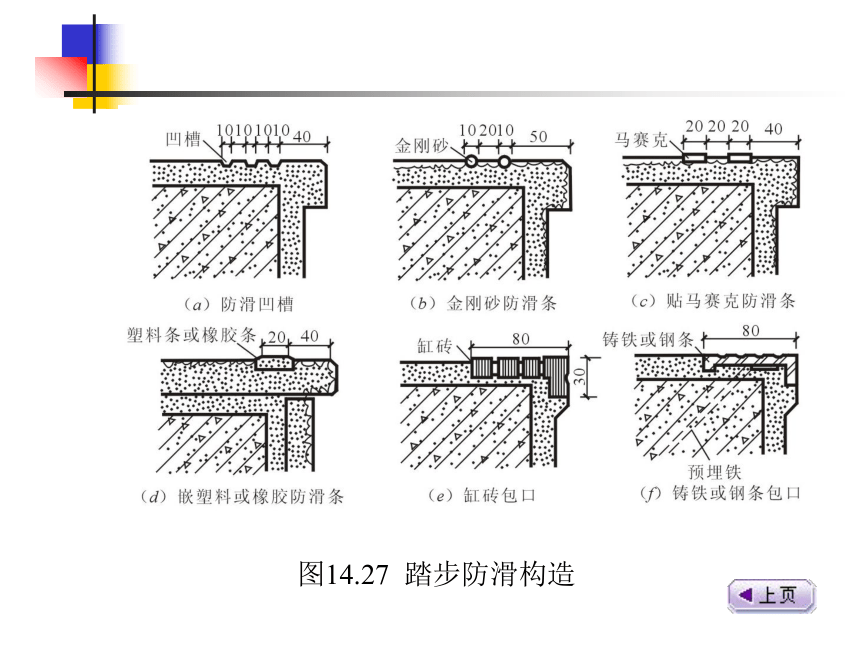

图14.27 踏步防滑构造
楼梯的栏杆、栏板和扶手是梯段上所设的安全设施，根据梯段的宽度设于一侧或两侧或梯段的中间，应满足安全坚固，美观舒适，构造简单，施工和维修方便等要求。?
（1）栏杆?
栏杆按其构造做法及材料的不同，有空花栏杆、实心栏板和组合栏杆三种。如图14.28、如图14.29、如图14.30、如图14.31所示。

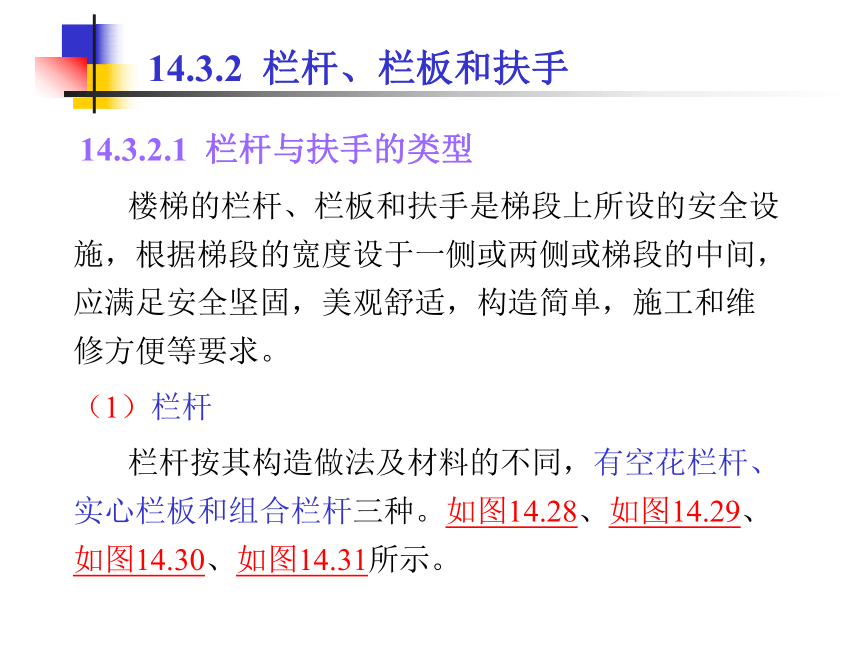

14.3.2 栏杆、栏板和扶手
14.3.2.1 栏杆与扶手的类型

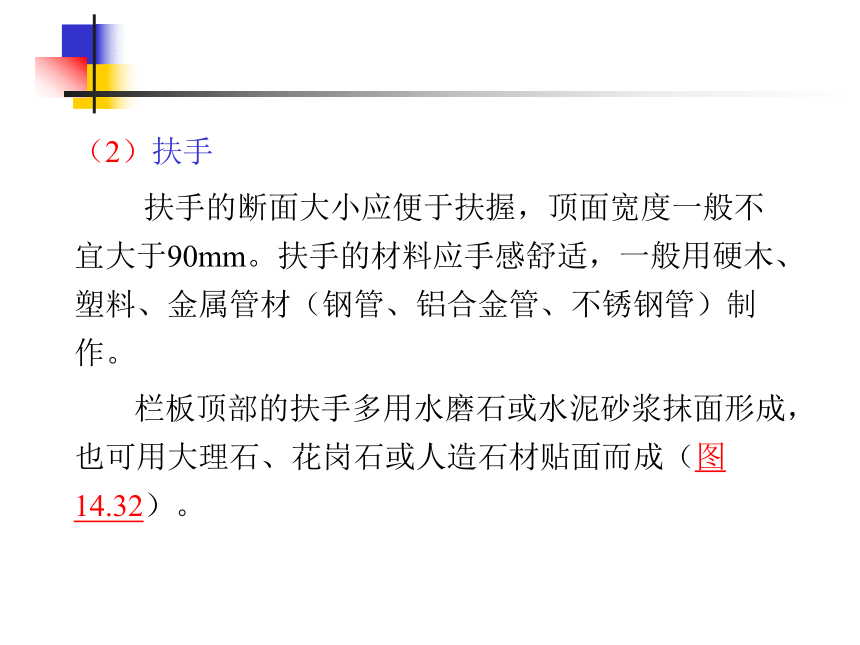

（2）扶手?
扶手的断面大小应便于扶握，顶面宽度一般不宜大于90mm。扶手的材料应手感舒适，一般用硬木、塑料、金属管材（钢管、铝合金管、不锈钢管）制作。
栏板顶部的扶手多用水磨石或水泥砂浆抹面形成，也可用大理石、花岗石或人造石材贴面而成（图14.32）。?

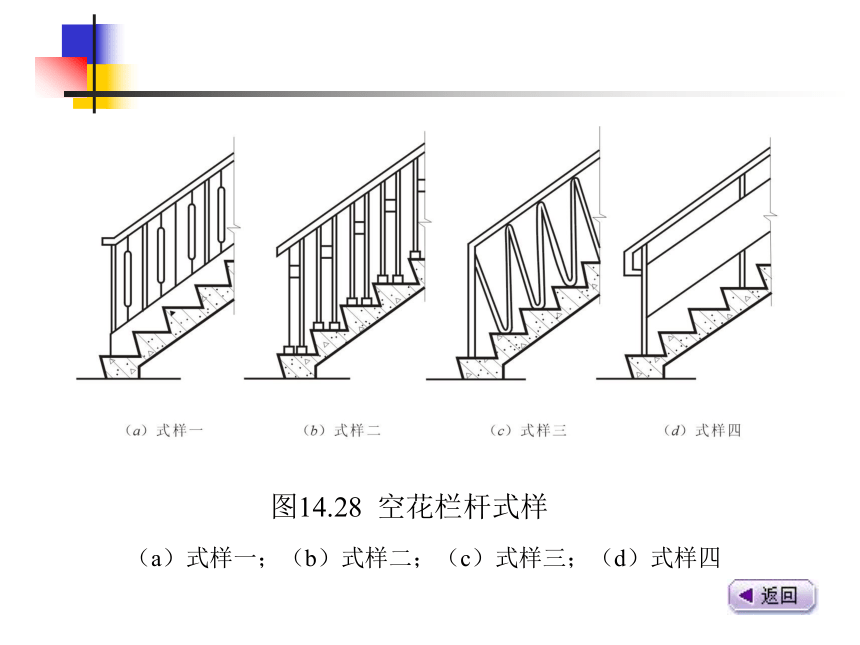

图14.28 空花栏杆式样
（a）式样一；（b）式样二；（c）式样三；（d）式样四
图14.29 实心栏板
（a）1/4砖砌板；（b）钢丝网水泥栏板
图14.30 玻璃栏板的安装方法
（a）无立柱全玻璃栏板；（b）立柱夹具夹玻璃栏板
图14.31 组合式栏杆示例
图14.32 栏杆与扶手的连接
（a）硬木扶手；（b）塑料扶手；（c）水泥砂浆或水磨石扶手；
（d）大理石或人造大理石扶手；（e）钢管扶手
（1）栏杆与梯段的连接?
栏杆通常用以下三种方法安装在踏步侧面或踏步面上的边沿部分：①在栏杆与梯段的对应位置预埋铁件焊接；②预留孔洞用细石混凝土填实；③钻孔用膨胀螺栓固定（图14.33）。?
14.3.2.2 栏杆扶手的连接构造
（2）栏杆与扶手的连接?
一般按两者的材料种类采用相应的连接方法，如木扶手与钢栏杆顶部的通长扁铁用螺钉连接，金属扶手与钢栏杆焊接，石材扶手与砌体或混凝土栏板用水泥砂浆粘结（图14.32）。?
（3）扶手与墙体、柱的连接
扶手与砖墙连接时，一般是在墙上预留孔洞，将扶手的连接扁钢插入孔洞内，用细石混凝土填实，如图14.34(a)、(c)所示；
当扶手与混凝土墙、柱连接时，一般采用预埋钢板焊接，如图14.34(b)、(d)所示。
（4）栏杆扶手转折处理
当上下行梯段齐步时，上下行扶手同时伸进平台半步，扶手为平顺连接，转折处的高度与其他部位一致（图14.35(a)）。
当平台宽度较窄时，扶手不宜伸进平台，应紧靠平台边缘设置，扶手为高低连接，在转折处形成向上弯曲的鹤颈扶手（图14.35(b)）。
鹤颈扶手制作麻烦，可改用斜接（图14.35(c)）
当上下行梯段错步时，将形成一段水平扶手（图14.35(d)）。?
图14.33 栏杆与梯段的连接
图14.32 栏杆与扶手的连接
（a）硬木扶手；（b）塑料扶手；（c）水泥砂浆或水磨石扶手；
（d）大理石或人造大理石扶手；（e）钢管扶手
图14.34 扶手与墙体的连接
（a）木扶手与砖墙连接；（b）木扶手与混凝土墙、柱连接；
（c）靠墙扶手与砖墙连接；（d）靠墙扶手与混凝土墙、柱连接
图14.35 栏杆扶手转折处理
（a）平顺扶手；（b）鹤颈木扶手；（c）斜接扶手；（d）一段水平扶手
