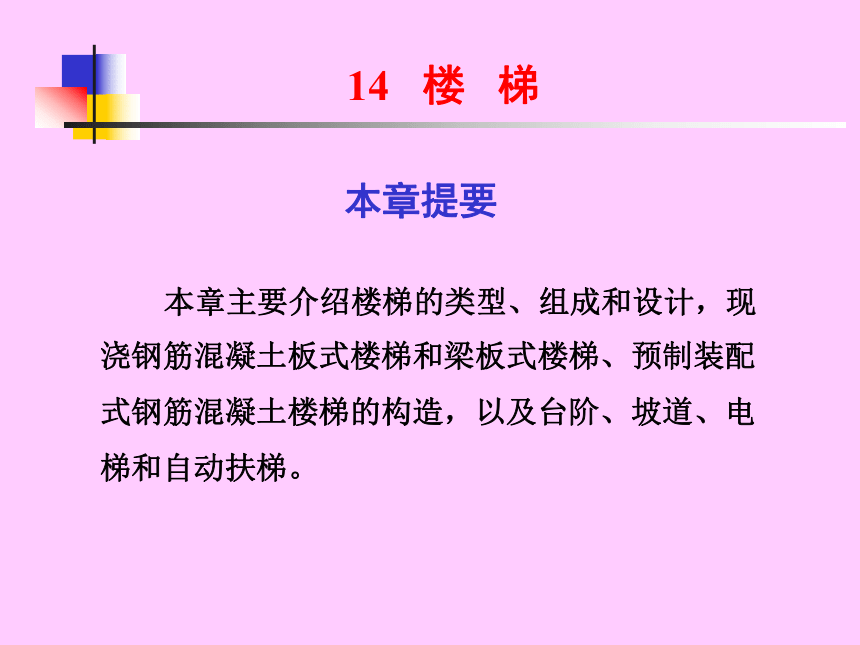

14 楼 梯
本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。?
本章提要

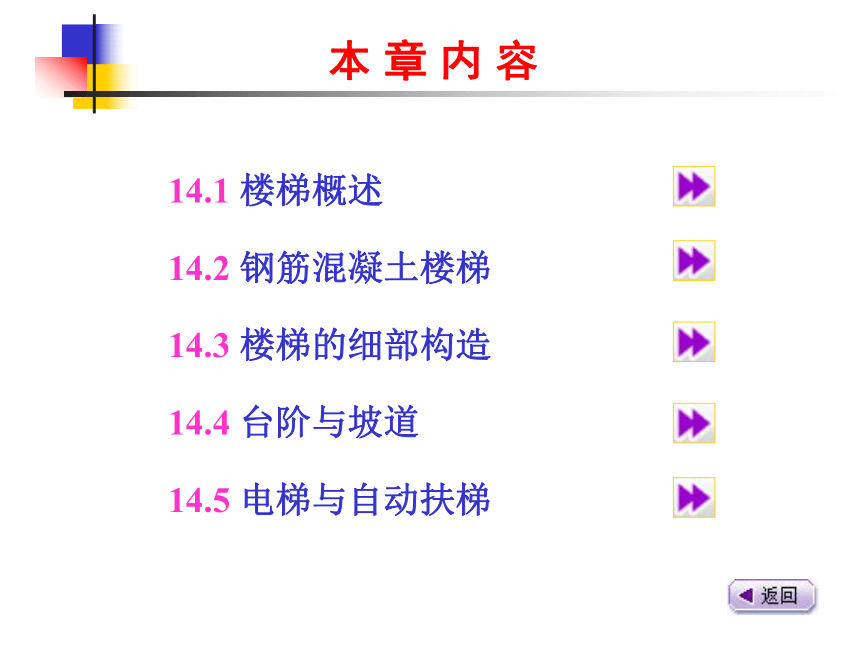

本 章 内 容
14.1 楼梯概述
14.2 钢筋混凝土楼梯
14.3 楼梯的细部构造
14.4 台阶与坡道
14.5 电梯与自动扶梯

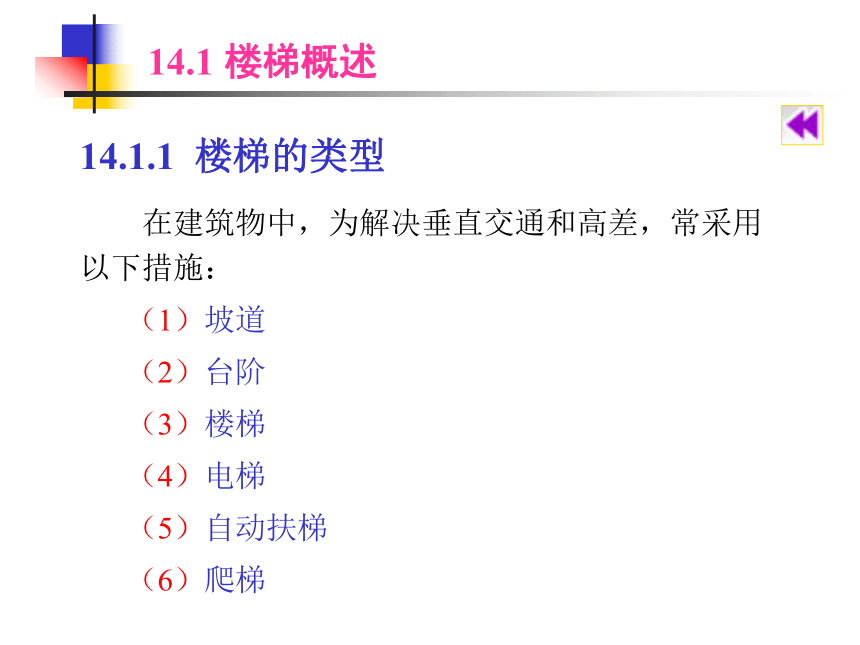

14.1 楼梯概述
在建筑物中，为解决垂直交通和高差，常采用以下措施：?
（1）坡道
（2）台阶
（3）楼梯
（4）电梯
（5）自动扶梯
（6）爬梯
14.1.1 楼梯的类型

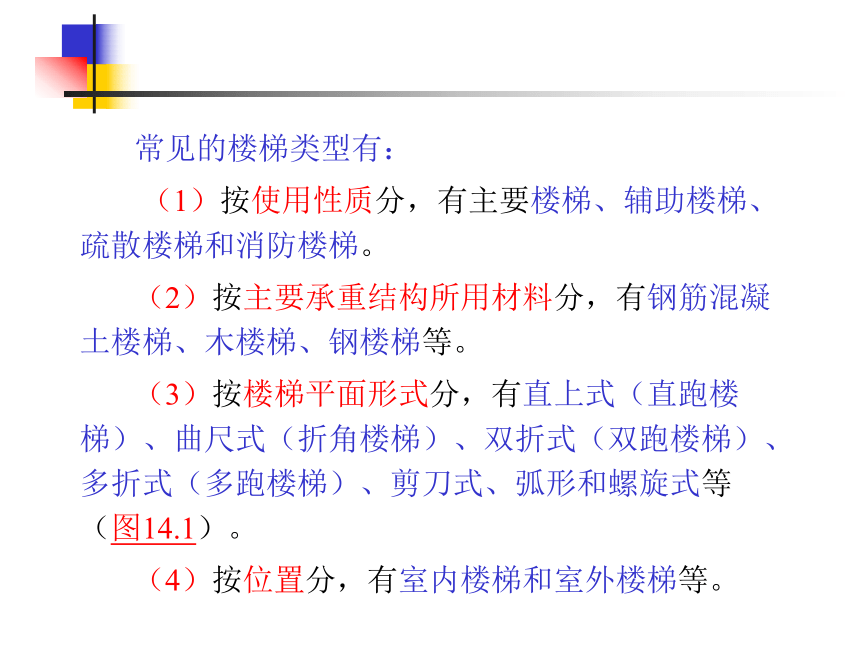

常见的楼梯类型有：?
（1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。?
（2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。
（3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等（图14.1）。?
（4）按位置分，有室内楼梯和室外楼梯等。?

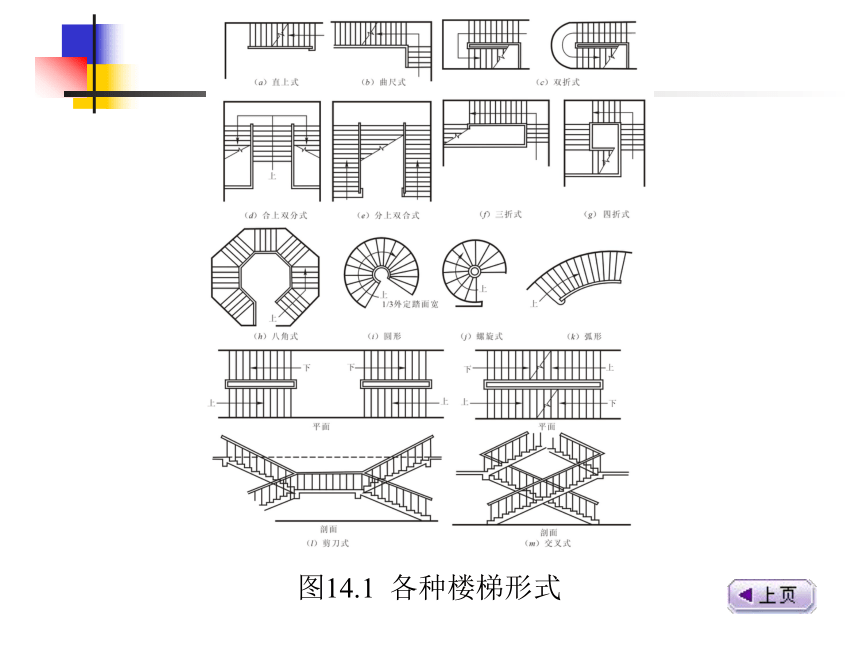

图14.1 各种楼梯形式

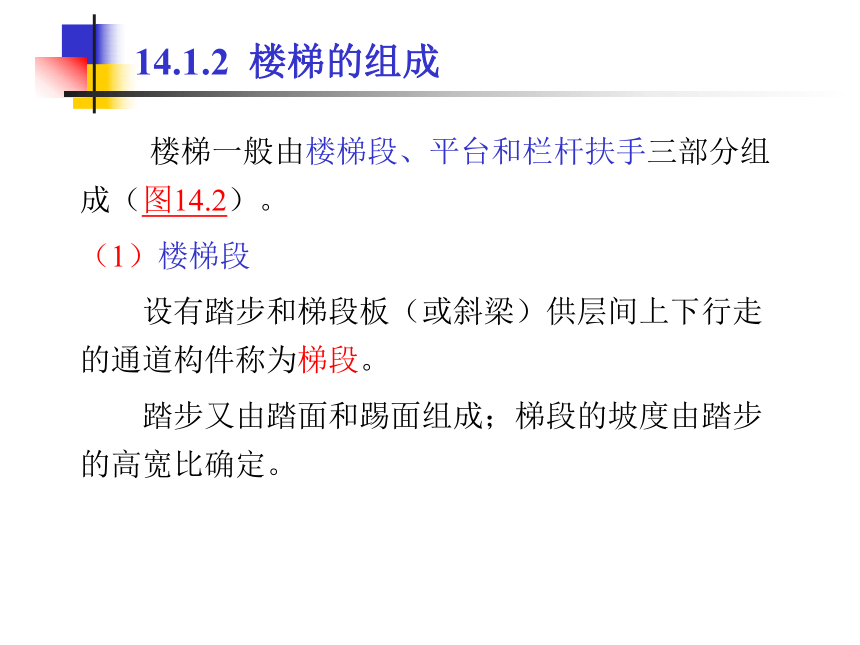

楼梯一般由楼梯段、平台和栏杆扶手三部分组成（图14.2）。
（1）楼梯段?
设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。
踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。
14.1.2 楼梯的组成

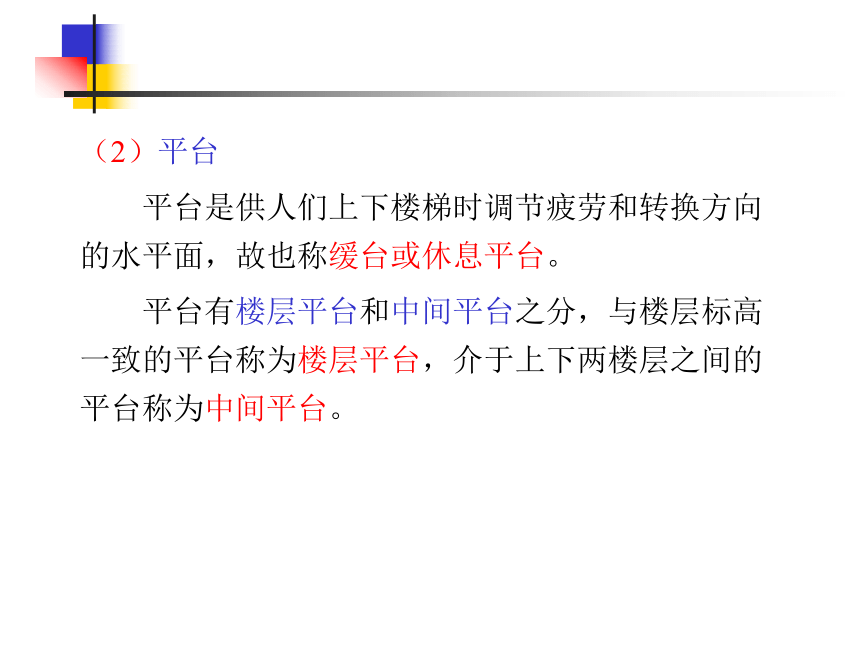

（2）平台?
平台是供人们上下楼梯时调节疲劳和转换方向的水平面，故也称缓台或休息平台。
平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。

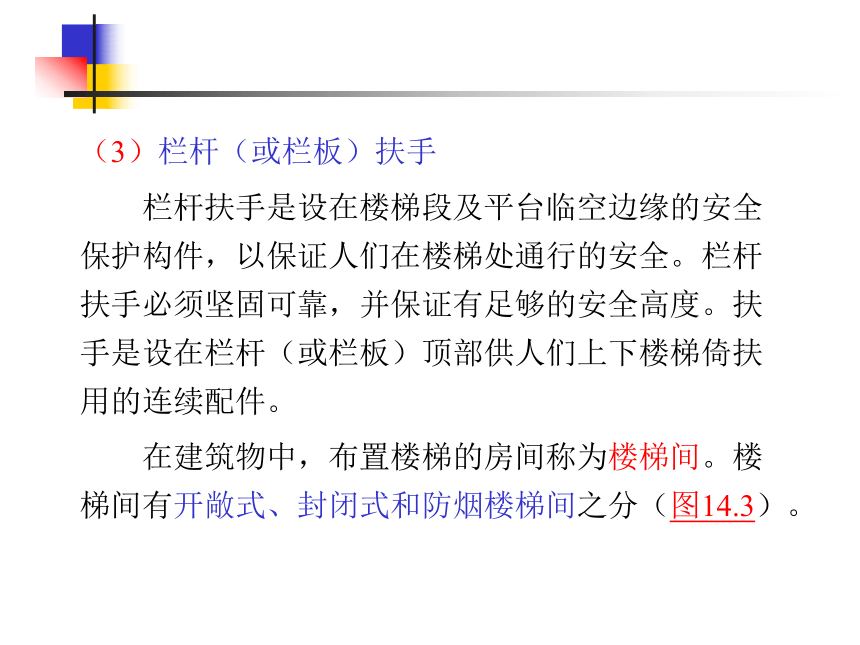

（3）栏杆（或栏板）扶手?
栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。栏杆扶手必须坚固可靠，并保证有足够的安全高度。扶手是设在栏杆（或栏板）顶部供人们上下楼梯倚扶用的连续配件。
在建筑物中，布置楼梯的房间称为楼梯间。楼梯间有开敞式、封闭式和防烟楼梯间之分（图14.3）。

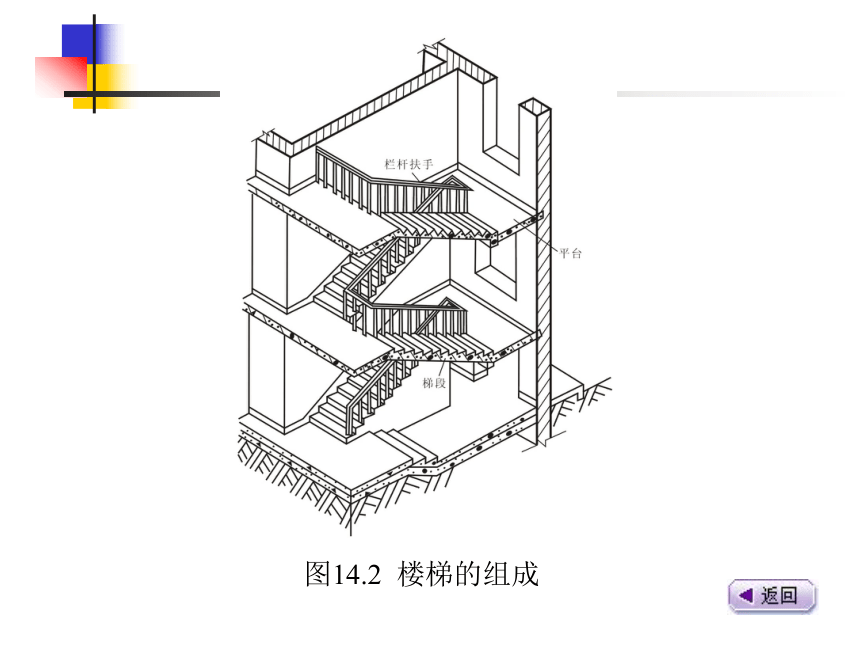

图14.2 楼梯的组成

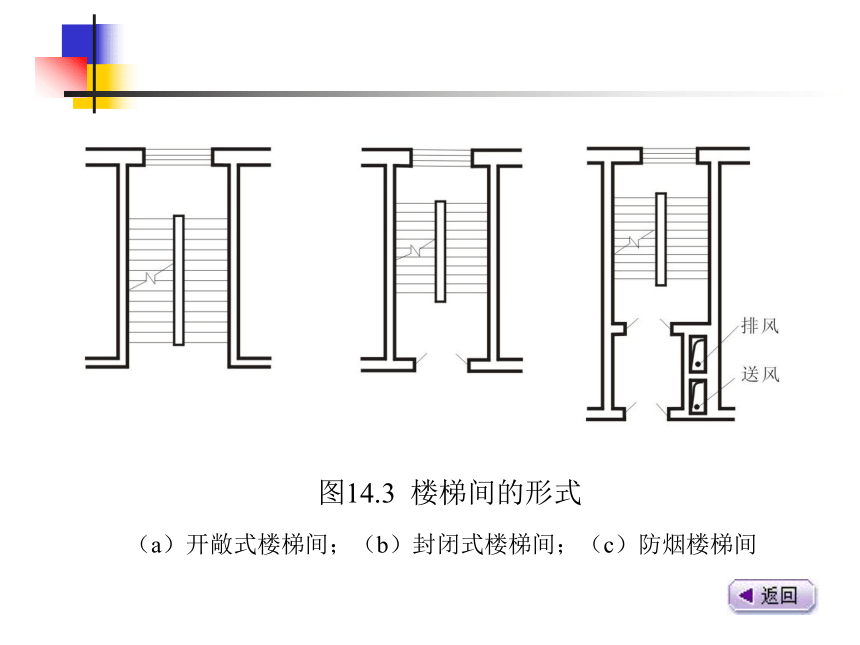

图14.3 楼梯间的形式
（a）开敞式楼梯间；（b）封闭式楼梯间；（c）防烟楼梯间
（1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。?
（2）楼梯在建筑中的位置应方便到达，并有明显的标志。?
（3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。?

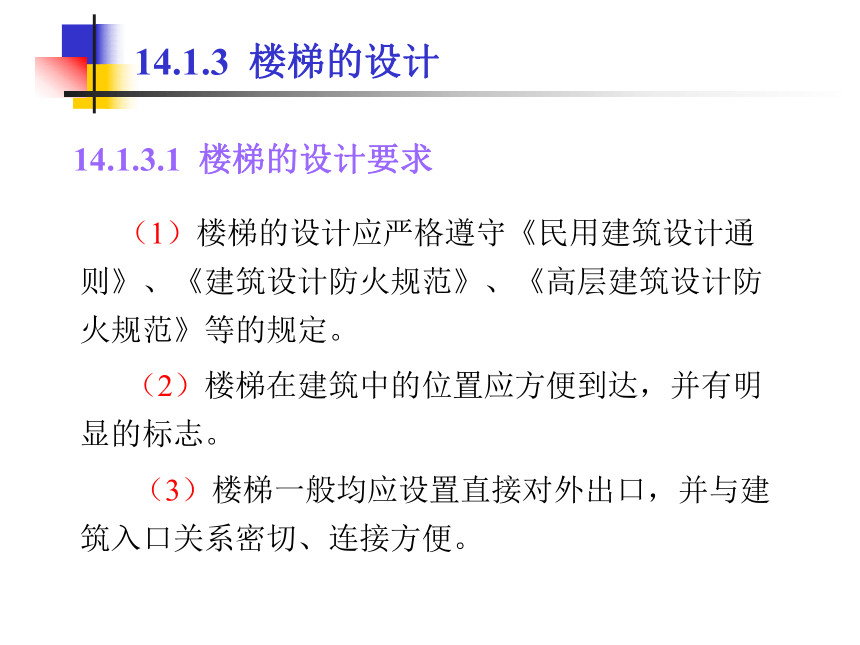

14.1.3 楼梯的设计
14.1.3.1 楼梯的设计要求

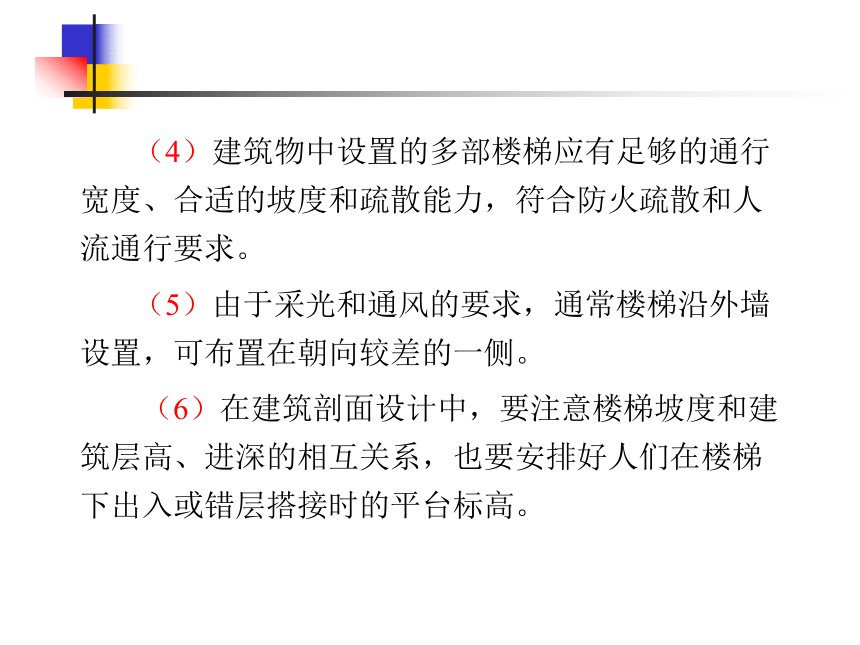

（4）建筑物中设置的多部楼梯应有足够的通行宽度、合适的坡度和疏散能力，符合防火疏散和人流通行要求。?
（5）由于采光和通风的要求，通常楼梯沿外墙设置，可布置在朝向较差的一侧。?
（6）在建筑剖面设计中，要注意楼梯坡度和建筑层高、进深的相互关系，也要安排好人们在楼梯下出入或错层搭接时的平台标高。?
（1）楼梯坡度?
楼梯坡度一般为20°~45°，其中以30°左右较为常用。楼梯坡度的大小由踏步的高宽比确定。
（2）踏步尺寸?
通常踏步尺寸按下列经验公式确定：?
2h+b=600~620mm
在设计踏步尺寸时，由于楼梯间进深所限，当踏步宽度较小时，可采用踏面挑出或踢面倾斜的办法，以增加踏步宽度（图14.4）。?
14.1.3.2 楼梯的尺寸要求
（3）梯井?
两个梯段之间的空隙叫梯井。公共建筑的梯井宽度应不小于150mm。?
（4）梯段尺寸?
梯段宽度是指梯段外边缘到墙边的距离，它取决于同时通过的人流股数和消防要求。有关的规范一般限定其下限（见表14.2和图14.5）。?
（5）平台宽度?
楼梯平台有中间平台和楼层平台之分。为保证正常情况下人流通行和非正常情况下安全疏散，以及搬运家具设备的方便，中间平台和楼层平台的宽度均应等于或大于楼梯段的宽度。
在开敞式楼梯中，楼层平台宽度可利用走廊或过厅的宽度，但为防止走廊上的人流与从楼梯上下的人流发生拥挤或干扰，楼层平台应有一个缓冲空间，其宽度不得小于500mm（图14.6）。
（6）栏杆扶手高度?
扶手高度是指踏步前缘线至扶手顶面之间的垂直距离。
扶手高度应与人体重心高度协调，避免人们倚靠栏杆扶手时因重心外移发生意外，一般为900mm。供儿童使用的楼梯扶手高度多取500~600mm。 如图14.7所示。
（7）楼梯的净空高度?
楼梯的净空高度是指平台下或梯段下通行人时的竖向净高。
平台下净高是指平台或地面到顶棚下表面最低点的垂直距离；梯段下净高是指踏步前缘线至梯段下表面的铅垂距离。
平台下净高应与房间最小净高一致，即平台下净高不应小于2000mm；梯段下净高由于楼梯坡度不同而有所不同，其净高不应小于2200mm（图14.8）
当在底层平台下做通道或设出入口，楼梯平台下净空高度不能满足2000mm的要求时，可采用以下办法解决：?
（1）将底层第一跑梯段加长，底层形成踏步级数不等的长短跑梯段。如图14.9（a）?
（2）各梯段长度不变，将室外台阶内移，降低楼梯间入口处的地面标高。如图14.9（b）?
（3）将上述两种方法结合起来，如图14.9（c）
（4）底层采用直跑梯段，直达二楼，如图14.9（d）
图14.4 增加踏步宽度的方法
表14.2 楼梯梯段宽度
计算依据：每股人流宽度为550mm+(0~150)mm
类别 梯段宽（mm） 备注
单人通过 ≥900 满足单人携物通过
双人通过 1100~1400
多人通过 1650~2100
图14.5 楼梯梯段和平台的通行宽度
（a）单人通过；（b）双人通过；（c）多人通过；（d）特殊需要
图14.6 开敞式楼梯间转角处的平面布置
图14.7 栏杆扶手高度
（a）梯段处；（b）顶层平台处安全栏杆
图14.8 楼梯净空尺寸
图14.9 底层平台下做出入口时满足净高要求的几种方式
（a）将双跑梯段设计成“长短跑”；（b）降低底层平台下室内地面标高；
（c）前两种相结合；（d）底层采用直跑梯段
（1）根据楼梯的性质和用途，确定适宜的坡度、踏步高h和踏步宽b。?
（2）根据通过的人数和楼梯的开间尺寸，确定楼梯间的梯段宽度B。?
（3）确定踏步数量。
（4）确定每个梯段的踏步数。
（5）由已确定的踏步宽b确定楼梯段的水平投影长度[L1=(n-1)b]。?
14.1.3.3 楼梯的设计
（6）由开间净宽度B，确定楼梯段的净宽度B1，B2为梯井宽。?
（7）确定平台宽度L2，L2≥B1（图14.10）；
（8）若底层平台下要求通行时，可将室外台阶内移，以增加平台下的空间尺寸。也可以将首层第一跑楼梯加长，提高平台高度。
[例14.1]某建筑物开间3300mm，层高3300mm，进深5100mm，开敞式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差450mm。楼梯底层平台下无通行要求。试设计该建筑物的楼梯。?
解：（1）本题为开敞式楼梯间，初步确定b=300mm，h=150mm。选双跑双折式楼梯。?
（2）确定踏步数n
n=H/h=3300/150=22步?
由于22步超过每跑楼梯的最多允许步数18步，故采用双跑。每跑踏步数为22÷2=11步。
（3）确定梯段的水平投影长度L1?
L1=(n-1)b=（11-1）×300=3000mm?
（4）确定梯段净宽度B1，取梯井宽度B2=160mm，则?
B1=(B-B2)÷2=（3300-2×120-160）÷2=1450mm?
（5）确定休息板宽度L2，取L2=1450+150=1600mm。?
（6）校核?
进深净尺寸L=5100-120+120=5100mm?
? L-L1-L2=5100-3000-1600=500mm?
结论为合格。?
（7）画楼梯的平面、剖面草图（图14.11）。
[例14.2]某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式楼梯间。内墙240mm，轴线居中；外墙360mm，轴线外侧为240mm，内侧为120mm；室内外高差750mm。楼梯间底部有出入口，门高2000mm。设计该建筑的楼梯。?
解：（1）本题为封闭式楼梯间，层高为2700mm，初步确定步数为16步。?
（2）踏步高度?h=2700÷16=168.75mm，踏步宽度b取260mm。?
（3）由于楼梯间下部通行人，故取第一跑步数多、第二跑步数少的两跑梯段。步数多的第一跑取9步，第二跑取7步。二层以上则各取8步。?
（4）确定梯段宽度B1。根据开间净尺寸确定：2700-2×120=2460mm，取梯井为160mm，梯段宽B1=（2460-160）÷2=1150mm。?
（5）确定休息平台板宽度L2，取L2=1150+130=1280mm。
（6）计算梯段水平投影长度，以最多步数的一段为准。?
L1=260×（9-1）=2080mm?
（7）校核?
进深净尺寸：5100-2×120=4860mm；?
4860-1280-2080-1280=220mm（这段尺寸可以放在楼层处）?
高度尺寸：168.75×9=1518.75mm?
室内外高差750mm中，700mm用于室内，50mm用于室外。?
1518.75+700=2218.75mm＞2000mm，可以满足开门及梁下通行高度至少在1950mm以上的基本要求。?
（8）画楼梯平面、剖面草图（图14.12）。?
图14.10 楼梯平面尺寸示意图
图14.11 例14.1中楼梯平面、剖面图
图14.12 例14.2中楼梯的平面、剖面图
