14.4 台阶与坡道

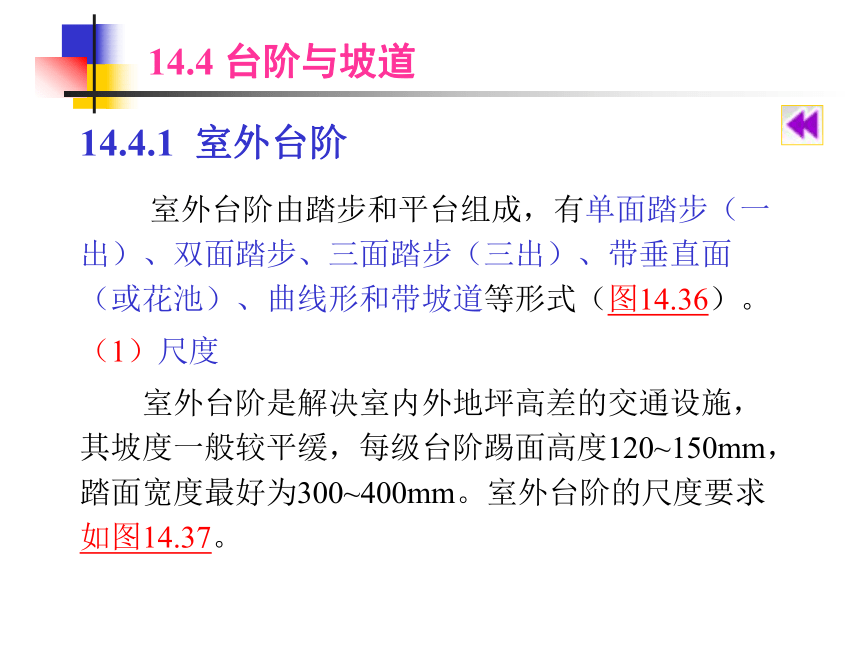

室外台阶由踏步和平台组成，有单面踏步（一出）、双面踏步、三面踏步（三出）、带垂直面（或花池）、曲线形和带坡道等形式（图14.36）。
（1）尺度?
室外台阶是解决室内外地坪高差的交通设施，其坡度一般较平缓，每级台阶踢面高度120~150mm，踏面宽度最好为300~400mm。室外台阶的尺度要求如图14.37。
14.4.1 室外台阶

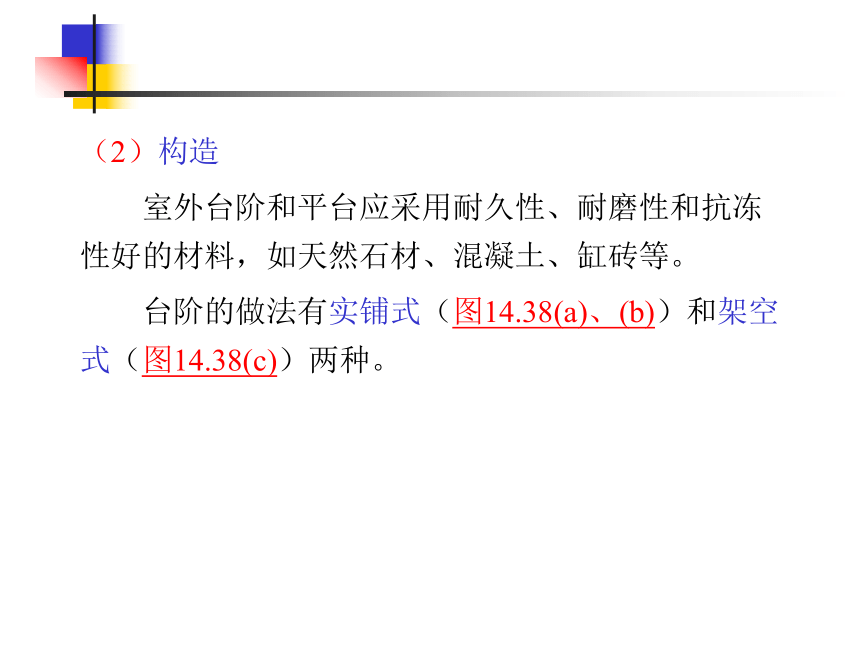

（2）构造?
室外台阶和平台应采用耐久性、耐磨性和抗冻性好的材料，如天然石材、混凝土、缸砖等。?
台阶的做法有实铺式（图14.38(a)、(b)）和架空式（图14.38(c)）两种。?

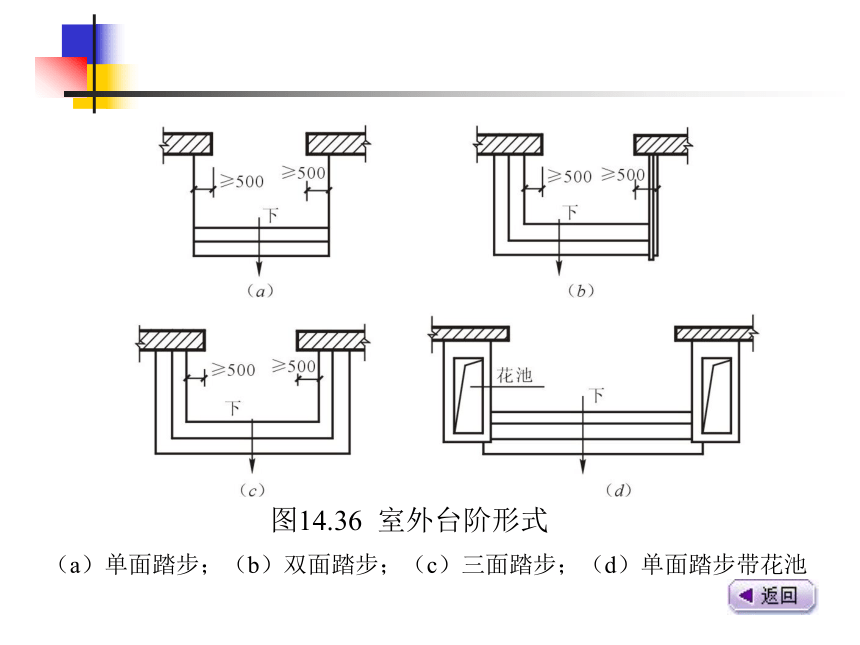

图14.36 室外台阶形式
（a）单面踏步；（b）双面踏步；（c）三面踏步；（d）单面踏步带花池

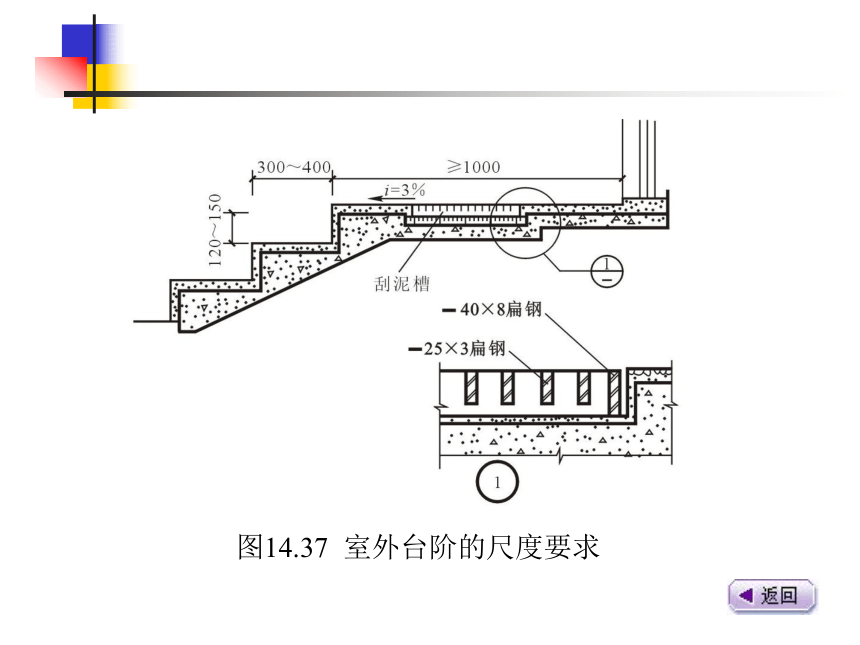

图14.37 室外台阶的尺度要求

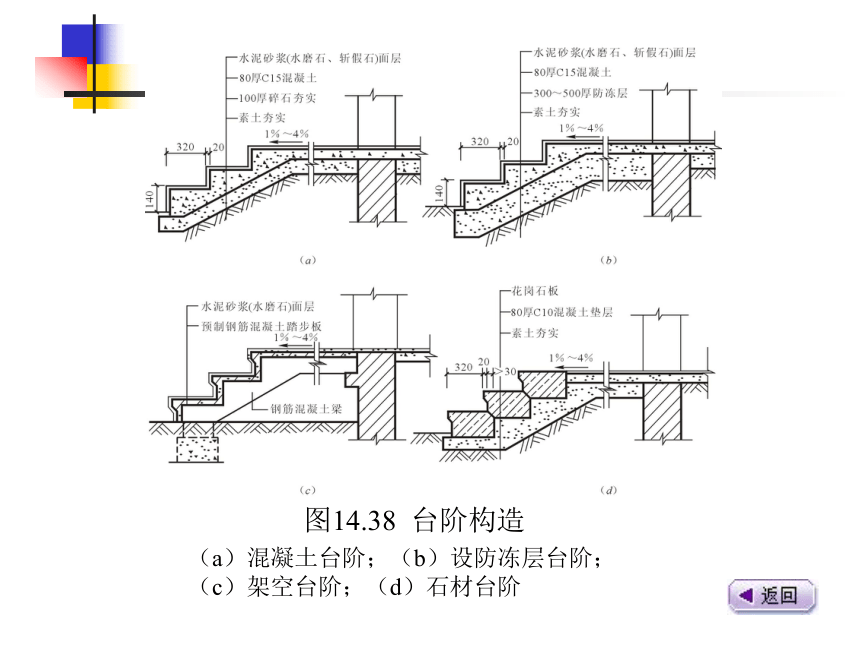

图14.38 台阶构造
（a）混凝土台阶；（b）设防冻层台阶；
（c）架空台阶；（d）石材台阶
坡道可和台阶结合应用，如正面做台阶，两侧做坡道（图14.39）。?
（1）坡道尺度?
坡道的坡段宽度每边应大于门洞口宽度至少500mm，坡段的出墙长度取决于室内外地面高差和坡道的坡度大小。
14.4.2 室外坡道

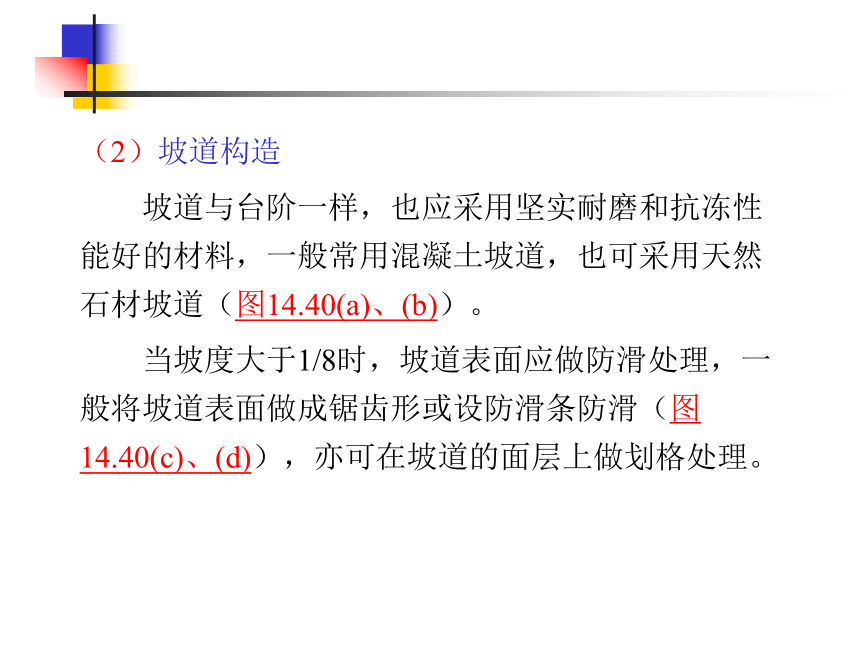

（2）坡道构造?
坡道与台阶一样，也应采用坚实耐磨和抗冻性能好的材料，一般常用混凝土坡道，也可采用天然石材坡道（图14.40(a)、(b)）。?
当坡度大于1/8时，坡道表面应做防滑处理，一般将坡道表面做成锯齿形或设防滑条防滑（图14.40(c)、(d)），亦可在坡道的面层上做划格处理。?
图14.39 坡道的形式
（a）普通坡道；（b）与台阶结合回车坡道
图14.40 坡道构造
（a）混凝土坡道；（b）换土地基坡道；
（c）锯齿形坡面；（d）防滑条坡面
14.5 电梯与自动扶梯
电梯是高层建筑和某些多层建筑（如医院、商场和厂房等）必需的垂直交通设施，其类型有客梯、货梯、专用电梯、消防电梯和液压电梯等。
电梯分类与井道平面如图14.41所示。?
14.5.1 电梯
图14.41 电梯分类与井道平面
（a）客梯（双扇推拉门）；（b）病床梯（双扇推拉门）；
（c）货梯（中分双扇推拉门）；（d）小型杂物梯
电梯通常由电梯井道、电梯轿厢和运载设备三部分组成。
电梯井道内安装导轨、撑架和平衡重，轿厢沿导轨滑行，由金属块叠合而成的平衡重用吊索与轿厢相连保持轿厢平衡。
电梯轿厢供载人或载货用，要求经久耐用，造型美观。
运载设备包括动力、传动和控制系统三部分（图14.42）。?
14.5.1.1 电梯的组成
图14.42 电梯组成示意
（a）平面；（b）剖面
（1）尺寸要求?
电梯的尺寸要满足电梯的运行要求，建筑上须设有井道、地坑和机房，它们的具体尺寸应根据电梯的型号、运行速度、设备大小和检修的需要确定（见表14.3和表14.4(见P126、237)）。
14.5.1.2 电梯的设计要求
（2）电梯井道的设计要求?
①井道防火。?
②井道的隔振与隔声。?
③井道通风。?
④机房与井道的关系? 图14.43 、图14.44
⑤其他?
图14.43 电梯机房与井道的关系
（a）单台电梯机房；（b）双台电梯机房
图14.44 电梯机房平面示例
自动扶梯的坡度比较平缓，一般为30°，运行速度为0.5~0.7m/s，规格有单人和双人两种，具体型号和尺寸见表14.5。
自动扶梯的平面布置方式有折返式、平行式、连贯式和交叉式几种（图14.45）。?
自动扶梯构造见图14.46，自动扶梯基本尺寸见图14.47。?
14.5.2 自动扶梯
表14.5 自动扶梯型号和尺寸
梯型 输送能力（人/h） 提升高度（m） 速度（m/s） 扶梯宽度
净宽B（mm） 外宽B1（mm）
单人梯 5000 3~10 0.5 600 1350
双人梯 8000 3~8.5 0.5 1000 1750
图14.45 自动扶梯布置方式
（a）折返式；（b）平行式；（c）连贯式；（d）?交叉式
图14.46 自动扶梯构造示意
图14.47 自动扶梯基本尺寸
