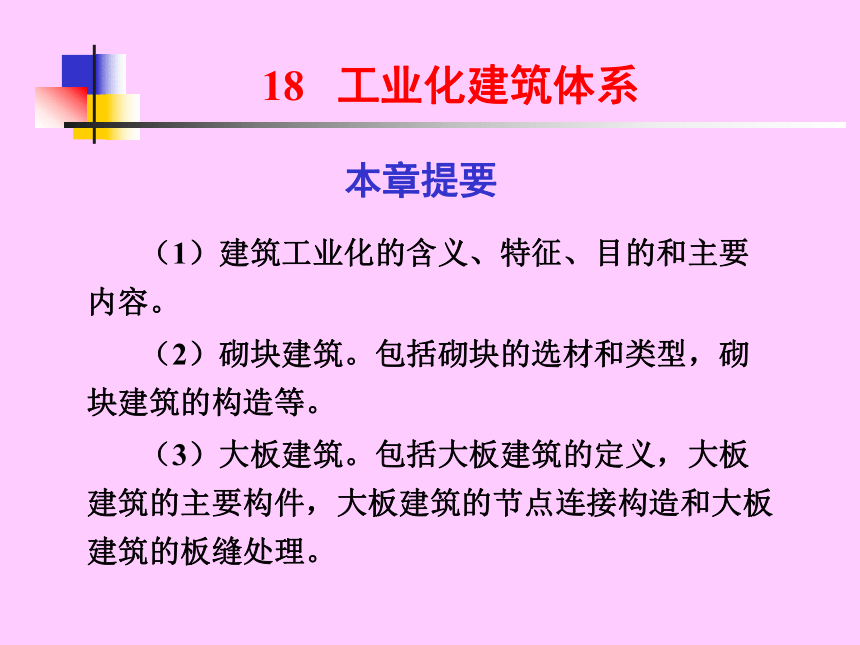

18 工业化建筑体系
（1）建筑工业化的含义、特征、目的和主要内容。?
（2）砌块建筑。包括砌块的选材和类型，砌块建筑的构造等。?
（3）大板建筑。包括大板建筑的定义，大板建筑的主要构件，大板建筑的节点连接构造和大板建筑的板缝处理。?
本章提要

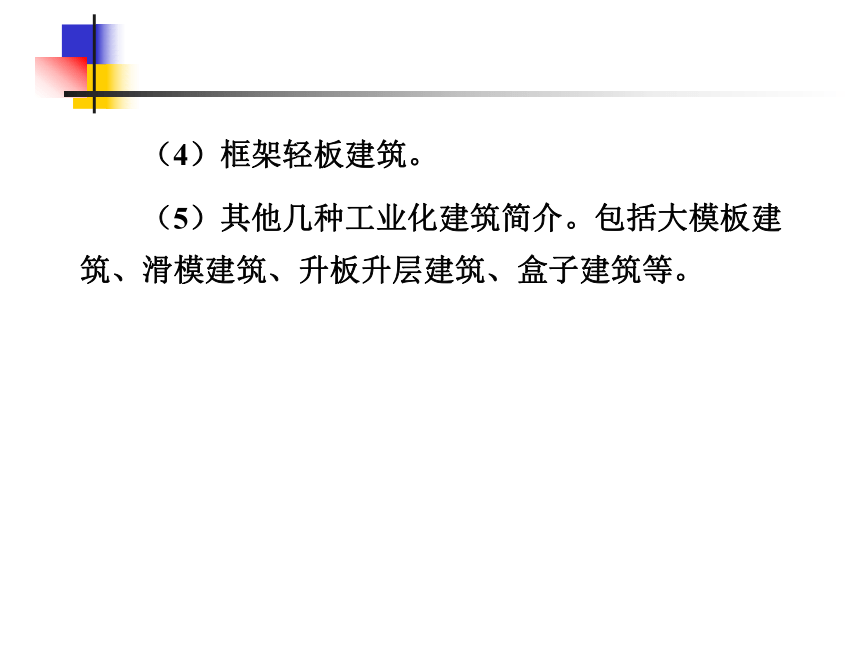

（4）框架轻板建筑。?
（5）其他几种工业化建筑简介。包括大模板建筑、滑模建筑、升板升层建筑、盒子建筑等。

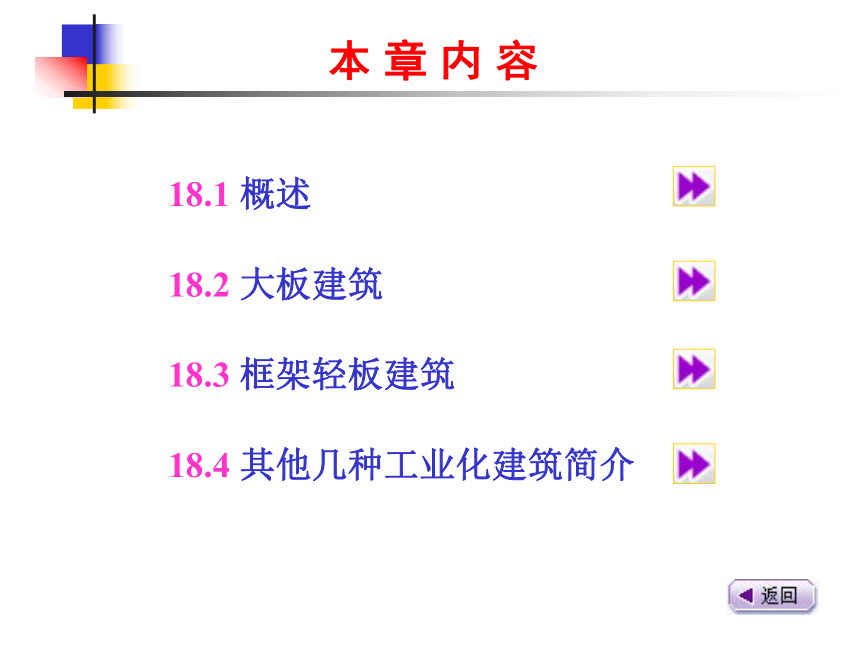

本 章 内 容
18.1 概述
18.2 大板建筑
18.3 框架轻板建筑
18.4 其他几种工业化建筑简介

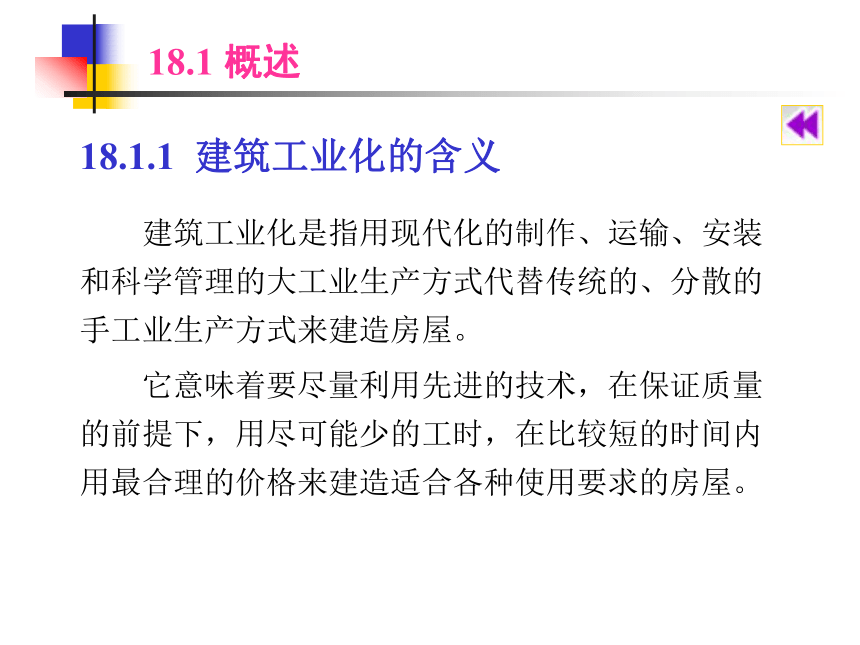

18.1 概述
建筑工业化是指用现代化的制作、运输、安装和科学管理的大工业生产方式代替传统的、分散的手工业生产方式来建造房屋。
它意味着要尽量利用先进的技术，在保证质量的前提下，用尽可能少的工时，在比较短的时间内用最合理的价格来建造适合各种使用要求的房屋。
18.1.1 建筑工业化的含义
（1）建筑设计标准化
（2）构件生产工厂化
（3）施工现场机械化?
（4）组织管理科学化?
18.1.2 建筑工业化的特征

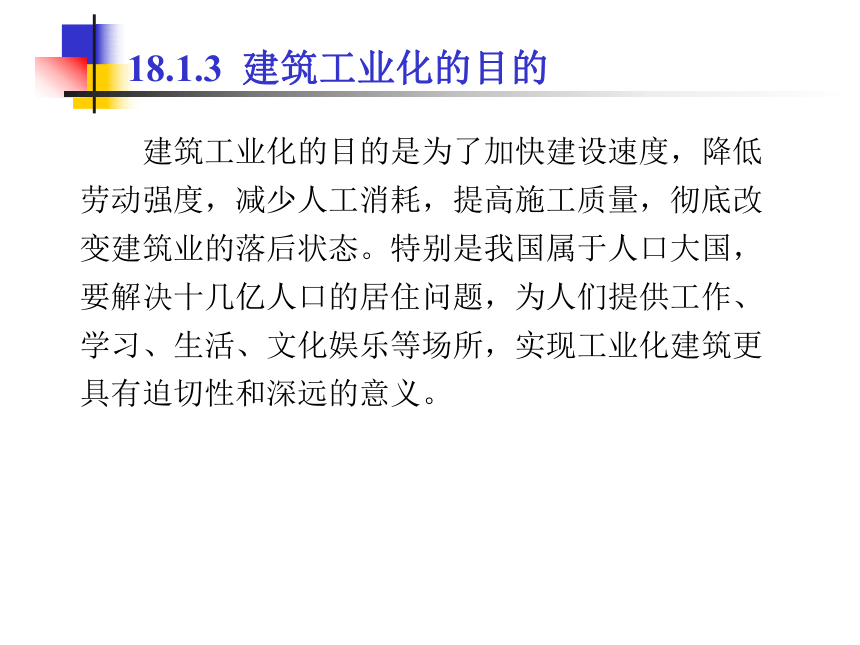

建筑工业化的目的是为了加快建设速度，降低劳动强度，减少人工消耗，提高施工质量，彻底改变建筑业的落后状态。特别是我国属于人口大国，要解决十几亿人口的居住问题，为人们提供工作、学习、生活、文化娱乐等场所，实现工业化建筑更具有迫切性和深远的意义。
18.1.3 建筑工业化的目的

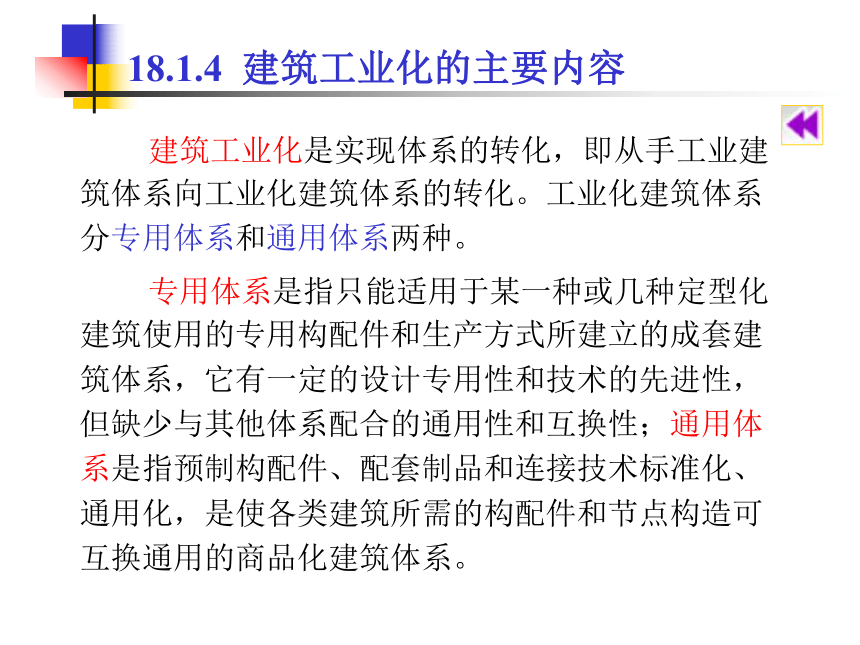

建筑工业化是实现体系的转化，即从手工业建筑体系向工业化建筑体系的转化。工业化建筑体系分专用体系和通用体系两种。
专用体系是指只能适用于某一种或几种定型化建筑使用的专用构配件和生产方式所建立的成套建筑体系，它有一定的设计专用性和技术的先进性，但缺少与其他体系配合的通用性和互换性；通用体系是指预制构配件、配套制品和连接技术标准化、通用化，是使各类建筑所需的构配件和节点构造可互换通用的商品化建筑体系。?
18.1.4 建筑工业化的主要内容
18.2 大板建筑

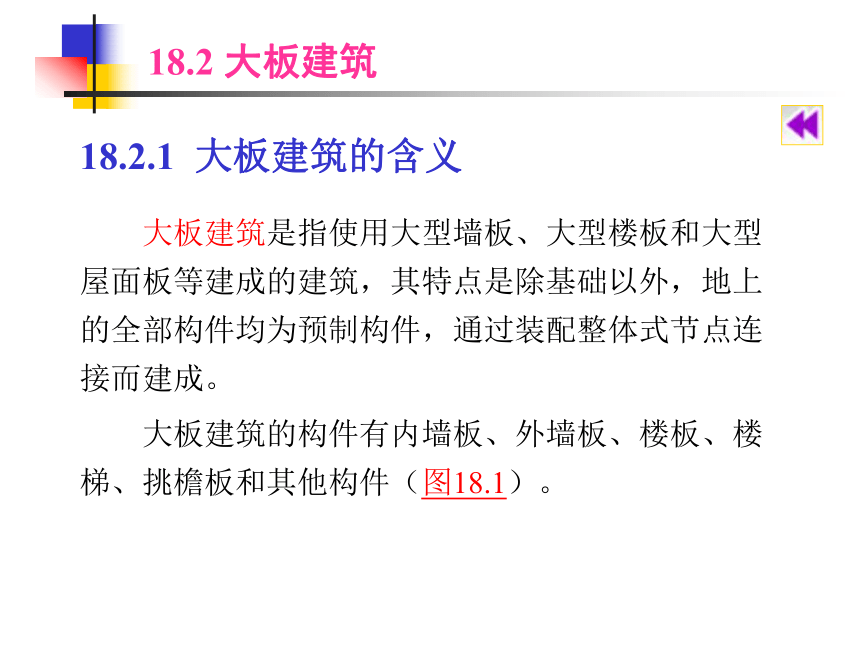

大板建筑是指使用大型墙板、大型楼板和大型屋面板等建成的建筑，其特点是除基础以外，地上的全部构件均为预制构件，通过装配整体式节点连接而建成。
大板建筑的构件有内墙板、外墙板、楼板、楼梯、挑檐板和其他构件（图18.1）。
18.2.1 大板建筑的含义

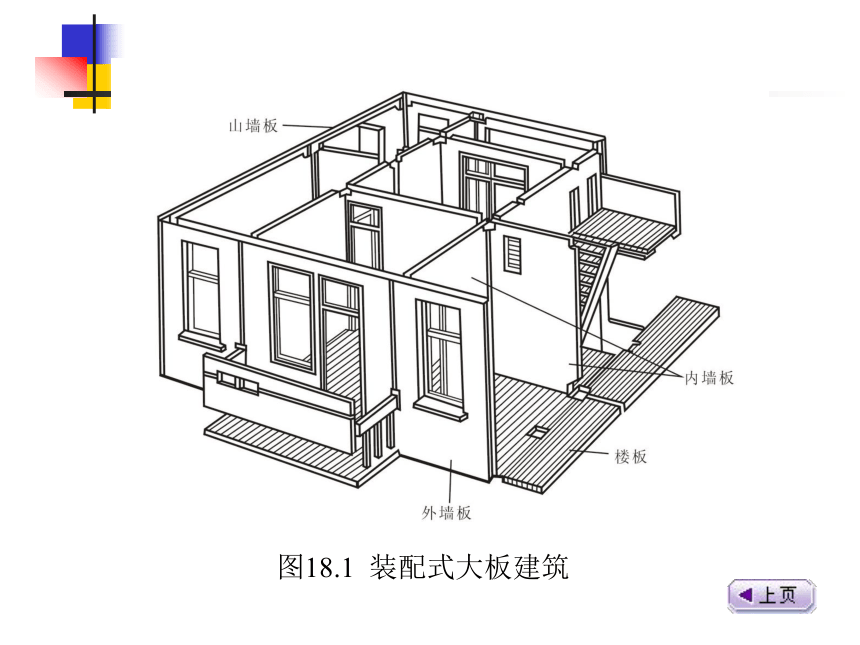

图18.1 装配式大板建筑

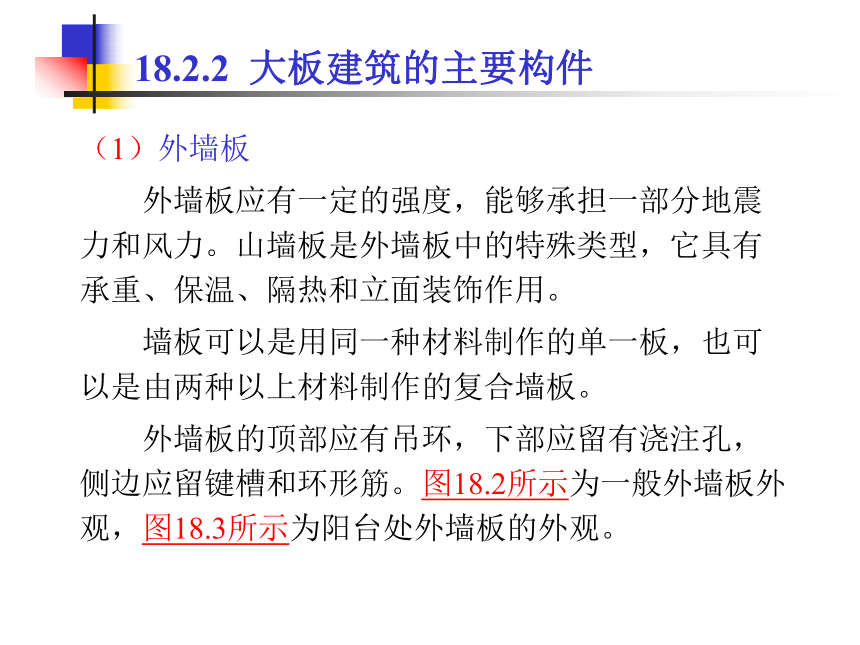

（1）外墙板?
外墙板应有一定的强度，能够承担一部分地震力和风力。山墙板是外墙板中的特殊类型，它具有承重、保温、隔热和立面装饰作用。
墙板可以是用同一种材料制作的单一板，也可以是由两种以上材料制作的复合墙板。
外墙板的顶部应有吊环，下部应留有浇注孔，侧边应留键槽和环形筋。图18.2所示为一般外墙板外观，图18.3所示为阳台处外墙板的外观。?
18.2.2 大板建筑的主要构件

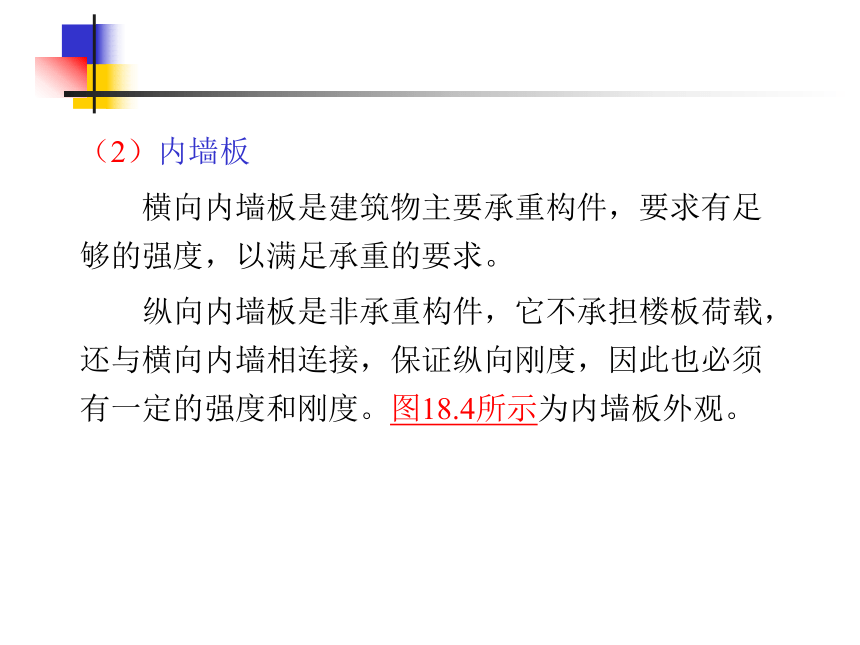

（2）内墙板?
横向内墙板是建筑物主要承重构件，要求有足够的强度，以满足承重的要求。
纵向内墙板是非承重构件，它不承担楼板荷载，还与横向内墙相连接，保证纵向刚度，因此也必须有一定的强度和刚度。图18.4所示为内墙板外观。

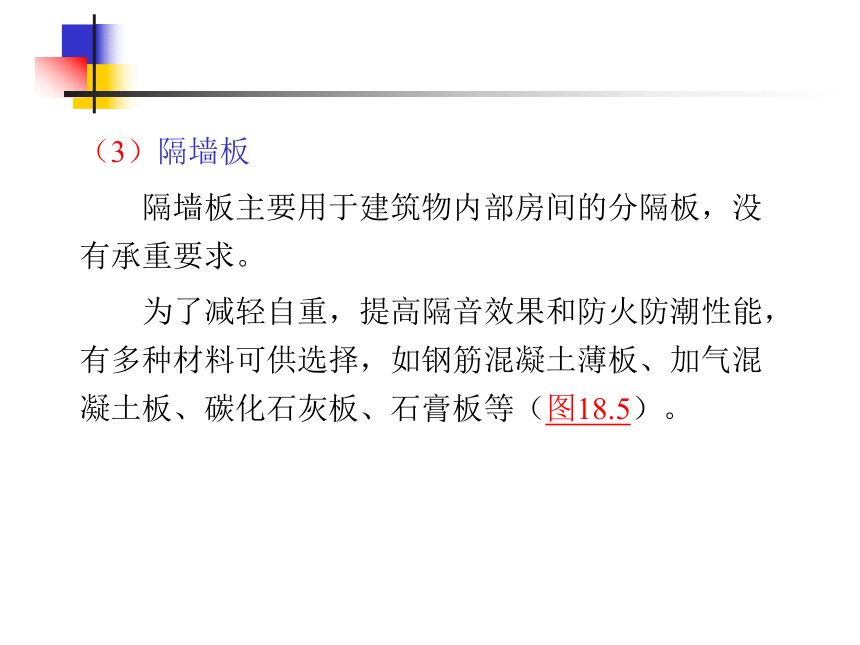

（3）隔墙板?
隔墙板主要用于建筑物内部房间的分隔板，没有承重要求。
为了减轻自重，提高隔音效果和防火防潮性能，有多种材料可供选择，如钢筋混凝土薄板、加气混凝土板、碳化石灰板、石膏板等（图18.5）。?
（4）楼板?
楼板可以采用钢筋混凝土空心板，也可以采用整块的钢筋混凝土实心板。?
目前北京地区以采用整间钢筋混凝土实心板为主。?
连接钢筋的锚固长度应不小于30d。
楼板在承重墙上的设计搁置长度不应小于60mm；地震区楼板的非承重边应伸入墙内不小于30mm。图18.6为实心楼板详图。
（5）阳台板?
一般阳台板为钢筋混凝土槽形板，两个肋边的挑出部分压入墙内，并与楼板预埋件焊接，然后浇注混凝土。阳台上的栏杆和栏板也可以做成预制块，在现场焊接。阳台板也可以由楼板挑出，成为楼板的延伸。图18.7为楼板延伸阳台板详图。?
（6）楼梯?
楼梯分成楼梯段和休息平台板两大部分。
休息平台板与墙板之间必须有可靠的连接，平台的横梁预留搁置长度不宜小于100mm。常用的做法可以在墙上预留洞槽或挑出牛腿，以支承楼梯平台（图18.8）。?
（7）屋面板及挑檐板?
屋面板一般与楼板做法相同，仍然采用预制钢筋混凝土整间大楼板。?
挑檐板一般采用钢筋混凝土预制构件，其挑出尺寸应在500mm以内（图18.9）。?
（8）烟道、通风道?
烟道、通风道一般为钢筋混凝土或水泥石棉制作的筒状构件，按一层一节设计，其交接处在楼板附近。交接处要坐浆严密，不能串烟漏气。出屋顶后应砌筑排烟口，并用预制钢筋混凝土块做压顶（图18.10）。?
图18.2 一般外墙板
图18.3 阳台处外墙板
图18.4 内墙板
图18.5 隔墙板
图18.6 实心大楼板
图18.7 楼板延伸阳台板详图
图18.8 楼梯构造
图18.9 屋面板及挑檐板
图18.10 烟风道
（a）烟道；（b）通风道
大板建筑的节点要满足强度、刚度、延性以及抗腐蚀、防水、保温等构造要求。
（1）焊接?
焊接又称为“整体式连接”，是靠构件上预留的铁件，通过连接钢板或钢筋焊接而成（图18.11） 。
（2）混凝土整体连接?
混凝土整体连接又叫“装配整体式连接”，是利用构件与附加钢筋互相连接在一起，然后浇注高强度混凝土，它是一种湿接头（图18.12） 。
18.2.3 装配大板建筑的节点连接构造
（3）螺栓连接?
螺栓连接是一种装配式接头，它是靠制作时预埋的铁件用螺栓连接而成。这种接头对于变形不太适应，常用于围护结构的墙板与承重墙板的连接。同时，对接头要求精度高，位置准确（图18.13）。
图18.11 装配式大板的焊接节点
图18.12 装配整体式接头
图18.13 螺栓连接
板缝的防水是在墙板四周设置滴水或挡水台凹槽等，利用水的重力作用排除雨水，切断接缝的毛细管通路，达到防水的效果。
这种方法的优点是经济、耐久，便于施工，但墙板外形较复杂，在运输、堆放、吊装时须注意防止墙边和墙角损坏。?
外墙壁板的接缝有平缝和立缝两个部位。接缝要求密闭，以防止雨水和冷风渗透。
18.2.4 装配式大板建筑的板缝处理
18.2.4.1 板缝的防水
（1）水平缝?
水平缝的构造形式见图18.14。?
高低缝防水是指上下墙板互相咬口，构成高低缝，水平缝外部的填充料可采用水泥砂浆，但不能填得过深（图18.15）。
企口缝防水是指上下墙板做成企口形状，形成企口缝，企口中间为空腔，前端用水泥砂浆勾抹，并留排水孔（图18.16）。 图18.17
（2）垂直缝?
垂直缝的构造形式如图18.18所示。
暗槽的做法是在槽内灌注混凝土，经过振捣，缝口再用砂浆勾严。?
空腔的具体做法是在空腔前壁两立槽间嵌入塑料挡水板。挡水板靠本身的弹性所产生的横向推力牢固地嵌在凹槽内，在缝外勾抹水泥砂浆（图18.19） 。
图18.14 水平缝
图18.15 高低缝
图18.16 企口缝
图18.17 销键做法
图18.18 垂直缝
图18.19 节点防水做法
产生结露的主要原因是墙板的内表面温度低于室内露点，致使空气中的水分在墙板内表面凝结，构成传热热桥。
防止结露必须注意两点：一是消灭热桥；二是阻止空气渗透。板缝和肋边处要采用高效能的保温材料，避免形成热桥。板缝外侧用砂浆勾抹效果较好。?
节点处的保温材料以聚苯乙烯泡沫塑料比较理想（图18.20）。?
18.2.4.2 板缝保温
图18.20 节点保温做法
