18 工业化建筑体系
（1）建筑工业化的含义、特征、目的和主要内容。?
（2）砌块建筑。包括砌块的选材和类型，砌块建筑的构造等。?
（3）大板建筑。包括大板建筑的定义，大板建筑的主要构件，大板建筑的节点连接构造和大板建筑的板缝处理。?

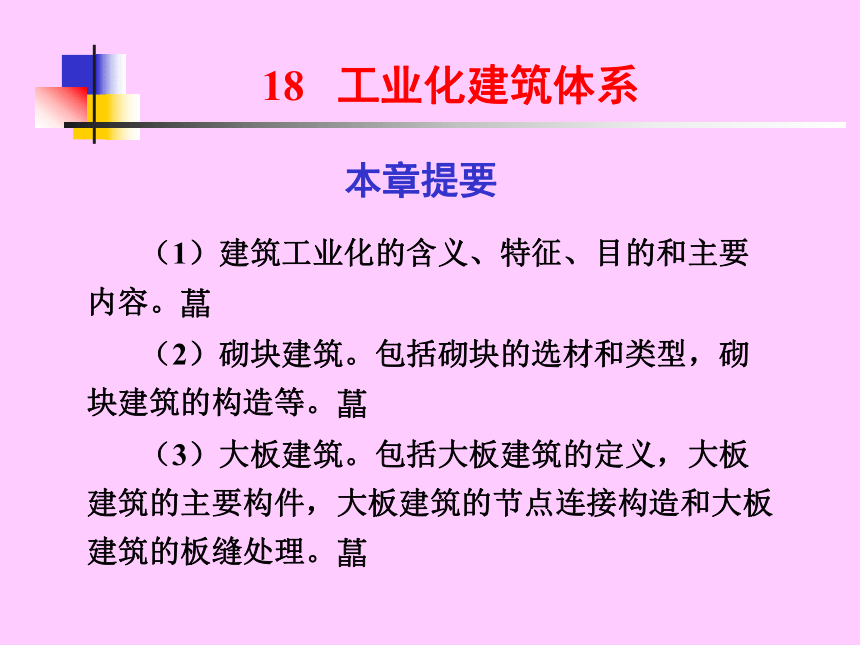

本章提要

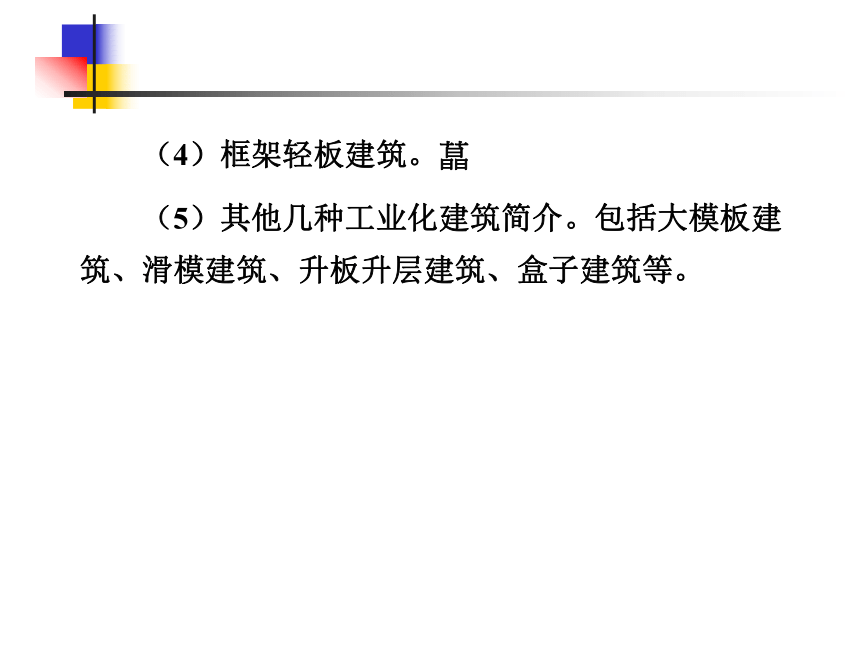

（4）框架轻板建筑。?
（5）其他几种工业化建筑简介。包括大模板建筑、滑模建筑、升板升层建筑、盒子建筑等。

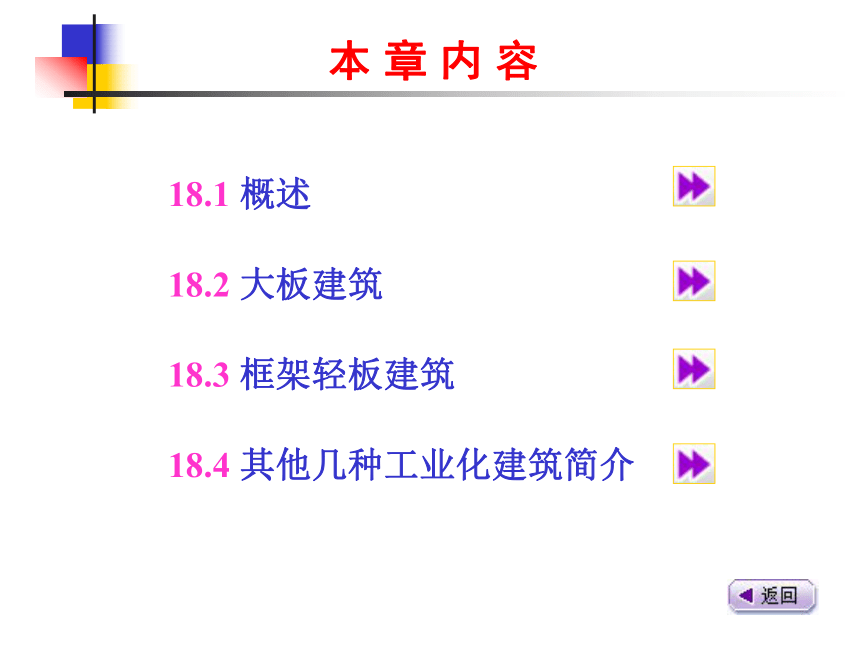

本 章 内 容
18.1 概述
18.2 大板建筑
18.3 框架轻板建筑
18.4 其他几种工业化建筑简介
18.3 框架轻板建筑

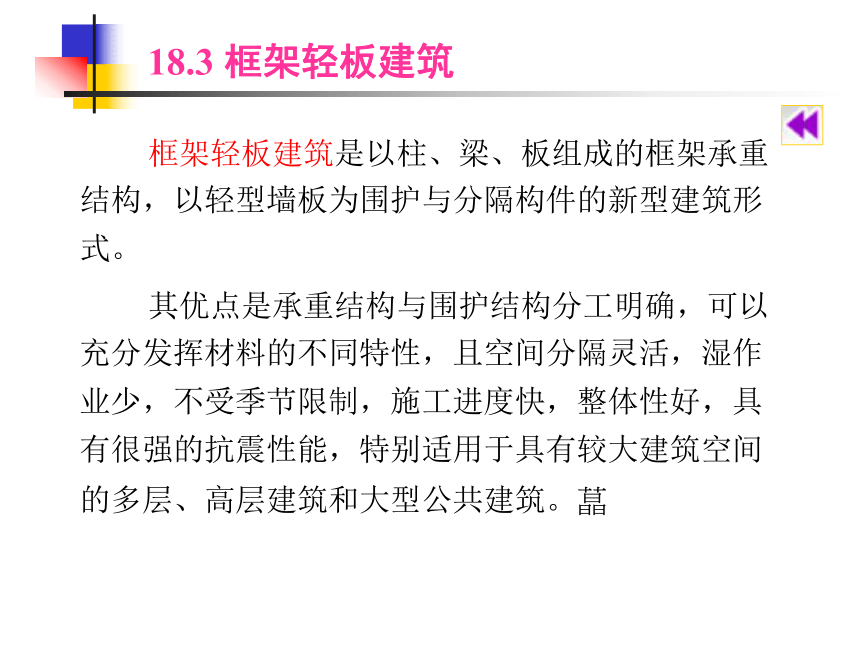

框架轻板建筑是以柱、梁、板组成的框架承重结构，以轻型墙板为围护与分隔构件的新型建筑形式。
其优点是承重结构与围护结构分工明确，可以充分发挥材料的不同特性，且空间分隔灵活，湿作业少，不受季节限制，施工进度快，整体性好，具有很强的抗震性能，特别适用于具有较大建筑空间的多层、高层建筑和大型公共建筑。?
框架结构按框架所使用的材料分为钢框架和钢筋混凝土框架两种。
钢框架的特点是自重轻、施工速度快，适用于高层或超高层建筑，钢筋混凝土框架的梁、板、柱均用钢筋混凝土制作，具有坚固耐久、刚度大、防火性能好等优点，因此应用很广。
钢筋混凝土框架按施工方法不同分为整体式、全装配式和装配整体式三种。
18.3.1 框架结构的类型

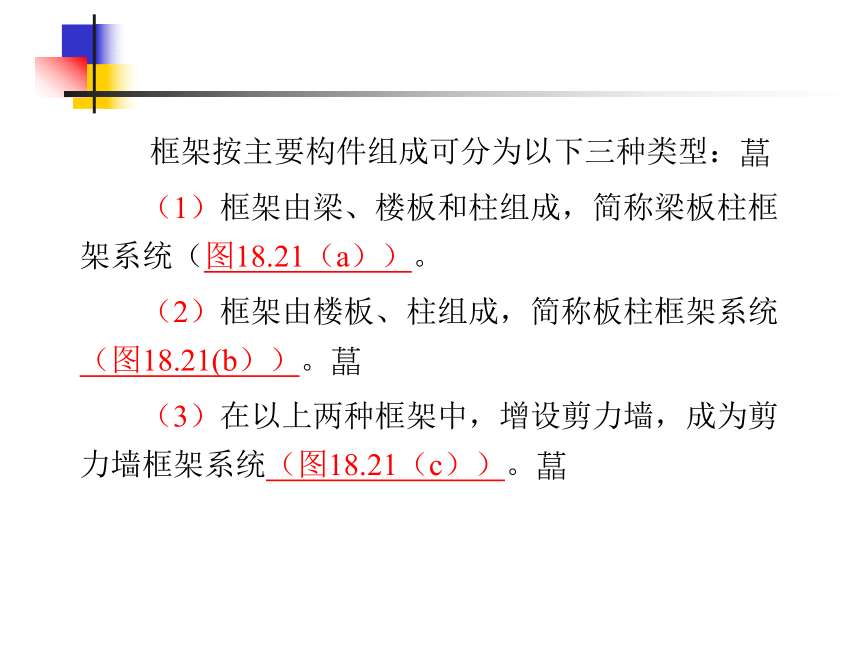

框架按主要构件组成可分为以下三种类型：?
（1）框架由梁、楼板和柱组成，简称梁板柱框架系统（图18.21（a））。
（2）框架由楼板、柱组成，简称板柱框架系统（图18.21(b））。?
（3）在以上两种框架中，增设剪力墙，成为剪力墙框架系统（图18.21（c））。?

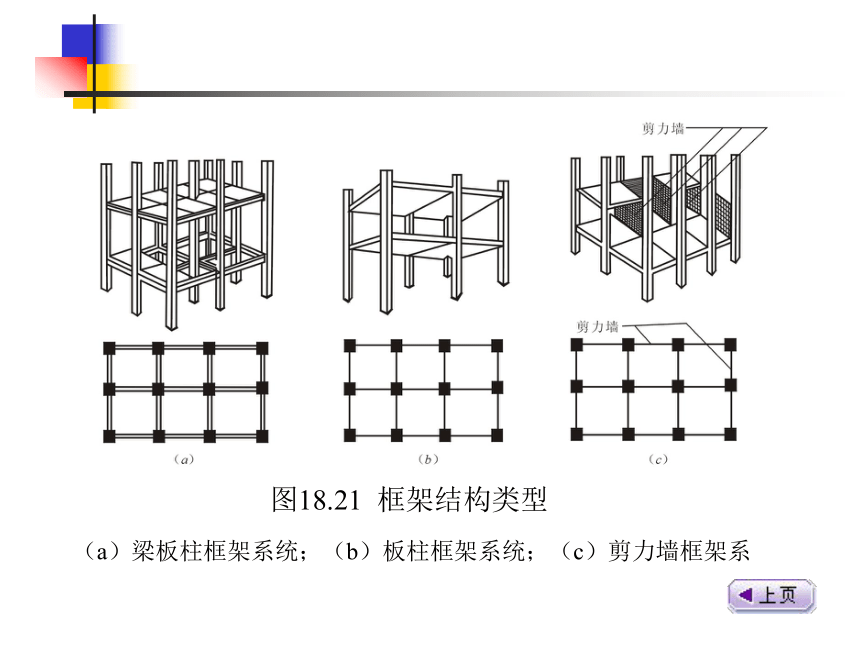

图18.21 框架结构类型
（a）梁板柱框架系统；（b）板柱框架系统；（c）剪力墙框架系

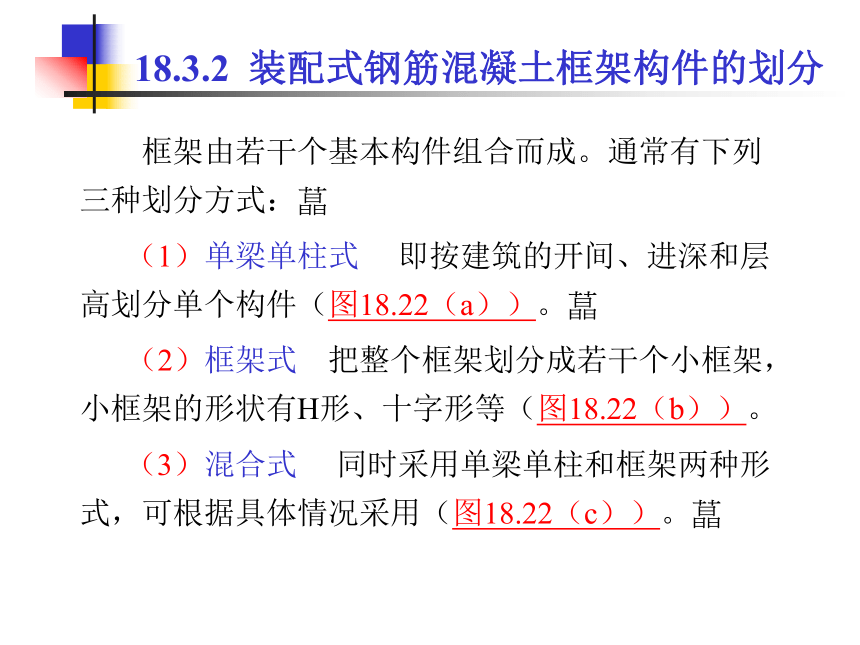

框架由若干个基本构件组合而成。通常有下列三种划分方式：?
（1）单梁单柱式 即按建筑的开间、进深和层高划分单个构件（图18.22（a））。?
（2）框架式 把整个框架划分成若干个小框架，小框架的形状有H形、十字形等（图18.22（b））。
（3）混合式 同时采用单梁单柱和框架两种形式，可根据具体情况采用（图18.22（c））。?
18.3.2 装配式钢筋混凝土框架构件的划分

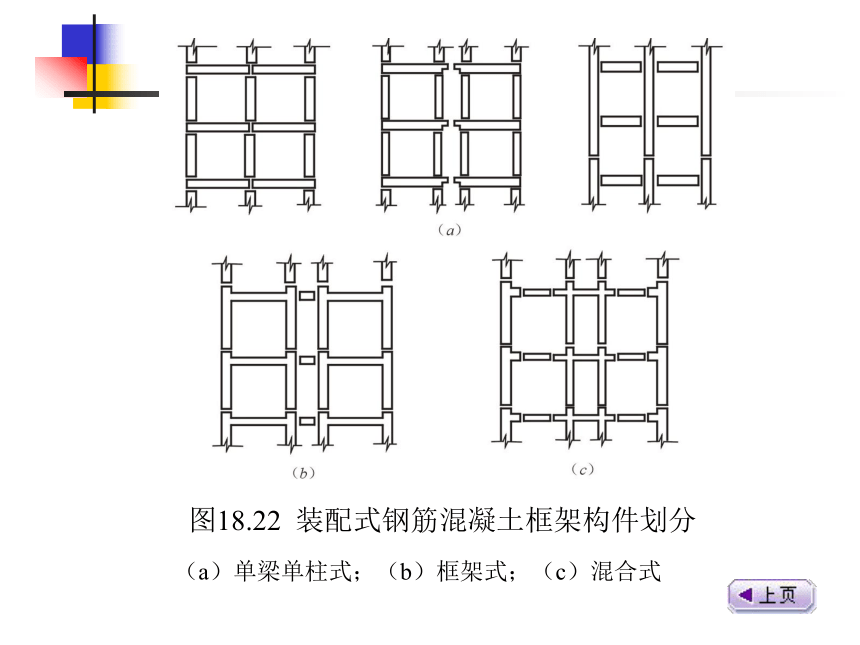

图18.22 装配式钢筋混凝土框架构件划分
（a）单梁单柱式；（b）框架式；（c）混合式
框架轻板建筑的内墙板一般采用空心石膏板、加气混凝土板或纸面石膏板等。
要求有足够的强度和刚度，还应满足保温、隔热、密闭、美观等要求。外墙板根据材料不同，可分为混凝土类外墙轻板和幕墙两种。
混凝土类外墙轻板常用的有加气混凝土板和陶粒混凝土板。
幕墙根据外饰面材料的不同分为金属幕墙、玻璃幕墙和水泥薄板类幕墙等 ?
18.3.3 框架轻板建筑的墙板
18.4 其他几种工业化建筑简介
大模板建筑的内墙是采用工具式大型模板现场浇注的钢筋混凝土墙板，外墙可以采用预制钢筋混凝土墙板、现砌砖墙或现场浇注钢筋混凝土墙板，它属于墙板承重体系。?
大模板建筑在结构方面属于剪力墙体系。
工具式模板与操作台常结合在一起，由大模板板面、支架和操作台三部分组成（图18.23）。
18.4.1 大模板建筑
18.4.1.1 大模板建筑的定义
图18.23 大模板建筑施工示意图
（1）现浇与预制相结合。一般内墙为现场浇筑的钢筋混凝土墙板，外墙采用预制外墙板，俗称“内浇外挂”，主要用来建造高层建筑。?
（2）现浇与砖砌相结合。内墙为现场浇筑的钢筋混凝土板墙，外墙采用黏土砖砌筑砖墙，俗称“内浇外砌”，主要用来建造多层建筑。?
（3）全现浇做法。内外墙板均采用现场浇筑的钢筋混凝土墙板，主要用来建造高层住宅。
18.4.1.2 大模板建筑的分类
整体性好，刚度大，抗震、抗风能力强；工艺简单，劳动强度小，施工速度快；减少了室内外抹灰工程；不需要大型预制厂，施工设备投资少。但是现场浇筑工程量大，施工组织较复杂，不利于冬季施工。
18.4.1.3 大模板建筑的特点
滑模建筑即滑升模板建筑。它是预先将工具式模板组合好，利用墙体特制的钢筋作导杆，以油压千斤顶作提升动力，有间隔有节奏地边浇筑混凝土边提升模板，是一种连续施工的房屋建造方法（图18.24）。?
滑模建筑的特点是：结构整体性好，机械化程度高；施工速度快，占用场地少；模板的数量少且利用率高；但墙体的垂直度不易掌握。
18.4.2 滑模建筑
图18.24 滑升模板
（a）内外墙滑升；（b）外墙及部分内墙滑升；（c）核心结构滑升
升板升层建筑是在房屋做完基础或底层地坪后，在底层地坪上重叠浇筑各层楼板和屋面板，插立柱子，并以柱子作导杆，用提升设备逐层提升。只提升楼板的叫升板，连同墙体一起提升的叫升层（图18.25）。
升板升层建筑的特点是：可将大量的高空作业变为地面操作，工序简化，工效高，模板用量小，所需施工场地小；施工设备简单，机械化程度高；楼面面积大，空间可以自由分隔，且四周外围结构可做到最大限度的开放和通透。?
18.4.3 升板升层建筑
图18.25 升板升层建筑
（a）升层建筑；（b）升板建筑
盒子建筑是以在工厂预制成整间的盒子状结构为基础，运至施工现场吊装组合而成的建筑。
盒子建筑的特点是可以大大缩短现场工期，降低劳动强度，减少现场湿作业量，提高装配化程度。但是，盒子建筑要求有较完善的生产设备、运输设备和吊装设备，否则将会限制它的使用。
单个盒子的结构组成有整浇式、骨架条板组装式和预制板组装式等几种方式。按板材的数量分有六面体、五面体、四面体盒子等（图18.26）。 ?
18.4.4 盒子建筑
图18.26 盒子结构建筑
（a）叠合式组合；（b）错位式组合；（c）盒子板材组合；
（d）盒子框架组合；（e）盒子筒体组合
