16 门 窗

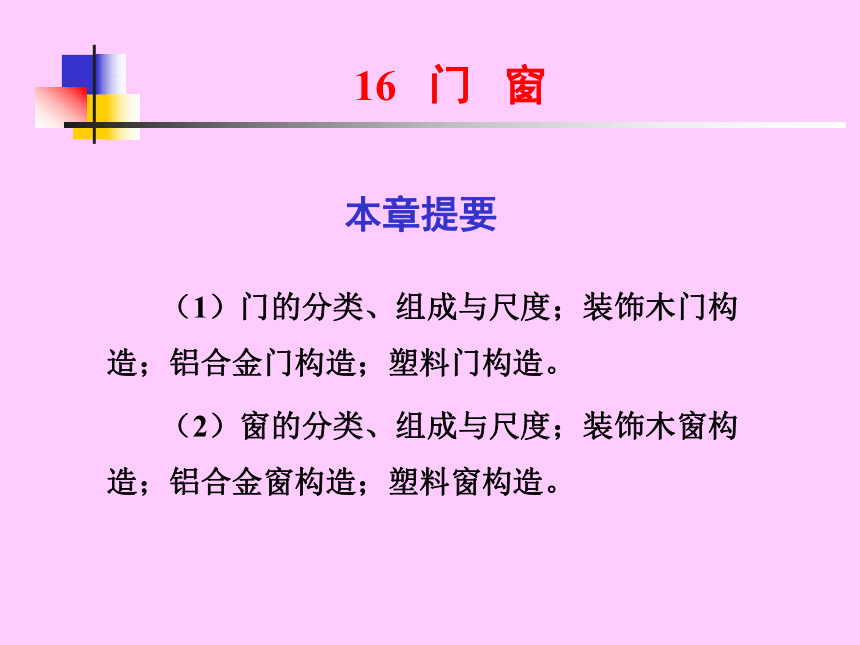

（1）门的分类、组成与尺度；装饰木门构造；铝合金门构造；塑料门构造。?
（2）窗的分类、组成与尺度；装饰木窗构造；铝合金窗构造；塑料窗构造。
本章提要
本 章 内 容
16.1 门
16.2 窗
16.2 窗

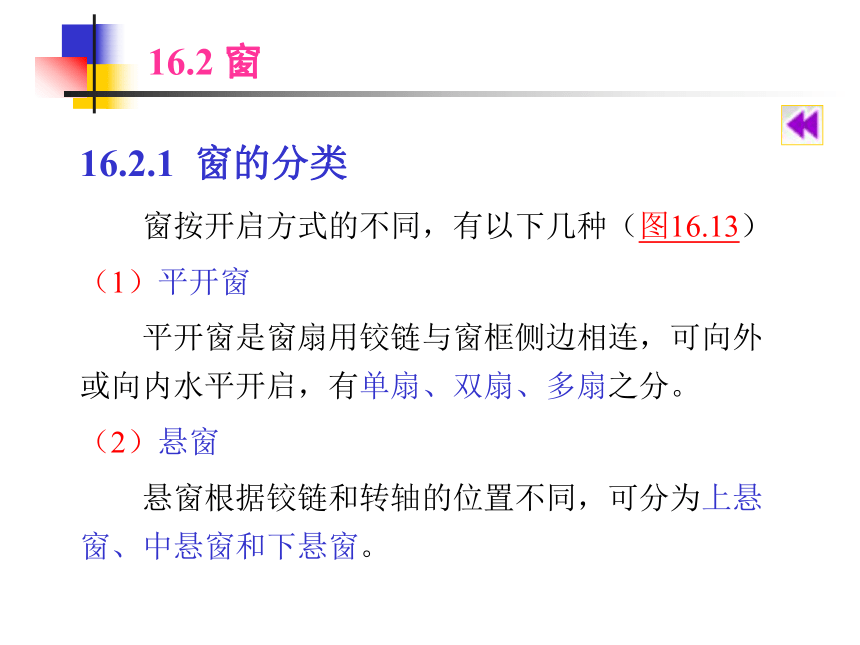

窗按开启方式的不同，有以下几种（图16.13）
（1）平开窗?
平开窗是窗扇用铰链与窗框侧边相连，可向外或向内水平开启，有单扇、双扇、多扇之分。
（2）悬窗?
悬窗根据铰链和转轴的位置不同，可分为上悬窗、中悬窗和下悬窗。
16.2.1 窗的分类

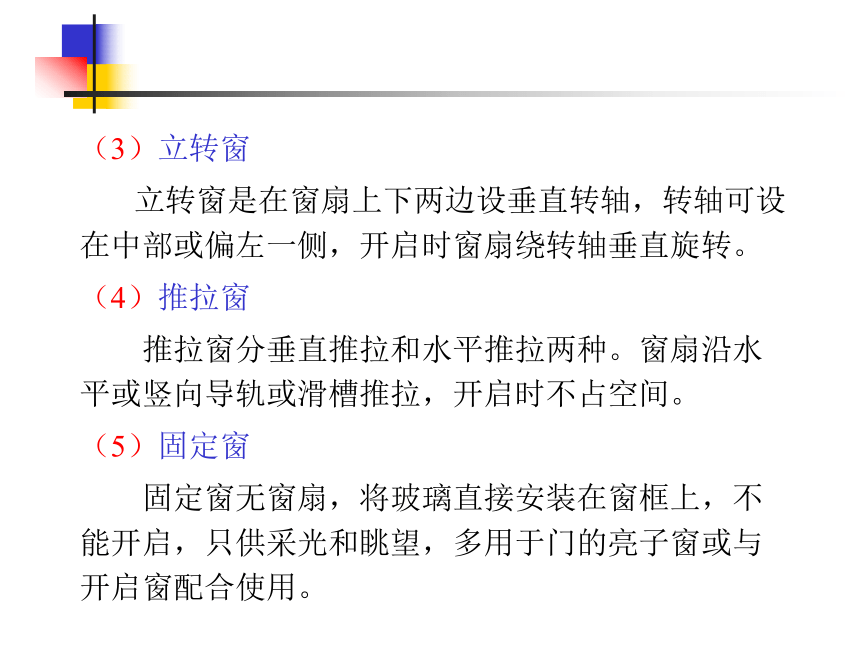

（3）立转窗?
立转窗是在窗扇上下两边设垂直转轴，转轴可设在中部或偏左一侧，开启时窗扇绕转轴垂直旋转。
（4）推拉窗?
推拉窗分垂直推拉和水平推拉两种。窗扇沿水平或竖向导轨或滑槽推拉，开启时不占空间。
（5）固定窗?
固定窗无窗扇，将玻璃直接安装在窗框上，不能开启，只供采光和眺望，多用于门的亮子窗或与开启窗配合使用。

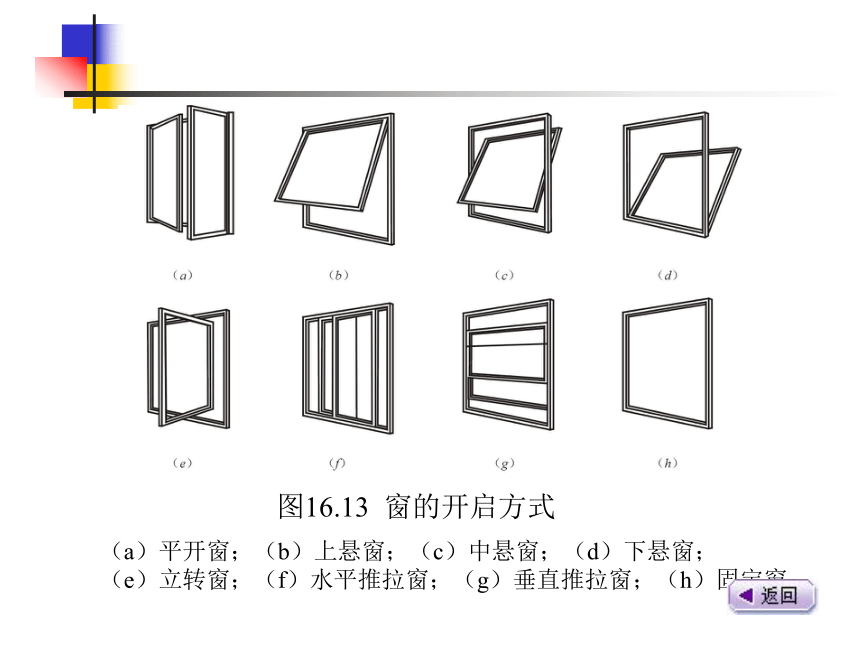

图16.13 窗的开启方式
（a）平开窗；（b）上悬窗；（c）中悬窗；（d）下悬窗；
（e）立转窗；（f）水平推拉窗；（g）垂直推拉窗；（h）固定窗

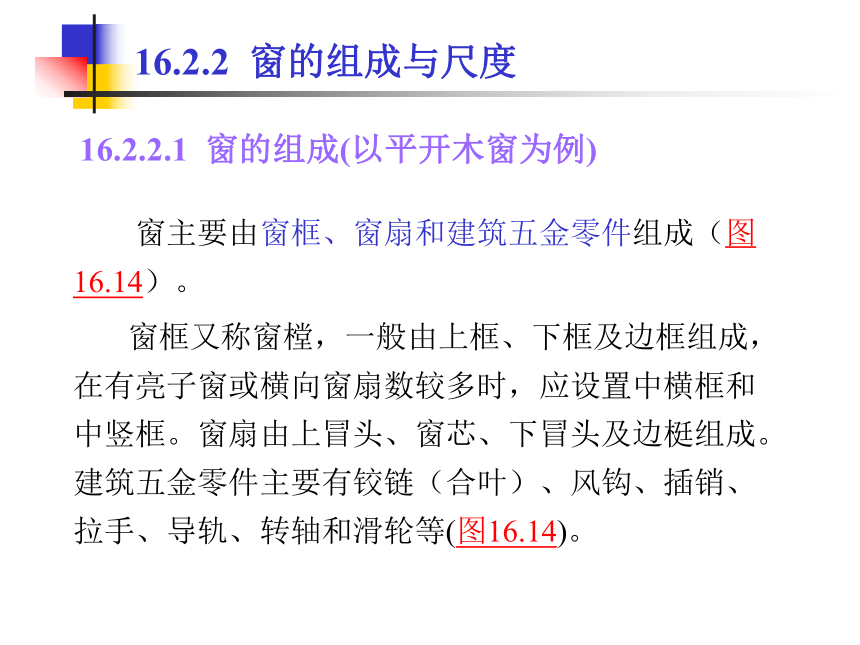

窗主要由窗框、窗扇和建筑五金零件组成（图16.14）。
窗框又称窗樘，一般由上框、下框及边框组成，在有亮子窗或横向窗扇数较多时，应设置中横框和中竖框。窗扇由上冒头、窗芯、下冒头及边梃组成。建筑五金零件主要有铰链（合叶）、风钩、插销、拉手、导轨、转轴和滑轮等(图16.14)。
16.2.2 窗的组成与尺度
16.2.2.1 窗的组成(以平开木窗为例)
图16.14 木窗的组成

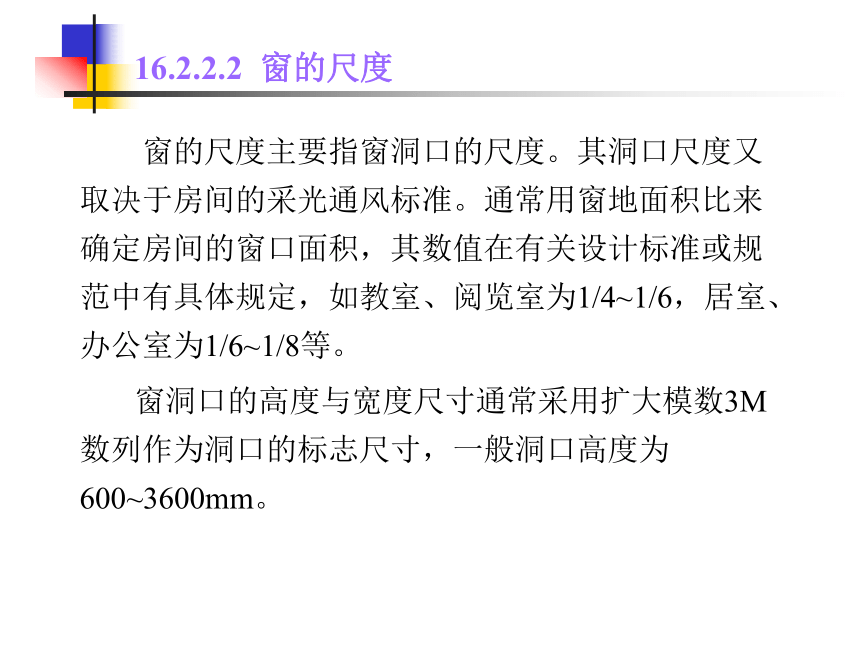

窗的尺度主要指窗洞口的尺度。其洞口尺度又取决于房间的采光通风标准。通常用窗地面积比来确定房间的窗口面积，其数值在有关设计标准或规范中有具体规定，如教室、阅览室为1/4~1/6，居室、办公室为1/6~1/8等。
窗洞口的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，一般洞口高度为600~3600mm。
16.2.2.2 窗的尺度

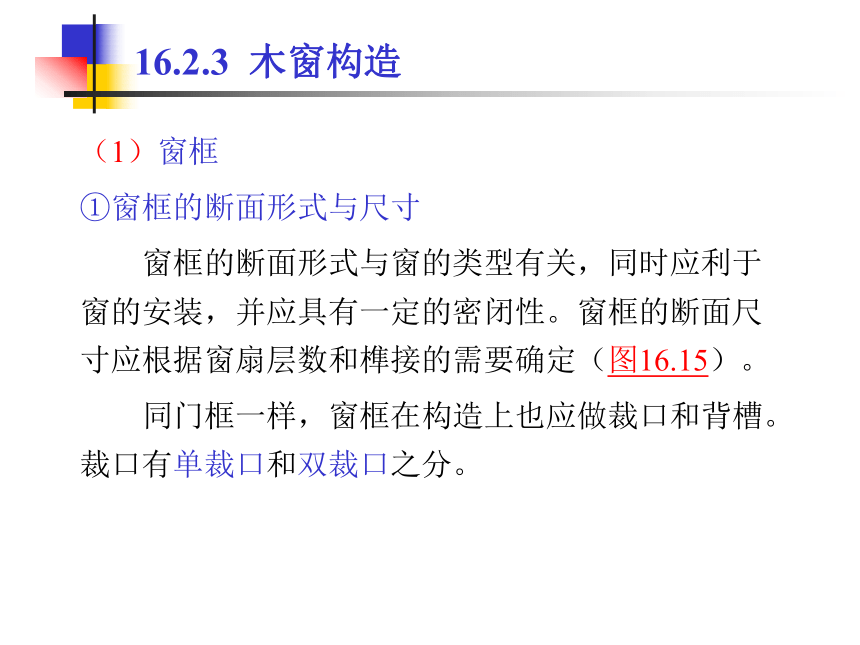

（1）窗框?
①窗框的断面形式与尺寸?
窗框的断面形式与窗的类型有关，同时应利于窗的安装，并应具有一定的密闭性。窗框的断面尺寸应根据窗扇层数和榫接的需要确定（图16.15）。
同门框一样，窗框在构造上也应做裁口和背槽。裁口有单裁口和双裁口之分。
16.2.3 木窗构造
②窗框的安装?
窗框的安装方法与门框基本相同。窗框与墙体之间的缝隙应用砂浆或油膏填实，以满足防风、挡雨、保温、隔声等要求。
③窗框在墙上的位置?
一般与墙的内表面平齐，安装时窗框突出砖面20mm，以便墙面粉刷后与抹灰面平齐（图16.16） 。
（2）窗扇?
平开窗常见的窗扇有玻璃窗扇、纱窗扇和百叶窗，其中玻璃窗扇最普遍。一般平开窗的窗扇高度为600~1200mm，宽度不宜大于600mm。推拉窗的窗扇高度不宜大于1500mm，窗扇由上、下冒头和边梃组成，为减少玻璃尺寸，窗扇上常设窗芯分格。
窗扇的构造处理如图16.17所示。
（3）双层窗?
①双层内开窗?
双层内开窗的双层窗扇一般共用一个窗框，也可分开为双层窗框，双层窗扇都内开，双层窗扇内大外小，为防止雨水渗入，外层窗扇的下冒头外侧应设披水板（图16.18（a）） 。
②双层内外开窗?
双层内外开窗是在一个窗框上设内外双裁口，或设双层窗框，外层窗扇外开，内层窗扇内开（图16.18（b））。
图16.15 窗框的断面形式与尺寸
图16.16 窗框在墙中的位置
图16.17 窗扇的构造处理
（a）窗扇立面；（b）窗扇剖面；（c）线脚示例；（d）盖缝处理
图16.18 双层窗构
铝合金窗的特点、铝合金窗的框料系列和铝合金窗的安装与铝合金门基本相同。我国各地常用铝合金窗型材系列见表16.3(见P291)。?
16.2.4 铝合金窗的构造
常见的铝合金窗的类型有推拉窗、平开窗、固定窗、悬挂窗、百叶窗等。
各种窗都用不同断面型号的铝合金型材和配套零件及密封件加工制成。
16.2.4.1 铝合金窗的类型
铝合金窗安装时，将窗框在抹灰前立于窗洞处，与墙内预埋件对正，然后用木楔将三边固定，经检验确定窗框水平、垂直、无翘曲后，用连接件将铝合金窗框固定在墙（或梁、柱）上，最后填入软填料或其他密封材料封固。
连接件固定多采用焊接、膨胀螺栓或射钉等方法（图16.19）。
16.2.4.2 铝合金窗的安装
图16.19 铝合金窗的安装构造
（1）推拉窗?
铝合金推拉窗有沿水平方向左右推拉和沿垂直方向上下推拉的窗，常采用水平推拉窗。
推拉窗常用的铝合金型材有55系列、60系列、70系列、90系列等，其中70系列是目前广泛采用的窗用型材，采用90°开榫对合，螺钉连接。
窗扇采用两组带轴承的工程塑料滑轮，可减轻噪声，使窗扇受力均匀，开关灵活（图16.20）。?
16.2.4.3 铝合金窗构造
（2）平开窗?
平开窗铰链装于窗侧面。平开窗玻璃镶嵌可采用干式装配、湿式装配或混合装配。混合装配又分为从外侧安装玻璃和从内侧安装玻璃两种。
干式装配是采用密封条嵌入玻璃与槽壁的空隙将玻璃固定。湿式装配是在玻璃与槽壁的空腔内注入密封胶填缝，密封胶固化后将玻璃固定，并将缝隙密封起来。混合装配是一侧空腔嵌密封条，另一侧空腔注入密封胶填缝密封固定。
图16.20 70系列推拉窗
塑料窗的特点、型材系列、安装方式同塑料门。塑料窗构造主要介绍常用的推拉窗和平开窗。
（1）推拉窗
推拉窗可用拼料组合成其他形式的窗式门连窗，还可以装配成各种形式的纱窗。推拉窗在下框和中横框应设计排水孔，使雨水及时排除。推拉窗常用的系列有62、77、80、85、88和95等多个系列，可根据使用要求进行选择。88系列推拉窗如图16.21所示。? ?
16.2.5 塑料窗构造
（2）平开窗?
平开窗可向外或向内水平开启，有单扇、双扇和多扇，铰链安装在窗扇一侧，与窗框相连。平开窗构造相对简单，维修方便。较为常用的平开窗有60系列和66系列。
60系列平开窗主型材为三腔结构，有独立的排水腔，具有保温、隔声、防盗的特点。 60系列平开窗构造如图16.22所示。? ?
图16.21 88系列塑料推拉窗构造
图16.22 60系列平开窗构造
