19 工业建筑概述

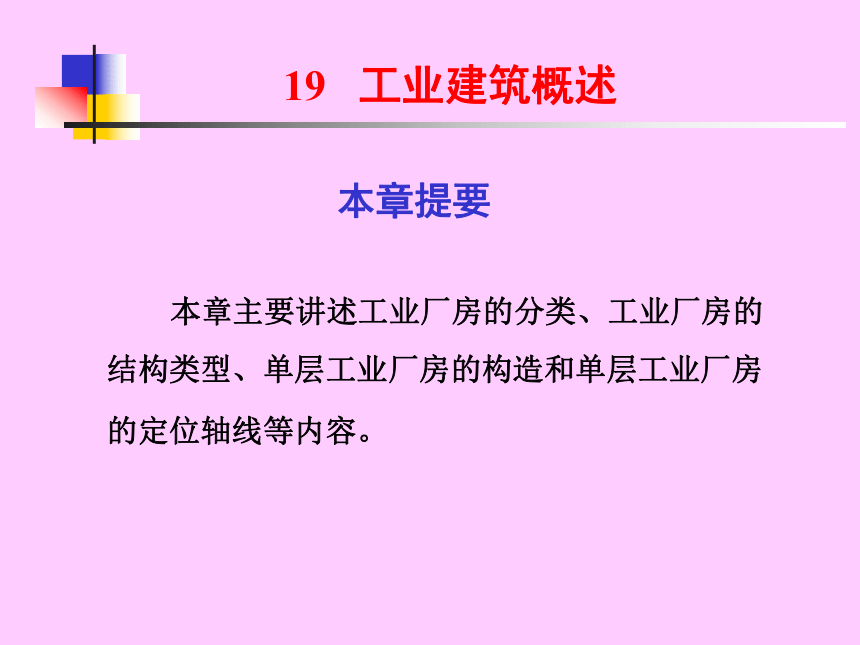

本章主要讲述工业厂房的分类、工业厂房的结构类型、单层工业厂房的构造和单层工业厂房的定位轴线等内容。
本章提要

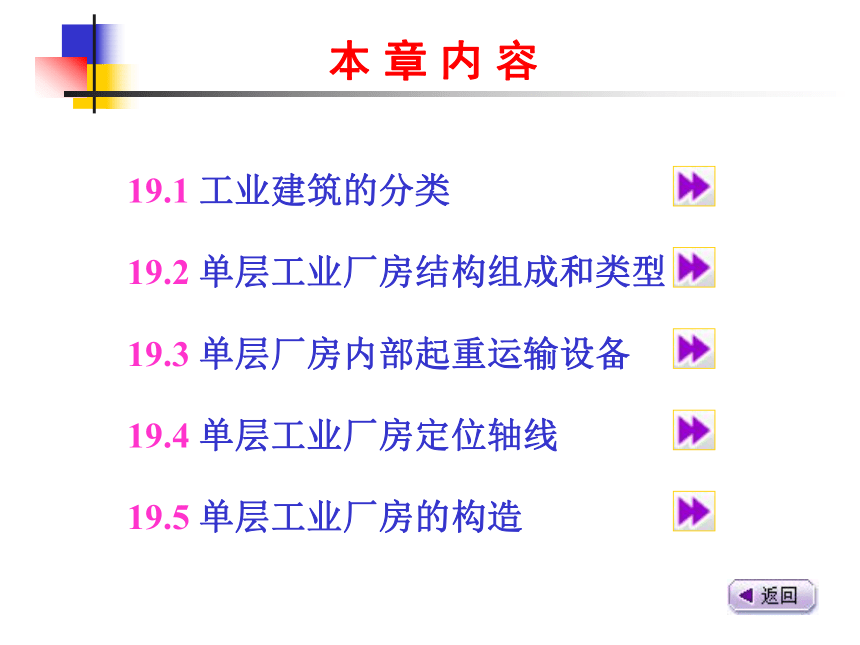

本 章 内 容
19.1 工业建筑的分类
19.2 单层工业厂房结构组成和类型
19.3 单层厂房内部起重运输设备
19.4 单层工业厂房定位轴线
19.5 单层工业厂房的构造

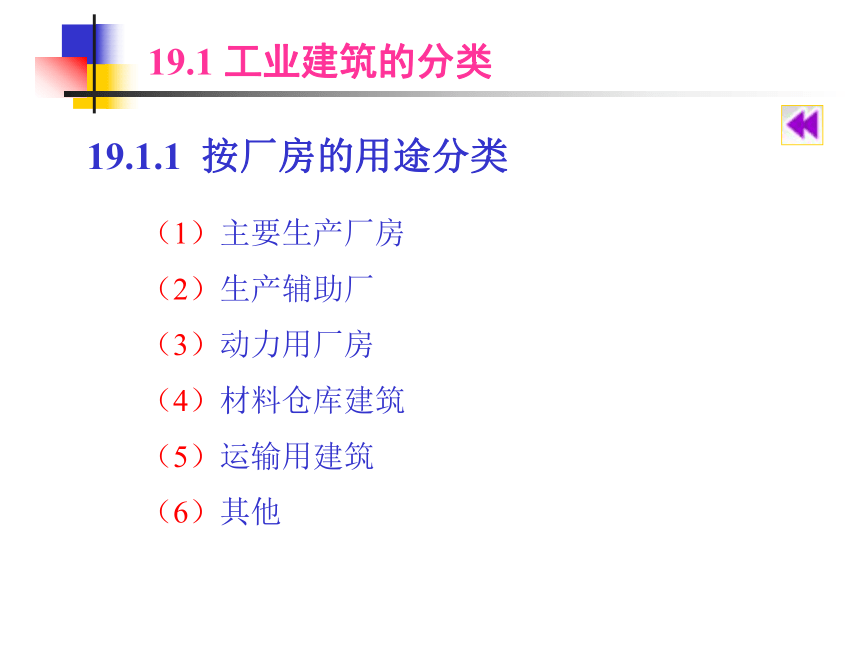

19.1 工业建筑的分类
（1）主要生产厂房
（2）生产辅助厂
（3）动力用厂房
（4）材料仓库建筑
（5）运输用建筑
（6）其他
19.1.1 按厂房的用途分类

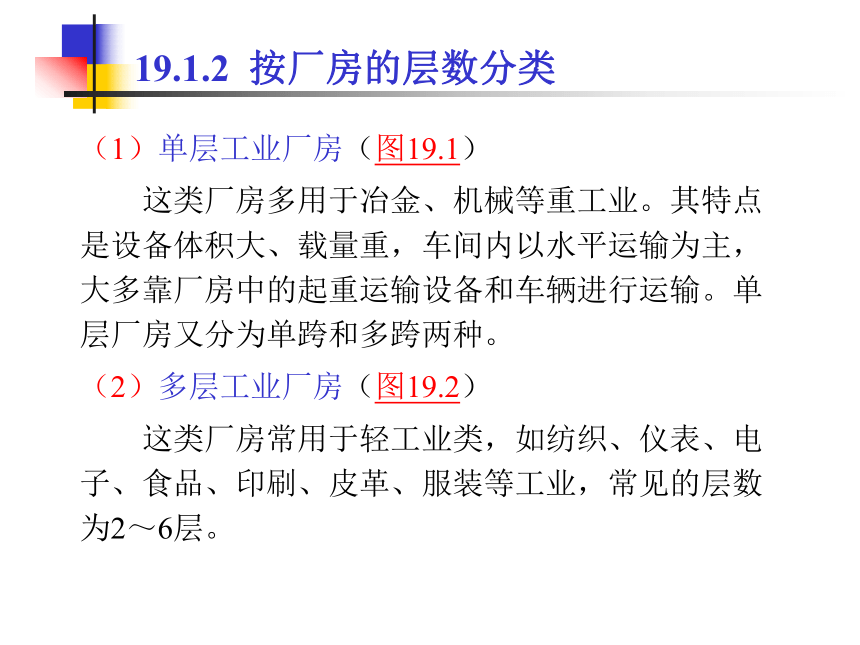

（1）单层工业厂房（图19.1）
这类厂房多用于冶金、机械等重工业。其特点是设备体积大、载量重，车间内以水平运输为主，大多靠厂房中的起重运输设备和车辆进行运输。单层厂房又分为单跨和多跨两种。
（2）多层工业厂房（图19.2）
这类厂房常用于轻工业类，如纺织、仪表、电子、食品、印刷、皮革、服装等工业，常见的层数为2～6层。
19.1.2 按厂房的层数分类

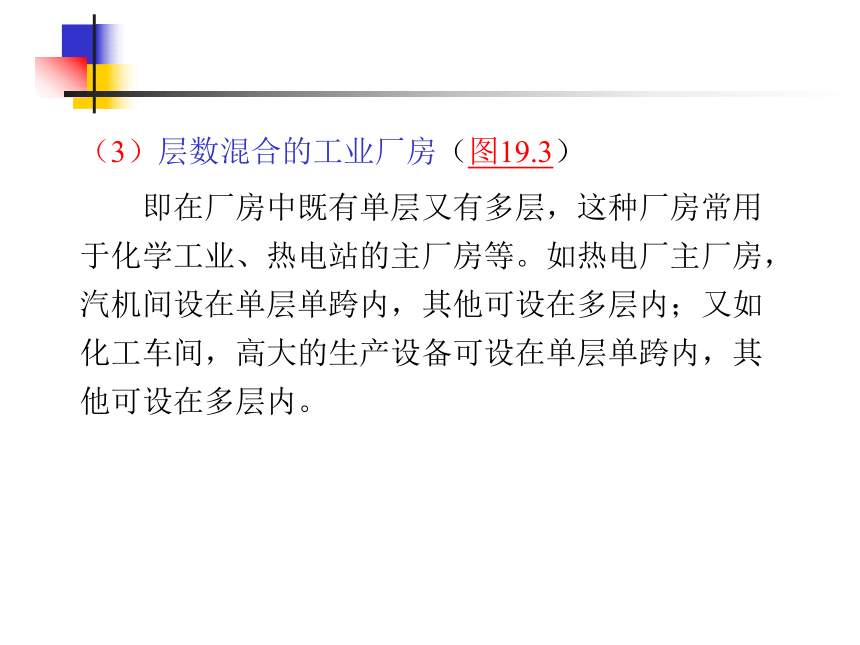

（3）层数混合的工业厂房（图19.3）
即在厂房中既有单层又有多层，这种厂房常用于化学工业、热电站的主厂房等。如热电厂主厂房，汽机间设在单层单跨内，其他可设在多层内；又如化工车间，高大的生产设备可设在单层单跨内，其他可设在多层内。

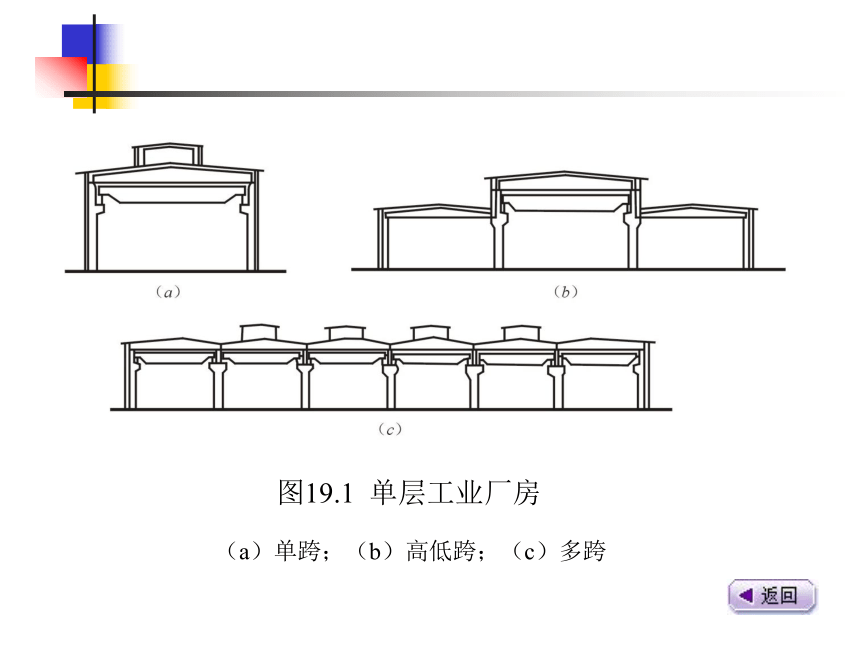

图19.1 单层工业厂房?
（a）单跨；（b）高低跨；（c）多跨

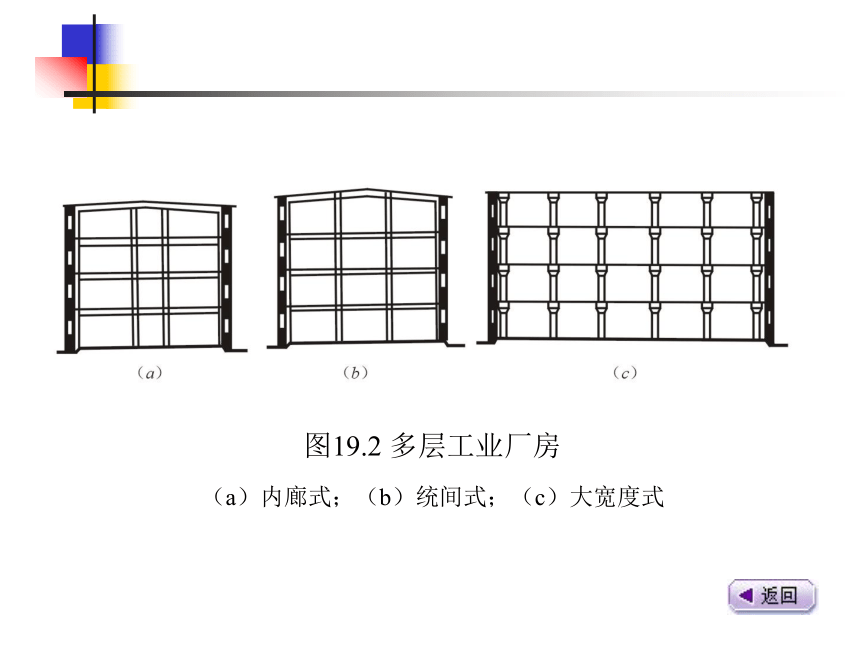

图19.2 多层工业厂房
（a）内廊式；（b）统间式；（c）大宽度式

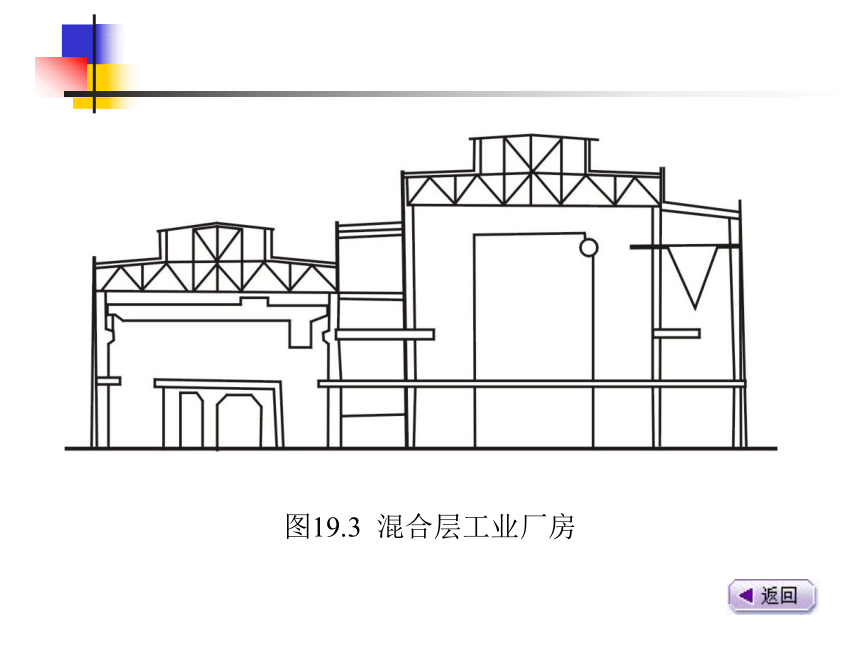

图19.3 混合层工业厂房

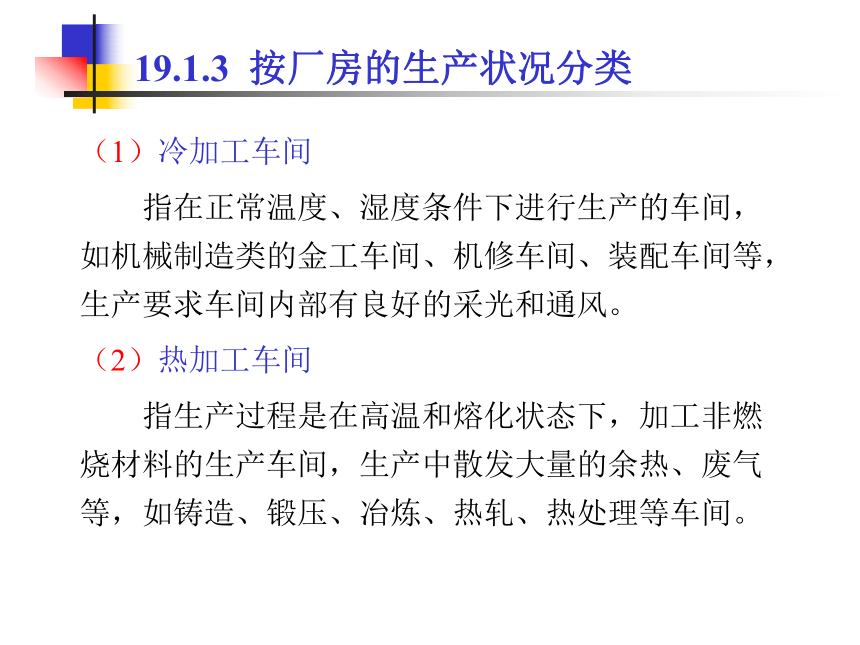

（1）冷加工车间
指在正常温度、湿度条件下进行生产的车间，如机械制造类的金工车间、机修车间、装配车间等，生产要求车间内部有良好的采光和通风。
（2）热加工车间
指生产过程是在高温和熔化状态下，加工非燃烧材料的生产车间，生产中散发大量的余热、废气等，如铸造、锻压、冶炼、热轧、热处理等车间。
19.1.3 按厂房的生产状况分类
（3）恒温、恒湿车间 指产品生产需要在恒定的温、湿度条件下进行的车间，如精密仪器、纺织等车间。
（4）洁净车间 指产品生产需要在空气净化、无尘甚至无菌的条件下进行的车间，如药品车间、电视机显像管车间、集成电路车间等。
（5）其他特种状况的车间 有的产品生产对环境有特殊的需要，如防爆、防腐蚀、防放射性物质、防电磁波干扰、防微振、高度隔声等车间。
（1）小跨度厂房
指跨度小于或等于15m的单层工业厂房。这类厂房的结构类型以砖混结构为主。?
（2）大跨度厂房
指跨度在15～30m及36m以上的单层工业厂房。其中15～30m的厂房以钢筋混凝土结构为主，跨度在36m及以上时，一般以钢结构为主。
19.1.4 按厂房的跨度尺寸分类
19.2 单层工业厂房结构组成和类型
（1）承重结构?
单层厂房承重结构有墙承重结构和骨架承重结构两种类型。图19.4所示是典型的装配式钢筋混凝土排架结构的单层厂房，它包括下列几部分承重构件：?
①横向排架
②纵向连系构件
③支撑系统
19.2.1 单层工业厂房的结构组成
（2）围护结构?
单层厂房的外围护结构包括外墙、屋顶、地面、门窗、天窗等。?
（3）其他?
如散水、地沟（明沟或暗沟）、坡道、吊车梯、室外消防梯、内部隔墙、作业梯、检修梯等。
图19.4 装配式钢筋混凝土结构的单层厂房构件组成
单层厂房的功能组成是由生产性质、生产规模和工艺流程所决定的，一般由主要生产车间、辅助车间、仓库及生活间组成。
厂房建筑的主要承重骨架是由支承各种荷载作用的构件所组成，通常称为结构。
单层厂房的承重结构主要有墙体承重结构、排架结构和刚架结构等形式。?
19.2.2 单层工业厂房结构类型
（1）墙体承重结构?
墙体承重结构采用砖墙、砖柱承重，屋架采用钢筋混凝土屋架或木屋架、钢木屋架的结构形式。如图19.5所示。?
（2）排架结构?
排架结构由横向排架和纵向排架两个方向的骨架体系组成。排架结构的优点是整体刚度好，稳定性强。
排架结构可由一种或几种材料组成，按其用料不同分为如下几种常见类型：?
①装配式钢筋混凝土结构（如图19.6所示）
②钢屋架与钢筋混凝土柱组成的结构（如图19.7所示）
（3）刚架结构?
①装配式钢筋混凝土门式刚架 这种结构是将屋架（屋面梁）与柱子合并成为一个构件。柱子与屋架（屋面梁）连接处为一整体刚性节点，柱子与基础的连接为铰接，如图19.8所示。
②钢结构刚架 它的主要构件（屋架、柱、吊车梁等）都用钢材制作。屋架与柱做成刚接，以提高厂房的横向刚度。如图19.7右半部分所示。
图19.5 墙体承重结构?
（a）带内壁柱的承重砖墙；（b）带外壁柱的承重砖墙
图19.6 钢筋混凝土骨架承重结构
图19.7 钢结构骨架承重结构
图19.8 装配式钢筋混凝土门式刚架结构?
（a）人字形刚架 ；（b）带吊车人字形刚架；
（c）弧形拱刚架；（d）带吊车弧形刚架
图19.7 钢结构骨架承重结构
