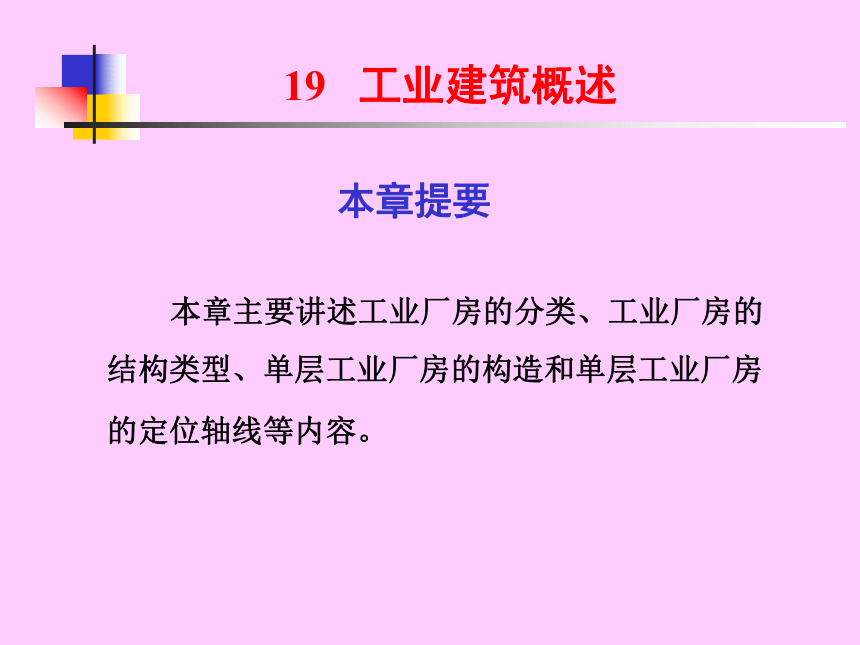

19 工业建筑概述
本章主要讲述工业厂房的分类、工业厂房的结构类型、单层工业厂房的构造和单层工业厂房的定位轴线等内容。
本章提要
本 章 内 容
19.1 工业建筑的分类
19.2 单层工业厂房结构组成和类型
19.3 单层厂房内部起重运输设备
19.4 单层工业厂房定位轴线
19.5 单层工业厂房的构造

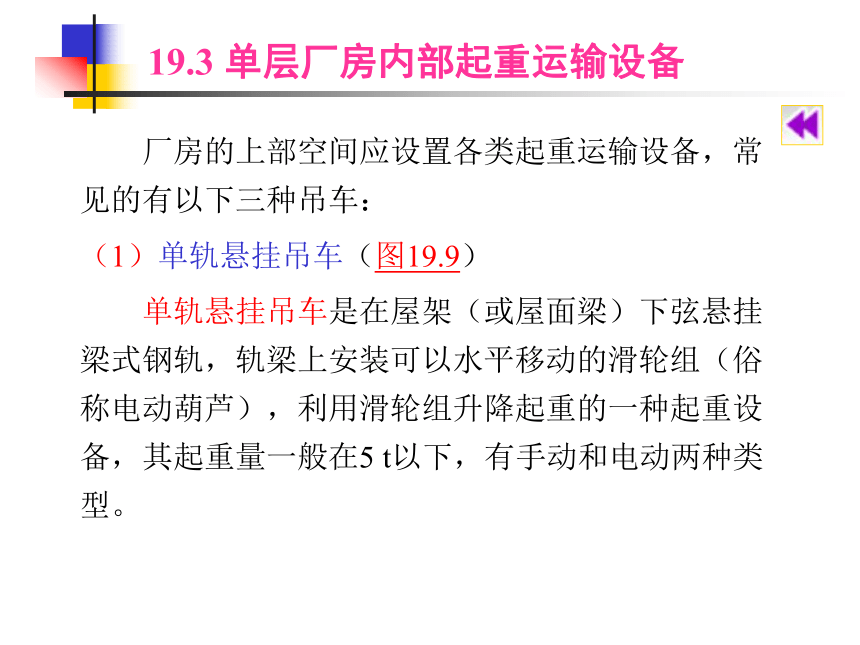

19.3 单层厂房内部起重运输设备
厂房的上部空间应设置各类起重运输设备，常见的有以下三种吊车：?
（1）单轨悬挂吊车（图19.9）
单轨悬挂吊车是在屋架（或屋面梁）下弦悬挂梁式钢轨，轨梁上安装可以水平移动的滑轮组（俗称电动葫芦），利用滑轮组升降起重的一种起重设备，其起重量一般在5 t以下，有手动和电动两种类型。?

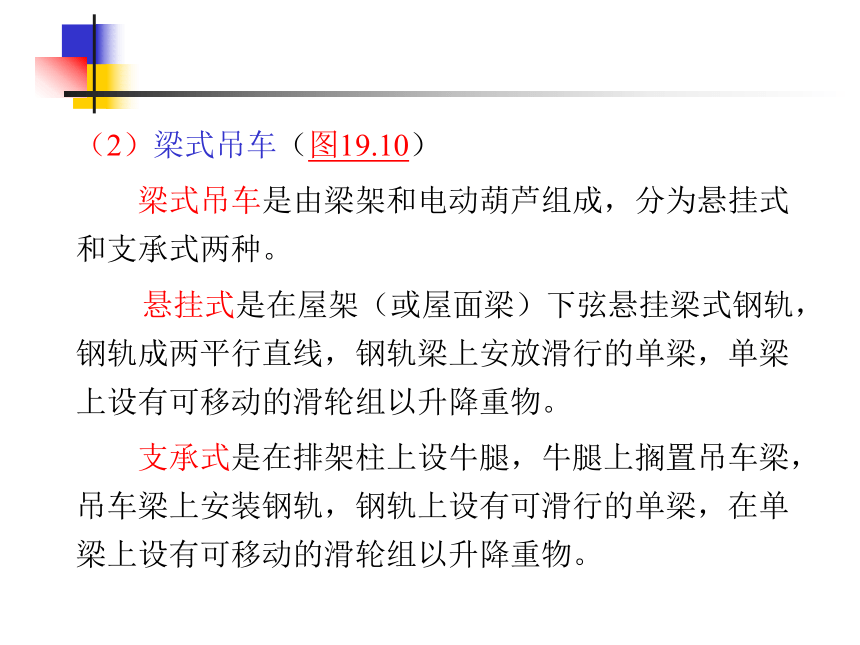

（2）梁式吊车（图19.10）
梁式吊车是由梁架和电动葫芦组成，分为悬挂式和支承式两种。
悬挂式是在屋架（或屋面梁）下弦悬挂梁式钢轨，钢轨成两平行直线，钢轨梁上安放滑行的单梁，单梁上设有可移动的滑轮组以升降重物。
支承式是在排架柱上设牛腿，牛腿上搁置吊车梁，吊车梁上安装钢轨，钢轨上设有可滑行的单梁，在单梁上设有可移动的滑轮组以升降重物。

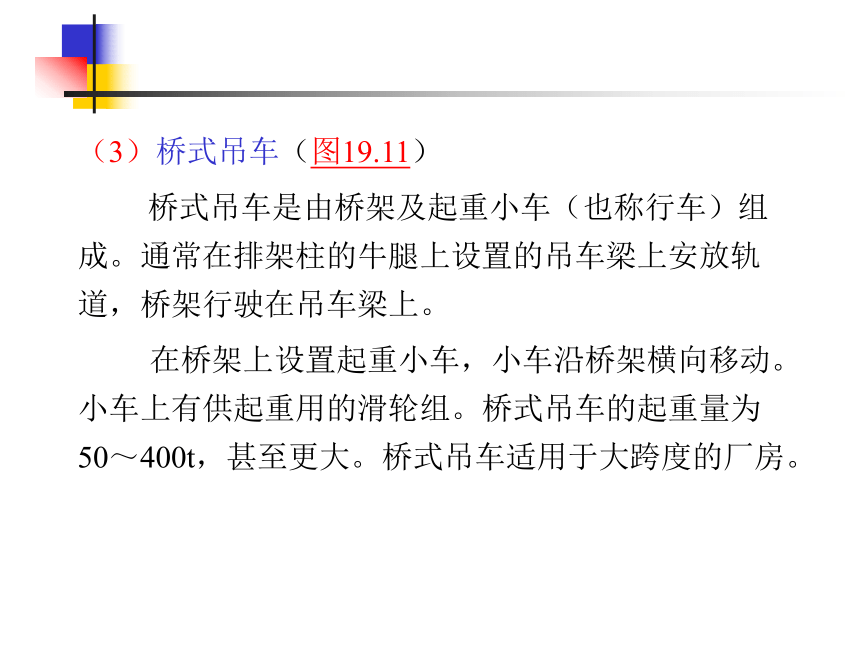

（3）桥式吊车（图19.11）
桥式吊车是由桥架及起重小车（也称行车）组成。通常在排架柱的牛腿上设置的吊车梁上安放轨道，桥架行驶在吊车梁上。
在桥架上设置起重小车，小车沿桥架横向移动。小车上有供起重用的滑轮组。桥式吊车的起重量为50～400t，甚至更大。桥式吊车适用于大跨度的厂房。

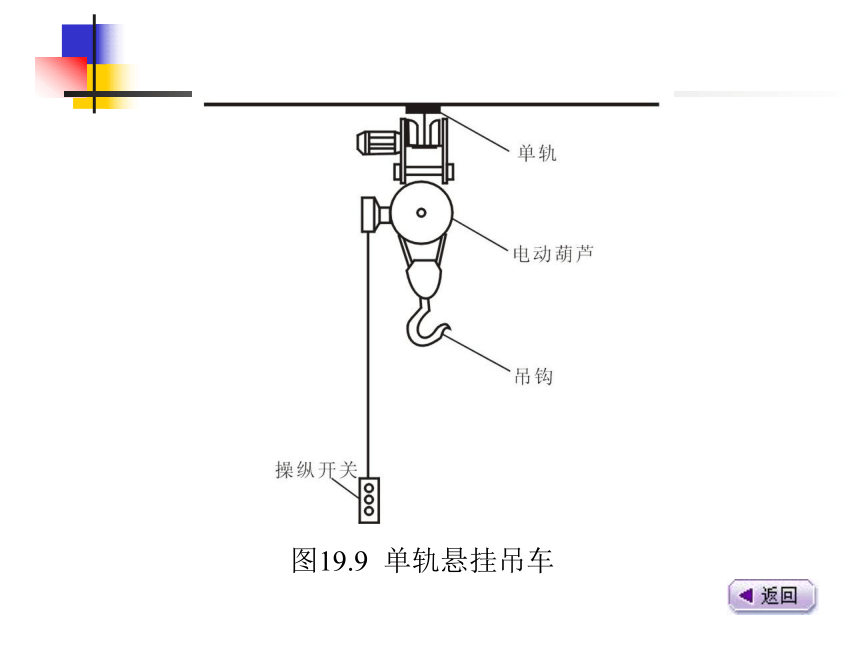

图19.9 单轨悬挂吊车

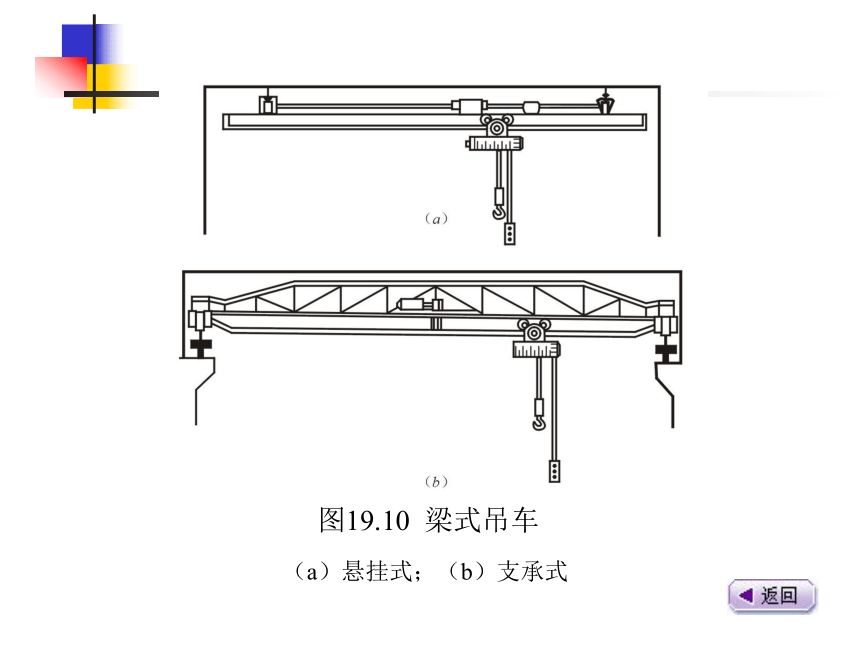

图19.10 梁式吊车
（a）悬挂式；（b）支承式

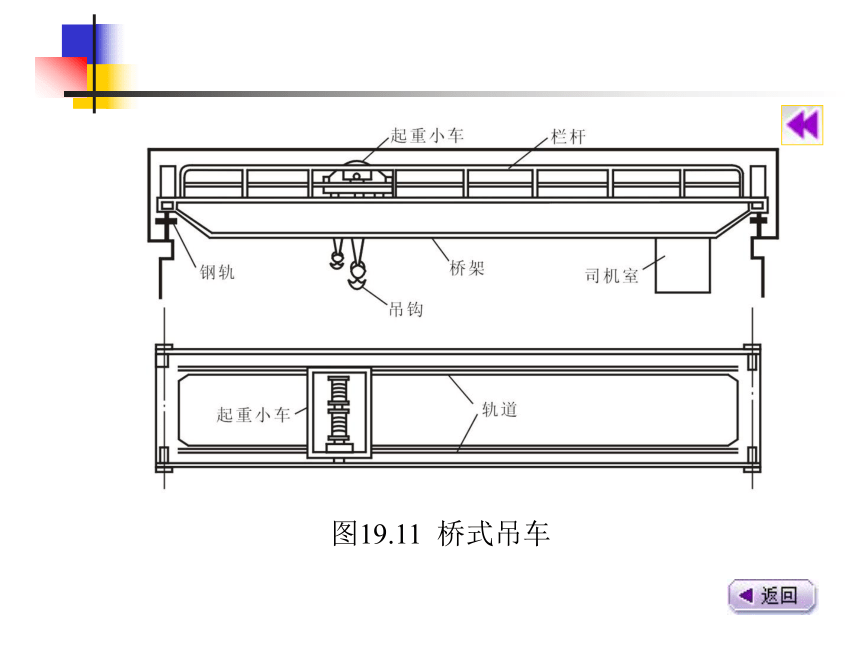

图19.11 桥式吊车

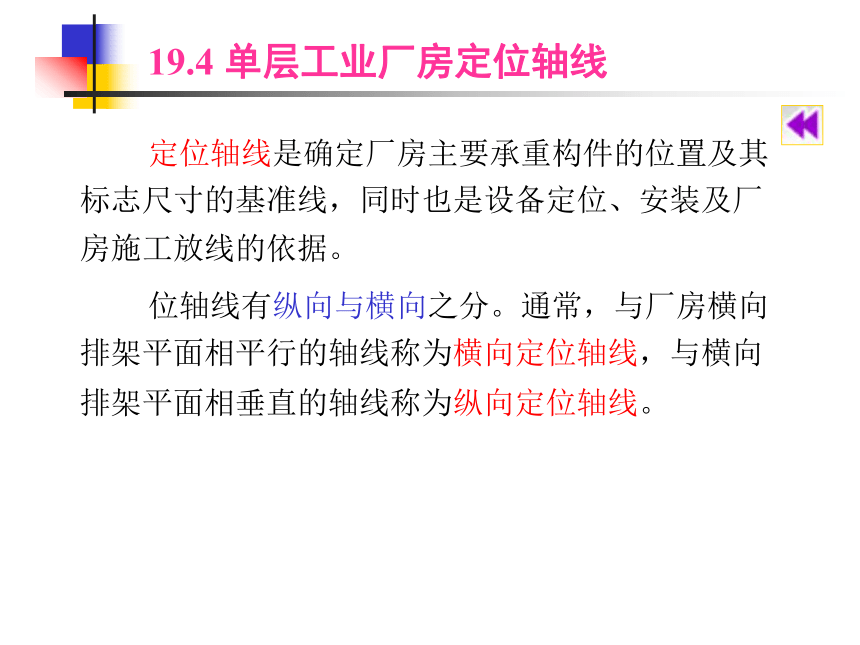

19.4 单层工业厂房定位轴线
定位轴线是确定厂房主要承重构件的位置及其标志尺寸的基准线，同时也是设备定位、安装及厂房施工放线的依据。?
位轴线有纵向与横向之分。通常，与厂房横向排架平面相平行的轴线称为横向定位轴线，与横向排架平面相垂直的轴线称为纵向定位轴线。?
（1）横向定位轴线?
与横向定位轴线有关的主要承重构件是屋面板、柱和吊车梁，此外连系梁、基础梁、纵向支撑、外墙板等构件的标志尺寸及其位置也与横向定位轴线有关。?
横向定位轴线一般与屋架及柱的中心线相重合，如图19.12所示。?
（2）纵向定位轴线?
与纵向定位轴线有关的主要承重构件是屋架（或屋面梁）。一般来说，边柱外缘和墙内缘宜与纵向定位轴线相重合，如图19.13所示。
中柱与纵向轴线的定位，根据厂房的相邻跨为等高还是不等高，大致有下述几种情况：
?
①当厂房的相邻跨为等高时，宜设置单柱和一条纵向定位轴线，柱的中心线宜与纵向定位轴线相重合，如图19.14（a）所示。当等高厂房的中柱需要设插入距时，中柱可采用单柱及两条纵向定位轴线，其插入距应符合3M，柱中心线与插入距中心线相重合，如图19.14（b）所示。
②当厂房两侧为高低跨时，应采用两条纵向定位轴线，并设插入距，插入距分别等于“缝隙+墙厚”和“缝隙+墙厚+联系尺寸”，如图19.15所示。??
③当厂房的相邻跨为不等高，中柱采用单柱时，高跨上柱外缘与封墙内缘宜与纵向定位轴线相重合，如图19.16所示；当上柱外缘与纵向定位轴线不能重合时，应采用两条纵向定位轴线，插入距与联系尺寸相同，或等于墙体厚度，或等于“封墙厚度+联系尺寸”。
④当等高厂房设纵向伸缩缝时，可采用单柱并设两条纵向定位轴线，伸缩缝一侧的屋架（或屋面梁）应搁置在活动支座上。?
⑤高低跨处采用单柱设伸缩缝时，低跨的屋架或屋面梁可搁置在活动支座上，高低跨处应采用两条纵向定位轴线，并设插入距。?
⑥等高厂房设纵向防震缝时，应采用双柱及两条纵向定位轴线。?
⑦不等高厂房设纵向防震缝时，应设在高低跨处，并采用双柱及两条纵向定位轴线。?
⑧厂房纵横跨相交处，应采用双柱并设置伸缩缝或防震缝。当纵跨低于横跨时，其纵横跨相交处两定位轴线的插入距分别等于“变形缝宽度+墙厚”（ai= ae+ t）和“变形缝宽度+非封闭结合的联系尺寸+墙厚”（ai= ae+ ac+ t），如图19.17所示。?
图19.12 墙、柱与横向定位轴线的关系
（a）中间柱与横向定位轴线；
（b）横向伸缩缝兼防震缝时，柱与横向定位轴线
图19.13 使用桥式或梁式吊车厂房外墙、
边柱与纵向定位轴线的关系
（a）封闭结合；（b）非封闭结合
图19.14 等高跨中柱与定位轴线的关系?
（a）不设插入距；（b）需设插入距
图19.15 高低跨中柱与定位轴线的关系
图19.16 高低跨中柱与定位轴线的关系
图19.17 纵跨处各种定位轴线
