19 工业建筑概述

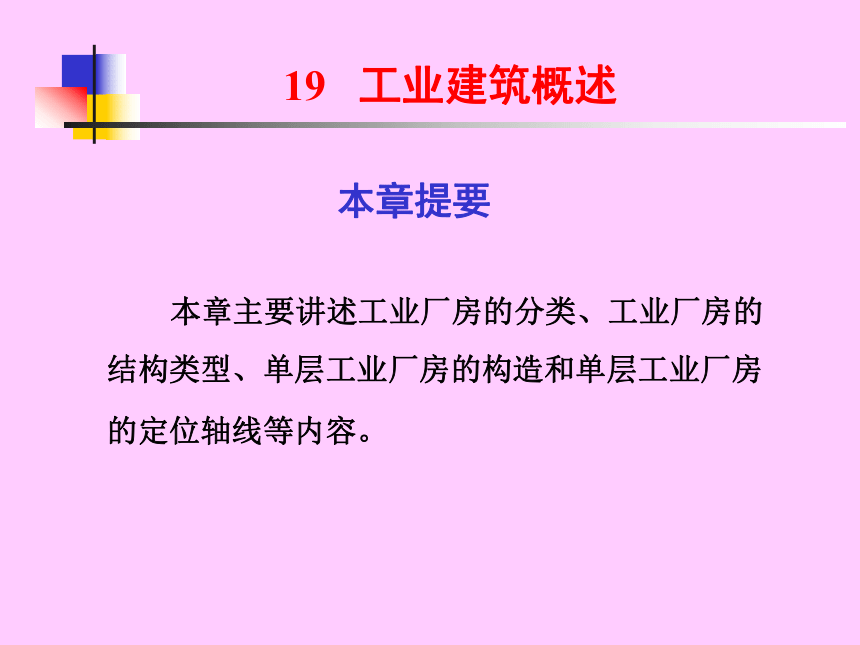

本章主要讲述工业厂房的分类、工业厂房的结构类型、单层工业厂房的构造和单层工业厂房的定位轴线等内容。
本章提要
本 章 内 容

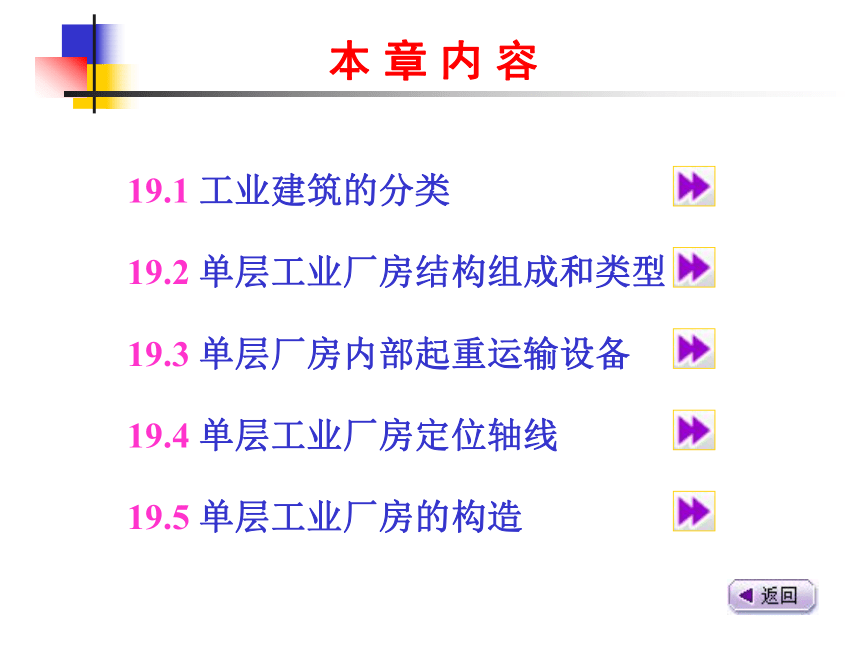

19.1 工业建筑的分类
19.2 单层工业厂房结构组成和类型
19.3 单层厂房内部起重运输设备
19.4 单层工业厂房定位轴线
19.5 单层工业厂房的构造

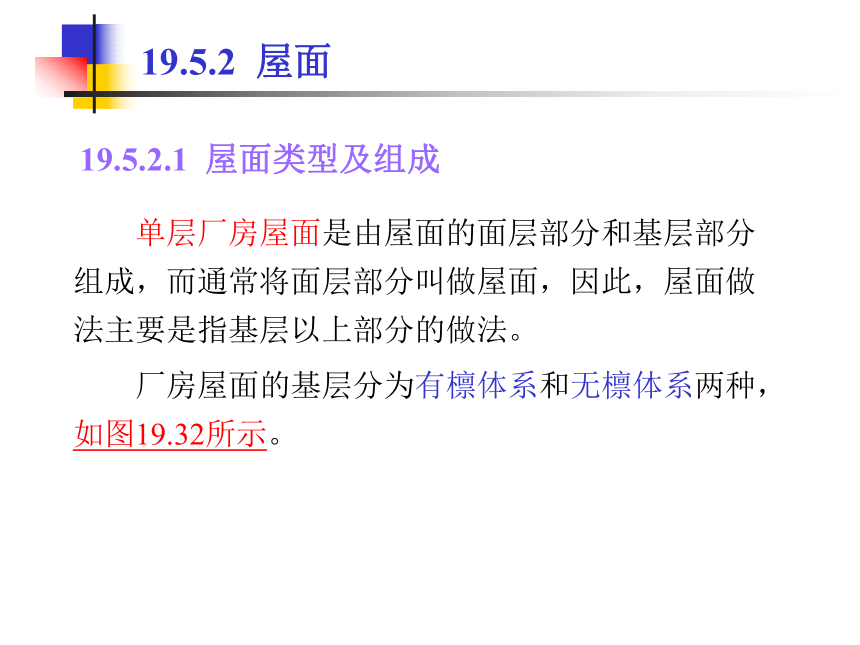

单层厂房屋面是由屋面的面层部分和基层部分组成，而通常将面层部分叫做屋面，因此，屋面做法主要是指基层以上部分的做法。?
厂房屋面的基层分为有檩体系和无檩体系两种，如图19.32所示。
19.5.2 屋面
19.5.2.1 屋面类型及组成

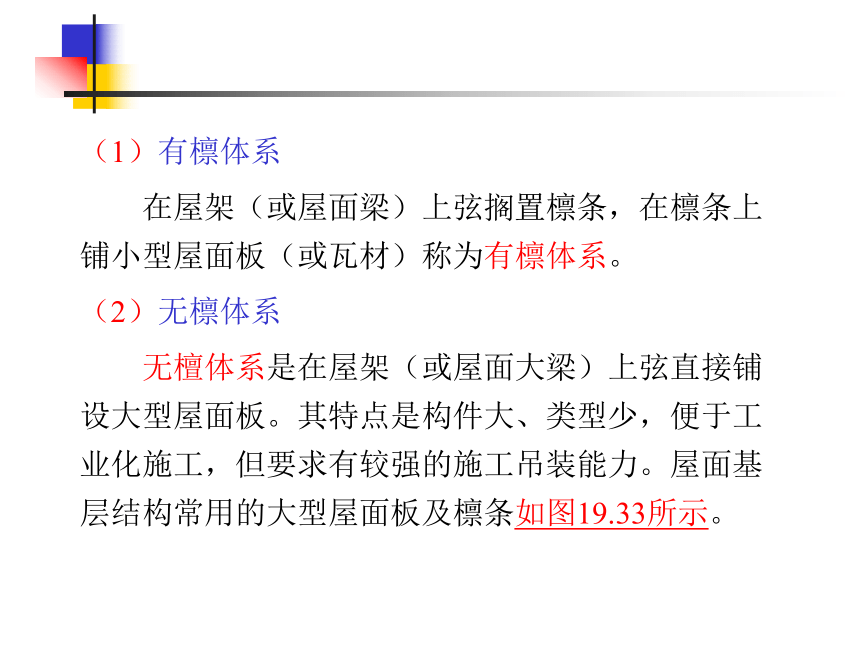

（1）有檩体系?
在屋架（或屋面梁）上弦搁置檩条，在檩条上铺小型屋面板（或瓦材）称为有檩体系。
（2）无檩体系?
无檀体系是在屋架（或屋面大梁）上弦直接铺设大型屋面板。其特点是构件大、类型少，便于工业化施工，但要求有较强的施工吊装能力。屋面基层结构常用的大型屋面板及檩条如图19.33所示。

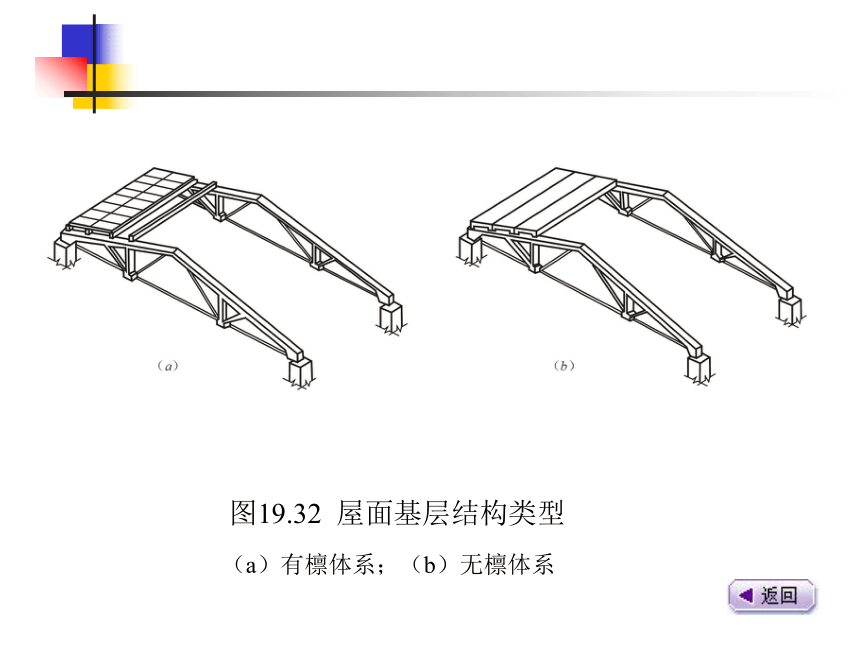

图19.32 屋面基层结构类型?
（a）有檩体系；（b）无檩体系

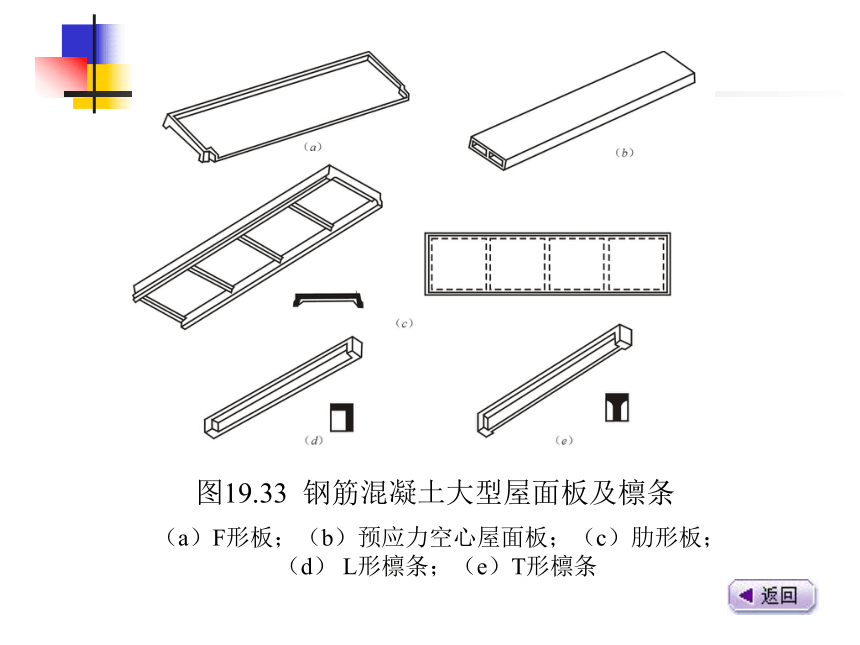

图19.33 钢筋混凝土大型屋面板及檩条
（a）F形板；（b）预应力空心屋面板；（c）肋形板；
（d） L形檩条；（e）T形檩条

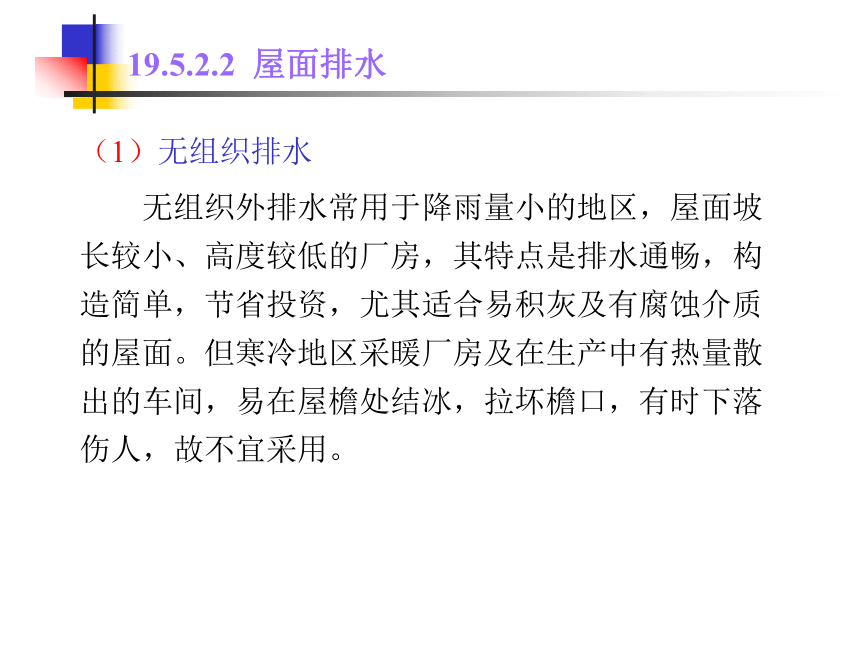

（1）无组织排水?
无组织外排水常用于降雨量小的地区，屋面坡长较小、高度较低的厂房，其特点是排水通畅，构造简单，节省投资，尤其适合易积灰及有腐蚀介质的屋面。但寒冷地区采暖厂房及在生产中有热量散出的车间，易在屋檐处结冰，拉坏檐口，有时下落伤人，故不宜采用。
19.5.2.2 屋面排水
（2）有组织排水?
①有组织内排水 厂房因某种需要（如立面处理需要）无法向外排水时，可作有组织内排水。在寒冷地区采暖厂房及在生产中有热量散发的车间，为防止雨水室外结冰，也宜采用有组织内排水，如图19.34所示。当厂房长度不大时，采用长天沟外端排水可克服上述缺点，如图19.35所示。
②有组织外排水 有组织外排水常用于降雨量大的地区和非寒冷地区，如图19.36所示。??

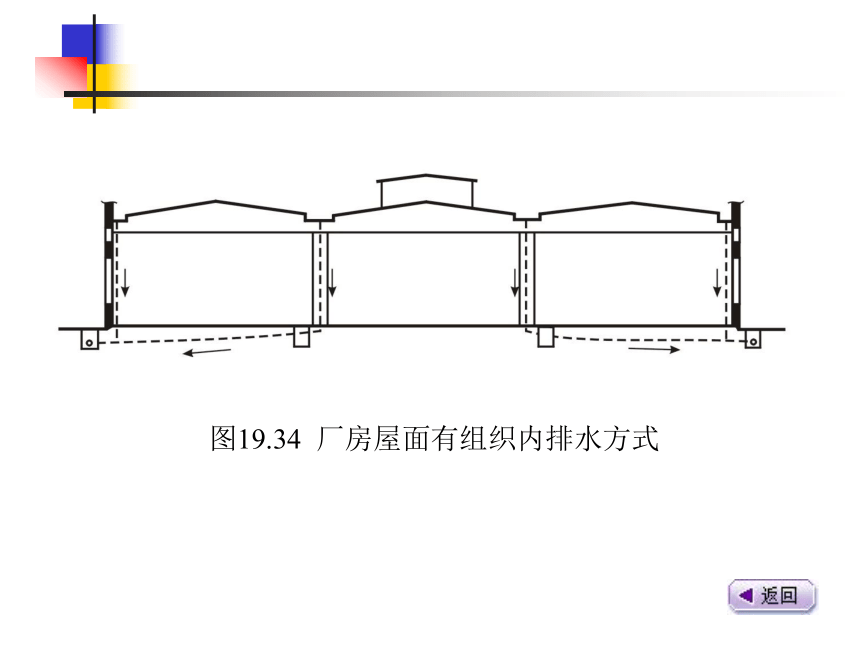

图19.34 厂房屋面有组织内排水方式
图 19.35 厂房屋面长天沟外排水示例
图19.36 厂房檐沟有组织外排水示例
（a）内落外排；（b）悬吊管外排
厂房屋面的防水按照材料和构造形式的不同，分为卷材防水屋面、各种瓦材防水屋面和钢筋混凝土构件自防水屋面。?
（1）卷材防水屋面?
卷材防水屋面构造层次与民用建筑基本相同，下面按由下向上的顺序简述如下：?
①基层
②找平、结合层
19.5.2.3 屋面防水
③隔汽层
④保温层
⑤找平层
⑥防水层
⑦保护层
（2）波形瓦（板）防水屋面?
波形瓦（板）防水屋面按照材料可分为石棉水泥瓦、镀锌铁皮波瓦和压型钢板三种。?
①石棉水泥瓦屋面 石棉水泥瓦的优点是厚度薄，质量小，施工简便。缺点是易脆裂，耐久性及保温、隔热性差，所以在高温、高湿、振动较大、积尘较多、屋面穿管较多的车间以及炎热地区厂房高度较小的冷加工车间不宜采用。
石棉水泥波瓦的规格有大波瓦、中波瓦和小波瓦三种。见图19.37。
②镀锌铁皮波瓦屋面
这种屋面材质轻，抗震性能好，在高烈度地震区应用比大型屋面板优越，适合一般高温工业厂房和仓库。但由于这种材料造价比石棉水泥瓦高，维修费用大，以前用量不大，目前用量增加。?
③压型钢板屋面
压型钢板分为单层板、多层复合板、金属夹心板等。板的表面一般带有彩色涂层。
其特点是施工速度快，质量轻，表面带有彩色涂层，防锈、耐腐、美观，根据需要也可设置保温、隔热及防结露层等，适应性较强。见图19.38和图19.39。?
（3）钢筋混凝土构件自防水屋面?
钢筋混凝土构件自防水屋面是利用钢筋混凝土板本身的密实性，并对板缝进行局部防水处理而形成防水的屋面。?
优点：比卷材防水屋面轻，一般每平方米可减少35 kg静荷载，相应地也减轻了各种结构构件的自重，从而可节省钢材和混凝土的用量，降低屋顶造价，施工方便，维修也容易。?
缺点：板面容易出现后期裂缝而引起渗漏。
根据板缝采取防水措施的不同，分为两种形式，即嵌缝、脊带式和搭盖式。?
①嵌缝、脊带式防水
嵌缝式构件自防水屋面是利用大型屋面板作防水构件，板缝嵌油膏防水，见图19.40。若在上面粘贴一层卷材（玻璃布较好）防水层，则成为脊带式防水，其防水性能较前者更佳，见图19.41。
板缝有纵缝、横缝、脊缝三种。
②搭盖式防水
搭盖式防水屋面的构造原理和瓦材相似，即用F形屋面板做防水构件，板纵缝上下搭接，横缝和脊缝用盖瓦覆盖，见图19.42。
这种屋面安装简便，但板型复杂，不便于生产，盖瓦在振动影响下易滑脱，屋面易渗漏。?
图19.37 石棉水泥瓦屋面铺钉示意
图19.38 压型钢板保温屋面构造
（a）屋面构造详图；（b）压型钢板保温夹心板
图19.39 W形压型钢板瓦构造示例
图19.40 嵌缝式防水构造
（a）横缝；（b）纵缝
图19.41 脊带式防水构造
（a）横缝；（b）纵缝；（c）脊缝
图19.42 F形屋面板铺设
