19 工业建筑概述
本章主要讲述工业厂房的分类、工业厂房的结构类型、单层工业厂房的构造和单层工业厂房的定位轴线等内容。
本章提要

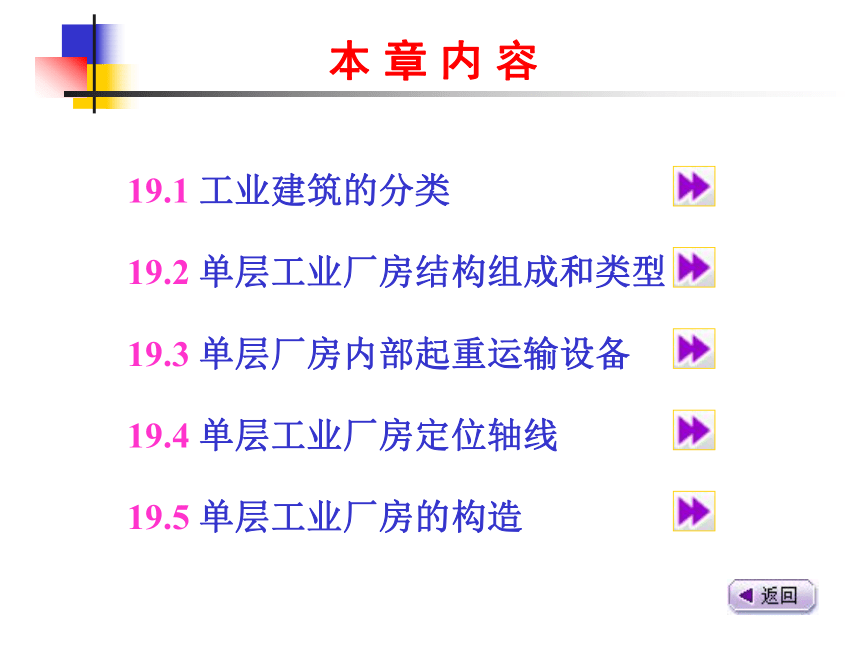

本 章 内 容
19.1 工业建筑的分类
19.2 单层工业厂房结构组成和类型
19.3 单层厂房内部起重运输设备
19.4 单层工业厂房定位轴线
19.5 单层工业厂房的构造

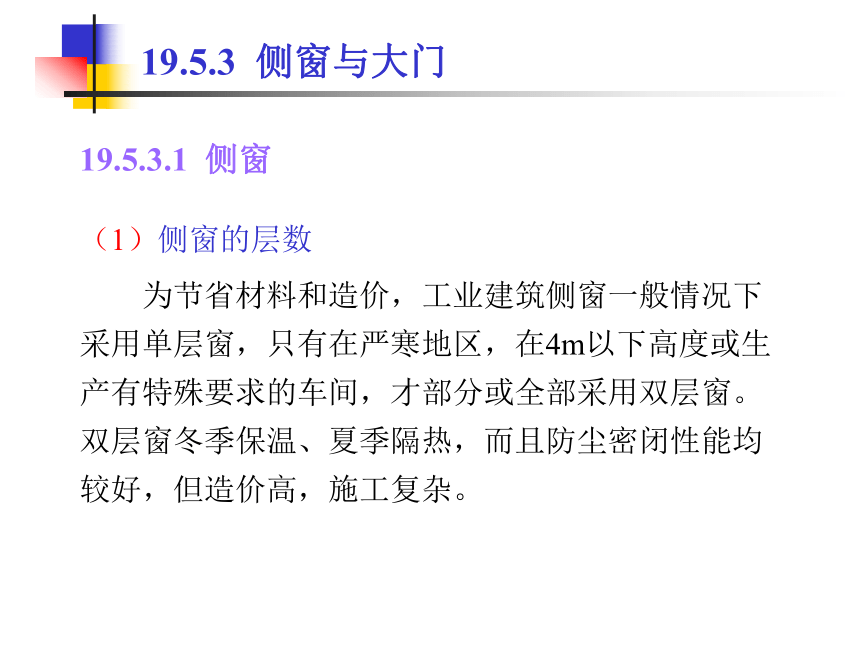

（1）侧窗的层数?
为节省材料和造价，工业建筑侧窗一般情况下采用单层窗，只有在严寒地区，在4m以下高度或生产有特殊要求的车间，才部分或全部采用双层窗。双层窗冬季保温、夏季隔热，而且防尘密闭性能均较好，但造价高，施工复杂。?
19.5.3 侧窗与大门
19.5.3.1 侧窗
（2）侧窗的种类?
①侧窗的材料种类 按所用材料不同，工业建筑侧窗可分为木侧窗、钢侧窗和塑料窗。
②侧窗的构造种类 按侧窗的开启方式可分为中悬窗、平开窗、固定窗和垂直旋转窗。
根据厂房和通风的需要，厂房外墙的侧窗一般将悬窗、平开窗、固定窗等组合在一起，如图19.43所示。
图19.43 组合侧窗示例

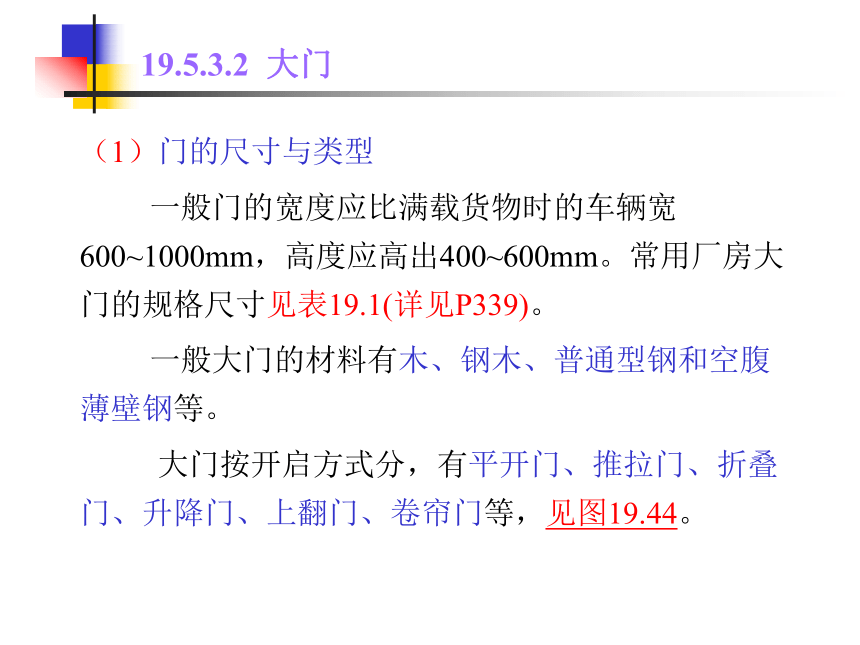

（1）门的尺寸与类型?
一般门的宽度应比满载货物时的车辆宽600~1000mm，高度应高出400~600mm。常用厂房大门的规格尺寸见表19.1(详见P339)。?
一般大门的材料有木、钢木、普通型钢和空腹薄壁钢等。
大门按开启方式分，有平开门、推拉门、折叠门、升降门、上翻门、卷帘门等，见图19.44。?
19.5.3.2 大门

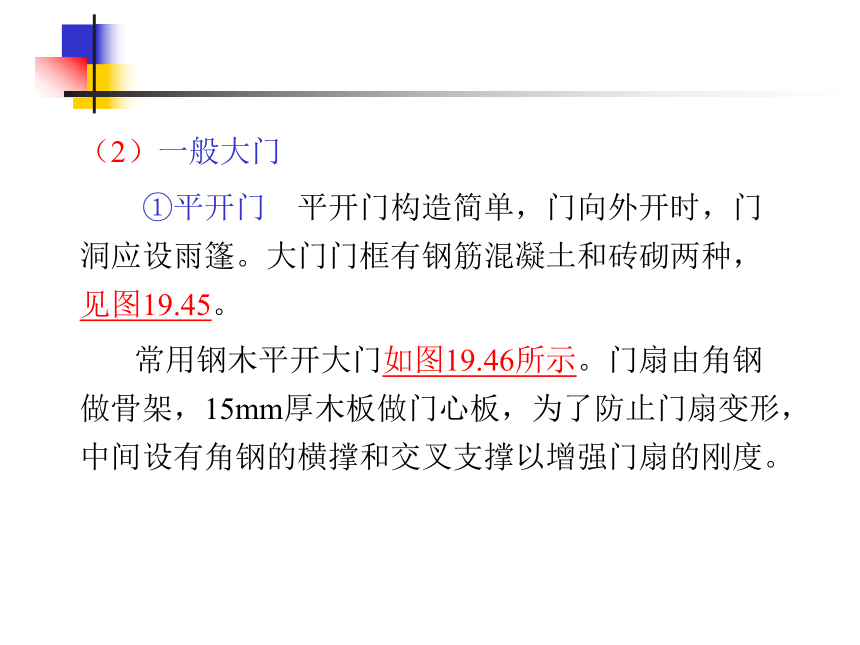

（2）一般大门?
①平开门 平开门构造简单，门向外开时，门洞应设雨篷。大门门框有钢筋混凝土和砖砌两种，见图19.45。
常用钢木平开大门如图19.46所示。门扇由角钢做骨架，15mm厚木板做门心板，为了防止门扇变形，中间设有角钢的横撑和交叉支撑以增强门扇的刚度。

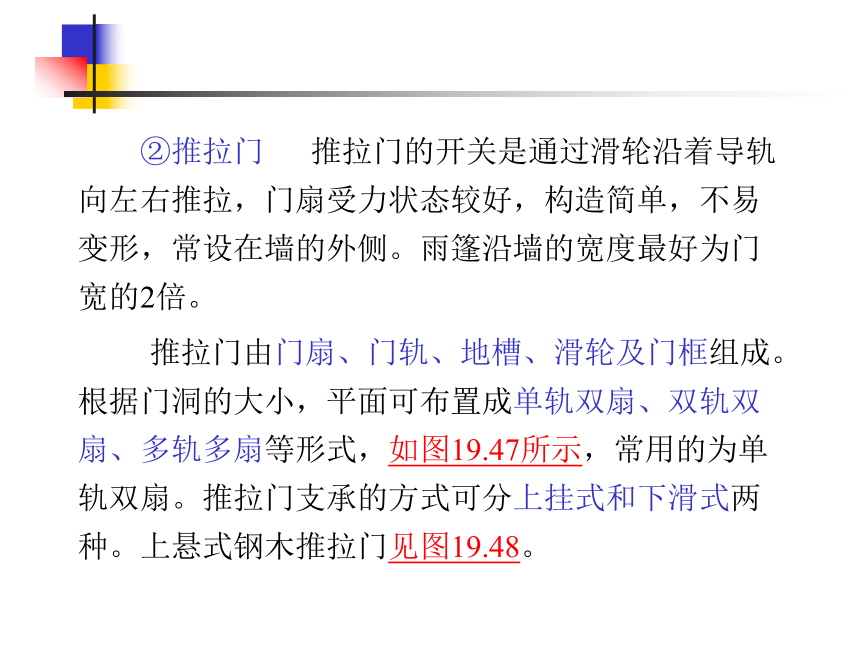

②推拉门 推拉门的开关是通过滑轮沿着导轨向左右推拉，门扇受力状态较好，构造简单，不易变形，常设在墙的外侧。雨篷沿墙的宽度最好为门宽的2倍。
推拉门由门扇、门轨、地槽、滑轮及门框组成。根据门洞的大小，平面可布置成单轨双扇、双轨双扇、多轨多扇等形式，如图19.47所示，常用的为单轨双扇。推拉门支承的方式可分上挂式和下滑式两种。上悬式钢木推拉门见图19.48。

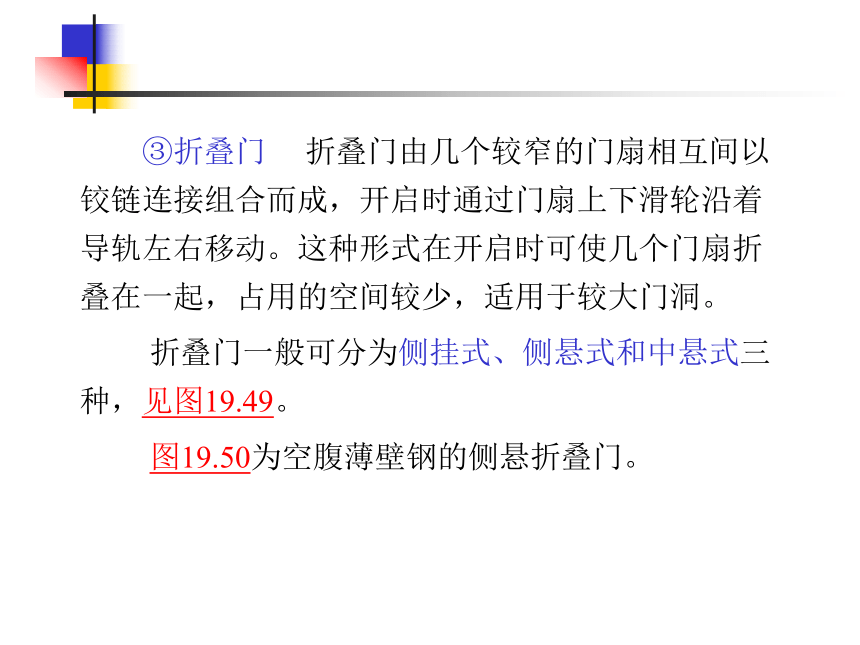

③折叠门 折叠门由几个较窄的门扇相互间以铰链连接组合而成，开启时通过门扇上下滑轮沿着导轨左右移动。这种形式在开启时可使几个门扇折叠在一起，占用的空间较少，适用于较大门洞。?
折叠门一般可分为侧挂式、侧悬式和中悬式三种，见图19.49。
图19.50为空腹薄壁钢的侧悬折叠门。
（3）特殊要求的门?
①防火门 防火门用于加工易燃品的车间或仓库。根据车间对防火门耐火等级的要求，门扇可以采用钢板，也可采用木板外贴石棉板再包以镀锌铁皮，或者木板外直接包镀锌铁皮。
自重下滑防火门是将门上导轨做成5%～8%的坡度，火灾发生时，易熔合金熔断后，重锤落地，门扇依靠自重下滑关闭，如图19.51所示。
②保温门、隔声门 保温门要求门扇具有一定热阻值和门缝密闭处理，故常在门扇两层板间填以轻质疏松的材料。
一般保温门和隔声门的面板常采用整体板材，因为企口木板干缩后会出现缝隙，对隔声性能或保温性能带来不利影响。一般保温门和隔声门的节点构造如图19.52所示。
图19.44 大门的开启方式
（a）平开门；（b）上翻门；（c）推拉门；
（d）升降门；（e）折叠门；（f）卷帘门
图19.45 平开钢木门门框?
（a）钢筋混凝土门框；（b）砖砌门框
图19.46 平开钢木大门构造示例
图19.47 推拉钢木门门框
（a）单轨双扇；（b）双轨多扇；（c）多轨多扇
图19.48 上悬式推拉门构造
图19.49 折叠门的种类
（a）侧挂式；（b）侧悬式；（c）中悬式
图19.50 侧悬折叠门构造
图19.51 自重下滑防火门
图19.52 保温、隔声门门缝处理
