19.5 单层工业厂房的构造

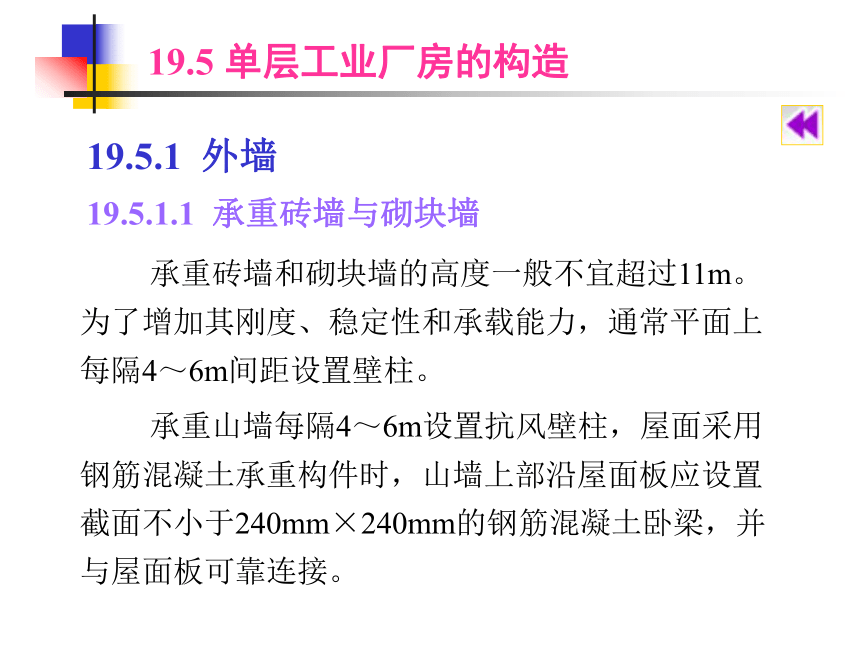

承重砖墙和砌块墙的高度一般不宜超过11m。为了增加其刚度、稳定性和承载能力，通常平面上每隔4～6m间距设置壁柱。
承重山墙每隔4～6m设置抗风壁柱，屋面采用钢筋混凝土承重构件时，山墙上部沿屋面板应设置截面不小于240mm×240mm的钢筋混凝土卧梁，并与屋面板可靠连接。
19.5.1 外墙
19.5.1.1 承重砖墙与砌块墙

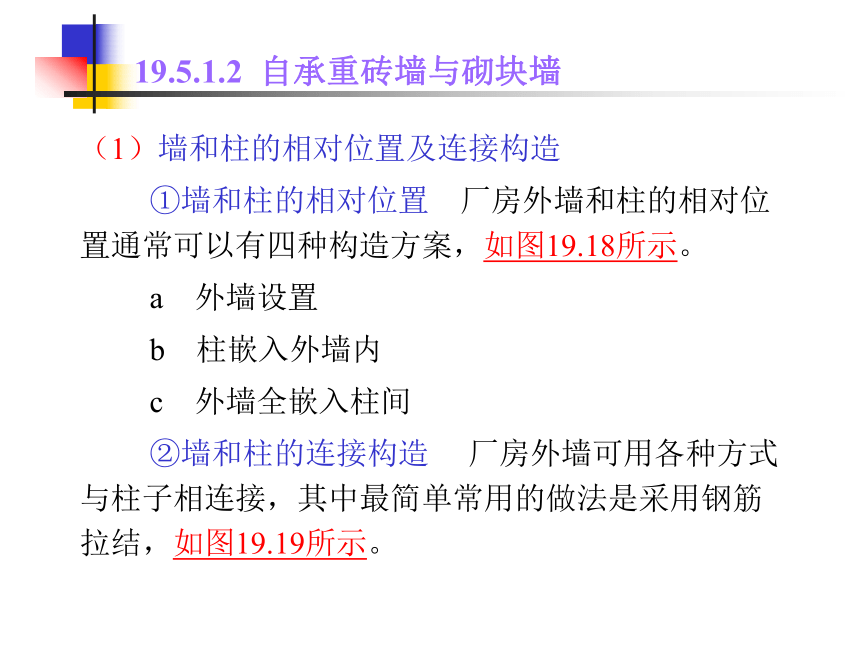

（1）墙和柱的相对位置及连接构造?
①墙和柱的相对位置 厂房外墙和柱的相对位置通常可以有四种构造方案，如图19.18所示。
a?外墙设置
b?柱嵌入外墙内
c?外墙全嵌入柱间
②墙和柱的连接构造 厂房外墙可用各种方式与柱子相连接，其中最简单常用的做法是采用钢筋拉结，如图19.19所示。
19.5.1.2 自承重砖墙与砌块墙

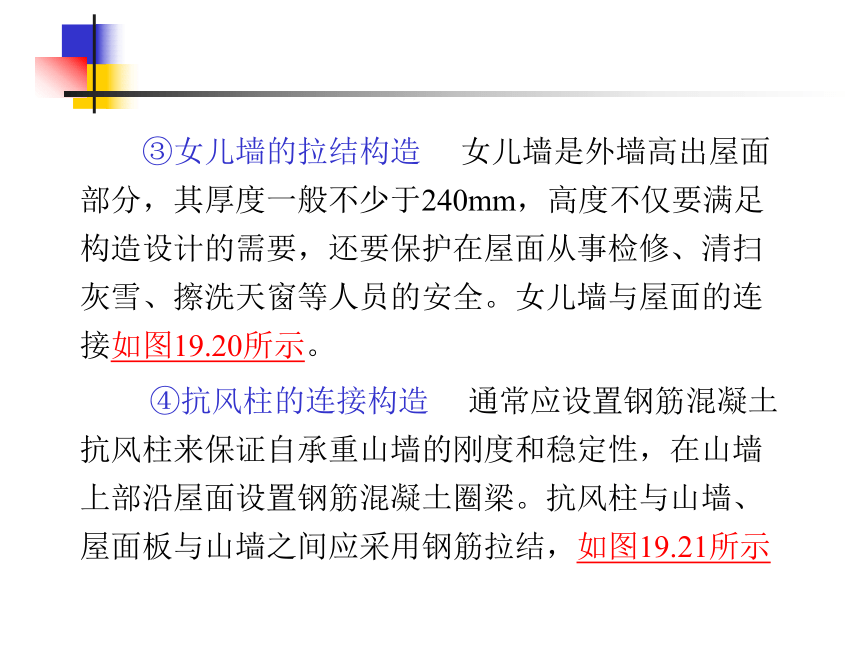

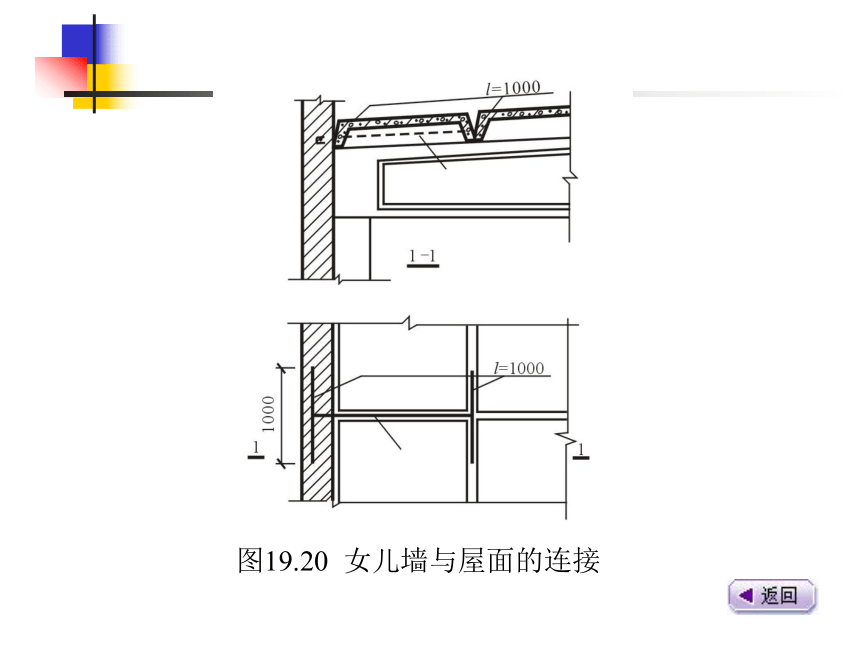

③女儿墙的拉结构造 女儿墙是外墙高出屋面部分，其厚度一般不少于240mm，高度不仅要满足构造设计的需要，还要保护在屋面从事检修、清扫灰雪、擦洗天窗等人员的安全。女儿墙与屋面的连接如图19.20所示。
④抗风柱的连接构造 通常应设置钢筋混凝土抗风柱来保证自承重山墙的刚度和稳定性，在山墙上部沿屋面设置钢筋混凝土圈梁。抗风柱与山墙、屋面板与山墙之间应采用钢筋拉结，如图19.21所示

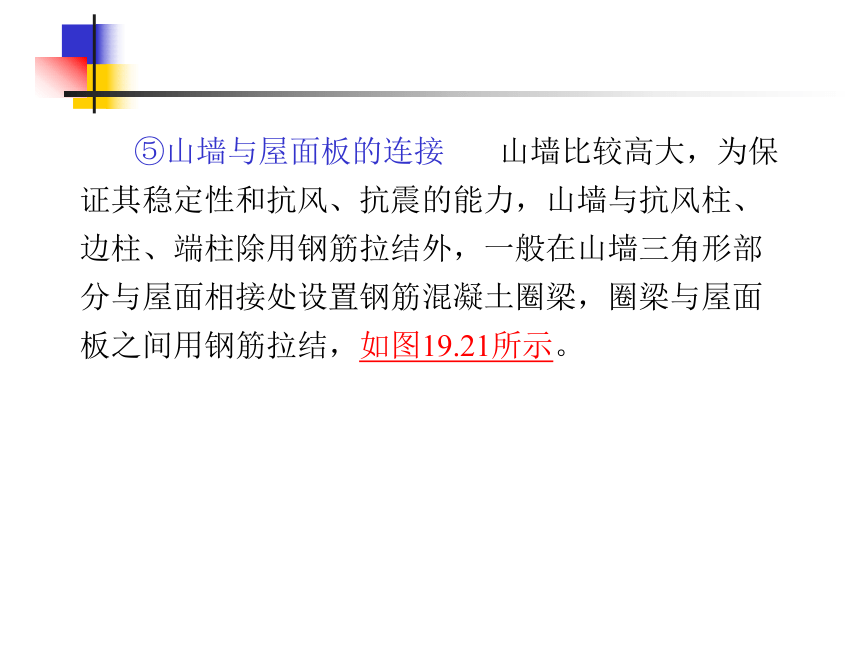

⑤山墙与屋面板的连接 山墙比较高大，为保证其稳定性和抗风、抗震的能力，山墙与抗风柱、边柱、端柱除用钢筋拉结外，一般在山墙三角形部分与屋面相接处设置钢筋混凝土圈梁，圈梁与屋面板之间用钢筋拉结，如图19.21所示。?

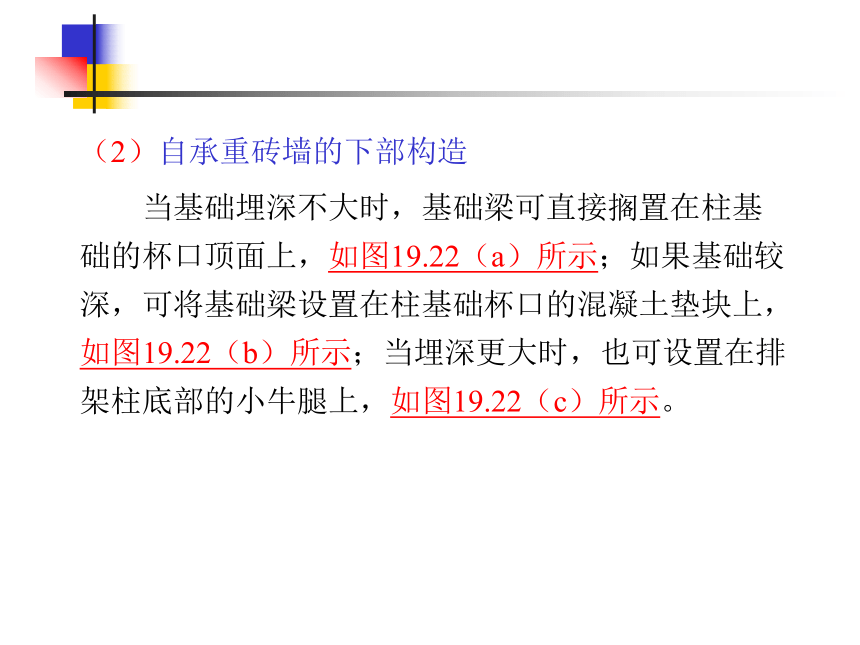

（2）自承重砖墙的下部构造?
当基础埋深不大时，基础梁可直接搁置在柱基础的杯口顶面上，如图19.22（a）所示；如果基础较深，可将基础梁设置在柱基础杯口的混凝土垫块上，如图19.22（b）所示；当埋深更大时，也可设置在排架柱底部的小牛腿上，如图19.22（c）所示。

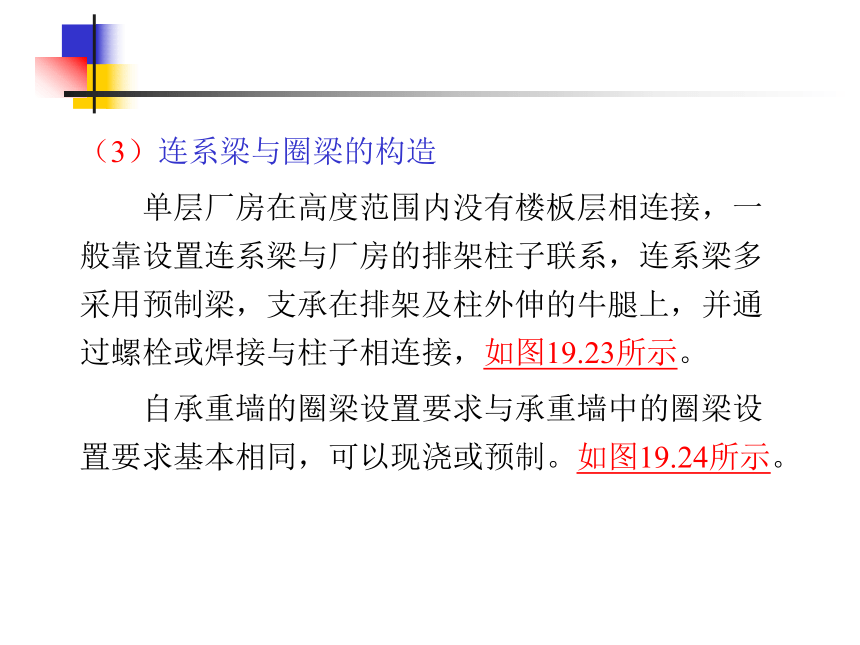

（3）连系梁与圈梁的构造?
单层厂房在高度范围内没有楼板层相连接，一般靠设置连系梁与厂房的排架柱子联系，连系梁多采用预制梁，支承在排架及柱外伸的牛腿上，并通过螺栓或焊接与柱子相连接，如图19.23所示。
自承重墙的圈梁设置要求与承重墙中的圈梁设置要求基本相同，可以现浇或预制。如图19.24所示。?

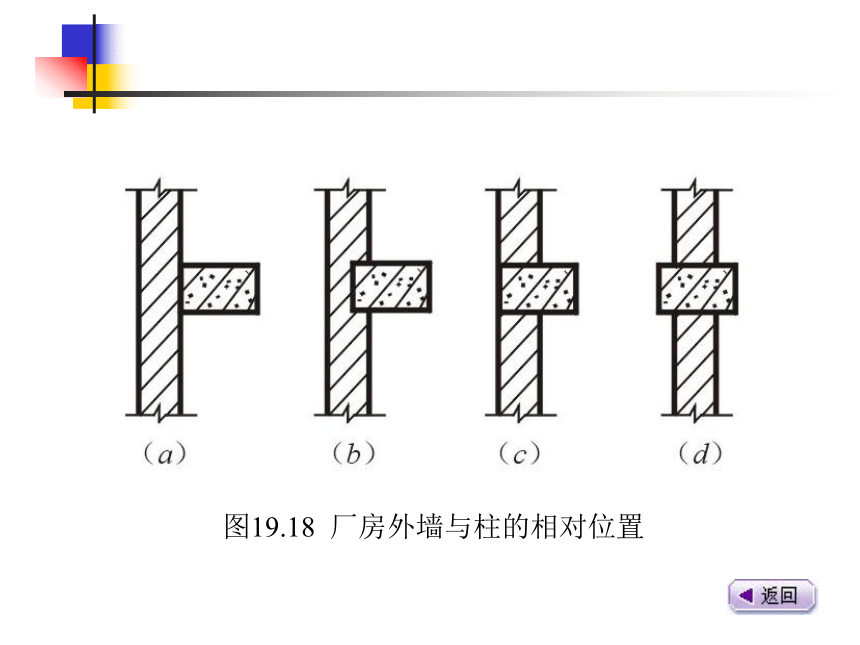

图19.18 厂房外墙与柱的相对位置
图19.19 墙和柱的连接
图19.20 女儿墙与屋面的连接

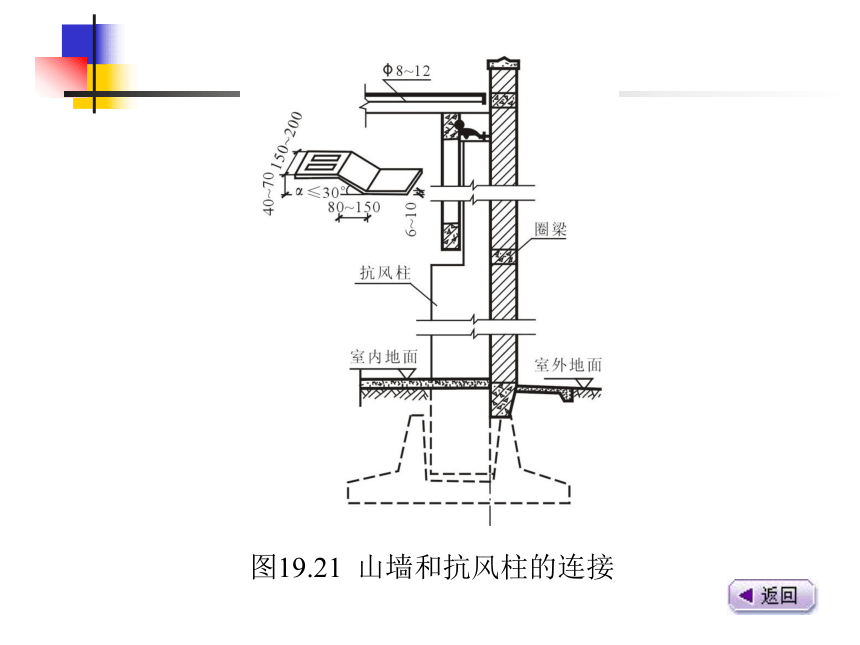

图19.21 山墙和抗风柱的连接
图19.21 山墙和抗风柱的连接
图19.22 自承重砖墙下部构造
（a）基础梁设置在杯口上；（b）基础梁设置在垫块上；
（c）基础梁设置在高杯口基础上；（d）基础梁设置在牛腿上
图19.23 连系梁的构造
（a）螺栓连接；（b）焊接连接
图19.24 圈梁的构造
（1）墙板的类型?
按其受力状况可分为承重墙板和非承重墙板；
按其保温性能可分为保温墙板和非保温墙板；
按所用材料可分为钢筋混凝土、陶粒混凝土、加气混凝土、膨胀蛭石混凝土和矿渣混凝土等混凝土材料类墙板，以及用普通混凝土板、石棉水泥板及铝和不锈钢等金属薄板夹以矿棉毡、玻璃棉毡、泡沫塑料或各种蜂窝板等轻质保温材料构成的复合材料类墙板等；
19.5.1.3 板材墙面
板材墙如按其所在墙面位置不同，可分为檐口板、窗上板、窗框板、窗下板、一般板、山尖板、勒脚板、女儿墙板等。?
（2）墙板的布置 ?
墙板在墙面上的布置方式，最广泛采用的是横向布置，其次是混合布置，竖向布置采用较少。?
①横向布置，如图19.25（a）、（b）所示。?
②竖向布置，如图19.25（d）所示。?
③混合布置，如图19.25（c）所示。
山墙墙身部位墙板布置方式与侧墙相同，山尖部位随屋顶外形可布置成台阶形、人字形、折线形等，如图19.26所示。
（3）墙板的规格?
单层厂房的基本板长度符合我国《厂房建筑模数协调标准》（GBJ 6—86）的规定，并考虑山墙抗风柱的设置情况，一般把板长定为4500mm、6000mm、7500mm、12000mm等数种。?
基本板高度符合3M标准，规定为1800mm、1500mm、1200mm和900mm四种。
图19.25 墙板布置方式?
（a）横向布置（有带窗板）；（b）横向布置（通长带形窗）；
（c）混合布置；（d）竖向布置
图 19.26 山墙山尖墙板布置
（a）台阶形；（b）人字形；（c）折线形
（1）石棉水泥波瓦墙?
石棉水泥波瓦与厂房骨架的连接通常是通过连接件悬挂在连系梁上，如图19.27所示。
连系梁垂直方向的间距应与瓦长相适应，瓦缝上下搭接不小于100mm，左右搭接为一个瓦垅，搭缝应与多雨季节主导风向相顺，勿使风倒灌。为避免雨水冲蚀和碰撞损坏，墙的转角、大门洞口以及勒脚等部位可用砖或砌块砌筑。?
19.5.1.4 轻质板材墙
（2）压型钢板墙 ?
压型钢板墙板是靠固定在柱上的水平墙梁固定的。墙梁与连系梁相似，但采用型钢（槽钢或角钢）制作。
墙梁与柱的固结有预埋钢板焊接或螺栓连接两种，如图19.28所示。压型钢板与墙梁的连接是在压型钢板上钻6.5mm的孔洞，然后用钩头螺栓固定在墙梁上，也可采用木螺丝或拉铆钉固定，如图19.29所示。外墙转角和有伸缩缝处的细部构造如图19.30所示。
图19.27 石棉水泥波瓦墙板连接构造
图19.28 墙梁与柱的连接
图19.29 压型钢板上下的搭接
（a）压型墙板在梁上部；（b）压型墙板在梁下；（c）勒脚部位
图19.30 压型钢板墙板转角和伸缩缝处
炎热地区一些热加工车间（如炼钢等）和某些化工车间常采用开敞或半开敞式外墙，其外墙构造主要就是挡雨板的构造。常用的有：?
（1）石棉水泥波瓦挡雨板 图19.31（a）即其构造示例。?
（2）钢筋混凝土挡雨板 如图19.31（b）、（c）所示。?
19.5.1.5 开敞式外墙
图19.31 挡雨板构造示例?
