1 制图的基本知识
　　本章主要介绍《房屋建筑制图统一标准》（GB/T 50001—2001）的基本内容，即图纸幅面、图线、文字、比例、尺寸标注；手工绘图的常用工具与仪器的使用方法和维护方法；制图的方法与步骤。
本章提要
本 章 内 容
1.1 制图的基本标准
1.2 手工绘图的工具和仪器
1.3 绘图的方法与步骤　
1.2 手工绘图的工具和仪器

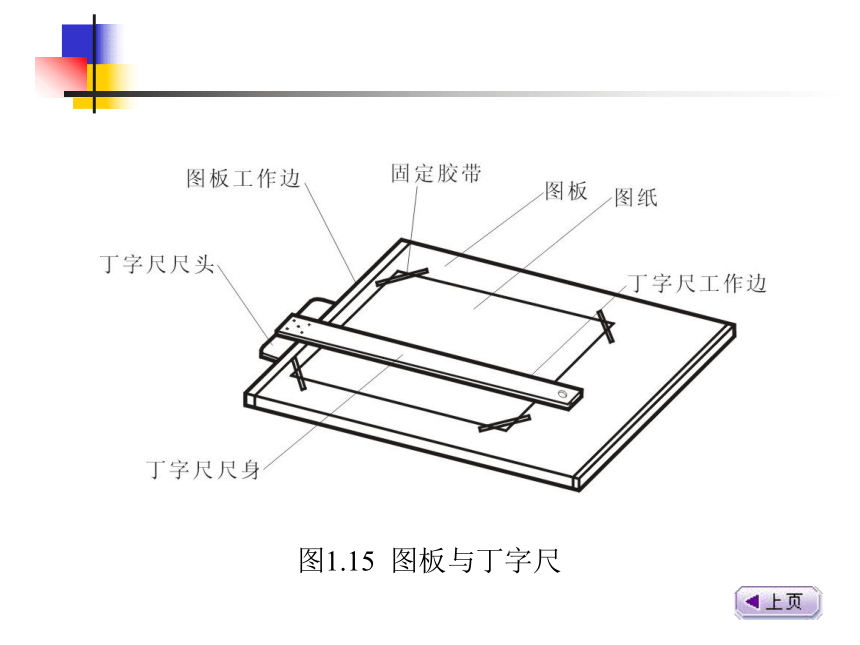

绘图板简称图板，用胶合板制作，作用是固定图纸。要求板面平整光滑，有一定的弹性，由于丁字尺在边框上滑行，边框应平直。如图1.15所示。图板是木制品，用后应妥善保存，既不能曝晒，也不能在潮湿的环境中存放。
1.2.1 图板、丁字尺和三角板
1.2.1.1 图板
图1.15 图板与丁字尺

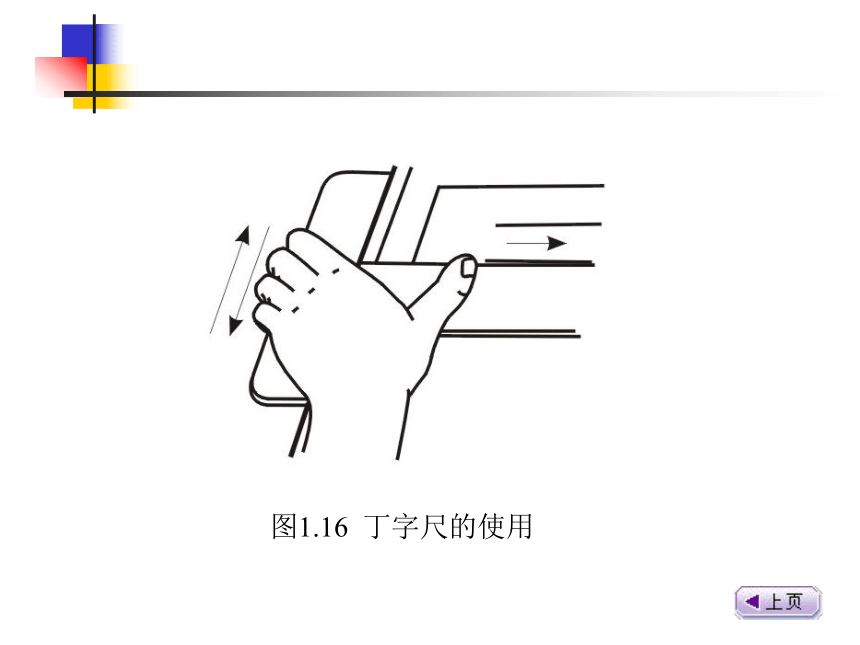

丁字尺由互相垂直的尺头和尺身两部分组成。其作用是画水平线。使用时，左手握住尺头使其紧靠图板左边，并推移至需要的位置，右手握笔沿丁字尺工作边从左向右画水平线，如图1.16所示。丁字尺用后应将其挂起来，以防损坏。
1.2.1.2 丁字尺
图1.16 丁字尺的使用

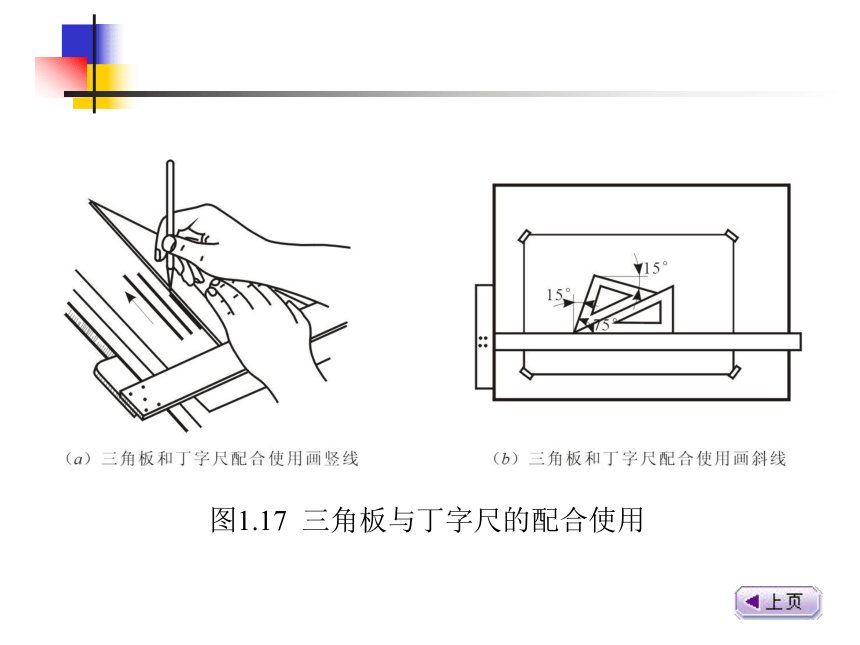

绘图用的三角板是两块直角三角板，一块45°×45°×90°，另一块30°×60°×90°，其作用是配合丁字尺画竖线和斜线。画线时，使丁字尺尺头与图板工作边靠紧，三角板与丁字尺靠紧，左手按住三角板和丁字尺，右手画竖线和斜线，如图1.17所示。?
1.2.1.3 三角板
图1.17 三角板与丁字尺的配合使用

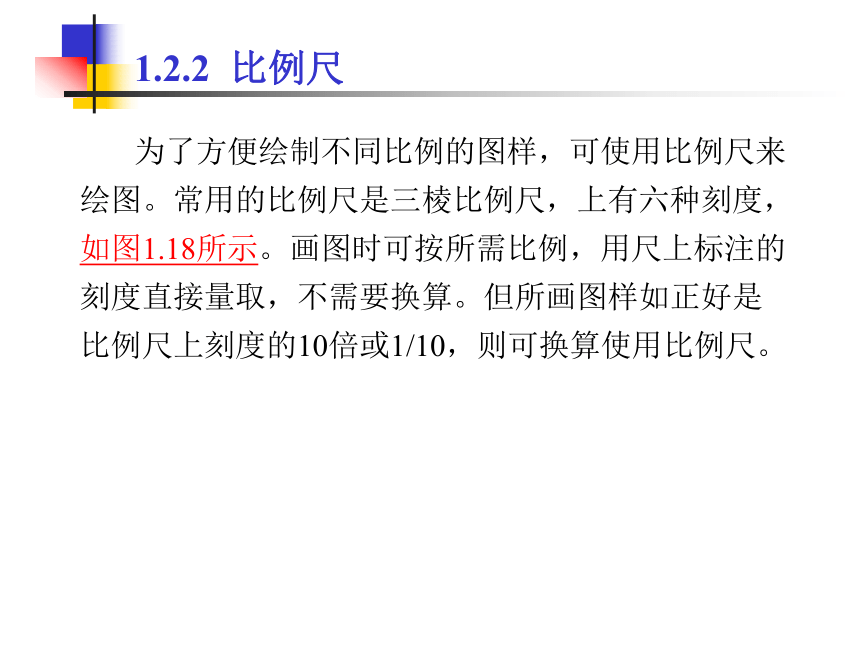

为了方便绘制不同比例的图样，可使用比例尺来绘图。常用的比例尺是三棱比例尺，上有六种刻度，如图1.18所示。画图时可按所需比例，用尺上标注的刻度直接量取，不需要换算。但所画图样如正好是比例尺上刻度的10倍或1/10，则可换算使用比例尺。
1.2.2 比例尺
图1.18 比例尺
圆规是画圆及圆弧的工具。
画圆时，首先调整好钢针和铅芯，使钢针和铅芯并拢时钢针略长于铅芯。再取好半径，右手食指和拇指捏好圆规旋柄，左手协助将针尖对准圆心，顺时针旋转。转动时圆规可稍向画线方向倾斜，如图1.19所示。画较大圆时，应加延伸杆，使圆规两端都与纸面垂直。
1.2.3 圆规
图1.19 圆规的用法
绘图墨线笔的作用是画墨线或描图，由针管、通针、吸墨管和笔套组成，如图1.20所示。
针管直径有0.2~1.2mm粗细不同的规格。画线时针管笔应略向画线方向倾斜，发现下水不畅时，应上下晃动笔杆，使通针将针管内的堵塞物穿通。绘图墨线笔应使用专用墨水，用完后立即清洗针管，以防堵塞。?
1.2.4 绘图墨线笔
图1.20 绘图墨线笔
为了提高制图速度和质量，将图样上常用的符号、图形刻在有机玻璃板上，做成模板，方便使用。
模板的种类很多，如建筑模板、家具模板、结构模板、给排水模板等，图1.21所示是建筑模板。
1.2.5 建筑模板
图1.21 建筑模板
修改图线时，为了防止擦除错误图线时影响相邻图线的完整性而使用擦图片。使用时将其覆盖在要修改的图线上，使修改的图线露出来，擦掉重画。如图1.22所示。
1.2.6 其他用品
1.2.6.1 擦图片
图1.22 擦图片
画图用的铅笔是专用的绘图铅笔，有软硬之分，分别有B，2B，…，6B及H，2H，…，6H以及HB等。
铅笔通常应削成锥形或扁平形，铅芯长6~8mm，上面锥形部分为20~25mm。画图时，应使铅笔垂直纸面，向运动方向倾斜75°，如图1.23所示。?
1.2.6.2 铅笔
图1.23 铅笔的使用
1.3 绘图的方法与步骤
（1）准备好所用的工具和仪器，并将工具、仪器擦拭干净。?
（2）将图纸固定在图板的左下方，使图纸的左方和下方留有一个丁字尺的宽度。
1.3.1 做好准备工作
（1）根据国标规定先画好图框线和标题栏的外轮廓。?
（2）根据所绘图样的大小、比例、数量进行合理的图面布置，如图形有中心线，应先画中心线，并注意给尺寸标注留有足够的位置。?
（3）画图形的主要轮廓线，由大到小，由整体到局部，直至画出所有轮廓线。为了方便修改，底图的图线应轻而淡，能定出图形的形状和大小即可。?
1.3.2 画底图
（4）画尺寸界线、尺寸线以及其他符号。?
（5）最后仔细检查底图，擦去多余的底稿图线。
（1）先加深图样，按照水平线从上到下，垂直线从左到右的顺序一次完成。
（2）加深尺寸界线、尺寸线、画尺寸起止符号，写尺寸数字。?
（3）写图名、比例及文字说明。?
（4）画标题栏，并填写标题栏内的文字。?
（5）加深图框线。?
1.3.3 铅笔加深
为了满足工程上同时使用多套图纸的要求，用描图笔将图样描绘在描图纸上，作为底图，可复制多套施工图。描图的步骤与铅笔加深基本相同，如描图中出现错误，应等墨线干了以后，用刀片刮去需要修改的部分，当修整后必须在原处画线时，应将修整的部位用光滑坚实的东西压实、磨平，重新画线。?
1.3.4 描图
