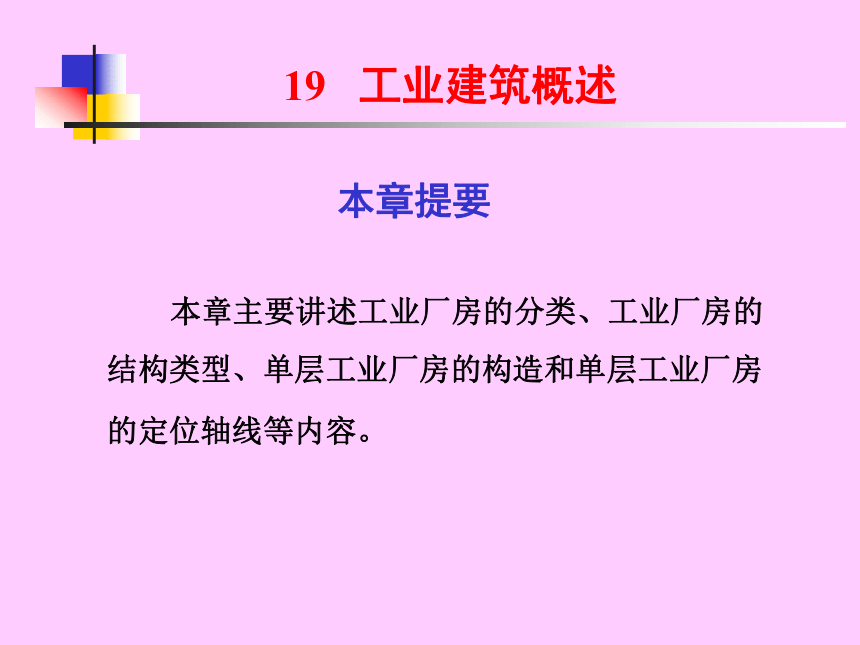

19 工业建筑概述
本章主要讲述工业厂房的分类、工业厂房的结构类型、单层工业厂房的构造和单层工业厂房的定位轴线等内容。
本章提要
本 章 内 容
19.1 工业建筑的分类
19.2 单层工业厂房结构组成和类型
19.3 单层厂房内部起重运输设备
19.4 单层工业厂房定位轴线
19.5 单层工业厂房的构造

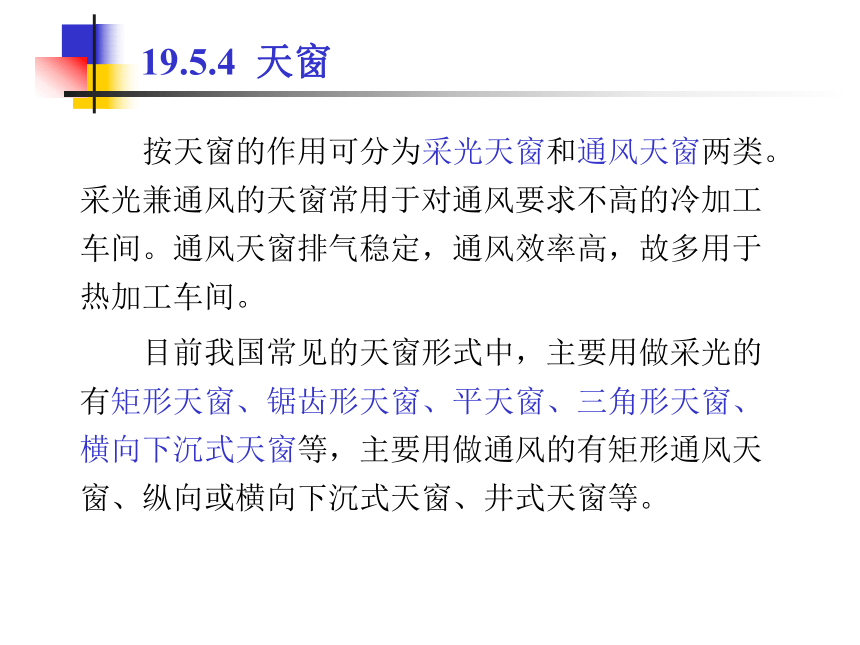

按天窗的作用可分为采光天窗和通风天窗两类。采光兼通风的天窗常用于对通风要求不高的冷加工车间。通风天窗排气稳定，通风效率高，故多用于热加工车间。
目前我国常见的天窗形式中，主要用做采光的有矩形天窗、锯齿形天窗、平天窗、三角形天窗、横向下沉式天窗等，主要用做通风的有矩形通风天窗、纵向或横向下沉式天窗、井式天窗等。
19.5.4 天窗

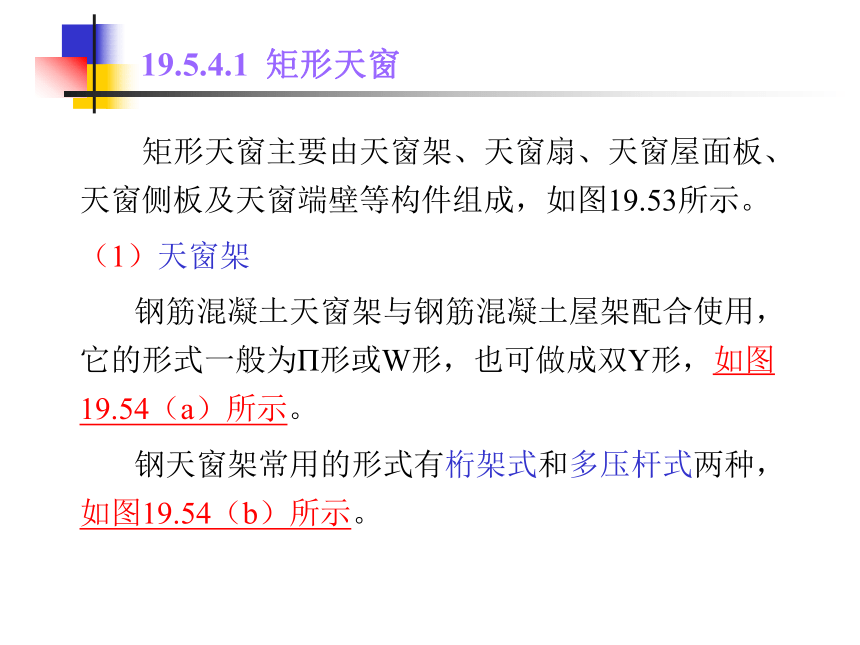

矩形天窗主要由天窗架、天窗扇、天窗屋面板、天窗侧板及天窗端壁等构件组成，如图19.53所示。
（1）天窗架?
钢筋混凝土天窗架与钢筋混凝土屋架配合使用，它的形式一般为Π形或W形，也可做成双Y形，如图19.54（a）所示。?
钢天窗架常用的形式有桁架式和多压杆式两种，如图19.54（b）所示。?
19.5.4.1 矩形天窗

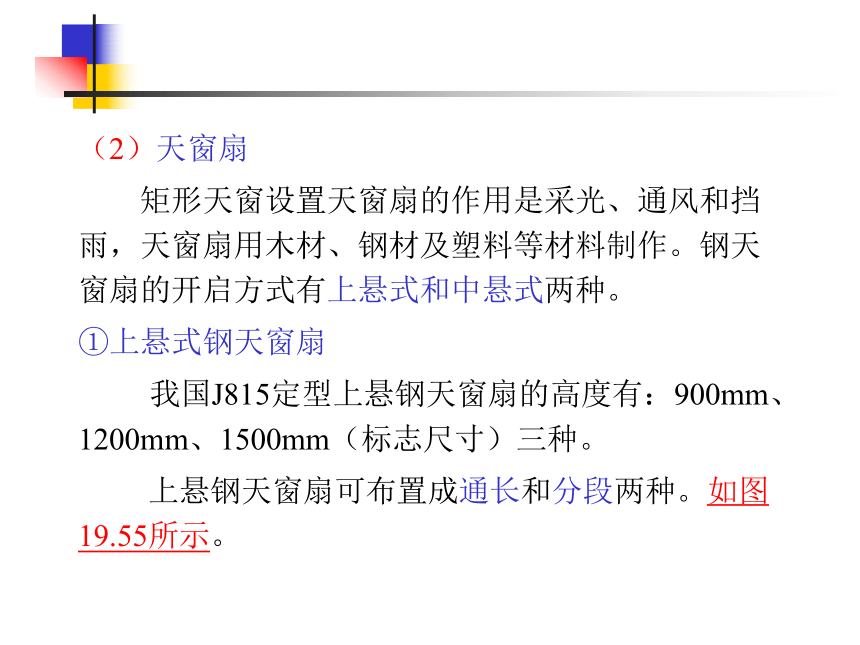

（2）天窗扇?
矩形天窗设置天窗扇的作用是采光、通风和挡雨，天窗扇用木材、钢材及塑料等材料制作。钢天窗扇的开启方式有上悬式和中悬式两种。
①上悬式钢天窗扇?
我国J815定型上悬钢天窗扇的高度有：900mm、1200mm、1500mm（标志尺寸）三种。?
上悬钢天窗扇可布置成通长和分段两种。如图19.55所示。

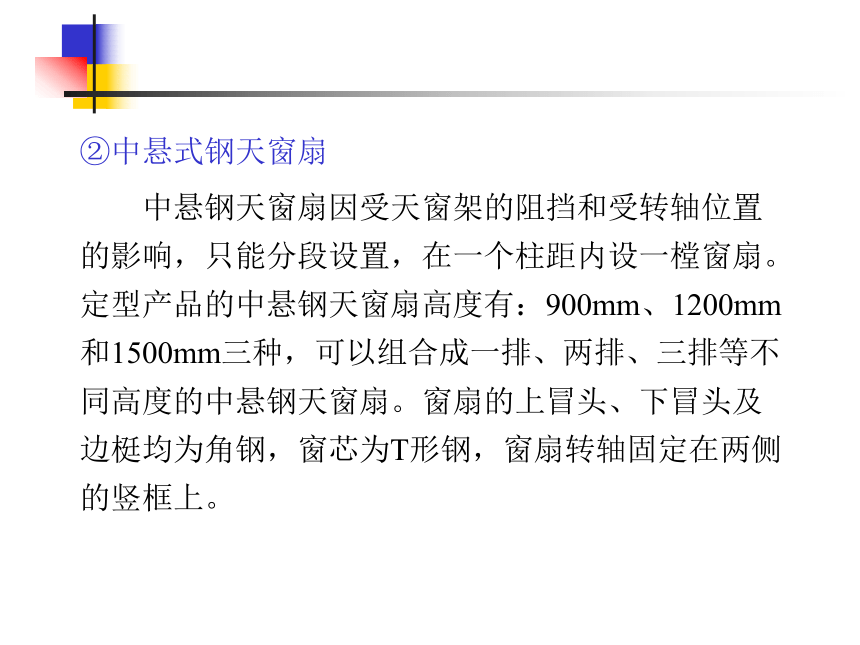

②中悬式钢天窗扇?
中悬钢天窗扇因受天窗架的阻挡和受转轴位置的影响，只能分段设置，在一个柱距内设一樘窗扇。定型产品的中悬钢天窗扇高度有：900mm、1200mm和1500mm三种，可以组合成一排、两排、三排等不同高度的中悬钢天窗扇。窗扇的上冒头、下冒头及边梃均为角钢，窗芯为T形钢，窗扇转轴固定在两侧的竖框上。?

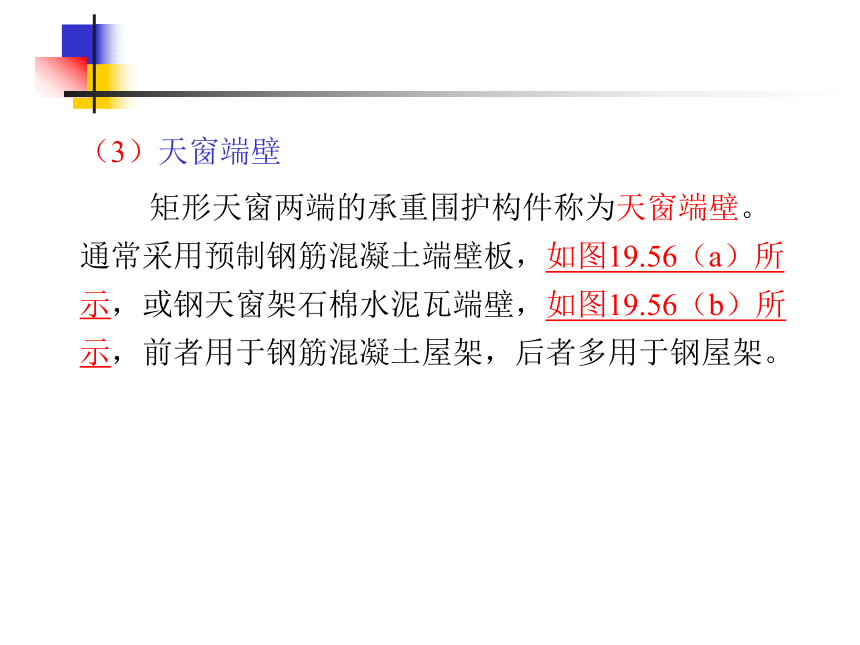

（3）天窗端壁?
矩形天窗两端的承重围护构件称为天窗端壁。通常采用预制钢筋混凝土端壁板，如图19.56（a）所示，或钢天窗架石棉水泥瓦端壁，如图19.56（b）所示，前者用于钢筋混凝土屋架，后者多用于钢屋架。

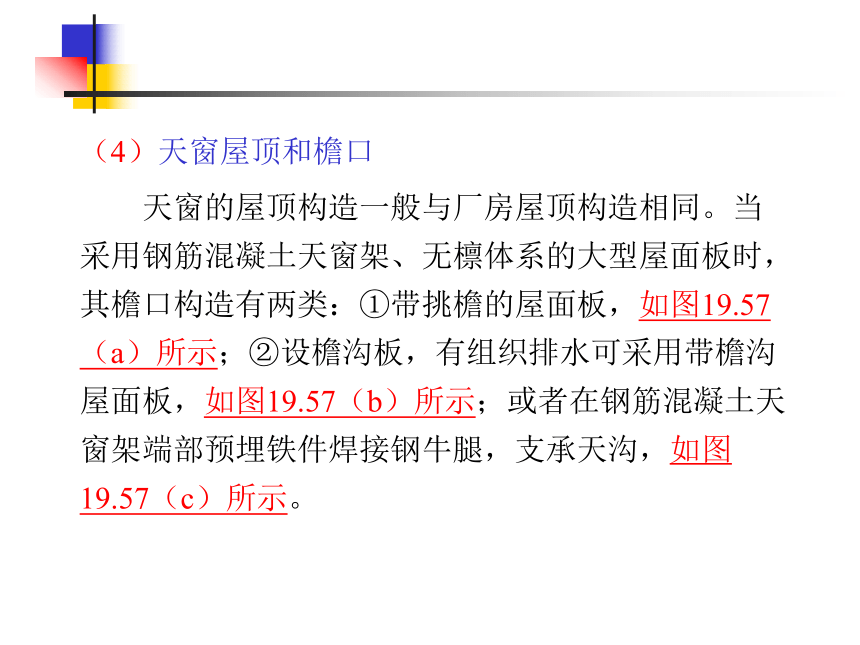

（4）天窗屋顶和檐口?
天窗的屋顶构造一般与厂房屋顶构造相同。当采用钢筋混凝土天窗架、无檩体系的大型屋面板时，其檐口构造有两类：①带挑檐的屋面板，如图19.57（a）所示；②设檐沟板，有组织排水可采用带檐沟屋面板，如图19.57（b）所示；或者在钢筋混凝土天窗架端部预埋铁件焊接钢牛腿，支承天沟，如图19.57（c）所示。?
（5）天窗侧板?
在天窗扇下部需设置天窗侧板，侧板的形式应与屋面板构造相适应。当采用钢筋混凝土门字形天窗架、钢筋混凝土大型屋面板时，侧板采用长度与天窗架间距相同的钢筋混凝土槽板，如图19.58（a）所示。图19.58（b）是采用钢筋混凝土小型侧板，小型侧板一端支承在屋面上，另一端靠在天窗窗框角钢下档的外侧。?
当屋面为有檩体系时，侧板常采用石棉瓦、压型钢板等轻质材料，如图19.59所示。?

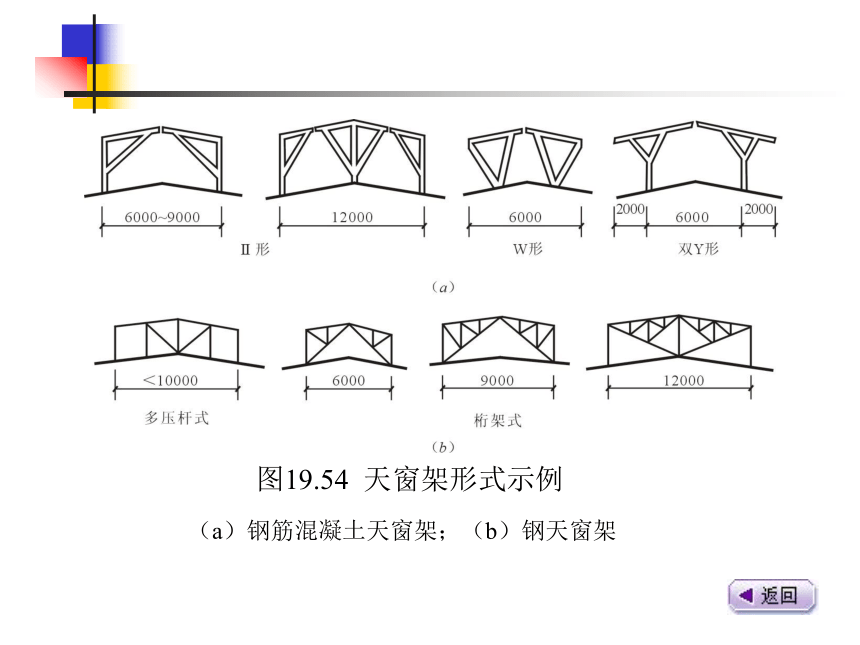

图19.54 天窗架形式示例
（a）钢筋混凝土天窗架；（b）钢天窗架

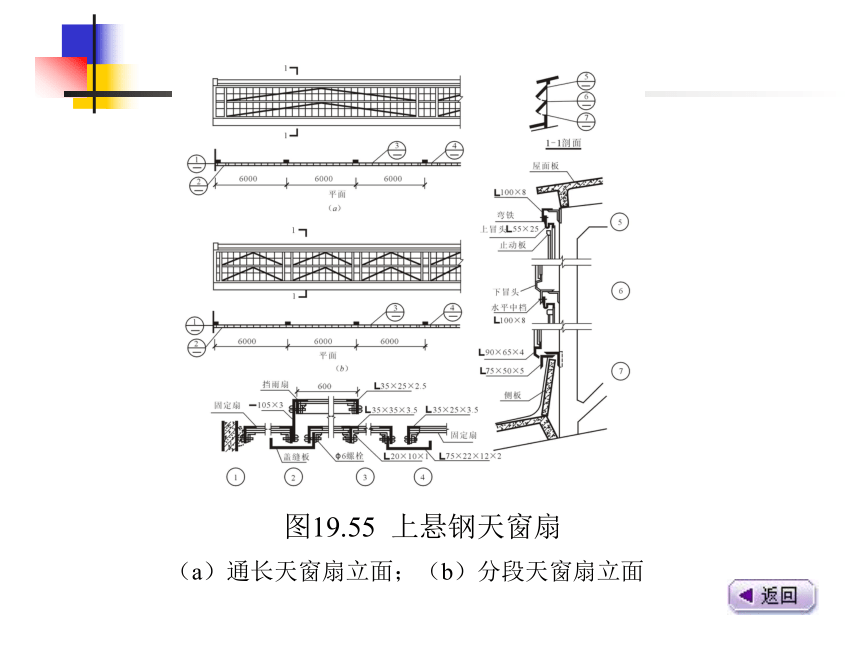

图19.55 上悬钢天窗扇
（a）通长天窗扇立面；（b）分段天窗扇立面

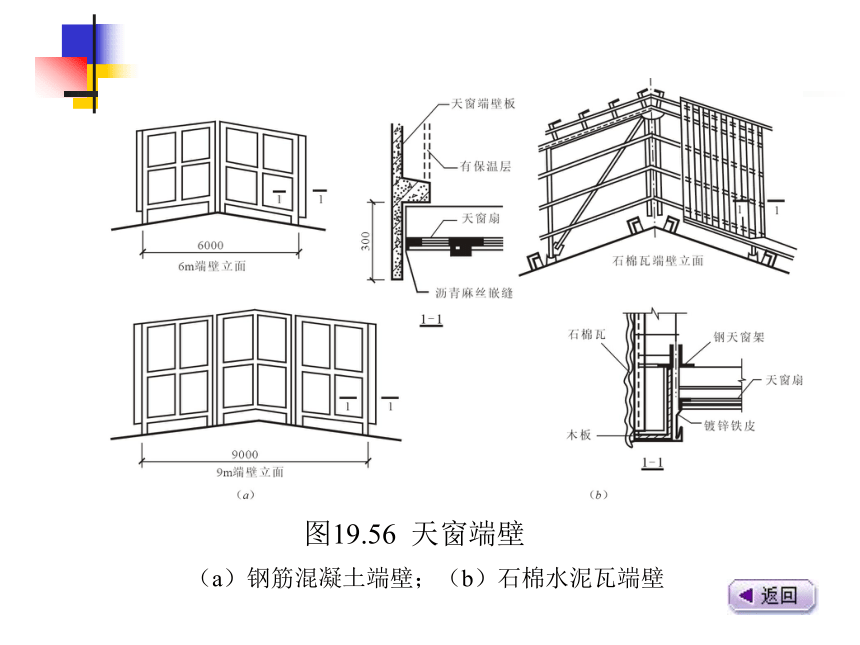

图19.56 天窗端壁
（a）钢筋混凝土端壁；（b）石棉水泥瓦端壁
图19.57 钢筋混凝土天窗檐口
（a）挑檐板；（b）带檐沟屋面板；（c）牛腿支承檐沟板
图19.58 钢筋混凝土侧板?
（a）槽形侧板；（b）小型侧板
图19.59 钢天窗架轻质侧板
（1）平天窗类型?
平天窗的类型有采光罩、采光板和采光带三种，如图19.60所示。?
采光罩是在屋面板孔洞上设置锥形、弧形透光材料，图19.60（a）为弧形采光罩。?
采光板是在屋面板的孔洞上设置平板透光材料，如图19.60（b）所示。?
采光带是在屋面的通长孔洞上设置平板透光材料，图19.60（c）所示。?
19.5.4.2 平天窗
（2）平天窗的构造?
平天窗类型虽然很多，但其构造要点基本相同，即井壁、横档、透光材料的选择及搭接、防眩光、安全保护、通风措施等。图19.61是平天窗（采光板）的构造。
①井壁构造 平天窗采光口的边框称为井壁。
a?整浇井壁（图19.62（a））
b?预制井壁（图19.62（b）） ?
②玻璃搭接构造 平天窗的透光材料主要采用玻璃。当平天窗采用两块或两块以上玻璃时，玻璃之间必须搭接，其方法有卡钩不封口搭接、水泥砂浆封口搭接、塑料管封口搭接和油膏或油灰封口搭接四种，如图19.63所示。
图19.64（a）为钢横档，T形断面，玻璃与横档用油膏粘结，玻璃上表面两端部用油灰填缝防水。图19.64（b）为钢筋混凝土横档，玻璃与横档的结合及填缝均用油膏，采用双层玻璃以增大热阻。 ?
③透光材料及安全措施
透光材料可采用玻璃、有机玻璃和玻璃钢等，主要是玻璃，如压花夹丝玻璃、钢化玻璃，此种玻璃破碎后碎片不会坠落伤人。当采用磨砂玻璃、乳白玻璃、压花玻璃、吸热玻璃时，在其下设金属安全网，如图19.64（a）所示。?
图19.60 平天窗的各种形式?
（a）采光罩；（b）采光板的形式和组成；（c）采光带
图19.61 平天窗（采光板）的构造组成
图19.62 钢筋混凝土井壁构造
（a）整浇井壁（有保温要求）；（b）预制井壁（无保温要求）
图19.63 上下玻璃搭接构造
图19.64 平天窗横档构造
图19.64 平天窗横档构造
（1）地面的组成?
厂房地面的组成与民用建筑基本相同，一般由面层、垫层和基层组成。
当面层材料为块状材料或地面有特殊使用要求时，还应增加一些附加层，如结合层、防水层、防潮层、保温层和防腐蚀层等。
19.5.5 地面及其他设施
19.5.5.1 地面
（2）地面的类型?
①单层整体地面 这种地面是将面层和垫层合为一层，通常由夯实的粘土、灰土、三合土等直接铺设在基层上。这种地面造价低，施工方便，耐高温，易修补，故可用于某些高温车间。?
②多层整体地面 这种地面面层厚度小，能在满足使用的条件下节约面层材料，用加大垫层厚度来满足力学要求。材料的选用应根据生产状况、荷载大小等诸多方面因素决定。
多层整体地面又可分为：?
a．水泥砂浆地面
b．水磨石地面
c．混凝土地面
d．沥青砂浆及沥青混凝土地面
e．水玻璃混凝土地面
f．菱苦土地面
③块材、板材地面 这类地面系用各种砖、石、混凝土预制块等材料铺设而成，其特点是承载力较大，维修方便。可分为：
a．砖、石地面
b．混凝土板地面
c．铸铁板地面
d．地砖及陶板地面
图19.65为几种常见工业厂房地面的构造做法。
图19.65 常见工业厂房地面的构造做法
（1）地沟?
在厂房建筑中，地沟是为了容纳各种管道，如电缆、采暖、压缩空气、蒸汽等管道而设置的。地沟由底板、沟壁和盖板组成，常用的材料有砖和混凝土。砖砌沟壁一般为120~140mm，厚度一般不小于240mm，应做防潮处理。如图19.66所示。?
19.5.5.2 地沟、坡道、散水
（2）坡道?
厂房的室内外高差一般为150mm左右，为便于各种车辆通行，一般在厂房门外设混凝土坡道。坡道的坡度一般为8%~15%，大于10%时坡面应做齿槽防滑。坡道左右应宽出大门300~500mm，比雨篷宽度小150mm左右。坡道与墙体交接处应留出10mm的缝隙。?
（3）散水?
为排除雨水及保护地基不受雨水侵袭，在厂房四周应做散水，其宽度应比无组织排水挑檐宽出300mm左右，通常为600～1000mm，湿陷性黄土地区宽度应不小于1200mm，坡度为3%~5%。?
在雨量较多地区，为有效地排除雨水和地面水，防止雨水乱流而污染环境，厂房四周应做明沟，并与地下排水管网接通。
（4）交界缝?
交界缝指建筑中不同材料的地面交接的处理。由于缝两边材料的不同，接缝处易遭破坏，故需在构造上采取措施。当面层为水泥砂浆等脆性材料时，常在边缘处预埋角钢作护边处理，如图19.67（a）所示。当接缝两边均为砂、矿渣等非刚性垫层时，常设置混凝土块进行加固，如图19.67（b）所示。?
在厂房的运输中，常直接将铁轨铺设在车间内。为了不妨碍其他运输车与行人的通行，铁轨顶面应与地面相平。在有轨道的区域内，宜铺设砖、石或混凝土块等，以便于更换轨枕，并在轨道内侧留一道轮缘边槽。为防止轨道两旁的地面被掀动，可在靠近轨道的边缘处设置混凝土块以增强其稳定性，如图19.68所示。
图19.66 地沟及盖板
（a）砖砌地沟；（b）混凝土地沟
图19.67 地面接缝处理?
（a）预埋角钢作护边处理；（b）混凝土块进行加固
图19.68 地面与铁轨的接缝处理
