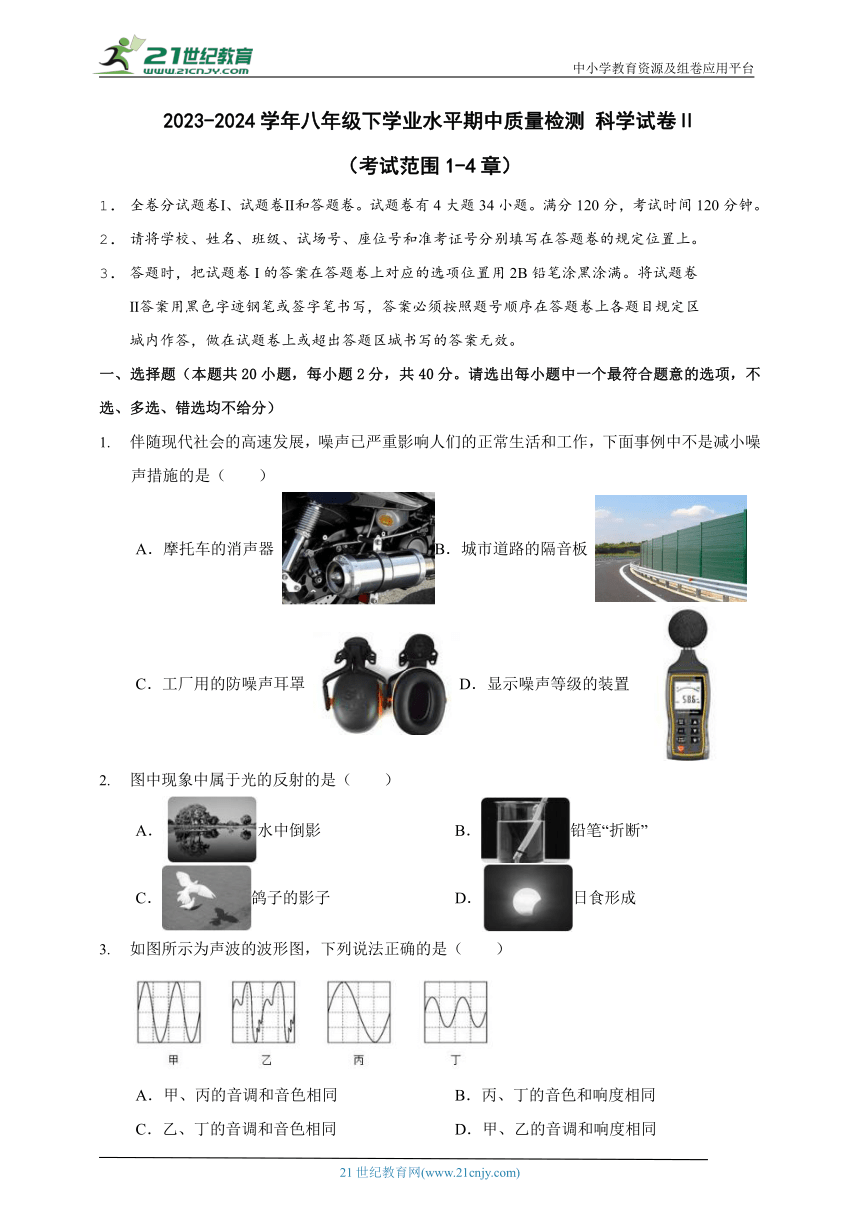

2023-2024学年八年级下学业水平期中质量检测 科学试卷Ⅱ
（考试范围1-4章）
1. 全卷分试题卷Ⅰ、试题卷Ⅱ和答题卷。试题卷有4大题34小题。满分120分，考试时间120分钟。
2. 请将学校、姓名、班级、试场号、座位号和准考证号分别填写在答题卷的规定位置上。
3. 答题时，把试题卷I的答案在答题卷上对应的选项位置用2B铅笔涂黑涂满。将试题卷
Ⅱ答案用黑色字迹钢笔或签字笔书写，答案必须按照题号顺序在答题卷上各题目规定区
城内作答，做在试题卷上或超出答题区城书写的答案无效。
一、选择题（本题共20小题，每小题2分，共40分。请选出每小题中一个最符合题意的选项，不选、多选、错选均不给分）
1. 伴随现代社会的高速发展，噪声已严重影响人们的正常生活和工作，下面事例中不是减小噪声措施的是（　　）
A．摩托车的消声器 B．城市道路的隔音板
C．工厂用的防噪声耳罩 D．显示噪声等级的装置
2. 图中现象中属于光的反射的是（　　）
A．水中倒影 B．铅笔“折断”
C．鸽子的影子 D．日食形成
3. 如图所示为声波的波形图，下列说法正确的是（　　）
A．甲、丙的音调和音色相同 B．丙、丁的音色和响度相同
C．乙、丁的音调和音色相同 D．甲、乙的音调和响度相同
4. 如图是一种叫“拇指琴”的乐器，它主要因用拇指拨动琴体上的薄片而得名。通过拨动长短不同的薄片来进行演奏。下列有关说法错误的是（　　）
A. 拇指琴在弹奏前需要校准音调。校准音调的过程中，必须保证拨动的力度一致
B. 我们能通过听的方式来判断出是“拇指琴”的声音，是根据音色来判断的
C. 拇指琴的薄片越长，拨动时的振动频率越低，音调越低
D. 拇指琴在演奏过程中依靠薄片振动而发声
5. 如图所示，一只白鹭在水面上方飞行，小科在湖边看到水中也有一只“白鹭”在飞翔，以下说法正确的是（　　）
A. 水中的“白鹭”是虚像
B. 水中的“白鹭”是由于光的折射形成的
C. 若白鹭靠近水面时，则水中的“白鹭”变小
D. 水中的“白鹭”比空中的白鹭距离水面更近
第5题 第6题
6. 如图是通过车内后视镜(平面镜)观察到后方汽车的情景，下列有关说法正确的是（　　）
A. 所看到的汽车的像是实像
B. 该后视镜对光线不会产生会聚作用
C. 当后方车靠近时该后视镜中的像会变大
D. 能从后视镜观察后方汽车的像是由于光的折射
7. 四个悬挂着的泡沫小球，静止时的位置关系如图所示，下列说法正确的是（　　）
A．A球与C球一定带有异种电荷 B．B球与C球一定带的异种电荷
C．B球与D球一定带有同种电荷 D．D球可能带电，也可能不带电
8. 下列四幅图中，表示近视成因和矫正方法的分别是（　　）
A．②① B．③① C．②④ D．③④
9. 下列四幅图中有关现象说法正确的是（　　）
A．图甲，高气压区一般情况下多晴朗干燥天气
B．图乙，两个小灯泡属于同一条干路，是串联
C．图丙，闭合回路导线中的自由电子总是从电源正极流向负极
D．图丁，验电器的金属箔片张开是因为带了异种电荷
10. 小余用如图所示的装置模拟眼睛，探究远视眼的视力矫正方法。烧瓶中的着色液体相当于玻璃体，烧瓶左侧的凸透镜相当于晶状体，右侧内壁相当于视网膜。下列光路图能正确说明远视眼矫正原理的是（　　）
A．B．C．D．
11. 若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（　　）
A．水平向右移动 B．水平向左移动
C．竖直向上移动 D．竖直向下移动
第11题 第12题

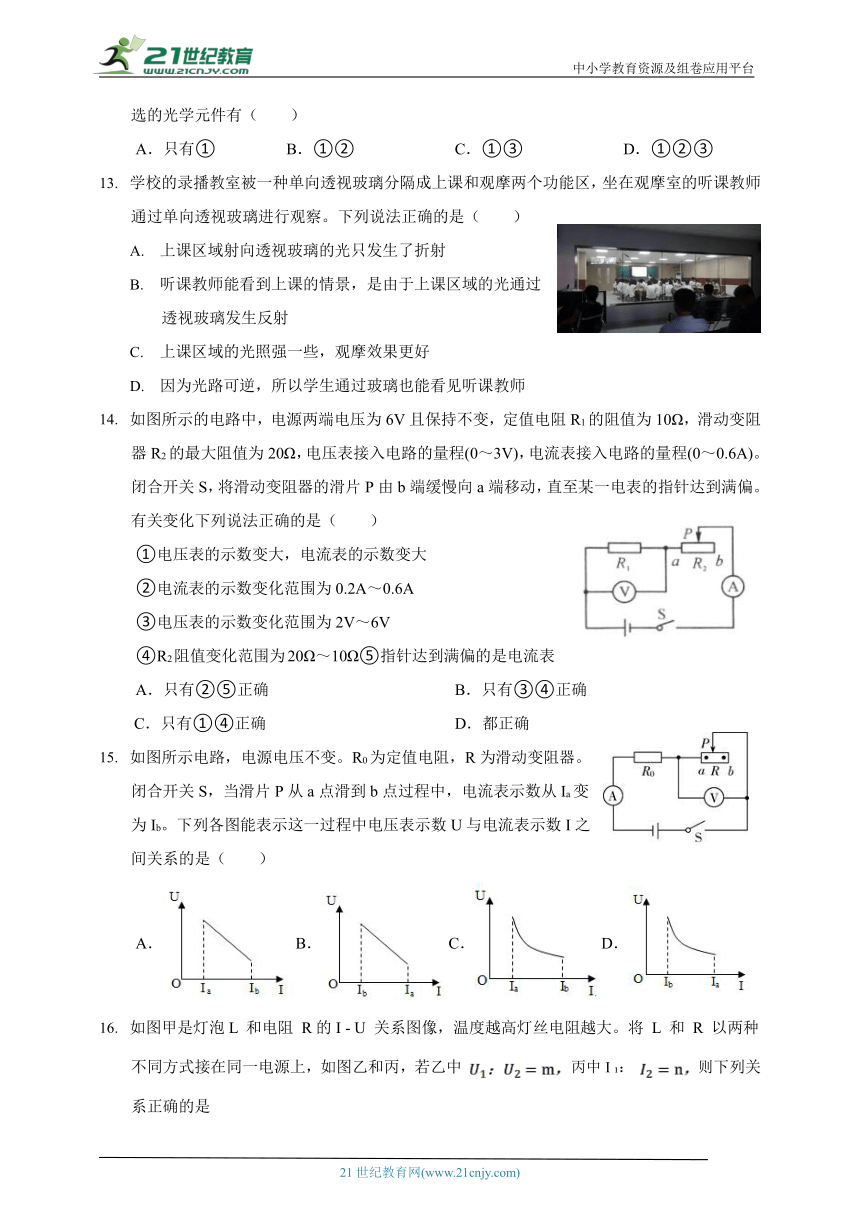

12. 现有以下3种光学元件：①平面镜②凸透镜③凹透镜，根据如图所示情况判断，方框内可选的光学元件有（　　）
A．只有① B．①② C．①③ D．①②③
13. 学校的录播教室被一种单向透视玻璃分隔成上课和观摩两个功能区，坐在观摩室的听课教师通过单向透视玻璃进行观察。下列说法正确的是（　　）
A. 上课区域射向透视玻璃的光只发生了折射
B. 听课教师能看到上课的情景，是由于上课区域的光通过透视玻璃发生反射
C. 上课区域的光照强一些，观摩效果更好
D. 因为光路可逆，所以学生通过玻璃也能看见听课教师
14. 如图所示的电路中，电源两端电压为6V且保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程(0～3V)，电流表接入电路的量程(0～0.6A)。闭合开关S，将滑动变阻器的滑片P由b端缓慢向a端移动，直至某一电表的指针达到满偏。有关变化下列说法正确的是（　　）
①电压表的示数变大，电流表的示数变大
②电流表的示数变化范围为0.2A～0.6A
③电压表的示数变化范围为2V～6V
④R2阻值变化范围为20Ω～10Ω⑤指针达到满偏的是电流表
A．只有②⑤正确 B．只有③④正确
C．只有①④正确 D．都正确
15. 如图所示电路，电源电压不变。R0为定值电阻，R为滑动变阻器。闭合开关S，当滑片P从a点滑到b点过程中，电流表示数从Ia变为Ib。下列各图能表示这一过程中电压表示数U与电流表示数I之间关系的是（　　）
A．B．C．D．
16. 如图甲是灯泡L 和电阻 R的I - U 关系图像，温度越高灯丝电阻越大。将 L 和 R 以两种不同方式接在同一电源上，如图乙和丙，若乙中 丙中I ： 则下列关系正确的是
A．m=n B．m=1/n C．m>1/n D．m<1/n
17. 如图所示，小科在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，找一个角度使自己刚好看不到硬币的最右端A点（如图一）。在同学逐渐把水加入到杯中的过程中，硬币上的B点（如图二）和C点（如图三）能先后被看到。下列判断错误的是（　　）
A. 实验中应保持眼睛和杯子的位置不变
B. 一开始“看不到A点”是由于光在均匀介质中沿直线传播
C. “又看见了”是由于光从空气斜射入水中时发生了折射
D. 刚看到B点时的入射角αB等于刚看到C点时的入射角αC
18. 小科用如图所示电路探究电流与电阻的关系，按图连接电路，闭合开 关后，小科发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各点，当接触到d时，电压表开始有示数且为电源电压，电流表仍为0，经进一步检查，电流表及各接线处均完好，则电路的故障是（　　）
A．仅滑动变阻器断路 B．仅电阻R断路
C．滑动变阻器、电阻R均断路 D．滑动变阻器短路、电阻R断路
19. 图甲是透过空玻璃杯观察到的玻璃杯后白纸上的箭头方向；逐渐向杯中加入半杯水，水静止时观察到箭头的方向发生了变化，如图乙所示。下列说法正确的是（　　）
A. 甲、乙都是光的反射形成的实像
B. 甲、乙都是光的折射形成的虚像
C. 甲是光的折射形成的实像，乙是光的折射形成的虛像
D. 甲是光的折射形成的虚像，乙是光的折射形成的实像
20. 如图甲所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图乙所示。已知R1=10Ω，则下列判断正确的是（　　）
A. 电源电压为12V
B. GH导体的电阻为10Ω
C. 当电流表示数为0.5A时，x的值为31cm
D. P位于x=0cm时，R1两端的电压为4V
二、填空题（本题共7小题，每空2分，共34分）
21. 随着人们对住宅功能标准的不断提高，门窗玻璃由普通玻璃改用双层真空玻璃，如图所示。这种玻璃不影响采光但却能起到减弱噪声的效果，双层真空玻璃是利用真空　 的原理，从　 　减弱噪声。
22. 请用学过的光学知识回答下列问题。
(1) 如图是人类首次拍到猩猩使用工具捕猎的情景。为了捉到一条鱼，猩猩用矛拼命地刺向水里却没有成功，这主要是由于光的　 　现象，猩猩看到水中的鱼比实际位置要
(填“深”或“浅”)。
(2) 如图是光线在两种介质的界面处发生反射和折射的光路图，O点是入射点，介质是空气和玻璃。则界面的　 　边是空气，折射角的度数为　 　，反射角的度数为　 　。
23. 网络上有售卖一种车用的抬头显示器（简称HUD），它能将水平显示器上显示的重要车辆信息，如车速、油耗、导航等通过挡风玻璃（看作平面镜）成像，避免驾驶员低头看仪表而造成事故，图乙为其工作原理图。
(1) 驾驶员看到的像是由于光的　 　形成的（填“反射” 或“折射”），成的是　 　（填“实像” 或“虚像”）。
(2) 如果成像位置太低，可将显示器适当　 　（填“靠近” 或“远离”）挡风玻璃。
24. 电路元件A和B，其U-I图像如图所示。若A和B串联，电路中电流为0.2A时，电源电压为　 　V；若A和B并联在电压为3V的电源两端，干路中电流为　 　 A。
25. 如图所示，电源电压保持不变，表①②同为电压表或电流表。若只闭合开关S1时，两灯均能发光，则表①②同为　 　；若开关S1、S2闭合后，两灯仍能发光，且表①②的示数之比为2：3，则灯丝电阻R1与R2之比为　 　。(不计温度对灯丝电阻的影响)
26. 小科同学在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上恰好成一清晰的像，生活中使用的　 　(选填“照相机”，“投影仪”或“放大镜”)就是利用这一成像规律来工作的。照相机拍完个人照后再拍集体照，则相机镜头与胶片的距离要　 　(选填“加长”或“缩短)。
27. 如图所示的电路，电源电压为12V且保持不变。当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5A，电阻R=　 　Ω。此时断开S1，电流表示数变为0.6A，则变阻器的最大电阻为　 　Ω。
三、实验探究题（本题共3小题，每空3分，共30分）
28. 小科为准确测定一只标有“12V”(灯泡正常发光所需电压)字样的灯泡正常发光时灯丝的电阻，按照如图甲电路开展实验，并将电压表和电流表的示数记录如图乙。研究图乙数据发现小灯泡的电阻并不是一个固定值，结合影响电阻的因素，小平认为可能是温度影响了小灯泡灯丝的电阻。他打破小灯泡的玻璃，将小灯泡的灯丝分别浸泡在0℃、26℃、60℃的蒸馏水恒温水浴中重复实验，得到如图丙的数据结果。
(1) 请写出闭合开关后，为测得小灯泡正常发光时电阻需进行的操作是　 　。
(2) 小平将小灯泡的灯丝浸泡在不同温度下的恒温水浴中进行实验，水对实验是否有影响？对此同学们展开讨论，小明认为基本没有影响，他的理由是基于蒸馏水　 　。
(3) 小平认为小灯泡通电后，当加在灯泡两端的电压介于2V-12V之间时，小灯泡的产热和散热基本达到平衡，他提出此观点的依据是　 　。
29. 在“探究凸透镜的成像特点”实验中，小科用光具座、凸透镜、“F”形光源和不透明光屏等器材进行探究，过程如下。
(1) 将光源、凸透镜和光屏放在光具座上，打开光源，调整凸透镜和光屏的高度，使“F"形光源中心、透镜中心和光屏的中心大致在　 　。
(2) 为便于比较在光屏上所得实像与发光体“F”的大小关系，小科在光屏中心用黑笔画出一个与光源等大的比较物“F”，请你帮他画出光屏上比较物“F”的形状　 　。
(3) 记录的实验数据如下表：
物距u/cm 21 25 30 37 42
像距v/cm 42 37 30 24 20
从表中数据可以得出该凸透镜焦距为　 　。
(4) 小科得出探究结论后，又用上述材料做了一个实验。把光源放在光具座上的10cm刻度线，凸透镜放在30cm刻度处，如图所示，移动光屏至a处位置找到像。结合表格及凸透镜成像规律，则下列说法正确的是　 　。
A. 光屏上的像是倒立、放大的 B. a处位置所在刻度线大于72cm
C. 如果要使像变得更大，则向右移动光屏即可
30. 在探究“电压一定时，电流与电阻的关系”的实验中，器材有：电源(电压恒定)、电流表、电压表、滑动变阻器和开关各一个，阻值不同的3个定值电阻(r1、r2、r3)，导线若干。小余设计了如图甲的实验电路。
(1) 闭合开关前，应将滑动变阻器滑片P移至最　 　(填“左”或“右”)端。
(2) 当接入电路e、f处的定值电阻为r1时，移动滑动变阻器滑片P，使电压表示数达到某一定值，此时变阻器的阻值为Ra。再将r1换成r2，再次完成实验，此时滑动变阻器的阻值为Rb，若r1>r2，则Ra　 　Rb．(填“>”、“=”或“<”)。
(3) 使用r3继续实验，测得3组实验数据，并将数据描在图乙中，图中有一个点是错误的，请在图乙中用黑笔圈出错误的点。
四、解答题（本题共4小题，31题2分、32题4分，33、34题各5分，共16分）
31. 要使光线发生如图所示的偏折，请在方框内画出可能的光学元件，并画出光路图。
32. 小科用两个完全相同的棋子A和棋子B。在水平桌面上探究平面镜成像的特点，实验装置如图：
(1) 实验时应选　 　（选填“较厚”或“较薄”）的玻璃板代替平面镜。
(2) 在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，人眼一直在玻璃板的　 　（选填“前”或“后”）侧观察，直至B与A的像完全重合，这样做的目的除了能确定棋子A经平面镜所成像的位置，还能由此可得结论：　 　。进行以上操作时，若遇到无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合的情况，原因可能是　 　。
(3) 用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前　 　（选填“能”或“不能”）看见棋子A的像。
33. 如图甲所示，热敏电阻R0置于培养箱内，其余都置于箱外，箱外的人通过观察电压表的示数就能获知箱内的温度。已知电源电压是15V，定值电阻R的阻值是100Ω，热敏电阻R0的阻值随温度变化的关系如图乙所示。求：
(1) 当培养箱内的温度为40℃时，电压表的示数是　 　V。
(2) 已知电流表的量程是0~60mA，电压表的量程是0~5V，在确保电路安全的情况下，计算得出此电路能够测量的最高温度是多大。
(3) 若要增大箱内温度的最大测量值，可适当的　 　（选填“增大”“减小”）电源电压。
34. 如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P从最右端a处向左移到b处，记录滑片在a、b处电流表和电压表的示数并标于图乙中M、N两点。
(1) 将滑片P向左移动的过程中，电压表和电流表示数的比值将　 　（填“变大”“变小”或“不变”）
(2) R1的阻值为多少Ω？
(3) 电源电压是多少V？
答案解析部分
1．【答案】D
【解析】【分析】根据减弱噪声的途径和方法分析判断。
【解答】A.摩托车的消声器，属于在声源处减弱噪声，故A不合题意；
B.城市道路的隔音板，属于在传播过程中减弱噪声，故B不合题意；
C.工厂用的防噪声耳罩，属于在人耳处减弱噪声，故C不合题意；
D.显示噪声等级的装置，只能显示噪声大小，不能改变噪声大小，故D符合题意。
故选D。
2．【答案】A
【解析】【分析】分析各个选项中包含的光学原理即可。
【解答】A.水中倒影，属于光的反射形成，故A符合题意；
B.铅笔“折断”，属于光的折射现象，故B符合题意；
C.鸽子的影子，属于光的直线传播，故C不合题意；
D.日食形成，属于光的直线传播，故D不合题意。
故选A。
3．【答案】D
【解析】【分析】波形图中波峰的疏密表示频率大小，波峰到波谷的距离表示振幅大小，波形图的细节特点表示音色，据此分析判断。
【解答】根据图片可知，甲、乙和丁的疏密程度相同，即三者音调相同。甲、乙、丙的波峰到波谷的距离相等，即振幅相同，那么响度相同。甲、丙、丁的波形图细节相同，即三者的音色相同。
故D正确，而A、B、C错误。
故选D。
4．【答案】A
【解析】【分析】声音的大小叫响度，与振幅有关；声音的高低叫音调，与频率有关；声音的特点叫音色，与发声体的特点有关，据此分析判断。
【解答】A.拇指琴在弹奏前需要校准音调。校准音调的过程中，不一定保持拨动的力的的大小一致，故A错误符合题意；
B.我们能通过听的方式来判断出是“拇指琴”的声音，是根据音色来判断的，故B正确不合题意；
C.拇指琴的薄片越长，拨动时的振动频率越低，音调越低，故C正确不合题意；
D.拇指琴在演奏过程中依靠薄片振动而发声，故D正确不合题意。
故选A。
5．【答案】A
【解析】【分析】根据平面镜成像的特点分析判断。
【解答】白鹭身上发出的光在水面发生反射，由于由反射光线的反向延长线形成，因此成的是虚像，故A正确，B错误；
白鹭的像的大小始终等于白鹭的大小，与距离无关，故C错误；
白鹭形成的像到水面的距离等于白鹭到水面的距离，故D错误。
故选A。
6．【答案】B
【解析】【分析】根据平面镜成像的原因和特点判断。
【解答】A.所看到的汽车的像是光的反射形成的虚像，故A错误；
B.该后视镜为平面镜，对光线不会产生会聚作用，故B正确；
C.当后方车靠近时该后视镜中的像始终等于车的大小，即像的大小不变，故C错误；
D.能从后视镜观察后方汽车的像是由于光的反射，故D错误。
故选B。
7．【答案】D
【解析】【分析】根据电荷之间的相互作用规律判断。
【解答】根据图片可知，A、B之间相互排斥可知，A、B肯定带同种电荷。B和C相互吸引，则C可能带电也可能不带电。C、D相互吸引，则如果C带电，那么D可能带电可能不带电；如果C不带电，那么D肯定带电。
故D正确，而A、B、C错误。
故选D。
8．【答案】B
【解析】【分析】根据近视眼的成因和矫正方法分析判断。
【解答】近视眼的晶状体偏厚，对光线的会聚能力太强，因此成像在视网膜前面。如果要让像向后移动到视网膜上，应该使原来的光线发散，即用凹透镜矫正，则③为近视眼，①为近视眼的矫正，故B正确，而A、C、D错误。
故选B。
9．【答案】A
【解析】【分析】A.晴天气压高，阴天气压低；冬季气压高，夏季气压低；
B.用电器首尾相连为串联，并排连接为并联；
C.自由电子移动的方向与电流方向相反；
D.根据电荷之间的相互作用规律判断。
【解答】A.图甲，高气压区一般情况下多晴朗干燥天气，故A正确；
B.图乙，两个小灯泡并排连接在两点之间，应该为并联，故B错误；
C.图丙，闭合回路导线中的电流从正极流向负极，而自由电子总是从电源负极流向负极，故C错误；
D.图丁，验电器的金属箔片张开是因为带了同种电荷，故D错误。
故选A。
10．【答案】D
【解析】【分析】凸透镜具有汇聚作用，凹透镜具有发散作用。
【解答】远视眼的成因是因为眼球的前后径过短，或晶状体的曲度过小，使得成像在视网膜的后面，所以应该佩戴凸透镜进行矫治，使像刚好呈在视网膜上，D正确
故答案为：D.
11．【答案】C
【解析】【分析】 根据光的反射定律分析判断。
【解答】A.将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，所以反射光线不能射中墙上的目标，故A不符合题意；
B.将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，所以反射光线不能射中墙上的目标， 故B不符合题意；
C.将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动， 反射光线能射中墙上的目标，故C符合题意；
D.将平面镜竖直向下移动一段距离，则入射光线方向不变，入射点向左边移动，则反射光线也向左移动，光斑会向下移 动，反射光线不能射中墙上的目标，故D不符合题意。
故选C。
12．【答案】D
【解析】【分析】根据不同镜子对光线的作用分析判断。
【解答】如下图所示：
故D符合题意，而A、B、C不合题意。
故选D。
13．【答案】C
【解析】【分析】根据光的反射和折射的知识分析判断。【解答】A.从上课区域射向透视玻璃的光在玻璃上会发生折射和反射，故A错误；
B.听课教师能看到上课的情景，是由于上课区域的光通过透视玻璃发生折射，故B错误；
C.上课区域的光照强一些，会有更多的光线透过单向透视玻璃，看起来会更清晰，观摩效果更好，故C正确；
D.由于听课教师光线较暗，且几乎没有光线透过玻璃射入上课区域，因此学生不能通过玻璃看到听课教师，故D错误。
故选C。
14．【答案】C
【解析】【分析】由电路图可知，电阻R1和滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中电流。
（1）根据滑动变阻器的移动可知电路中总电阻的变化，根据欧姆定律求出电路中电流的变化，再根据欧姆定律求出电压表的示数变化；
（2）当滑片在b端时，根据串联电路的电阻特点和欧姆定律求出电路中的电流和电压表示数，结合电流量程判断达到满偏的仪表和变化范围；
根据串联电路电压规律和欧姆定律求出滑动变阻器接入电路中的最小阻值，进而得出R2阻值变化范围。
【解答】根据图片可知，电阻R1和滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中电流。
①滑片由b端移到a端的过程中，滑动变阻器的阻值变小，电路中的总电阻变小。电源电压不变，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；
根据U=IR可知，R1两端电压变大，即电压表示数变大，故①正确；
②⑤当滑片在b端时，电路的总电阻：R=R1+R2=10Ω+20Ω=30Ω，
电路中的电流最小为：，
由欧姆定律可知，电压表的示数为：U1最小=I最小R1=0.2A×10Ω=2V；
因电压表接入电路的量程为 0～3V，所以电压表示数为3V时，此时电路中的电流最大，
为：，
故滑片由b端移到a端的过程中，达到满偏的仪表是电压表，电流表的示数变化范围是0.2A～0.3A，故②⑤错误；
③电压表的示数变化范围是2V～3V，故③错误；
④根据串联电路的总电压等于各用电器两端的电压之和可得：滑动变阻器两端的最小电压：U2最小=U-U1最大=6V-3V=3V；
那么滑动变阻器接入电路的最小阻值：，
因此R2阻值变化范围为20Ω～10Ω，故④正确。
那么正确的是①④。
故选C。
15．【答案】B
【解析】【分析】根据串联电路的特点和欧姆定律，分析电压表的示数随电流变化的规律即可。
【解答】根据图片可知，定值电阻R0与变阻器R串联，电压表测变阻器的电压，电流表测总电流。
那么电阻R0两端的电压为：；
根据U总=U0+U可知，电压表的示数为：U=U总-IR0=-R0×I+U总；
根据上面的关系式可知，电压表的示数与电流的关系为一次函数关系，即图像为一条直线。
且电压表的示数随电流的增大而减小，故B正确，A、C、D错误。
故选B。
16．【答案】D
【解析】【分析】一、串联电路的特点（U表示电压，I表示电流，R表示电阻）1、串联电路中各处电流都相等。I=I1=I2=I3=……In；2、串联电路中总电压等于各部分电路电压之和。U=U1+U2+U3+……Un；3、串联电路中总电阻等于各部分电路电阻之和。R=R1+R2+R3+……Rn；4、串联电路中各部分电路两端电压与其电阻成正比。U1/U2=R1/R2 U1：U2：U3：…= R1：R2：R3：…二、并联电路的特点：1、并联电路中总电流等于各支路中电流之和。I=I1+I2+I3+……In；2、并联电路中各支路两端的电压都相等。U=U1=U2=U3=……Un；3、并联电路总电阻的倒数等于各支路电阻倒数之和。 1/R=1/R1+1/R2+1/R3+……1/Rn
【解答】乙图中是串联，电流处处相等，所以 RL乙：R=m；
丙图中两者并联，电压处处相同，所以 I ： RL丙：R=1/n
右图中可以知道RL乙＜RL丙，所以m＜1/n
故答案为：D。
17．【答案】C
【解析】【分析】根据光的直线传播和光的折射的知识分析。
【解答】A.实验中，应该保持眼睛刚好看不到杯子中的硬币的最右端A点的位置不变，故A正确不合题意；
B.开始时，A点发出的光线在沿直线传播的过程中被杯子的内壁挡住，因此看不到它，故B正确不合题意；
C.当杯子中有水时，光线从水射入空气中时会传播方向发生改变，即发生光的折射，因此能够看到，故C错误符合题意；
D.当刚好能够看到B点或C点时，到达眼睛的折射光线的位置是相同的，即折射角相同。根据光的折射规律可知，此时它们的入射角也相等，故D正确不合题意。
故选C。
18．【答案】C
【解析】【分析】当电压表有示数时，说明它的两个接线柱与电源正负两极之间连接正常；否则，说明肯定有断路发生，据此分析判断。
【解答】当导线接正极和c点时，电压表没有示数，说明d点和负极之间有断路。当导线接正极和d点时，电压表开始有示数，那么说明d点和负极之间是通路。比较可知，cd之间的滑动变阻器发生了断路。
定值电阻R与电压表并联，此时电压表有示数，而电流表无示数，则说明此时电压表串联在电路中，即R发生了断路。
故C正确，而A、B、D错误。
故选C。
19．【答案】D
【解析】【分析】根据光的折射的知识分析判断。
【解答】甲：箭头发出的光线，从空气→玻璃→空气→玻璃→空气，从而发生光的折射形成虚像；
乙：玻璃杯中装满水后，在水平方向上中间后两边薄，相当于凸透镜。箭头在水透镜的一倍焦距以外，成倒立的实像。
故D正确，而A、B、C错误。
故选D。
20．【答案】C
【解析】【分析】由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为零时，电路中电流最大，根据图象读出电路中的最大电流，根据欧姆定律求出电源的电压；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出滑动变阻器的最大阻值REH。根据图乙可知滑片从G向F移动时电路中的电流不变，则GF段为铜导线，根据欧姆定律求出电路的总电阻，利用电阻的串联求出EF段的总电阻，然后求出GH导体的电阻；
（3）由图象可知滑片P从H端向E端移动出现拐点，据此确定GH、FG、EF的长度，由EF段导体的阻值与自身长成正比得出导体每1cm的电阻，根据欧姆定律求出电流表示数为0.5A时电路中的总电阻，然后求出此时R2接入电路中电阻，与REF比较判断出滑片应位于EF段，进一步求出变阻器接入电路中电阻的长度，最后求出x的值。
（4）当x=0cm时，滑片P正好在H端，此时电阻最大，电流最小，根据乙图确定电流后，再利用公式U1=I1R1计算R1两端电压。
【解答】由电路图可知，R1与R2串联，电流表测电路中的电流。
根据乙图可知，电路中的最大电流0.6A，此时滑片P位于x=35cm时，滑片在E端，接入的阻值为0，电路为R1的简单电路。
电源的电压U=I大R1=0.6A×10Ω=6V，故A错误；
当P位于x=0cm时，接入电路中的电阻最大，电路中的电流最小，由图乙可知I小=0.2A，
则电路中的总电阻；
滑动变阻器的最大阻值REH=R总-R1=30Ω-10Ω=20Ω，
由图乙可知，滑片从G向F移动时，电路中的电流I=0.4A不变，即GF段为铜导线，
此时电路的总电阻
EF段的总电阻REF=R总′-R1=15Ω-10Ω=5Ω，
所以，GH导体的电阻RGH=REH-REF=20Ω-5Ω=15Ω，故B错误；
由于滑片P从H端向E端移动，由图象的拐点可知：
GH=15cm，FG=25cm-15cm=10cm，EF=35cm-25cm=10cm，
因EF段导体的阻值与自身长成正比，
所以，EF段导体每1cm的电阻；
当电流表示数为0.5A时，电路中的总电阻；
此时R2接入电路中电阻R2=R总″-R1=12Ω-10Ω=2Ω，
由REF＞R2可知，滑片应位于EF段，
此时接入电路中的长度；
所以x=35cm-4cm=31cm，故C正确；
当P位于x=0cm处时，EH全部接入电路，此时电流最小为0.2A；
那么此时R1两端的电压为：U1=I1R1=0.2A×10Ω=2V，故D错误。
故选C。
21．【答案】不能传声；传播过程中
【解析】【分析】（1）声音的传播需要介质，真空不能传声；
（2）减弱噪声的途径：①在人耳处减弱；②在传播过程中减弱；③在声源处减弱。
【解答】如图所示。这种玻璃不影响采光但却能起到减弱噪声的效果，双层真空玻璃是利用真空不能传声的原理，从传播过程中减弱噪声。
22．【答案】（1）折射；浅
（2）左；60°；35°
【解析】【分析】（1）鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入猩猩眼睛，而猩猩眼睛是逆 着折射光线的方向看去，就会觉得鱼变浅了，这实际上看到的是偏高的鱼的虚像。
（2） 首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光 线、反射光线以及反射角的度数。
【解答】（1）如图是人类首次拍到猩猩使用工具捕猎的情景。为了捉到一条鱼，猩猩用矛拼命地刺向水里却没有成功，这主要是由于光的折射现象，猩猩看到水中的鱼比实际位置要浅。
（2） 由图可知，
MM'为界面，DE为法线；∠MOB与∠M'OC的大小是相等的，则∠BOE和∠EOC也是相等的； 折射光线与入射光线分居在法线的两侧，反射光线与入射光线分居在法线的两侧，故OB为入射光线，OC为反射光线，OA 为折射光线。则折射角为∠DOA=90°-30°=60°，入射角为∠BOE=90°-55°=35°，大于入射角，故界面的左边是空气。
23．【答案】（1）反射；虚像
（2）远离
【解析】【分析】（1）物体在平面镜中所成的像是光的反射现象形成的，由于不是由实际光线会聚而成，因此成的是虚像。
（2）根据平面镜成像的对称性分析。
【解答】（1）驾驶员看到的像是由于光的反射形成的，成的是虚像。
（2）如果成像位置太低，那么就要增大像到风挡玻璃的距离，根据“像和显示器关于风挡玻璃对称”可知，此时就要增大显示器到风挡玻璃的距离，即适当远离挡风玻璃。
24．【答案】4.5；0.6
【解析】【分析】串联电路特点：电流处处相等，即I=I1=I2；电源电压等于各电压之和，即U=U1+U2；
并联电路特点：干路上的电路等于各支路电流之和，即I=I1+I2；各支路电压相等，且等于电源电压，即U=U1=U2。
【解答】 若A和B串联，电路中电流为0.2A时，从图中可以看出A两端的电压为2.0V，B两端的电压为2.5V，故电源电压U=2.0V+2.5V=4.5V；
若A和B并联在电压为3V的电源两端，从图中可以看出，通过A和B的电流均为0.3A，因此干路中的电流I=0.3A+0.3A=0.6A
故答案为：4.5 0.6
25．【答案】电流表；1：2
【解析】【分析】 若只闭合开关S1时，两灯均能发光 ，电路如下图1所示
若开关S1、S2闭合后，两灯仍能发光，电路如下图2所示
【解答】根据图1可以看出有电流经过①和②，因此①②同为电流表；
根据图2所示电流没有经过①和②，因此①②同为电压表，且L1和L2串联，电压表①测量L2两端的电压，电压表②测量总电压，表①②的示数之比为2：3，根据串联电路电压的特点：U=U1+U2， 则L1两端电压与L2两端电压之比为1：2，根据欧姆定律变形公式：，故灯丝电阻R1与R2之比为1：2
故答案为：电流表 1：2
26．【答案】照相机；缩短
【解析】【分析】（1）当凸透镜成实像时，如果像距大于物距，那么成放大的实像；如果像距小于物距，那么成缩小的实像，据此确定应用；
（2）根据“物近像远大，物远像近小”的规律解答。
【解答】（1）根据图片可知，此时像距小于物距，成倒立缩小的实像，应用为照相机。
（2）照相机拍完个人照后再拍集体照，相当于每个人的像变小，根据“物远像近小”的规律可知，此时需要增大物距，减小像距，即镜头与胶片的距离缩短。
27．【答案】8；24
【解析】【分析】（1）当开关S、S1都闭合，滑动变阻器滑片P置于中点时，此时变阻器被短路，只有R，根据公式计算R的阻值；
（2） 此时断开S1， R与变阻器串联，根据U总=I总R总列方程计算变阻器的最大阻值。
【解答】（1）当开关S、S1都闭合，滑动变阻器滑片P置于中点时，此时变阻器被短路，只有R，
则定值电阻R的阻值：；
（2）此时断开S1， R与变阻器串联，
根据U总=I总R总得到：12V=0.6A×（8Ω+R滑）；
解得：R滑=24Ω。
28．【答案】（1）移动滑片使电压表示数为12伏，读出电流表读数
（2）蒸馏水的电阻极大，不会对电路的电阻效果造成影响
（3）由图丙可知，灯丝温度不变时，电阻保持不变，图乙中电压2-12V范围内，电阻值保持不变，说明灯丝温度不变，即产热和散热平衡
【解析】【分析】（1）当灯泡两端电压为额定电压时，灯泡正常发光。电压表测灯泡电压，所以电压表示数为12v时，灯泡正常发光，读出此时电流表示数，由R=U/I可得灯泡正常发光时的电阻。
（2）蒸馏水为绝缘体，灯丝浸泡在蒸馏水中 ，相当于把灯丝做成了一根导线，不会对电路的电阻效果造成影响。
（3）由图丙可知，灯丝温度不变时， 电阻保持不变，图乙中电压2-12V范围内，电阻值保持不变，说明灯丝温度不变，即产热和散热平衡
【解答】（1）小灯泡正常发光时，电压为12伏，所以要移动滑片使电压表示数为12伏，由R=U/I，还需要读出电流表示数。故答案为：移动滑片使电压表示数为12伏，读出电流表读数。
（2）蒸馏水为绝缘体，不会对电路的电阻效果造成影响。故答案为：蒸馏水的电阻极大，不会对电路的电阻效果造成影响。
（3）由图丙可知，灯丝温度不变时， 电阻保持不变，再观察图乙中电压2-12V范围内，电阻值保持不变，说明灯丝温度不变，即产热和散热平衡。故答案为：由图丙可知，灯丝温度不变时， 电阻保持不变，图乙中电压2-12V范围内，电阻值保持不变，说明灯丝温度不变，即产热和散热平衡。
29．【答案】（1）同一高度
（2）
（3）15cm
（4）A
【解析】【分析】（1）只有光源、透镜和光屏的中心在同一直线上，才能保证像成在光屏的中央。
（2）根据图片确定像距和物距的大小关系，然后确定光屏上所成像的特点即可；
（3）当u=v=2f时，成倒立等大的实像；
（4）根据凸透镜的成像规律分析判断。
【解答】（1）将光源、凸透镜和光屏放在光具座上，打开光源，调整凸透镜和光屏的高度，使“F"形光源中心、透镜中心和光屏的中心大致在同一高度。
（2）光屏上所成的像是倒立的实像，因此比较物“F”的形状应该是：。
（3）根据表格可知，当物距和像距相等时，u=v=2f=30cm，则凸透镜的焦距f=15cm。
（4）A.此时的物距u=30cm-10cm=20cm，即fB.根据表中第4次数据可知，当物距为42cm时，像距为20cm，根据光路的可逆性可知，当物距为20cm时，像距为42cm，此时光的所位置的刻度为42cm+30cm=72cm，故B错误；
C.凸透镜成实像时，当物距变小时，所成的像变大，像距也变大，所以如果要使像变得更大，应将光源和光屏同时右移，故C错误；
故选A。
30．【答案】（1）右
（2）>
（3）
【解析】【分析】（1）在闭合开关前，为了防止电流过大而烧毁用电器，要求变阻器的滑片要调到阻值最大的位置。
（2）在串联电路中，电压的分配与电阻成正比，据此分析解答；
（3）根据图像上的点，利用U=IR计算出对应的电压，哪个与其它两个不同，哪个就是错误的点。
【解答】（1）根据甲图可知，变阻器的滑片在最右端时阻值最大，因此：闭合开关前，应将滑动变阻器滑片P移至最右端。
（2）当电压表的示数不变时，根据U总=U+U变可知，此时变阻器两端的电压也不变，即二者电压的比值不变。在串联电路中，电压的分配与电阻成正比，即，则当定值电阻的阻值变小时，变阻器接入的阻值也要变小，即Ra>Rb。
（3）根据乙图可知，当电流为0.2A时，电阻为10欧姆，此时电压为U=IR=0.2A×10Ω=2V；
当电流为0.075A时，电阻为20Ω，此时电压为：U=IR=0.075A×20Ω=1.5V；
当电流为0.05A时，电阻为40Ω，此时电压为：U=IR=0.05A×40Ω=2V；
比较可知，错误的点是第二个，如下图所示：
31．【答案】(三种方法任选两种)
【解析】【分析】（1）根据凸透镜对光线的会聚作用解答；
（2）根据凹透镜对光线的发散作用解答；
（3）根据平面镜对光的反射现象解答。
【解答】（1）与主轴平行的光线，经过凸透镜后，折射光线经过另一侧的焦点，如下图所示：
（2）与主轴平行的光线，经过凹透镜后，折射光线的反向延长线经过另一侧的虚焦点，如下图所示：
（3）在光的反射现象中，反射角等于入射角。通过反射光线和入射光线的夹角作角平分线，然后通过入射点作角平分线的垂线，这就是镜面的位置，如下图所示：
32．【答案】（1）较薄
（2）前；平面镜所成的像与物大小相等；玻璃板与桌面没有垂直
（3）能
【解析】【分析】（1）玻璃板有前后两个反射面，光线会在上面发生两次反射，从而在前后方向上形成两个虚像。玻璃的厚度越大，则两个像的距离越大，越不利于准确确定像的位置。
（2）人眼应该在物体一侧观察。根据平面镜成像的特点解答。当玻璃板与桌面不垂直时，像要么成在桌面的上方，要么成在桌面的下方，导致棋子与它无法完全重合。
（3）平面镜所成的像是反射光线形成的，只要不挡住射入眼睛的反射光线，我们就能看到像的存在，据此分析解答。
【解答】（1）实验时应选较薄的玻璃板代替平面镜。
（2）在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至B与A的像完全重合，这样做的目的除了能确定棋子A经平面镜所成像的位置，还能由此可得结论：平面镜所成的像与物大小相等。进行以上操作时，若遇到无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合的情况，原因可能是玻璃板与桌面没有垂直。
（3）用木板紧贴玻璃板背面，挡住玻璃板后的光，由于玻璃板前面的反射光线没有被挡住，因此人眼在玻璃板前面能看见棋子A的像。
33．【答案】（1）3
（2）当电压表的示数UR′=5V时，
电路中的电流：
所以，电路中的最大电流I大=50mA=0.05A，
此时热敏电阻的阻值：
此时热敏电阻的阻值最小，测量的温度最高
根据图乙可知，此时对应的温度为60℃，
即此电路能够测量的最高温度是60℃
（3）减小
【解析】【分析】（1）首先根据图乙确定40℃时热敏电阻的阻值，再根据串联电路的分压规律计算此时电压表的示数即可；
（2）根据电压表的量程确定电压表的最大示数，再根据公式 计算出此时通过电路的电流，并与电流表的量程进行比较，进而确定通过电路的最大电流。接下来根据U0=U总-U'计算出热敏电阻的电压，再根据公式 计算出热敏电阻的阻值，最后根据图像确定最高温度即可。
（3）当温度升高时，热敏电阻的阻值减小，则总电阻减小。根据U=IR可知，此时可以适当减小电源电压，保证培养箱的正常工作。
【解答】（1）当培养箱内温度为40℃时，热敏电阻的阻值R0=400Ω；
在串联电路中，电压的分配与电阻成正比，
即：；
；
解得：U=3V。
（3）若要增大箱内温度的最大测量值，可适当减小电源电压。
34．【答案】（1）变小
（2）20
（3）12
【解析】【分析】（1）根据欧姆定律的变形式分析解答；
（2）（3）由图甲可知，R1与R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。当滑片位于a端时，R2接入电路的阻值最大，电路中的电流最小，由图乙可知此时电路中的电流和R2两端的电压，根据欧姆定律求得滑动变阻器的最大阻值；
根据欧姆定律和串联电路的电压规律列出滑片在a、b两处时的电源电压表达式，根据电源电压不变，联立等式求得电源电压和R1的阻值。
【解答】（1）根据甲图可知，电压表测变阻器的电压，电流表测通过变阻器的电流，根据可知，电压表和电流表的比值将不变。
（2）（3）由图甲可知，R1与R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。当滑片位于a端时，R2接入电路的阻值最大，电路中的电流最小。
由图乙可知此时电路中的电流为：I=0.2A，R2两端的电压为：U2=8V，
根据欧姆定律和串联电路的电压规律可得，滑片在a处时，
电源电压为：U=U1+U2=IR1+U2=0.2A×R1+8V……①
滑片在b处时，电流表示数为0.4A，电压表示数为4V，
电源电压为：U=U1'+U2'=I'R1+U2=0.4A×R1+4V……②
联立①②两式可得：U=12V，R1=20Ω。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
