任务一　建筑施工图

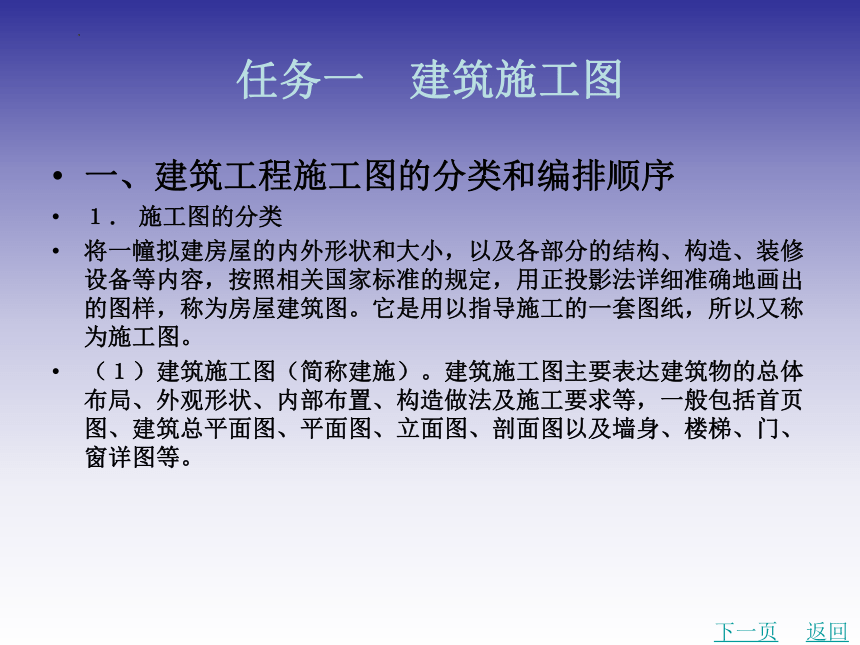

一、建筑工程施工图的分类和编排顺序
１． 施工图的分类
将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修设备等内容，按照相关国家标准的规定，用正投影法详细准确地画出的图样，称为房屋建筑图。它是用以指导施工的一套图纸，所以又称为施工图。
（１）建筑施工图（简称建施）。建筑施工图主要表达建筑物的总体布局、外观形状、内部布置、构造做法及施工要求等，一般包括首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。
下一页
返回
任务一　建筑施工图

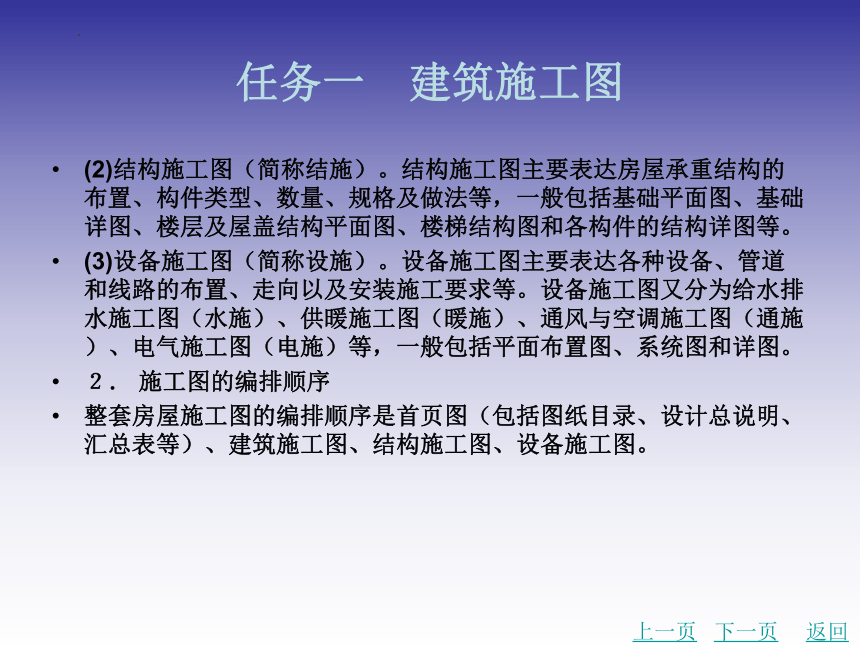

(2)结构施工图（简称结施）。结构施工图主要表达房屋承重结构的布置、构件类型、数量、规格及做法等，一般包括基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等。
(3)设备施工图（简称设施）。设备施工图主要表达各种设备、管道和线路的布置、走向以及安装施工要求等。设备施工图又分为给水排水施工图（水施）、供暖施工图（暖施）、通风与空调施工图（通施）、电气施工图（电施）等，一般包括平面布置图、系统图和详图。
２． 施工图的编排顺序
整套房屋施工图的编排顺序是首页图（包括图纸目录、设计总说明、汇总表等）、建筑施工图、结构施工图、设备施工图。
上一页
下一页
返回
任务一　建筑施工图
各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。

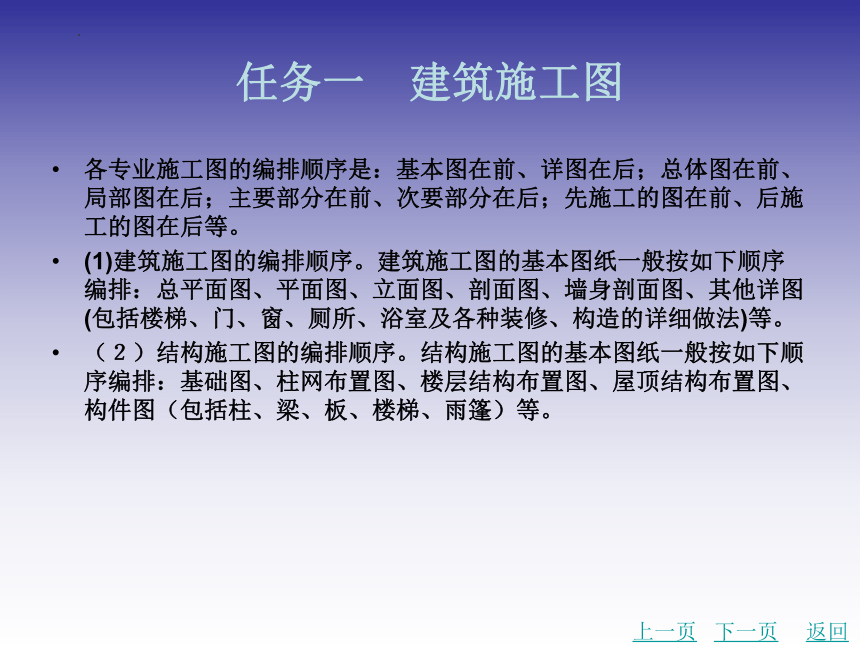

(1)建筑施工图的编排顺序。建筑施工图的基本图纸一般按如下顺序编排：总平面图、平面图、立面图、剖面图、墙身剖面图、其他详图(包括楼梯、门、窗、厕所、浴室及各种装修、构造的详细做法)等。
（２）结构施工图的编排顺序。结构施工图的基本图纸一般按如下顺序编排：基础图、柱网布置图、楼层结构布置图、屋顶结构布置图、构件图（包括柱、梁、板、楼梯、雨篷）等。
上一页
下一页
返回
任务一　建筑施工图

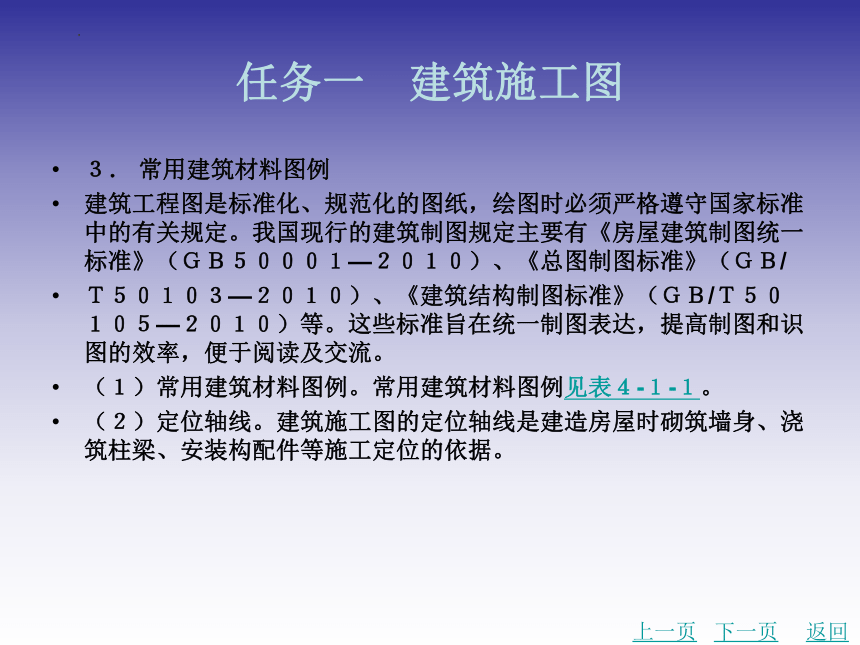

３． 常用建筑材料图例
建筑工程图是标准化、规范化的图纸，绘图时必须严格遵守国家标准中的有关规定。我国现行的建筑制图规定主要有《房屋建筑制图统一标准》（ＧＢ５０００１—２０１０）、《总图制图标准》（ＧＢ/
Ｔ５０１０３—２０１０）、《建筑结构制图标准》（ＧＢ/Ｔ５０１０５—２０１０）等。这些标准旨在统一制图表达，提高制图和识图的效率，便于阅读及交流。
（１）常用建筑材料图例。常用建筑材料图例见表４-１-１。
（２）定位轴线。建筑施工图的定位轴线是建造房屋时砌筑墙身、浇筑柱梁、安装构配件等施工定位的依据。
上一页
下一页
返回
任务一　建筑施工图
凡是墙、柱、梁或屋架等主要承重构件的位置，都应画出定位轴线，并按顺序编号；对于非承重的分隔墙、次要的承重构件，用附加轴线定位，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。定位轴线在水平方向用阿拉伯数字由左至右编写，垂直方向用英语字母由下而上编写（其中Ｉ、Ｏ、Ｚ不使用）。定位轴线采用细点画线表示，轴线编号的圆圈采用细实线表示，直径一般为８ ~１０ｍｍ。
（３）标高。在总平面图、平面图、立面图、剖面图上，常用标高符号表示某一部位的高度。标高符号应以直角等腰三角形表示，用细实线绘制。
上一页
下一页
返回
任务一　建筑施工图

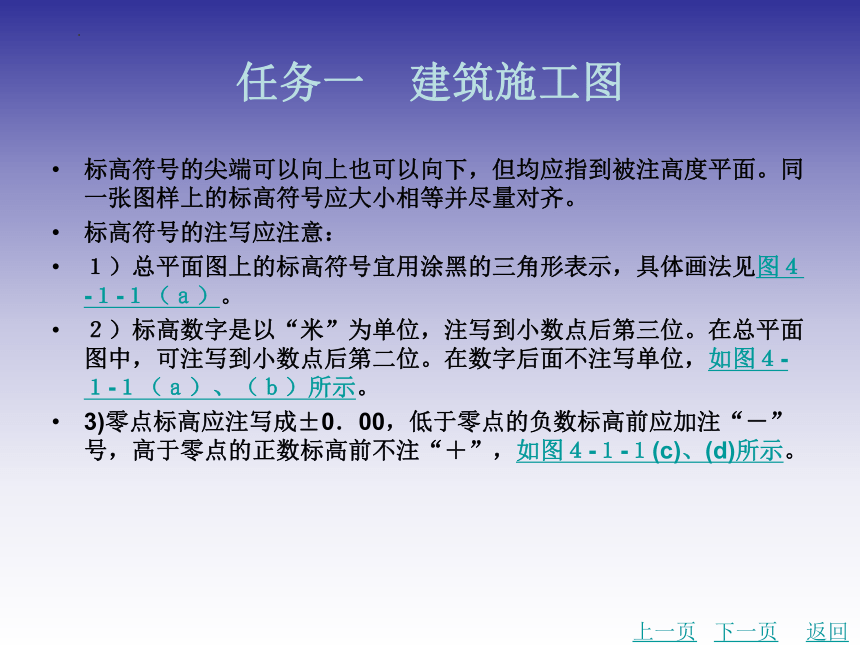

标高符号的尖端可以向上也可以向下，但均应指到被注高度平面。同一张图样上的标高符号应大小相等并尽量对齐。
标高符号的注写应注意：
１）总平面图上的标高符号宜用涂黑的三角形表示，具体画法见图４-１-１（ａ）。
２）标高数字是以“米”为单位，注写到小数点后第三位。在总平面图中，可注写到小数点后第二位。在数字后面不注写单位，如图４-１-１（ａ）、（ｂ）所示。
3)零点标高应注写成±0．00，低于零点的负数标高前应加注“－”号，高于零点的正数标高前不注“＋”，如图４-１-１(c)、(d)所示。
上一页
下一页
返回
任务一　建筑施工图

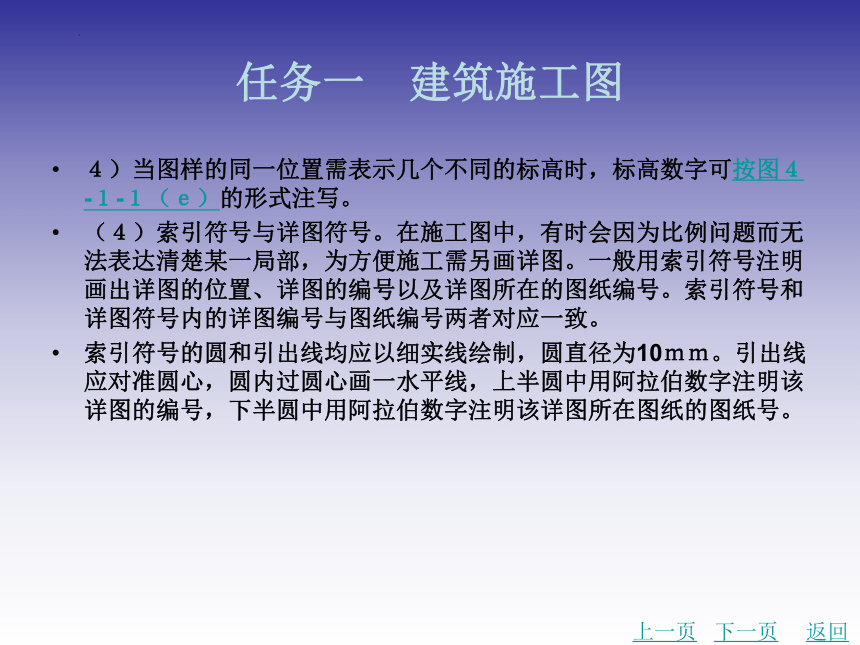

４）当图样的同一位置需表示几个不同的标高时，标高数字可按图４-１-１（ｅ）的形式注写。
（４）索引符号与详图符号。在施工图中，有时会因为比例问题而无法表达清楚某一局部，为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。索引符号和详图符号内的详图编号与图纸编号两者对应一致。
索引符号的圆和引出线均应以细实线绘制，圆直径为10ｍｍ。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。
上一页
下一页
返回
任务一　建筑施工图

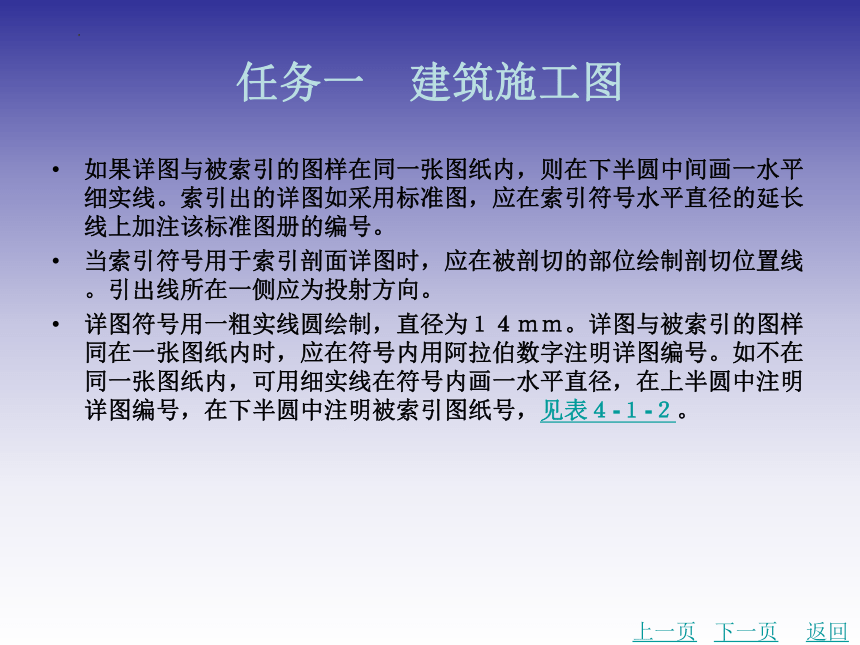

如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。索引出的详图如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为投射方向。
详图符号用一粗实线圆绘制，直径为１４ｍｍ。详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图编号。如不在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸号，见表４-１-２。
上一页
下一页
返回
任务一　建筑施工图
　（５）其他符号。

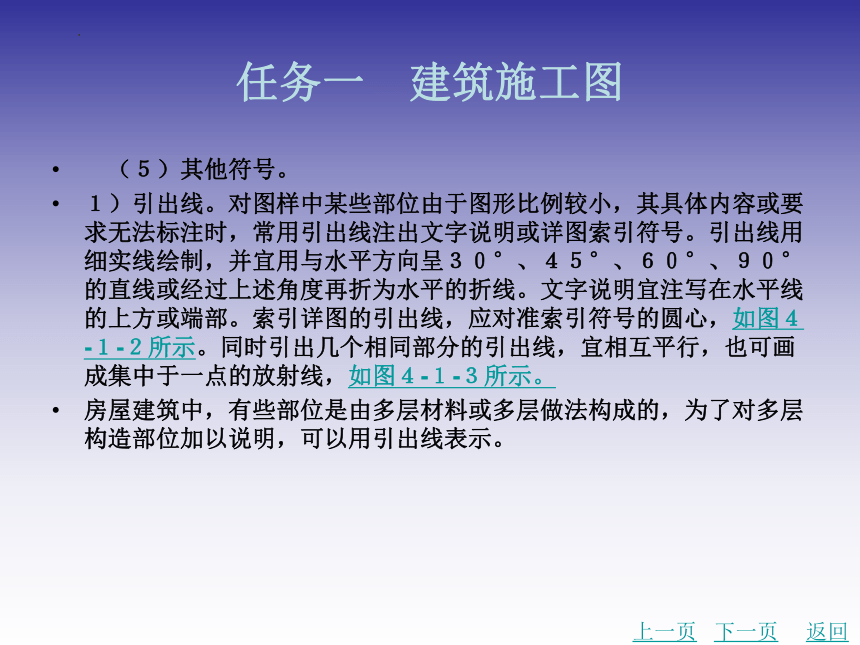

１）引出线。对图样中某些部位由于图形比例较小，其具体内容或要求无法标注时，常用引出线注出文字说明或详图索引符号。引出线用细实线绘制，并宜用与水平方向呈３０°、４５°、６０°、９０°的直线或经过上述角度再折为水平的折线。文字说明宜注写在水平线的上方或端部。索引详图的引出线，应对准索引符号的圆心，如图４-１-２所示。同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线，如图４-１-３所示。
房屋建筑中，有些部位是由多层材料或多层做法构成的，为了对多层构造部位加以说明，可以用引出线表示。
上一页
下一页
返回
任务一　建筑施工图

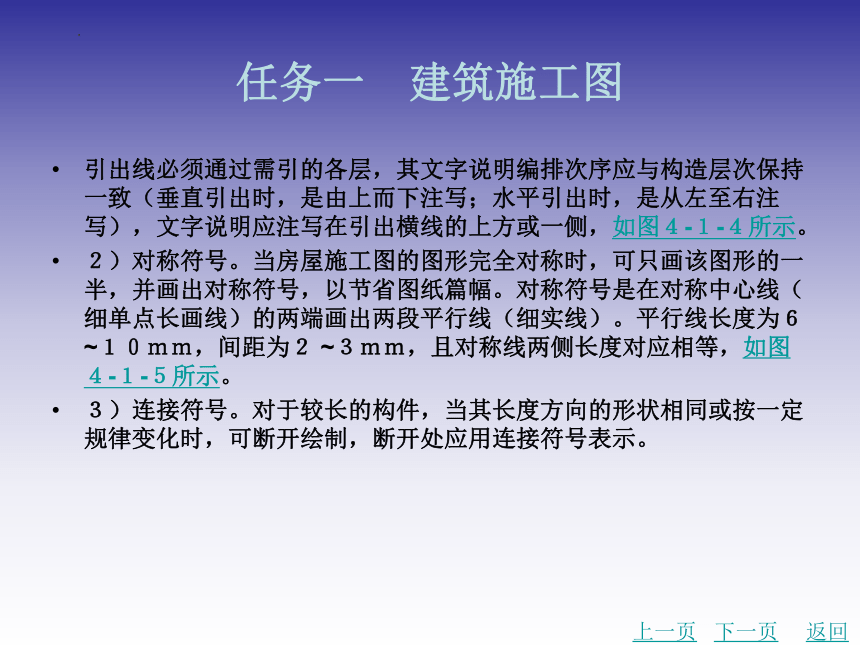

引出线必须通过需引的各层，其文字说明编排次序应与构造层次保持一致（垂直引出时，是由上而下注写；水平引出时，是从左至右注写），文字说明应注写在引出横线的上方或一侧，如图４-１-４所示。
２）对称符号。当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。对称符号是在对称中心线（细单点长画线）的两端画出两段平行线（细实线）。平行线长度为６ ~１０ｍｍ，间距为２ ~３ｍｍ，且对称线两侧长度对应相等，如图４-１-５所示。
３）连接符号。对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
上一页
下一页
返回
任务一　建筑施工图

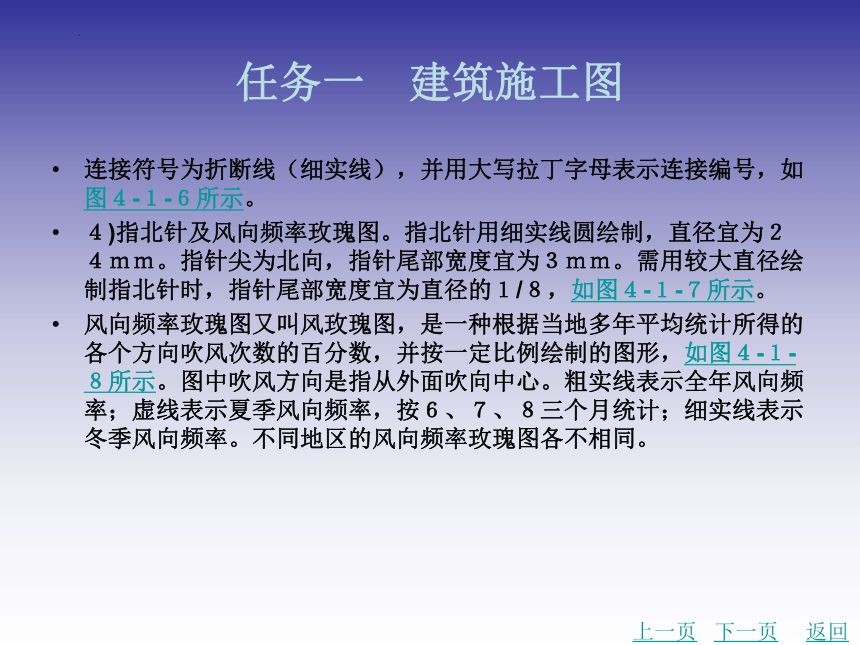

连接符号为折断线（细实线），并用大写拉丁字母表示连接编号，如图４-１-６所示。
４)指北针及风向频率玫瑰图。指北针用细实线圆绘制，直径宜为２４ｍｍ。指针尖为北向，指针尾部宽度宜为３ｍｍ。需用较大直径绘制指北针时，指针尾部宽度宜为直径的１/８，如图４-１-７所示。
风向频率玫瑰图又叫风玫瑰图，是一种根据当地多年平均统计所得的各个方向吹风次数的百分数，并按一定比例绘制的图形，如图４-１-８所示。图中吹风方向是指从外面吹向中心。粗实线表示全年风向频率；虚线表示夏季风向频率，按６、７、８三个月统计；细实线表示冬季风向频率。不同地区的风向频率玫瑰图各不相同。
上一页
下一页
返回
任务一　建筑施工图
二、房屋建筑施工图识读
１． 建筑工程施工图的识读方法
一幢房屋从施工到建成，需要有全套房屋施工图作指导。阅读这些施工图时应按图纸目录顺序（总说明、建施、结施、设施）进行，要先从大的方面看，然后再依次阅读细小部分，即先粗看后细看，先整体后局部；先文字说明后图样；先基本图样后详图；先图形后尺寸等依次仔细阅读，并应注意各专业图样之间的关系。
２． 建筑工程施工图的识读内容
上一页
下一页
返回
任务一　建筑施工图
建筑工程施工图是直接用来指导房屋施工的图样，是房屋建造的重要依据，力求做到图纸完整统一、尺寸齐全、标注明确无误，这样才方便设计、施工和监理三者之间的交流沟通。所以建筑施工图的绘制必须严格遵守国家标准中的有关规定。
（１）设计说明。建筑施工图的第一页是设计说明，又叫首页图，它的内容一般包括图纸目录、设计总说明、建筑装修及工程做法、门窗表等。一般建筑设计总说明包括工程概况、设计依据、设计标高、设计内容等。
（２）总平面图。建筑总平面图主要表达拟建房屋的位置、朝向、与原有建筑的关系、周围主要道路、绿化、地形等内容。
上一页
下一页
返回
任务一　建筑施工图
建筑总平面图可以作为拟建房屋定位、施工放线以及施工总平面图布置的依据。
１）建筑总平面图的内容。建筑总平面图用以表示新建的建筑物落实于基地的具体位置，一般以１∶５００或１∶１０００的比例绘制。建筑总平面图通常包括以下几方面的内容：标出测量坐标网（坐标代号用X、Y表示）或施工坐标网（坐标代号用A、B表示），明确红线范围。
标出新建筑物的定位坐标尺寸、名称、层数及首层室内标高与基地绝对标高的换算关系。
标明相邻建筑或拆除建筑的位置。
画出附近的地形地物，如等高线、道路、水沟、土坡等。
上一页
下一页
返回
任务一　建筑施工图
画出指北针或风向频率玫瑰图。
标出绿化规划、管道布置、供电线路等。
上述所列内容可作为参考，并非缺一不可，通常根据工程的具体情况而定。
２）建筑总平面图的识读。
首先看清总平面图所用的比例、图例及有关文字说明。总平面图由于所绘区域范围比较大，所以一般绘制时采用较小的比例。总平面图中所使用的图例应采用国家标准中所规定的图例，见表４-１-３。
了解工程名称、性质、地形地貌和周围环境等情况，栋数、每栋层数、标高、相互间距、周围道路及与原有建筑物关系。
上一页
下一页
返回
任务一　建筑施工图
总平面图中所注的标高为绝对标高，以“ｍ”为单位，一般注到小数点后两位，从等高线上所注的标高可以了解各处的高差。
明确拟建房屋的朝向。从总平面图中的指北针或风向玫瑰图即可确定房屋的朝向，风向玫瑰图是表示该地区常年的风向频率。
了解拟建房屋四周的道路、绿化规划。如需了解建筑物周围的给水排水供暖、电气的管线布置、位置、标高，还应查阅有关专业的总平面布置图。因此，阅读建筑总平面图主要是全面了解本工程的一些概况，基地的形状、大小、朝向、占地范围、各房屋间距、室外场地和道路布置、绿化配置以及其他新建的位置及与原有建筑群周围环境之间的关系和邻近情况等。
上一页
下一页
返回
任务一　建筑施工图
识读示例如图４-１-９所示。
３． 建筑平面图
（１）平面图的形成和作用。建筑平面图是假想用一个水平的剖切平面，在房屋窗台略高一点位置水平剖开整幢房屋，移去剖切平面上方的部分，对留下部分所作的水平剖视图，简称平面图。
当建筑物有楼层时，应每层剖切，得到的平面图以所在楼层命名，称为×层平面图，如底层平面图、二层平面图、三层平面图等。如果上下各楼层的房间数量、大小和布置都一样，则相同的楼层可用一个平面图表示，称为标准层平面图或× ×层平面图。对于局部不同的地方，则另画局部平面图。
上一页
下一页
返回
任务一　建筑施工图
将完整的房屋建筑向水平投影面作正投影所得到的视图，称为屋顶平面图。屋顶平面图表明了屋顶的形状、屋面排水组织及屋面上各构配件的布置情况。
平面图用来表达房屋的平面布置情况，标定了主要构配件的水平位置、形状和大小，是施工过程中进行放线、砌筑、安装门窗等工作的基本依据。
（２）平面图的图示内容及表示方法。建筑平面图的图示内容主要包括：
１）建筑物的平面形状，房屋内各房间的名称、平面布置情况以及房屋朝向。
上一页
下一页
返回
任务一　建筑施工图
２）纵横定位轴线及编号，分轴线及编号。
３）门窗的代号与编号，门的开启方向；其他构配件的布置和必要的尺寸。
４）各层平面图的尺寸和标高；墙的厚度、柱的断面形状和尺寸等。
５）底层平面图应注明剖面图的剖切位置符号；详图表达部位应标注索引符号。
６）楼梯梯段的形状、楼梯的走向和级数。
７）图名、比例。在建筑平面图中的线型应粗细分明，凡是被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；窗户的玻璃线等用细实线表示。
上一页
下一页
返回
任务一　建筑施工图
较小的构配件图例线、尺寸线、标高符号等用细实线绘制；轴线用细单点长画线绘制。绘图平面图的常用比例是１∶５０、１∶１００、１∶２００。
建筑施工图的绘图比例较小，某些内容因此无法用真实投影绘制，如门、窗等一些尺度较小的建筑构配件，可以使用图例来表示。图例应按《建筑制图标准》（ＧＢ／Ｔ５０１０４—２０１０）中的规定绘制，表４-１-４给出了常用建筑构造及配件图例。
（３）平面图的识读要点及识读示例。
１）底层平面图。现以某住宅楼工程为实例，进行底层建筑平面图的识读，如附图１车库小棚层平面图所示。
上一页
下一页
返回
任务一　建筑施工图
朝向、图名、比例、主要房间的布置。车库小棚层平面图（一层平面图），绘图比例是１∶１００。
墙体及定位轴线。本建筑为砖混结构，外墙厚为３７０ｍｍ，其他墙体厚２４０ｍｍ。通过轴网可以看出，横向轴线共２１根，从左向右排列；纵向定位轴线共７根，从下向上排列。
标高。在房屋建筑工程中，各部分的高度都用标高来表示。在平面图中，因为各房间的用途不同，房间的高度不都在同一水平面上。另外，卫生间、厨房、阳台与其他房间的地面均应存在高差且有指向地漏的坡度，便于排水。
尺寸标注。
上一页
下一页
返回
任务一　建筑施工图
该建筑物的平面形状为矩形，总长４４．１０ｍ，总宽１４．５２ｍ，由此可计算出该住宅楼的用地面积。建筑物四周的三道外部尺寸由外向内分别表示总尺寸、轴间尺寸和细部尺寸。建筑内部的局部尺寸则分别显示各构配件的定位定形尺寸，如门窗、墙体、楼梯、台阶等，识读时应当将尺寸与前述的各构配件结合起来看。
图例。平面图中门窗、楼梯均按规定的图例绘制。
其他。在进门走廊处有一个管道井。图中还存在两处剖切，分别为１—１、２—２剖切符号，剖开后从右向左投影。底层平面图上还需反映室外可见的台阶、散水（或明沟）、花台、花池及雨水管等。
上一页
下一页
返回
任务一　建筑施工图
２)标准层平面图（附图２）。标准层平面图的图示方法与底层平面图相同。因为室外的台阶、花池、明沟、散水和雨水管的形状及位置已在底层平面图中表达清楚了，所以中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层室外的雨篷、遮阳板等。
３）顶层平面图。因剖切情况不同，顶层平面图中楼梯部分梯段的情况与底层和标准层均不相同。
４）屋顶平面图。屋顶平面图主要表明屋顶的形状，屋顶排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等。
上一页
下一页
返回
任务一　建筑施工图
（４）平面图的绘制步骤和方法。
１）比例选择、布置图面。根据常用比例，考虑自己的图幅选定比例，按选定的比例和图幅规定打好图纸边框，留出图标位置，然后安排好各图的位置使各图之间关系适当、疏密均匀，且留足尺寸标注及图名标注的位置。
２）画定位轴线、墙厚与柱的断面。轴线是建筑物的核心线，也是控制线。
3)确定门窗位置，画出细部形状，如楼梯、台阶、散水及卫生间等。
上一页
下一页
返回
任务一　建筑施工图
４)经检查后，按规定线型加深图线，标注轴线编号、尺寸，画剖切位置线，索引符号，写其他文字说明，最后在平面图的下方写出图名、比例等。底层平面图还应在图外适当的位置画上指北针图例，以示方位。
４． 建筑立面图
建筑立面图是房屋的外墙面在与其平行的投影面上所作的外墙正投影图，简称为立面图。它主要用来表明房屋的外形外貌，反映房屋的高度、层数，屋顶的形式，墙面的做法，门窗的形式、大小和位置，以及窗台、阳台、雨篷、檐口、勒脚、台阶等构造和配件各部位的标高。建筑立面图是外墙面装饰、安装门窗的主要依据。
上一页
下一页
返回
任务一　建筑施工图
（１）立面图的图示内容及命名方式。
１）建筑立面图的图示内容主要包括：
从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分隔线等内容。
建筑物立面上的主要标高。
建筑物两端的定位轴线及其编号，详图索引符号。
用文字说明外墙面装修的材料及其做法。
图名和比例。立面图的绘制比例同平面图一样，常用１∶５０、１∶１００、１∶２００的比例绘制。
上一页
下一页
返回
任务一　建筑施工图
２）立面图的命名方式有以下几种：
用朝向命名，如建筑物的某个立面面向哪个方向，就称那个方向的立面图；按主次立面命名，如把房屋的主要出入口或反映房屋外貌主要特征的立面图称为正立面图，而把其他立面图分别称为背立面图、左侧立面图和右侧立面图等；用立面图两端的定位轴线编号来命名，如按照观察者面向建筑物从左到右的轴线顺序命名。
（２）立面图的识读要点及识读举例。该住宅楼按立面图两端的定位轴线编号来命名并绘制立面图，以反映该房屋的各个立面的不同情况和装饰等。
上一页
下一页
返回
任务一　建筑施工图
(3)立面图的绘制步骤和方法。绘制立面图和绘制平面图一样，也是先选定比例和图幅，按选定的比例和图幅规定打好图纸边框，留出图标位置，然后安排好图的位置，且留足尺寸标注及图名标注的位置。
１）用加粗的粗实线表示该建筑物的室外地坪线（一般类同图框线），而用粗实线表示该建筑物的主要外墙轮廓线、屋顶线。
２）用中实线绘制，根据层高各部分标高和平面图窗门洞口尺寸，画出立面图图上壁柱、檐口门窗洞、雨篷、花格、雨水管等外形轮廓线，画出少量门窗扇、墙面、分格线。
３）在地坪线下方画出立面图左右两端的轴线及编号，以便与平面图对照阅读。
上一页
下一页
返回
任务一　建筑施工图
４）对外墙面的装饰材料要求做附加说明（在建筑施工总说明中已交代清楚者也可不再标明）。
５）立面图上的高度尺寸主要用标高的方式来标注，对外形也可附加一些线形尺寸。
６）其他。还应在立面图中标注详图索引符号、轴编号等；在图下方注上图名及比例。
５． 建筑剖面图
（１）剖面图的形成和作用。假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图被称为建筑剖面图。
上一页
下一页
返回
任务一　建筑施工图
建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。剖面图的剖切位置应选在房屋的主要部位或建筑构造较为典型的部位，通常应通过门窗洞口和楼梯间。剖面图的数量应根据房屋的复杂程度和施工实际需要而定。两层以上的楼房一般至少要有一个通过楼梯间剖切的剖面图。剖面图的图名应与底层平面图上标注的剖切符号编号一致，如１—１剖面图。
(2)剖面图的图示内容及表示方法。建筑剖面图的图示内容主要包括：
１）被剖切到的墙、梁及其定位轴线；标注尺寸和标高。
上一页
下一页
返回
任务一　建筑施工图
２）室内底层地面、各层楼面、屋顶、门窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。
３）楼地面、屋顶各层的构造。
４）图名和比例。
此外，在剖面图中，凡需绘制详图的部位，均要画出详图索引符号。
用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于１∶５０时，被剖切到的构配件断面上可省略材料图例。绘制比例应与平面图绘图比例相同。
上一页
下一页
返回
任务一　建筑施工图
（３）剖面图的识读要点及识读示例。
１）了解图名及比例。由图名可知，附图６是１—１剖面图，比例为１∶１００，与建筑平面图相同。
２）了解剖面图与平面图的对应关系。将图名和轴线编号与一层平面图的剖切符号对照，在轴线间注有１—１阶梯剖切符号，剖开后从右向左投影，这个剖面图剖到了建筑的主要出入口、楼梯间及平面变化处。剖面图的宽度应与平面图宽度相等，剖面图高度应与立面图保持一致。
３）了解房屋的结构形式。从１—１剖面图上可以看出，该建筑的楼板、屋面板、各种梁、楼梯、雨篷等水平承重构件均用钢筋混凝土制作，墙体用砖砌筑，属砖混结构。
上一页
下一页
返回
任务一　建筑施工图
４）了解主要标高和尺寸。１—１剖面图注出了房屋主要部位的标高，即底层室内外地坪、各层楼面、屋面、楼梯休息平台、檐口、屋顶等处均注出了标高数值。除标高外，图中还注出了门窗洞口等细部尺寸和高度尺寸。楼梯因另有详图，其尺寸不必在此图中注出。
５）了解屋面的排水方式。结合屋顶排水平面图，可了解房屋的排水方式及排水坡度。
（４）剖面图的绘制步骤和方法。
１）根据平面图的剖切位置和投影方向，分清剖到与没有剖到的可见部分，然后按比例与投影关系确定并画出轴线、室内外地坪线、楼面线、屋面线等，并画出墙身。
上一页
下一页
返回
任务一　建筑施工图
２）确定门窗、楼梯位置，画细部，如门窗洞、楼梯、栏杆、梁、板、雨篷、雨水管、屋面（根据屋面坡度画屋面）、檐口、水箱、上人孔、阳台及明沟等。
３）画剖面符号、标高符号、尺寸线、轴线编号等图线，经过检查之后，擦去多余线条，按照施工图的要求最后加深图线；画出材料图例，标写尺寸数字、图名、比例及有关文字说明等。
４）按规定线型加深图线，剖面图中被剖切部分轮廓线用粗实线表示，其余部分均用细实线表示。
５）剖面图中还应画出主要承重墙的轴线及轴线编号和轴线间的间距尺寸。在剖面图的外侧一般应标注三道尺寸：
上一页
下一页
返回
任务一　建筑施工图
最内一道为窗洞口尺寸和窗间墙尺寸；
第二道为层高尺寸；
最外一道为总高度，从室外地坪起算。
三道尺寸都以“ｍｍ”为单位，层高的标高尺寸以“ｍ”为单位。
除以上三道尺寸外，剖面图上还应标注出窗台过梁、楼面、地面、屋面室外、地面等外标高。
６． 建筑详图
（１）建筑详图的形成。
（２）建筑详图的用途及主要内容。
上一页
下一页
返回
任务一　建筑施工图
建筑详图是建筑细部的施工图，是对建筑平面、立面、剖面图等基本图样的深化和补充，是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。
建筑详图所画的节点部位，除应在有关的建筑平、立、剖面图中绘注出索引符号外，还需在所画建筑详图上绘制详图符号和写明详图名称，以便查阅。
建筑详图的主要内容包括：
１）图名（或详图符号）、比例。
２）构配件各部分的构造连接方法及相对位置关系。
３）各部位、各细部的详细尺寸。
上一页
下一页
返回
任务一　建筑施工图
４）构配件或节点所用的各种材料及其规格。
５）有关施工要求、构造层次及制作方法说明等。
（３）建筑详图的种类。建筑详图分为局部构造详图和构配件详图。局部构造详图主要表示房屋某一局部构造做法和材料的组成，如墙身详图、楼梯详图等。构配件详图主要表示构配件本身的构造，如门、窗、花格等详图。
（４）建筑详图的识读要点及识读举例。
１）外墙剖面详图。外墙剖面详图又称为墙身大样图，是建筑外墙剖面的局部放大图，它表达了房屋的屋面、檐口、楼（地）面的构造、尺寸、用料及其与墙身等其他构件的关系，并且还表明了女儿墙、窗顶、窗台、勒脚、散水等的位置及构造做法。
上一页
下一页
返回
任务一　建筑施工图
因此，外墙剖面详图是使用最多的建筑详图之一。
外墙剖面详图一般采用１∶２０的较大比例绘制，为节省图幅，通常采用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合。如果多层房屋中各层的构造情况一样，可只画底层、顶层或加一个中间层来表示。
外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内应画上材料图例。
２）楼梯详图。
上一页
下一页
返回
任务一　建筑施工图
在建筑平面图中包含了楼梯部分的投影，但因为楼梯踏步、栏杆、扶手等各细部的尺寸相对较小，图线十分密集，所以不易表达和标注，绘制建筑施工图时，常常将其放大绘制成楼梯详图。
楼梯主要由楼梯段、休息平台和栏杆扶手三部分组成。
楼梯详图主要表示楼梯的类型、结构形式以及梯段、栏杆扶手、防滑条等的详细构造方式、尺寸和用料。楼梯详图一般由楼梯平面图、剖面图和节点详图组成。
上一页
返回
任务二　结构施工图
一、房屋结构施工图
１． 结构施工图的作用
凡需要进行结构设计计算的承重构件（如基础、柱、梁板等），其材料、形状、大小以及内部构造等，皆由结构施工图表明。
结构施工图是放线、挖土方、支模板、绑钢筋、浇筑混凝土、安装各类承重构件、编制预算以及施工组织计划的重要依据。
２． 结构施工图的基本内容
建筑结构按其主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构和钢筋混凝土结构等。不同的结构类型，其结构施工图的具体内容及编排方式也各有不同。
下一页
返回
任务二　结构施工图
结构施工图一般应包括以下内容：
（１）结构设计说明。根据工程的复杂程度，结构设计说明的内容有多有少，但一般均包括五个方面的内容：
1)主要设计依据。阐明上级机关的批文，国家有关的标准、规范等。
２）自然条件。自然条件包括地质勘探资料，地震设防烈度，风、雪荷载等。
３）施工要求和施工注意事项。
４）对材料的质量要求。
５）合理使用年限。
上一页
下一页
返回
任务二　结构施工图
（２）结构布置平面图。结构布置平面图同建筑平面图一样，属于全局性的图纸，主要内容包括：
１）基础平面布置图及基础详图。
２）楼面结构平面布置图及节点详图。
３）屋顶结构平面布置图及节点详图。
（３）构件详图。构件详图属于局部性的图纸，表明构件的形状、大小、所用材料的强度等级和制作安装等。其主要内容有：
１）梁、板、柱等构件详图。
２）楼梯结构详图。
３）其他构件详图。
上一页
下一页
返回
任务二　结构施工图
３． 常用的图例及符号
《建筑结构制图标准》（ＧＢ/Ｔ５０１０５—２０１０）等标准对结构施工图的绘制有明确的规定，现将有关规定介绍如下：
（１）常用构件代号。常用构件代号用各构件名称的汉语拼音的首字母表示，详见表４-２-１。
（２）常用钢筋代号。我国目前钢筋混凝土和预应力钢筋混凝土中常用的钢筋和钢丝主要有热轧钢筋、冷拉钢筋、热处理钢筋、钢丝四大类。不同种类和级别的钢筋、钢丝在结构施工图中用不同的符号表示，见表４-２-２。
上一页
下一页
返回
任务二　结构施工图
（３）钢筋的标注方法。
１）标注钢筋的根数和直径，如图４-２-１所示。
２）标注钢筋的直径和相邻钢筋中心距，如图４-２-２所示。
（４）钢筋的作用和分类。钢筋混凝土构件中的钢筋，有的是因为受力需要而配置，有的则是因为构造需要而配置，这些钢筋的形状和作用各不相同，一般分为以下几种：
1)受力钢筋（主筋）。在构件中以承受拉应力和压应力为主的钢筋称为受力钢筋。受力钢筋用于梁、板、柱等各种钢筋混凝土构件中，分为直筋和弯起筋；还可分为正筋（拉应力）和负筋（压应力）两种。
上一页
下一页
返回
任务二　结构施工图
２）箍筋。承受一部分斜拉应力（剪应力），并为固定受力筋、架立筋的位置所设的钢筋称为箍筋，箍筋一般用于梁和柱中。
３）架立钢筋。架立钢筋又叫架立筋，用以固定梁内钢筋的位置，把纵向的受力钢筋和箍筋绑扎成骨架。
４）分布钢筋。分布钢筋简称分布筋，用于各种板内。分布筋与板的受力钢筋垂直设置，其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
５）其他钢筋。除以上常用的四种类型的钢筋外，还会因构造要求或者施工安装需要而配置构造钢筋，如腰筋，用于高断面的梁中；预埋锚固筋，用于钢筋混凝土柱上与墙砌在一起，起拉结作用，又叫拉结筋；吊环在吊装预制构件时使用。
上一页
下一页
返回
任务二　结构施工图
（５）钢筋的保护层。结构构件受力主筋面必须有一定厚度的混凝土，这层混凝土就被称为保护层。保护层的厚度因构件不同而异。为了使钢筋在构件中不被锈蚀，加强钢筋与混凝土的粘结力，一般情况下，梁和柱的保护层厚为２５ｍｍ，板的保护层厚为１０ ~１５ｍｍ，剪力墙的保护层厚为１５ｍｍ。
二、房屋结构施工图识读
任何建筑物都是由许许多多的结构构件和建筑配件组成的，如梁、板、墙、柱和基础等均是建筑物的主要承重构件。这些构件相互支撑，连成整体，构成了房屋的承重结构系统。
上一页
下一页
返回
任务二　结构施工图
房屋的承重结构系统称为“建筑结构”，简称“结构”，组成这个系统的各个构件称为“结构构件”。
设计一幢房屋，除了进行建筑设计外，还要进行结构设计。结构设计的基本任务是根据建筑物的使用要求和作用于建筑物上的荷载，选择合理的结构类型和结构方案，进行结构布置，经过结构计算，确定各结构构件的几何尺寸、材料等级及内部构造，以最经济的手段，使建筑结构在规定的使用期限内满足安全、适用、耐久的要求。结构施工图必须与建筑施工图相配合，两者之间不能有矛盾。
１． 结构设计说明
上一页
下一页
返回
任务二　结构施工图
根据工程的复杂程度，结构设计说明的内容有多有少，但一般均包括以下几个方面的内容：
（１）主要设计依据。上级机关的批文，国家有关的标准、规范等。
（２）自然条件。自然条件包括地质勘探资料，地震设防烈度、风、雪荷载等。
(3)施工要求和施工注意事项。对材料的质量要求，合理使用年限等。
２． 基础施工图
通常把建筑物地面±0.000（除地下室）以下，承受房屋全部荷载的构件称为基础。
上一页
下一页
返回
任务二　结构施工图
基础的形式很多，常采用的有条形基础、独立基础和桩基础等。基础施工图包括基础平面图和基础详图。
（１）基础平面图。基础平面图是假想用一水平剖切面沿建筑物底层地面（±０．０００）附近将其剖开而绘制的平面图，如图４-２-３所示。其画法是：
１）按比例（常用比例为１∶１００或１∶２００）画出定位轴线（同建筑平面图）。
２）用粗实线画出墙（或柱）的边线，用细实线画出基础底边线。
３）画出不同断面的剖切符号，并分别编号。
上一页
下一页
返回
任务二　结构施工图
４）标注尺寸。参考平面图的标注方法，根据结构复杂程度标注两道尺寸。
５）设备较复杂的房屋，在基础平面图上还要配合采暖通风图、给水排水管道图、电气设备图等，用虚线画出管沟、设备孔洞等位置，注明其内径、宽、深尺寸和洞底标高。
（２）图示内容。
１）定位轴线及编号应与建筑平面图一致，并标注尺寸。
２）基础墙厚度及与轴线的位置关系，基础底面宽度。
３）基础墙上预留洞位置及洞口尺寸及基础梁、基础梁代号和编号。
４）基础详图的剖切位置及编号。
上一页
下一页
返回
任务二　结构施工图
（３）基础详图。基础平面图是主要表达基础墙、垫层、柱、梁等构件布置平面关系的图样。而基础外形、大小、材料强度等级及基础埋置深度等需要有基础详图。基础详图是用铅垂剖切平面沿垂直于定位轴线方向切开基础所得到的断面图，如图４-２-４所示。它表示的主要内容有：
１）基础墙的定位轴线编号。
２）基础墙的厚度，基础地面宽度及与轴线的关系。
３）室内外、基底的标高，基础的埋置深度。
４）基础梁的断面尺寸和配筋，防潮层的位置、大放脚等的做法。
为了表明基础的具体构造，不同断面不同做法的基础都应画出详图。基础详图一般比例较大，常用１∶１０、１∶２０、１∶３０等。
上一页
下一页
返回
任务二　结构施工图
基础详图的绘图步骤是：
１）画出基础的定位轴线。
２）画出室内外地坪线，根据基础各部分高、宽尺寸画出基础、基础墙等断面轮廓线。
３）画出基础梁、基础底板配筋等内部构造情况。
4)标注室内外地面、基础底面的标高和各细部尺寸；书写文字说明。
（４）基础结构施工图的识读要点及识读示例。
基础结构施工图识读要点如下：
１）看设计说明，了解基础所用材料、地基承载力以及施工要求等。
上一页
下一页
返回
任务二　结构施工图
２）看基础平面图与建筑平面图的定位轴线及尺寸标注是否一致，基础平面图与基础详图是否一致。
３）看基础平面图要注意基础平面布置与内部尺寸关系，以及预留洞的位置及尺寸等。
４）看基础详图要注意竖向尺寸关系，基础的形状、做法与详细尺寸，钢筋的直径、间距与位置，以及地圈梁、防潮层的位置、做法等。
３． 结构平面布置图
用平面图的形式表示房屋上部各承重结构或构件的布置图样，叫作结构平面布置图。它是施工时布置和安放各层承重构件的依据，一般包括楼层结构平面布置图和屋顶结构平面布置图。
上一页
下一页
返回
任务二　结构施工图
楼层结构平面布置图是用一假想的水平剖切平面在所要表明的结构层的上表面处水平剖开，向下作正投影而得到的水平投影图。它主要用来表示房屋每层的梁、板、柱、墙等承重构件的平面位置，说明各构件在房屋中的位置以及它们的构造关系。楼层结构平面图是施工各种结构构件的重要依据。
屋顶结构平面布置图是表示屋面承重构件平面布置的图样。它与楼层结构平面布置图基本相同。由于屋面排水的需要，屋面承重构件可根据需要按一定的坡度布置，有时需设置挑檐板，因此，在屋顶结构平面布置图中要表明挑檐板的范围及节点详图的剖切符号，阅读屋顶结构平面布置图时，还要注意屋顶上人孔、通风道等处的预留孔洞的位置和大小。
上一页
下一页
返回
任务二　结构施工图
（１）结构平面布置图的图示内容和作用。楼层结构平面布置图是用一假想的水平剖切平面在所要表明的结构层没有抹灰时的上表面处水平剖开，向下作正投影而得到的水平投影图。
它主要用来表示房屋每层的梁、板、柱、墙等承重构件的平面位置，说明各构件在房屋中的位置以及它们的构造关系。楼层结构平面图是施工各种结构构件的重要依据。
楼层结构平面布置图的图示内容如下：
１）墙体的定位轴线及墙体的厚度。
２）预制楼板的规格、数量和铺设方向，预制板与梁、墙体的关系。
上一页
下一页
返回
任务二　结构施工图
３）现浇楼板的配筋，它与梁、墙体的关系。
４）各种梁的布置位置及梁底标高，各种柱的位置，其配筋图另有构件详图表示。
５）标注尺寸和必要的文字说明。
（２）结构平面布置图的绘制步骤和方法。
１）画出与建筑平面图相一致的定位轴线。
２）画出平面外轮廓、楼板下的不可见墙身线和门窗洞的位置线以及梁的平面轮廓线等。
３）对于预制板部分，注明预制板的数量、代号、编号；对于现浇板，画出板中钢筋的布置，并注明钢筋的编号、规格、间距、数量等。
上一页
下一页
返回
任务二　结构施工图
４）标注断面图的剖切位置并编号。
５）标注轴线编号和各部分尺寸、楼（屋）面结构标高等。
６）书写文字说明。
（３）结构平面布置图的识读要点及识读举例。
识读结构平面布置图时应注意以下几点：
１）楼板及屋面结构平面的轴线网与相应的“建施”图中楼层平面图轴线网一致。为了突出楼板布置，墙体用细线表示。
２）预制楼板的平面布置情况一般用细实线表示；墙内圈梁及过梁用粗单点长画线表示；承重梁需表示其外形投影，且不可见时用细虚线表示；钢筋在结构平面图上用粗实线表示。
上一页
下一页
返回
任务二　结构施工图
预制楼板按实际情况标注板的数量和构件代号。
３）现浇楼板可另绘详图，并在结构平面图上标明板的代号，或者把结构平面图与板的配筋图合二为一，在结构平面图上直接绘出钢筋，并标明钢筋编号、直径、级别、数量等。
４． 钢筋混凝土构件图
钢筋混凝土构件按照施工方法可以分为预制装配式和现浇整体式两大类，分述如下：
（１）预制装配式构件。预制装配式构件预先在预制厂成批生产，然后在施工现场安装就位。预制装配式构件具有施工速度快，节省劳动力和建筑材料，便于工业化生产和机械化施工等优点。
上一页
下一页
返回
任务二　结构施工图
但是这种结构的整体性不如现浇构件好，抗震性能也相对较差。
装配式结构图主要表示预制梁、板及其他构件的位置、数量及搭接方法。其内容一般包括结构布置平面图、节点详图、构件统计表及文字说明等。
在施工图中，结构布置图常用一种示意性的简化画法来表示。这种投影法的特点是楼板压住墙，被压部分墙身轮廓线画中粗虚线，门、窗过梁上的墙遮住过梁，门窗洞口的位置用中粗虚线，过梁代号标注在门窗洞口旁。
（２）现浇构件。钢筋混凝土现浇构件详图是加工制作钢筋、浇筑混凝土的依据，其内容一般包括模板图、配筋图及钢筋表。
上一页
下一页
返回
任务二　结构施工图
１）模板图。模板图也称外形图，它主要表达构件的外部形状、几何尺寸和预埋件代号及位置。它适用于较复杂的构件，以便于模板的制作和安装。对于形状简单的构件，一般不必单独绘制模板图，只需在配筋图上把构件的尺寸标注清楚即可。
２）梁、板、柱的配筋详图。
梁是受弯构件，钢筋混凝土梁的结构详图以配筋图为主，如图４-２-６所示。
钢筋的形状在配筋图中一般已表达清楚，如果在配筋比较复杂、钢筋重叠无法看清，应在配筋图外另加钢筋详图。钢筋详图应按照钢筋在立面图中的位置由上而下，用同一比例排列在配筋图的下方，并与相应的钢筋对齐。
上一页
下一页
返回
任务二　结构施工图
板同梁一样也是受弯构件，现浇板为工地现场浇筑，现浇板的配筋图一般只画出它的平面图或断面图。
在结构平面布置图中，同种规格的钢筋往往仅画一根示意。钢筋的弯钩向上、向左表示底层钢筋；钢筋弯钩向下、向右表示顶层钢筋，如图４-２-７所示。
板内不同类型的钢筋都用编号来表示，并在图中或文字说明中注明钢筋的编号、规格、间距等。钢筋编号写在细线圆圈内，圆圈直径为６ｍｍ。
钢筋混凝土柱的详图相对于梁、板来讲，比较简单。
上一页
下一页
返回
任务二　结构施工图
其内容主要包括模板图、配筋图、断面图、钢筋表和文字说明等部分，如图４-２-８所示。
　（３）钢筋混凝土梁、柱、板平法施工图识读举例及表示方法。建筑结构施工图平面整体表示方法（以下简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法的制图规则，直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，形成一套新型完整的结构施工图的方法。
１）梁平法施工图。梁平法施工图是在梁平面布置图上，采用平面注写方式或截面注写两种方式表达。通常以平面注写为主，截面注写为辅。
梁平法施工图平面注写方式。
上一页
下一页
返回
任务二　结构施工图
平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号，断面尺寸b×h（宽×高）和配筋数值。当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注。平面标注采用集中标注与原位标注相结合的方式进行标注。读图时，当集中标注与原位标注不一致时，原位标注取值优先。
ａ． 集中标注。集中标注可以从梁的任意一跨引出。集中标注的内容包括四项必注值和两项选注值。四项必注值包括梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋；两项选注值包括梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差。
上一页
下一页
返回
任务二　结构施工图
形式如下：
梁代号，梁编号（跨数，有无悬挑），梁宽×梁高
箍筋（肢数）
上部贯通筋，下部贯通筋，腰筋
（梁顶标高）无标注时相对于同板顶标高
ｂ． 原位标注。原位标注的内容包括梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋等。梁采用原位标注时，注意各种数字符号的注写位置，标注在纵向梁的后面表示梁的上部配筋，标注在纵向梁的前面表示梁的下部配筋；标注在横向梁的左边表示梁的上部配筋，标注在右边表示下部配筋。
上一页
下一页
返回
任务二　结构施工图
梁支座上部纵筋。原位标注的支座上部纵筋应包括集中标注的贯通筋在内的所有钢筋。
多于一排的，用“/”自上而下分开；同排纵筋有两种不同直径时，用“＋”相连，且角部纵筋写在前面。
当梁中间支座两边的上部纵筋相同时，仅在支座一边标注配筋值；否则，需在支座两边分别标注。
梁下部纵筋。梁下部纵筋与上部纵筋标注类似，多于一排时，用“／”自上而下分开；同排纵筋有两种不同直径时，用“＋”相连，且角部纵筋写在前面。
上一页
下一页
返回
任务二　结构施工图
附加箍筋或吊筋。附加箍筋或吊筋直接画在平面图中的主梁上，用引线标注总配筋值，附加箍筋的肢数注写在括号内。当多数附加箍筋或吊筋相同时，可在图中统一说明，少数与统一说明不一致者，再原位引注。
当在梁上集中标注的内容（某一项或某几项）不适用于某跨或某挑段时，则将其不同数值原位标注在该跨或该悬挑段。
当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
当梁的集中标注中分别注写了梁上部和下部均为通长纵筋时，则不需在梁下部重复做原位标注。
上一页
下一页
返回
任务二　结构施工图
梁平法施工图截面注写方式。截面注写方式是在梁的平面布置图上对标准层上的所有梁按规定进行编号，分别在不同编号的梁中，各选择一根梁用剖切符号引出截面配筋图，并在截面配筋图上注写截面尺寸和配筋数值，其他相同编号梁仅需标注编号。图４-２-９为单根梁的截面注写方式示例.
当某梁的顶面标高与结构层的楼面标高不同时，应继其编号后在“（　）”中注写梁顶面标高高差。
截面注写方式既可以单独使用，也可与平面注写方式结合使用。当表达异形截面梁的尺寸与配筋时，用截面注写方式相对比较方便。
上一页
下一页
返回
任务二　结构施工图
截面注定方式与平面注写方式大同小异，梁的代号、各种数字符号的含义均相同，只是平面注写方式中的集中注写方式在截面注写方式中用截面图表示。
２）柱平法施工图。柱平法施工图是在柱平面布置图上采用列表注写或截面注写的方式表达。列表注写方式就是用列表的方式注写；而截面注写方式是分别在不同编号的柱中选择一个截面直接注写的方式。
首先，按一定比例绘制柱的平面布置图，分别按照不同结构层（标准层）将全部柱、剪力墙绘制在该图上，并按规定注明各结构层的标高及相应的结构层号，然后根据设计计算结果，采用列表注写方式或截面注写方式表达柱的截面及配筋。
上一页
下一页
返回
任务二　结构施工图
柱平法施工图的截面注写方式。截面注写即在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图，注写柱编号、截面尺寸b×h、角筋或全部纵筋、箍筋的级别、直径及加密与非加密区的间距。同时，在柱截面配筋图上还应标注柱截面与轴线关系。
柱平法施工图的列表注写方式。列表注写方式是在柱平面布置图上（一般采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同—编号的柱中选择一个或几个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式。
上一页
下一页
返回
任务二　结构施工图
柱平法施工图列表注写方式，包括平面布置图、柱断面类型、柱表、结构层楼面标高及结构层高等内容，如图４-２-１１所示。
ａ． 柱平面布置图。平面布置图表明定位轴线、柱的编号、形状及与轴线的关系；柱的编号为ＫＺ１、ＬＺ１等，如ＫＺ１表示１号框架柱，ＬＺ１表示１号梁上柱。
ｂ． 柱的断面形状。柱的断面形状为矩形，与轴线的关系分为偏轴线和柱中心线与轴线重合两种形式。
ｃ． 柱的断面类型。在施工图中柱的断面图有不同的类型，其中重点表示箍筋的形状特征，读图时应弄清某编号的柱采用哪一种断面类型。
上一页
下一页
返回
任务二　结构施工图
ｄ． 柱表。柱表中包括柱编号、标高或标高段、断面尺寸与轴线的关系、全部纵筋、角筋、犫边一侧中部筋、犺边一侧中部筋、箍筋类型号及箍筋等。其含义介绍如下：
柱编号：柱编号包括柱的类型代号和序号。
标高：在柱中不同的标高段，其断面尺寸、配筋规格、数量等会有所不同。
断面尺寸：对于矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2 和h1、h2的具体数值，需对应于各段柱分别注写，目的在于表示柱与轴线的关系。
上一页
下一页
返回
任务二　结构施工图
全部纵筋：当柱子的四边配筋相同时，可以用标注全部纵筋的方法表示。柱断面可以是正方形或矩形。
角筋：角筋指柱四个大角的钢筋配置情况。
中部筋：中部筋包括柱犫边一侧和犺边一侧两种，标注中写的数量只是b边一侧和h边一侧不包括角筋的钢筋数量，读图时还要注意与b边和h边对应一侧的钢筋数量（对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边可省略不注）。
箍筋类型号：箍筋类型号表示两个内容，一是箍筋类型编号１，２，３，…；二是箍筋的肢。
上一页
下一页
返回
任务二　结构施工图
箍筋：箍筋中需要标明钢筋的级别、直径、加密区的间距和非加密区的间距。
ｅ． 结构层楼面标高及层高。结构层楼面标高及层高也用列表表示，列表中的层号和层高一般要与建筑图表达一致，由下向上排列，内容包括楼层编号，简称层号。楼层标高表示楼层结构构件上表面的高度，即结构标高。层高（上一层与下一层的建筑标高之差）分别表示各层楼的高度，单位均用“ｍ”表示。
３）板平法施工图。板平法施工图分为有梁楼盖平法施工图和无梁楼盖平法施工图，在此仅介绍有梁楼盖平法施工图的制图规则。
上一页
下一页
返回
任务二　结构施工图
有梁楼盖平法施工图是在楼面板和屋面板布置图上，采用平面注写的表达方式。板平面注写主要包括板块集中标注和板支座原位标注。
为方便实际表达和施工识图，规定结构平面的坐标方向为：
当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；
当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；
当轴网向心布置时，切向为X向，径向为Y向。
板块集中标注。板块集中标注的内容为板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。
上一页
下一页
返回
任务二　结构施工图
板支座原位标注。板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬挑部位单独配置时则在原位表达）。在配置相同的第一跨（或悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当该筋通常设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短跨），以该线段代表支座上部非贯通纵筋，并在线段上方注写钢筋编号、配筋值、横向连续布置的跨数（注写在括号内，且当为一跨时可不注），以及是否横向布置到梁的悬挑端。
板支座上部非贯通钢筋自支座中线向跨内的伸出长度，注写在线段的下方位置。
上一页
下一页
返回
任务二　结构施工图
当板支座上部非贯通纵筋向支座两侧对称伸出时，可仅在支座一侧线段下方标注伸出长度，另一侧不注。当向支座两侧非对称伸出时，应分别在支座两侧线段下方标注伸出长度，如图４-２-１２所示。
当线段画至对边贯通全跨或贯通全悬挑长度的上部长纵筋，贯通全跨或伸出至全悬挑一侧的长度值不注，只注明非贯通筋另一侧的伸出长度值，如图４-２-１３所示。
上一页
返回
表4-1-1常用建筑材料图例
下一页
返回
表4-1-1常用建筑材料图例
上一页
下一页
返回
表4-1-1常用建筑材料图例
上一页
返回
图4-1-1标高符号及标高数字注写
返回
表4-1-2索引符号与详图符号
返回
图4-1-2引出线标注
返回
图4-1-3共用引出线的标注
返回
图4-1-4多层构造引出线
返回
图4-1-5对称符号的标注
返回
图4-1-6连接符号
返回
图4-1-7指北针
返回
图4-1-8风向频率玫瑰图
返回
表4-1-3总平面图常用建筑图例
返回
图4-1-9某住宅小区建筑总平面图
返回
表4-1-4常用建筑构造及配件图例
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
下一页
返回
表4-1-4常用建筑构造及配件图例
上一页
返回
表4-2-1常用构件代号
下一页
返回
表4-2-1常用构件代号
上一页
返回
表4-2-2钢筋的种类和代号
返回
图4-2-1钢筋的标注(一)
返回
图4-2-2钢筋的标注(二)
返回
图4-2-3基础平面图
返回
图4-2-4基础详图
返回
图4-2-6 L-1的详图
返回
图4-2-7双向钢筋的表示方法
返回
图4-2-8 钢筋混凝土柱详图
返回
图4-2-9单根梁截面注写方式示例
返回
图4-2-11平法柱的列表注写方式示例
返回
图4-2-12板支座上部非贯通纵筋的标注(一)
返回
图4-2-13板支座上部非贯通纵筋的标注(二)
返回

展开更多......

收起↑
