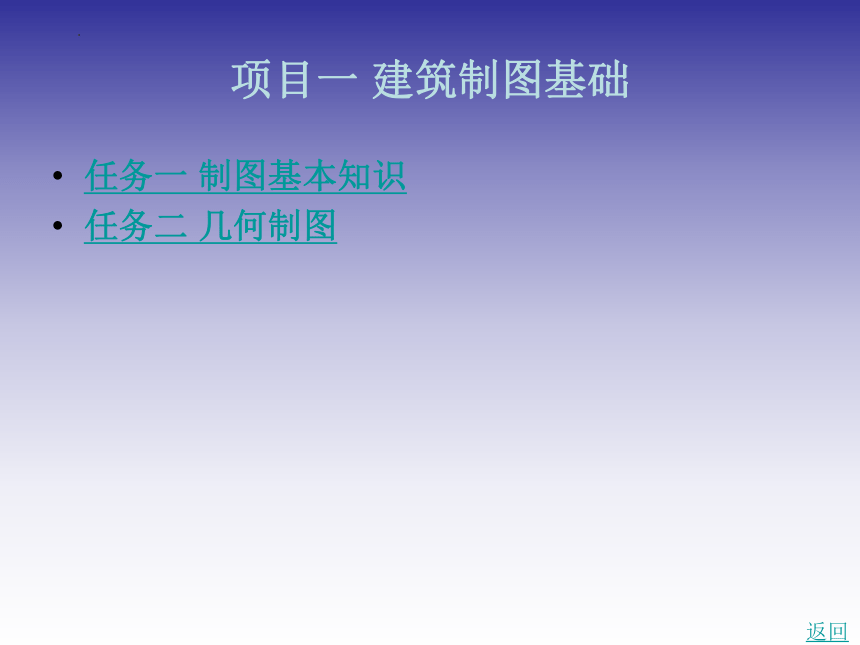

项目一 建筑制图基础
任务一 制图基本知识
任务二 几何制图
返回
任务一 制图基本知识

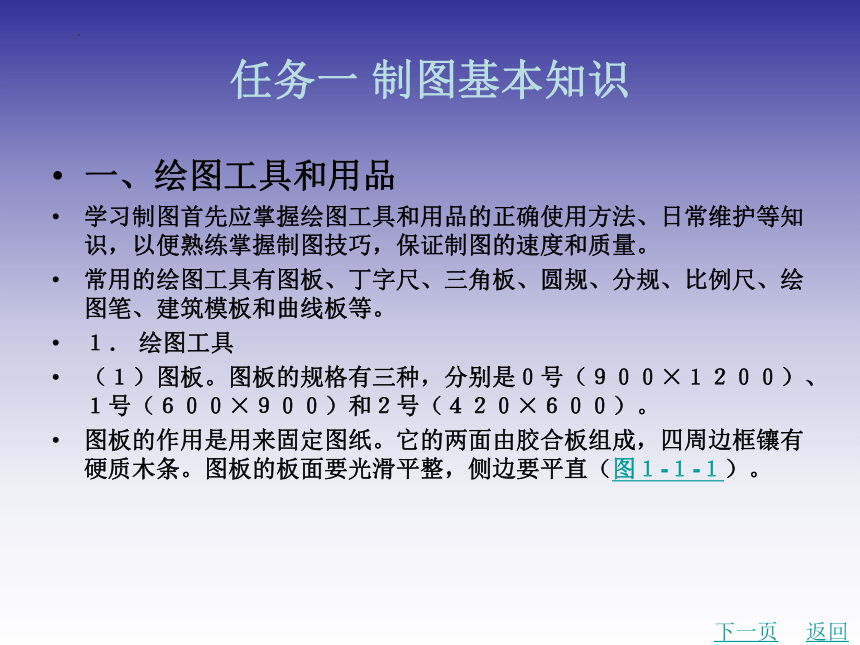

一、绘图工具和用品
学习制图首先应掌握绘图工具和用品的正确使用方法、日常维护等知识，以便熟练掌握制图技巧，保证制图的速度和质量。
常用的绘图工具有图板、丁字尺、三角板、圆规、分规、比例尺、绘图笔、建筑模板和曲线板等。
１． 绘图工具
（１）图板。图板的规格有三种，分别是０号（９００×１２００）、１号（６００×９００）和２号（４２０×６００）。
图板的作用是用来固定图纸。它的两面由胶合板组成，四周边框镶有硬质木条。图板的板面要光滑平整，侧边要平直（图１-１-１）。
下一页
返回
任务一 制图基本知识

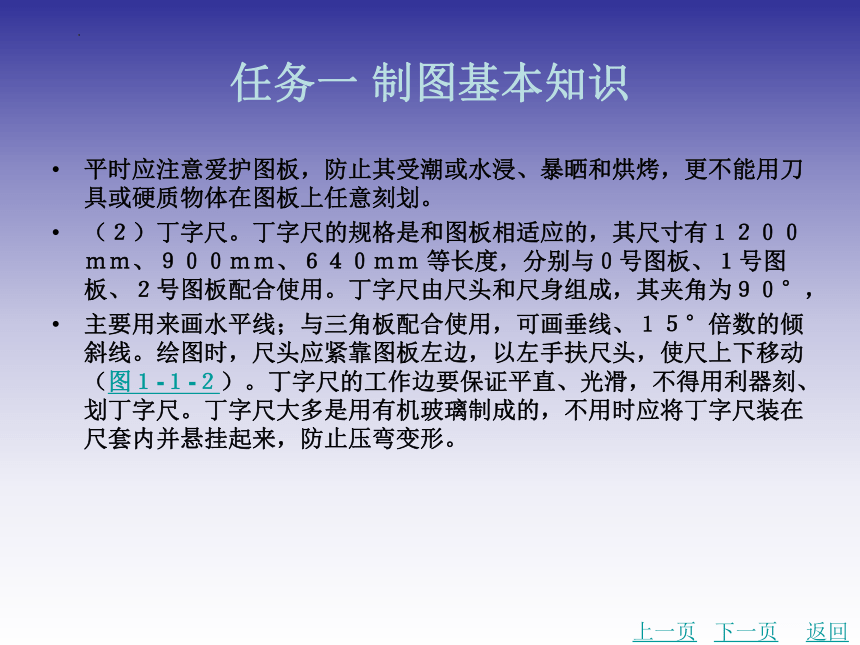

平时应注意爱护图板，防止其受潮或水浸、暴晒和烘烤，更不能用刀具或硬质物体在图板上任意刻划。
（２）丁字尺。丁字尺的规格是和图板相适应的，其尺寸有１２００ｍｍ、９００ｍｍ、６４０ｍｍ 等长度，分别与０号图板、１号图板、２号图板配合使用。丁字尺由尺头和尺身组成，其夹角为９０°，
主要用来画水平线；与三角板配合使用，可画垂线、１５°倍数的倾斜线。绘图时，尺头应紧靠图板左边，以左手扶尺头，使尺上下移动（图１-１-２）。丁字尺的工作边要保证平直、光滑，不得用利器刻、划丁字尺。丁字尺大多是用有机玻璃制成的，不用时应将丁字尺装在尺套内并悬挂起来，防止压弯变形。
上一页
下一页
返回
任务一 制图基本知识

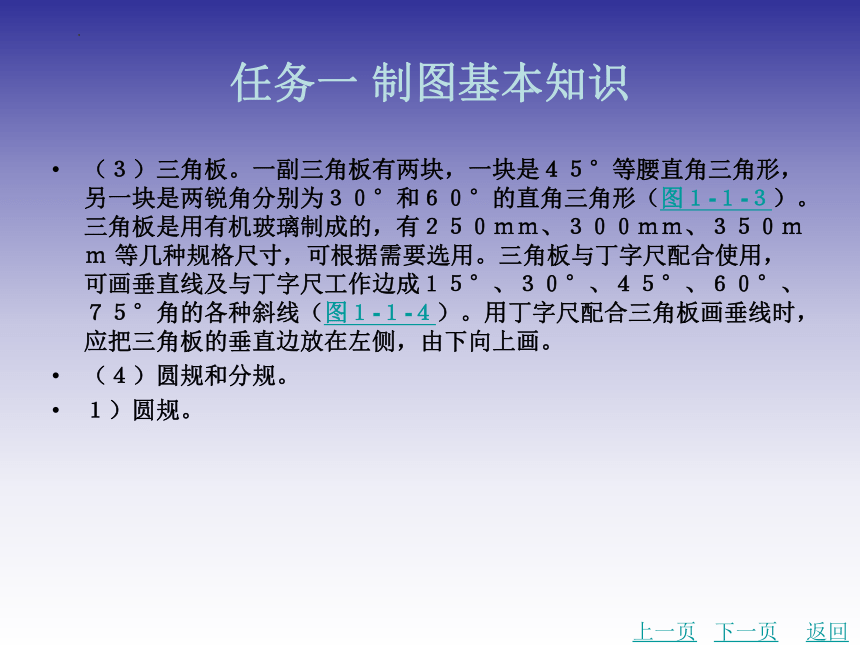

（３）三角板。一副三角板有两块，一块是４５°等腰直角三角形，另一块是两锐角分别为３０°和６０°的直角三角形（图１-１-３）。三角板是用有机玻璃制成的，有２５０ｍｍ、３００ｍｍ、３５０ｍｍ 等几种规格尺寸，可根据需要选用。三角板与丁字尺配合使用，可画垂直线及与丁字尺工作边成１５°、３０°、４５°、６０°、７５°角的各种斜线（图１-１-４）。用丁字尺配合三角板画垂线时，应把三角板的垂直边放在左侧，由下向上画。
（４）圆规和分规。
１）圆规。
上一页
下一页
返回
任务一 制图基本知识

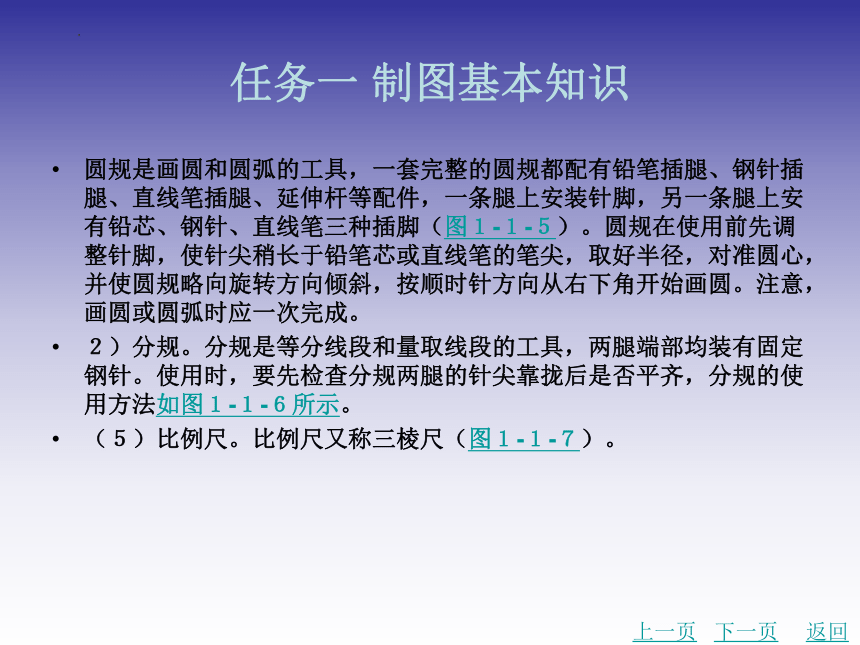

圆规是画圆和圆弧的工具，一套完整的圆规都配有铅笔插腿、钢针插腿、直线笔插腿、延伸杆等配件，一条腿上安装针脚，另一条腿上安有铅芯、钢针、直线笔三种插脚（图１-１-５）。圆规在使用前先调整针脚，使针尖稍长于铅笔芯或直线笔的笔尖，取好半径，对准圆心，并使圆规略向旋转方向倾斜，按顺时针方向从右下角开始画圆。注意，画圆或圆弧时应一次完成。
２）分规。分规是等分线段和量取线段的工具，两腿端部均装有固定钢针。使用时，要先检查分规两腿的针尖靠拢后是否平齐，分规的使用方法如图１-１-６所示。
（５）比例尺。比例尺又称三棱尺（图１-１-７）。
上一页
下一页
返回
任务一 制图基本知识

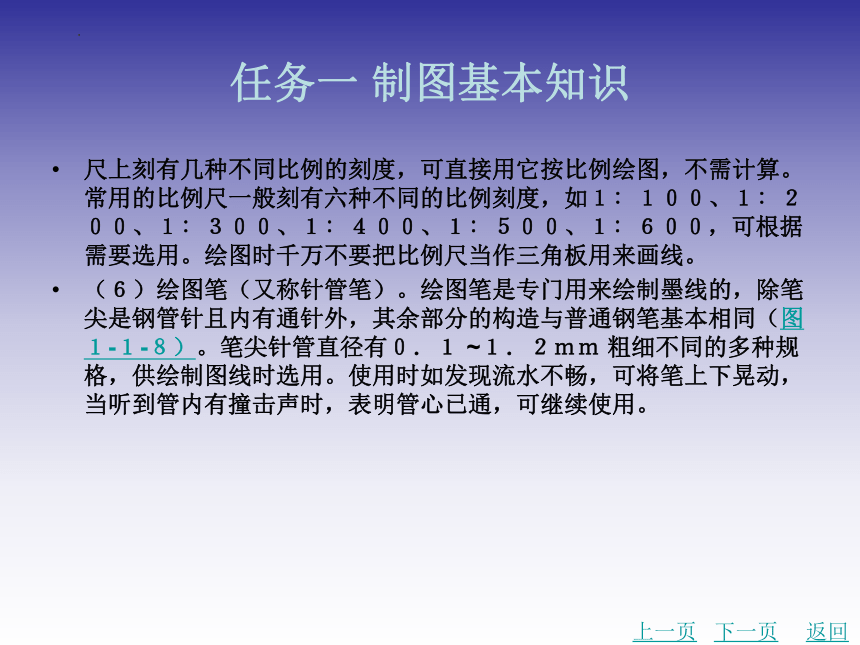

尺上刻有几种不同比例的刻度，可直接用它按比例绘图，不需计算。常用的比例尺一般刻有六种不同的比例刻度，如１∶１００、１∶２００、１∶３００、１∶４００、１∶５００、１∶６００，可根据需要选用。绘图时千万不要把比例尺当作三角板用来画线。
（６）绘图笔（又称针管笔）。绘图笔是专门用来绘制墨线的，除笔尖是钢管针且内有通针外，其余部分的构造与普通钢笔基本相同（图１-１-８）。笔尖针管直径有０．１ ~１．２ｍｍ 粗细不同的多种规格，供绘制图线时选用。使用时如发现流水不畅，可将笔上下晃动，当听到管内有撞击声时，表明管心已通，可继续使用。
上一页
下一页
返回
任务一 制图基本知识

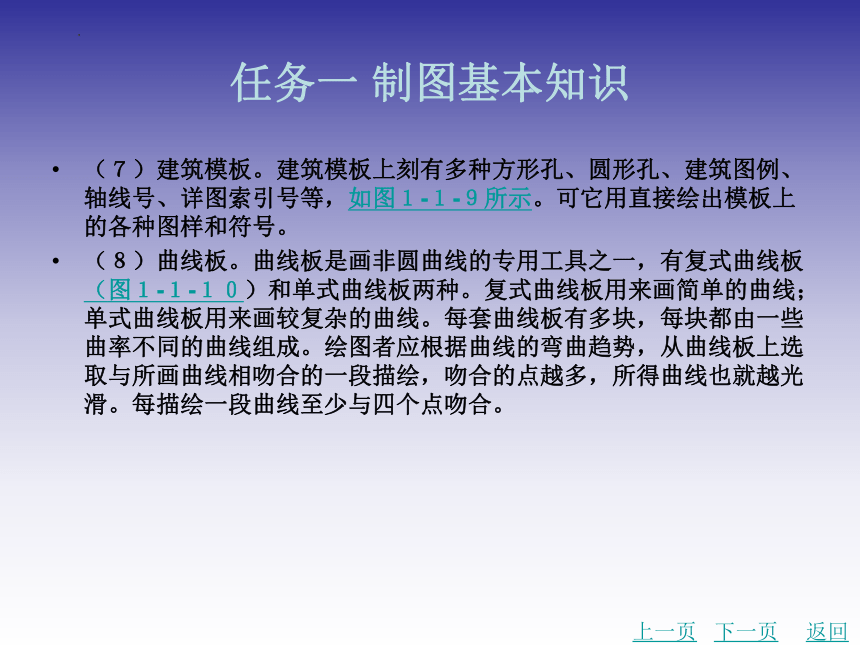

（７）建筑模板。建筑模板上刻有多种方形孔、圆形孔、建筑图例、轴线号、详图索引号等，如图１-１-９所示。可它用直接绘出模板上的各种图样和符号。
（８）曲线板。曲线板是画非圆曲线的专用工具之一，有复式曲线板（图１-１-１０）和单式曲线板两种。复式曲线板用来画简单的曲线；单式曲线板用来画较复杂的曲线。每套曲线板有多块，每块都由一些曲率不同的曲线组成。绘图者应根据曲线的弯曲趋势，从曲线板上选取与所画曲线相吻合的一段描绘，吻合的点越多，所得曲线也就越光滑。每描绘一段曲线至少与四个点吻合。
上一页
下一页
返回
任务一 制图基本知识

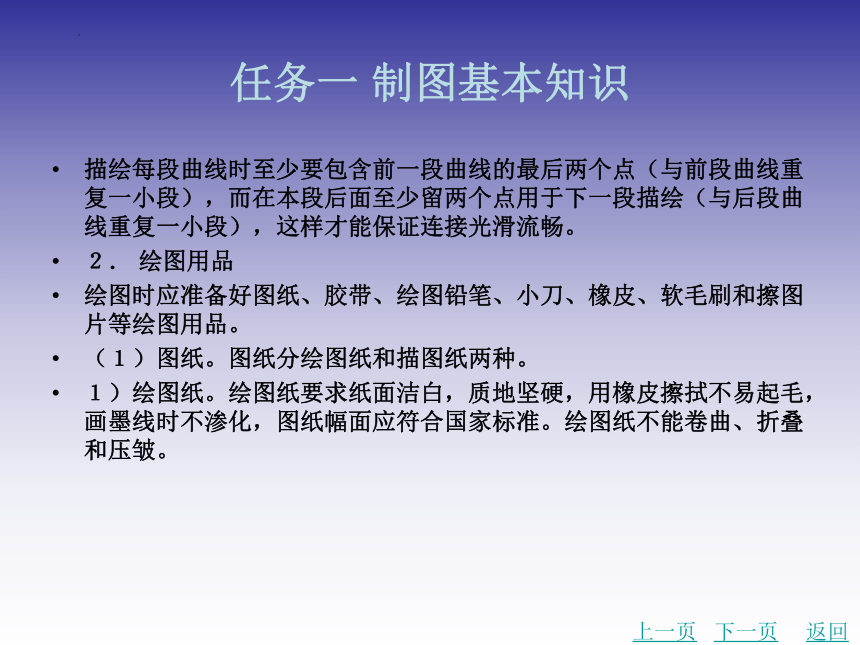

描绘每段曲线时至少要包含前一段曲线的最后两个点（与前段曲线重复一小段），而在本段后面至少留两个点用于下一段描绘（与后段曲线重复一小段），这样才能保证连接光滑流畅。
２． 绘图用品
绘图时应准备好图纸、胶带、绘图铅笔、小刀、橡皮、软毛刷和擦图片等绘图用品。
（１）图纸。图纸分绘图纸和描图纸两种。
１）绘图纸。绘图纸要求纸面洁白，质地坚硬，用橡皮擦拭不易起毛，画墨线时不渗化，图纸幅面应符合国家标准。绘图纸不能卷曲、折叠和压皱。
上一页
下一页
返回
任务一 制图基本知识

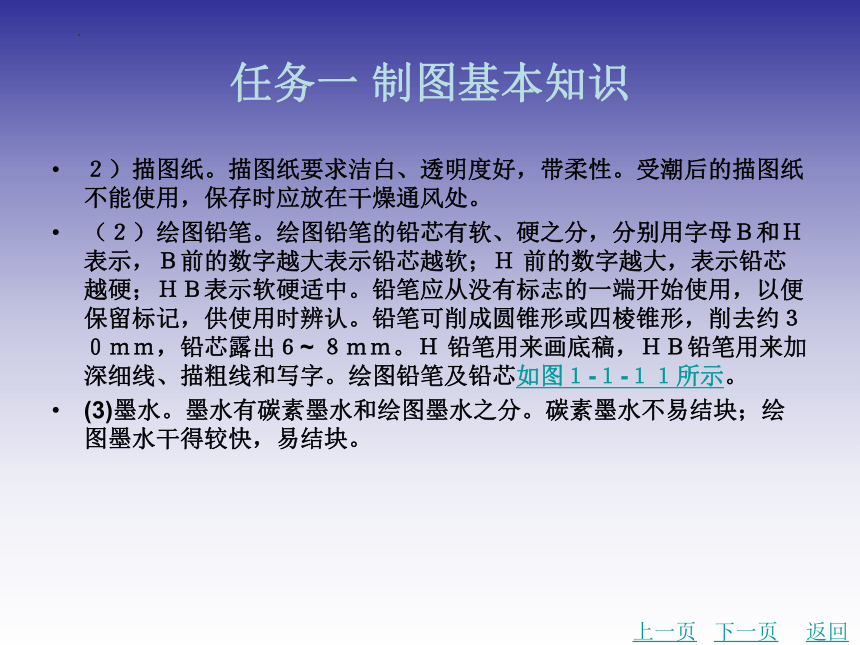

２）描图纸。描图纸要求洁白、透明度好，带柔性。受潮后的描图纸不能使用，保存时应放在干燥通风处。
（２）绘图铅笔。绘图铅笔的铅芯有软、硬之分，分别用字母Ｂ和Ｈ 表示，Ｂ前的数字越大表示铅芯越软；Ｈ 前的数字越大，表示铅芯越硬；ＨＢ表示软硬适中。铅笔应从没有标志的一端开始使用，以便保留标记，供使用时辨认。铅笔可削成圆锥形或四棱锥形，削去约３０ｍｍ，铅芯露出６~ ８ｍｍ。Ｈ 铅笔用来画底稿，ＨＢ铅笔用来加深细线、描粗线和写字。绘图铅笔及铅芯如图１-１-１１所示。
(3)墨水。墨水有碳素墨水和绘图墨水之分。碳素墨水不易结块；绘图墨水干得较快，易结块。
上一页
下一页
返回
任务一 制图基本知识
目前市场上的高级绘图墨水亦适用于绘图墨水笔。
(4)擦图片。擦图片是用来修改图线的， 如图1-1-12所示，使用时只要将该擦去的图线对准擦图片上相应的孔洞，用橡皮轻轻擦拭即可。
（５）其他用品。
１）胶带纸，用于固定图纸。
２）橡皮，用于擦去不需要的图线等。注意，应选用软橡皮擦铅笔图线，硬橡皮擦墨线。
３）小刀，用于削铅笔。
４）刀片，用于修整图纸上的墨线。
５）软毛刷，用于清扫橡皮屑，保持图面清洁。
上一页
下一页
返回
任务一 制图基本知识

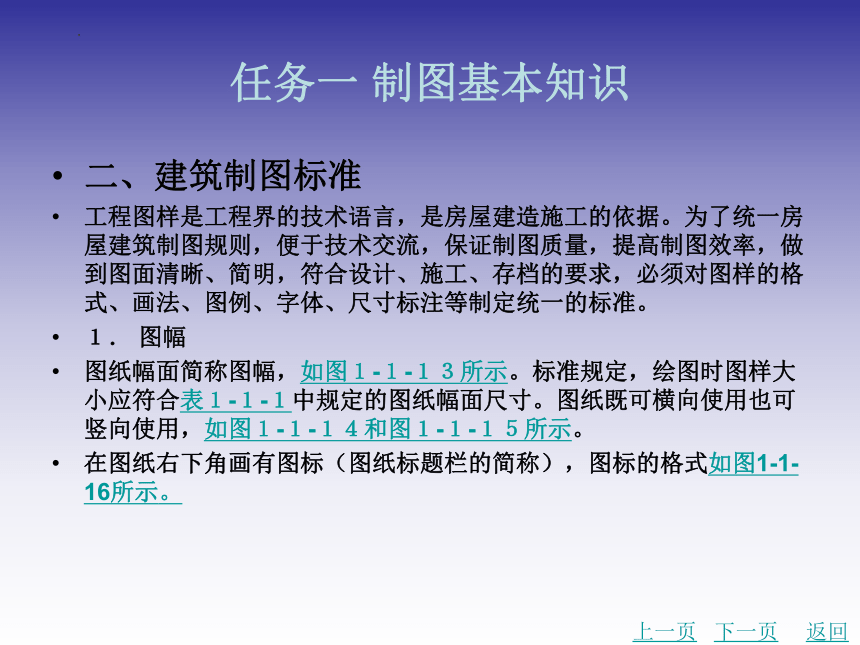

二、建筑制图标准
工程图样是工程界的技术语言，是房屋建造施工的依据。为了统一房屋建筑制图规则，便于技术交流，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，必须对图样的格式、画法、图例、字体、尺寸标注等制定统一的标准。
１． 图幅
图纸幅面简称图幅，如图１-１-１３所示。标准规定，绘图时图样大小应符合表１-１-１中规定的图纸幅面尺寸。图纸既可横向使用也可竖向使用，如图１-１-１４和图１-１-１５所示。
在图纸右下角画有图标（图纸标题栏的简称），图标的格式如图1-1-16所示。
上一页
下一页
返回
任务一 制图基本知识
２． 图线
（１）图线的种类。图线分实线、虚线、单点画线、双点画线、折断线、波浪线等。其中实线、虚线又分为粗、中粗、中和细等４种，单点长画线、双点长画线又分为粗、中粗和细等３种，折断线和波浪线只有细线。
为使图样层次清楚、主次分明，《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２０１０）对图线粗细（线型）做了明确规定，以犫表示粗实线的宽度，见表１-１-２，每个图样应根据复杂程度与比例大小确定其宽度。在房屋建筑制图中，粗实线的宽度一般在０．５ ~１．２ｍｍ 之间选择。
上一页
下一页
返回
任务一 制图基本知识
（２）图线的画法。表１-１-３列举了各类图线交接的画法及初学者容易犯的错误。
３． 字体
图样和技术文件中书写的汉字、数字、字母或符号必须做到笔画清晰、字体端正、排列整齐、间隔均匀。字迹潦草，不仅影响图样质量，而且可能导致差错。因此，设计、制图人员一定要学习和掌握制图中各种字体的书写要求和方法。
（１）汉字。图样中的汉字，应采取国家正式公布的简化字，并用长仿宋体书写。长仿宋体字的高度与宽度比约为３∶２，字的大小应与图形配合协调，字与字的间距约为字高的1/4，行距约为字高的1/3。
上一页
下一页
返回
任务一 制图基本知识
１）长仿宋体字的基本笔画。长仿宋体字的基本笔画有８种，即横、竖、撇、捺、点、挑、钩和折。其起笔和落笔处，都为尖端或三角形，见表１-１-４。
　　２）长仿宋体字的构架。字的构架， 即组成某个汉字的各个单字所占的比例和位置。图１-１-１７为建筑工程图中常用的字体。
３）写长仿宋体字的满格、缩格、出格。要使书写的文字大小一致、整齐美观，一般书写长仿宋体字要充满方格，即满格。但有的字需要缩格或出格，如口、日、图等字书写时要适当缩格，否则这些字给人的感觉比周围的字要大，显得不匀称；再如广、大等字书写时要适当出格，才会与周围其他字的大小相称。
上一页
下一页
返回
任务一 制图基本知识
长仿宋体字的书写要做到：笔画横平竖直，注意起落；字形结构排列匀称，注意满格、缩格、出格。
（２）数字。工程图中注写的数字，有阿拉伯数字和罗马数字两种。罗马数字常用于工程图中剖面图编号，阿拉伯数字和罗马数字可写成斜体或直体。
（３）拉丁字母。工程图中的轴线编号、构件代号等规定采用拉丁字母，字母有大写和小写之分，书写时可写成斜体和直体两种。数字与字母示例如图１-１-１８所示。
４． 比例
（１）比例的概念。比例为图形大小与物体实际大小之比。
上一页
下一页
返回
任务一 制图基本知识
在绘制工程图时，常遇到物体很大或很小的情况，因此不可能按物体的实际大小去画，必须将图形按一定的比例缩小或放大。而且不论放大或缩小，图形必须反映物体原来的形状和实际尺寸。图１-１-１９为用不同比例绘制的门。
（２）比例尺的应用。应用比例尺，如１∶１００，找出该比值上１ｍ、５ｍ、１０ｍ 等位置，然后再读出每一小格代表的数值，就能从比例尺上读取画图所需要的数据，如图１-１-２０所示。
比例尺上通常只有６种不同的比例，若不能满足实际工作的需要，这时可对比例尺上的读数进行换算。如１∶１００的比例可换算为１∶１、１∶１０、１∶１０００等比例，如图１-１-２１所示。
上一页
下一页
返回
任务一 制图基本知识
（３）制图常用比例和表示方法。绘图所用的比例，应符合制图规范的规定，建筑专业制图常用的比例宜符合表１-１-５的规定。比例采用阿拉伯数字注写在图名的右侧。
５． 尺寸标注
尺寸数字在图纸上占有非常重要的地位。建筑工程施工过程是根据图纸上的尺寸进行的，因此在绘图时应按物体实际尺寸标注，且必须保证所标注的尺寸完整、清楚和准确。
（１）尺寸的组成。尺寸是由尺寸界线、尺寸线、尺寸数字和尺寸起止符号组成，如图１-１-２２所示。
上一页
下一页
返回
任务一 制图基本知识
１）尺寸界线：用来限定所注尺寸的范围，应用细实线绘制，一般应与被注长度垂直，其一端离开图样轮廓线应不小于２ｍｍ，另一端宜超出尺寸线２ ~３ｍｍ。有时图样轮廓线可用作尺寸界线，如图１-１-２３所示。
２）尺寸线：用来表示尺寸的方向，用细实线绘制，应与被注长度平行，且不宜超出尺寸界线。尺寸线与所注部位的轮廓线之间，以及相互平行的尺寸线与尺寸线之间，应留有５~７ｍｍ的距离。任何图线不能用作尺寸线。
3)起止点：用以表示所注尺寸范围的起、止，一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针４５°角，长度为２~ ３ｍｍ。
上一页
下一页
返回
任务一 制图基本知识
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示（图１-１-２４）。
４）尺寸数字：图样上的尺寸数字为物体的实际尺寸，与采用的比例无关，图中尺寸数字均以毫米为单位。尺寸数字要按规定字体书写，同一张图纸上的尺寸数字字号大小应尽量一致。尺寸数字的注写方向，应依据所需标注尺寸的位置来确定。尺寸线为水平方向时，数字注写在靠近尺寸线的上方中间部位；尺寸线为垂直方向时，数字注写在靠近尺寸线的左边中间部位；尺寸线为非水平和非垂直方向时，按图１-１-２５（ａ）所示的规定注写；如果尺寸数字在３０°斜线区内，宜按图１-１-２５（ｂ）所示的形式注写。
上一页
下一页
返回
任务一 制图基本知识
（２）尺寸标注要求。
１）尺寸的排列与布置。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。图线不得穿过尺寸数字，不可避免时应将尺寸数字处的图线断开，如图１-１-２６所示。
如果尺寸界线较密，可按图１-１-２７所示的方式注写尺寸。
尺寸线距图样最外轮廓线之间的距离，不宜小于１０ｍｍ。平行排列的尺寸线间距，宜为７~１０ｍｍ。互相平行的尺寸线标注尺寸时，应从被标注的图样轮廓线外由近及远整齐排列，小尺寸应靠近图样轮廓线标注，大尺寸应在小尺寸外面标注，如图１-１-２８所示。
２）半径、直径和球的尺寸标注。
上一页
下一页
返回
任务一 制图基本知识
半径的尺寸线应一端从圆心开始，另一端画箭头指至圆弧。半径数字前应加注半径符号“R”，如图１-１-２９所示。较小圆弧的半径可按图１-１-３０所示的形式标注，较大圆弧的半径可按图１-１-３１所示的形式标注。
标注圆的尺寸时，直径数字前应加符号“Φ”。在圆内标注的直径尺寸应通过圆心，其两端箭头指至圆弧（图１-１-３２）。较小圆的直径尺寸可标注在圆外（图１-１-３３）。
标注球半径时，应在尺寸数字前加注符号“SR”；标注球直径时，应在尺寸数字前加注符号“S Φ”。它的注写方法与圆半径和圆直径的尺寸标注方法相同。
上一页
下一页
返回
任务一 制图基本知识
３）角度、弧长和弦长的尺寸标注。角度尺寸线应以圆弧线表示。该圆弧的圆心应是该角的顶点，角的两个边为尺寸界线。角度的起止符号应以箭头表示。角度数字应在水平方向注写，如图１-１-３４所示。
标注圆弧的弧长时，尺寸线用与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号应以箭头表示，弧长数字的上方应加注圆弧符号“⌒”（图１-１-３５）。
标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号应以中粗短斜线表示（图１-１-３６）。
４）薄板厚度和坡度的尺寸标注。在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号“δ”，如图１-１-３７所示。
上一页
下一页
返回
任务一 制图基本知识
标注坡度时，在坡度数字下应加注坡度符号，坡度符号的箭头一般应指向下坡方向。坡度也可用直角三角形的形式标注，如图１-１-３８所示。
６． 绘图的一般步骤
（１）进行图面布置。首先考虑好在一张图纸上要画几个图样，然后安排各个图样在图纸上的位置。图面布置要适中、匀称，以获得良好的图面效果。
（２）画底稿。用Ｈ ~２Ｈ 等较硬的铅笔，画时要轻、细，以便修改。
（３）加深图线。底稿画好后要检查一下，是否有错误和遗漏，改正后再加深图线。常用ＨＢ、Ｂ等稍软的铅笔加深，或用墨线笔上墨。其顺序是水平线自上而下、垂直线自左向右逐渐加深。
上一页
下一页
返回
任务一 制图基本知识
不论是铅笔加深还是上墨线，都要正确掌握好线型。
（４）标注尺寸。先画尺寸线、尺寸界线、起止点，再注写尺寸数字。
（５）检查。图样画完后还要进行一次全面的检查工作，看是否有画错或画得不好的地方，然后进行修改，确保图面质量。
上一页
返回
任务二　几何制图
一、等分直线段与斜度
几何作图在建筑制图中应用非常广泛，它是绘制工程图样必须掌握的基本技能。
１． 等分直线段
等分线段的方法在绘制楼梯、花格等图形中经常用到。
（１）二等分直线。已知直线AB ，求作直线AB的二等分点，如图１-２-１所示。
作法：
1)分别以已知直线AB的两个端点A、B为圆心，以大于二分之一AB的长度为半径作弧，两弧分别相交于犆点及犇点，如图1-2-2（ａ）所示。
下一页
返回
任务二　几何制图
２)连CD，交直线AB于点E， E点即为AB的二等分点，如图１-２-2（ｂ）所示。
（２）任意等分直线。已知直线段AB，求作直线AB的五等分点，如图１-２-２（c）所示。
（３）两平行线间距离任意等分。已知两平行线AB与CD ，将两平行线间距离五等分，如图１-２-３所示。
作法：
１）将三角板的０点放在CD任一位置上，尺身绕０点旋转，使尺身上某个５的倍数点正好落在直线犃犅上［图１-２-３（ａ）］；
上一页
下一页
返回
任务二　几何制图
２）过５的各倍数点（如１、２、３、４、５或５、１０、１５、２０、２５）作标记点，过各标记点作犃AB或CD的平行线即可［图１-２-３（ｂ）］。
２． 斜度的作法
斜度又叫斜率或坡度。在建筑工程制图中的斜率常用斜面的高与底边长的比值来表示，如i＝１∶１２或i＝１２％等，如图１-２-４所示。
作法：
（１）作一直线AB ，过点犃量取相等的五个单位长；
（２）过末点５作AB的垂线，并在其上自５点起量取一个单位得点犆，连AC，则AC的斜度i＝１∶５。
上一页
下一页
返回
任务二　几何制图
二、角的等分
１． 角的二等分
已知∠AOB，试将其二等分，如图１-２-５所示。
作法：
（１）以O为圆心，任意长为半径作弧，交AO、BO于C、D两点，如图１-２-５（ａ）所示。
（２）分别以C、D为圆心，以大于二分之一CD为半径作弧，使两弧相交于E点，如图１-２-５（ｂ）所示。
（３）连OE，即将∠ AOB二等分。
上一页
下一页
返回
任务二　几何制图
２． 角的任意等分
已知∠ AOB ，试将其五等分，如图１-２-６所示。
三、多边形及圆内接正多边形
１． 多边形
已知边长为m，作正五边形，如图１-２-７所示。
作法：
（１）作AB＝m。
上一页
下一页
返回
任务二　几何制图
（２）分别以点A和点B为圆心， AB为半径作圆，两圆相交于点M、N，连接MN［图１-２-７（ａ）］。
（３）以点M为圆心， AB为半径作弧，交MN于点P，交两圆于点Q、R［图１-２-７（ｂ）］。
（４）连QP、RP并延长分别交两圆于点C、E，分别以点C、E为圆心， AB为半径作弧，两弧相交于点D，连ABCDE，即为所求的正五边形［图１-２-７（ｃ）］。
２． 圆内接正多边形
上一页
下一页
返回
任务二　几何制图
圆内接正多边形，就是将圆周等分，再把各等分点依次连接起来。
（１）作圆的内接正三角形、正六边形。用丁字尺和三角板配合作圆内接正三角形和正六边形。作法如图１-２-８所示。
（２）作圆的内接正五边形，如图１-２-９所示。
四、线的连接和曲线的画法
直线或圆，通过一个连接弧光滑地过渡到另外一直线或圆上，称为线的连接，如图１-２-１０所示。
１． 直线与直线间的连接
作法：如图１-２-１０所示。
上一页
下一页
返回
任务二　几何制图
（１）分别以连接弧半径r为距作直线AB、CB的平行线，两线相交于O。
（２）自O点分别向直线AB、 CB作垂线，得垂足D、E；以点O为圆心，r为半径，过垂足作弧，即为所求两相交直线间的连接弧。
２． 直线与圆弧的连接
作法：如图１-２-１１所示。
３． 圆弧与圆弧的连接
（１）圆弧与圆弧外连接。
作法：如图１-２-１２所示。
上一页
下一页
返回
任务二　几何制图
（２）圆弧与圆弧内连接。
作法：如图１-２-１３所示。
（３）圆弧与圆弧内外连接。
作法：如图１-２-１４所示。
４． 曲线的画法
已知椭圆的长短轴AB、CD，用四心圆弧近似法作椭圆，如图１-２-１５所示。
上一页
返回
图1-1-1绘图板与丁字尺
返回
图1-1-2丁字尺的移动
返回
图1-1-3三角板
返回
图1-1-4用丁字尺和三角板作垂直线和斜线
返回
图1-1-5圆规及其插脚
返回
图1-1-6分规
返回
图1-1-7比例尺
返回
图1-1-8绘图笔(针管笔)
返回
图1-1-9建筑模板
返回
图1-1-10曲线板
返回
图1-1-11绘图铅笔及铅芯
返回
图1-1-12擦图片
返回
图1-1-13图幅
返回
表1-1-1幅面及图框尺寸
返回
图1-1-14 A0~A3横式幅面
返回
图1-1-15立式幅面
返回
图1-1-16标题栏
返回
表1-1-2各类图线规格及用途
返回
表1-1-3各类图线交接的画法
下一页
返回
表1-1-3各类图线交接的画法
上一页
返回
表1-1-4长仿宋体字基本笔画
返回
图1-1-17长仿宋体字例
返回
图1-1-18数字与字母示例
返回
图1-1-19用不同比例绘制的门
返回
图1-1-20比例尺的识读
返回
图1-1-21比例尺的换算
返回
表1-1-5建筑专业制图常用比例
返回
图1-1-22尺寸组成
返回
图1-1-23尺寸界线
返回
图1-1-24箭头尺寸起止符号
返回
图1-1-25尺寸数字的读数方向
返回
图1-1-26尺寸标注的要求
返回
图1-1-27尺寸界线较密时的注写方法
返回
图1-1-28尺寸的排列
返回
图1-1-29半径标注方法
返回
图1-1-30较小圆弧半径的标注方法
返回
图1-1-31较大圆弧半径的标注方法
返回
图1-1-32圆直径的标注方法
返回
图1-1-33小圆直径的标注方法
返回
图1-1-34角度的标注方法
返回
图1-1-35弧长的标注方法
返回
图1-1-36弦长的标注方法
返回
图1-1-37薄板厚度的标注方法
返回
图1-1-38坡度的标注方法
返回
图1-2-1二等分直线
返回
图1-2-2五等分线段
返回
图1-2-3五等分两平行线间的距离
返回
图1-2-4斜度的作法
返回
图1-2-5角的二等分
返回
图1-2-6角的五等分
返回
图1-2-7正五边形
返回
图1-2-8用丁字尺和三角板作圆的内接正三角形、正六边形
返回
图1-2-9作圆内接正五边形
返回
图1-2-10直线与直线的连接
返回
图1-2-11直线与圆弧的连接
返回
图1-2-12圆弧与圆弧的外连接
返回
图1-2-13圆弧与圆弧的内连接
返回
图1-2-14圆弧与圆弧的内外连接
返回
图1-2-15四心圆弧法作近似椭圆
