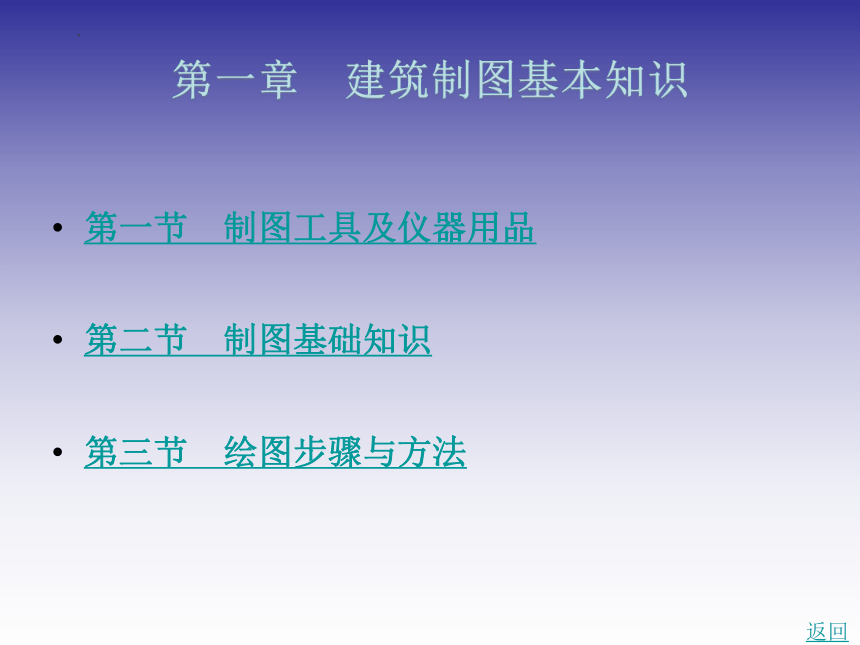

第一章　建筑制图基本知识
第一节　制图工具及仪器用品
第二节　制图基础知识
第三节　绘图步骤与方法
返回
第一节　制图工具及仪器用品
一、制图工具
１.图板

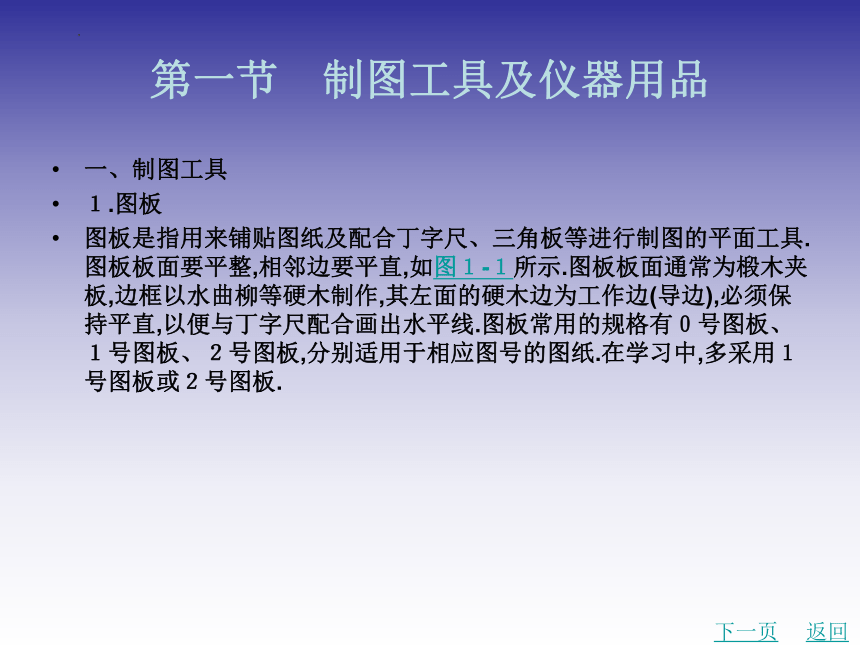

图板是指用来铺贴图纸及配合丁字尺、三角板等进行制图的平面工具.图板板面要平整,相邻边要平直,如图１-１所示.图板板面通常为椴木夹板,边框以水曲柳等硬木制作,其左面的硬木边为工作边(导边),必须保持平直,以便与丁字尺配合画出水平线.图板常用的规格有０号图板、１号图板、２号图板,分别适用于相应图号的图纸.在学习中,多采用１号图板或２号图板.
下一页
返回
第一节　制图工具及仪器用品
２.丁字尺

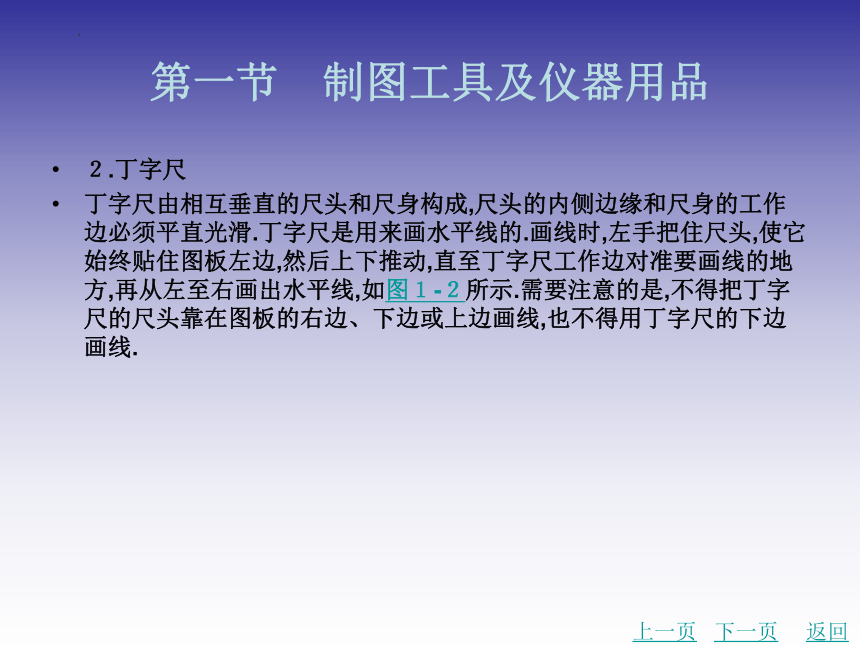

丁字尺由相互垂直的尺头和尺身构成,尺头的内侧边缘和尺身的工作边必须平直光滑.丁字尺是用来画水平线的.画线时,左手把住尺头,使它始终贴住图板左边,然后上下推动,直至丁字尺工作边对准要画线的地方,再从左至右画出水平线,如图１-２所示.需要注意的是,不得把丁字尺的尺头靠在图板的右边、下边或上边画线,也不得用丁字尺的下边画线.
上一页
下一页
返回
第一节　制图工具及仪器用品
３.三角板

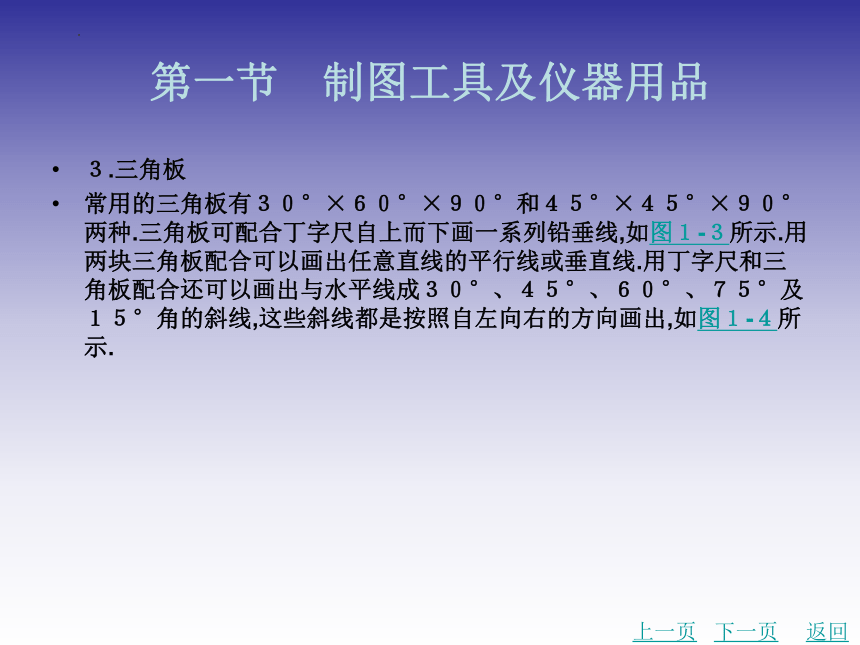

常用的三角板有３０°×６０°×９０°和４５°×４５°×９０°两种.三角板可配合丁字尺自上而下画一系列铅垂线,如图１-３所示.用两块三角板配合可以画出任意直线的平行线或垂直线.用丁字尺和三角板配合还可以画出与水平线成３０°、４５°、６０°、７５°及１５°角的斜线,这些斜线都是按照自左向右的方向画出,如图１-４所示.
上一页
下一页
返回
第一节　制图工具及仪器用品
４.比例尺

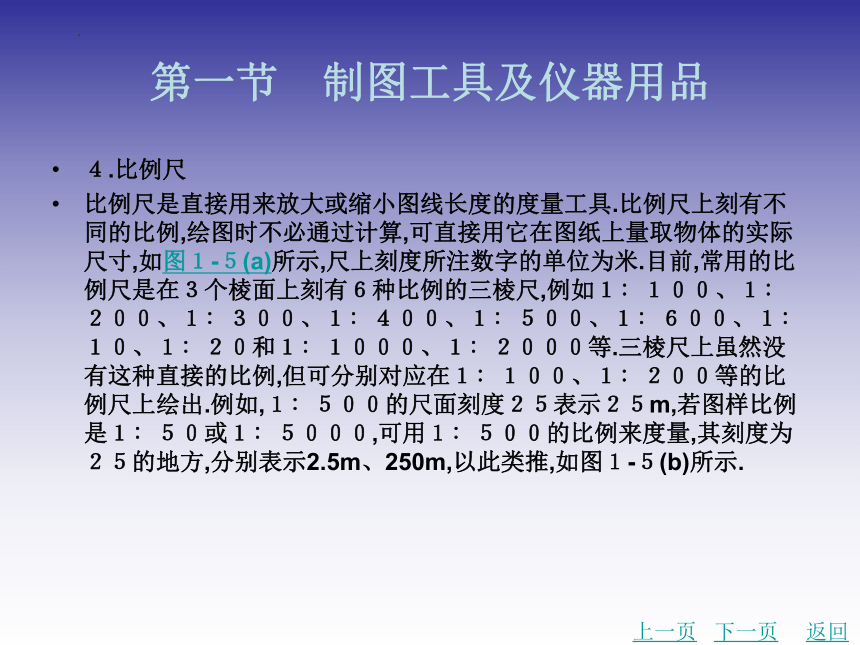

比例尺是直接用来放大或缩小图线长度的度量工具.比例尺上刻有不同的比例,绘图时不必通过计算,可直接用它在图纸上量取物体的实际尺寸,如图１-５(a)所示,尺上刻度所注数字的单位为米.目前,常用的比例尺是在３个棱面上刻有６种比例的三棱尺,例如１∶１００、１∶２００、１∶３００、１∶４００、１∶５００、１∶６００、１∶１０、１∶２０和１∶１０００、１∶２０００等.三棱尺上虽然没有这种直接的比例,但可分别对应在１∶１００、１∶２００等的比例尺上绘出.例如,１∶５００的尺面刻度２５表示２５m,若图样比例是１∶５０或１∶５０００,可用１∶５００的比例来度量,其刻度为２５的地方,分别表示2.5m、250m,以此类推,如图１-５(b)所示.
上一页
下一页
返回
第一节　制图工具及仪器用品
５.曲线板

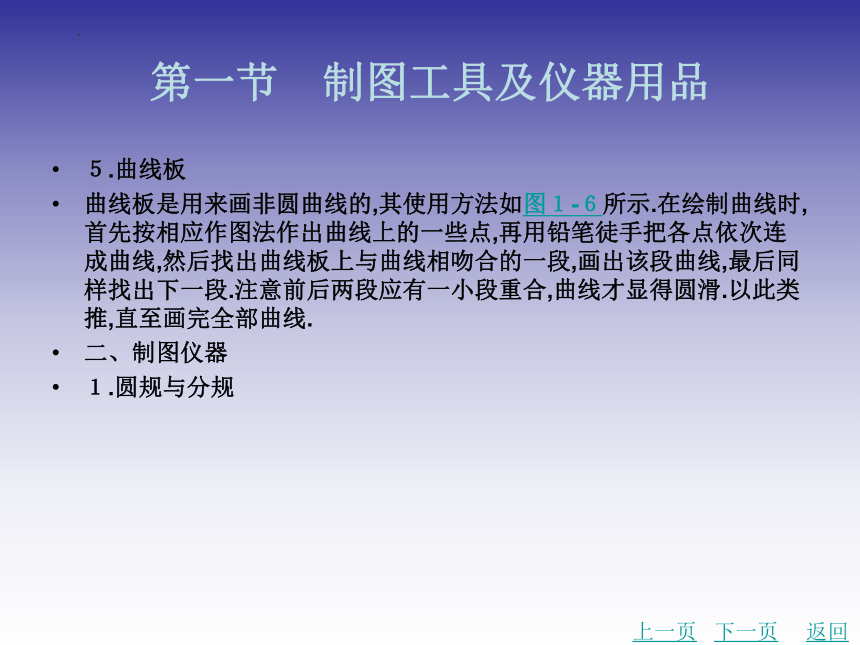

曲线板是用来画非圆曲线的,其使用方法如图１-６所示.在绘制曲线时,首先按相应作图法作出曲线上的一些点,再用铅笔徒手把各点依次连成曲线,然后找出曲线板上与曲线相吻合的一段,画出该段曲线,最后同样找出下一段.注意前后两段应有一小段重合,曲线才显得圆滑.以此类推,直至画完全部曲线.
二、制图仪器
１.圆规与分规
上一页
下一页
返回
第一节　制图工具及仪器用品

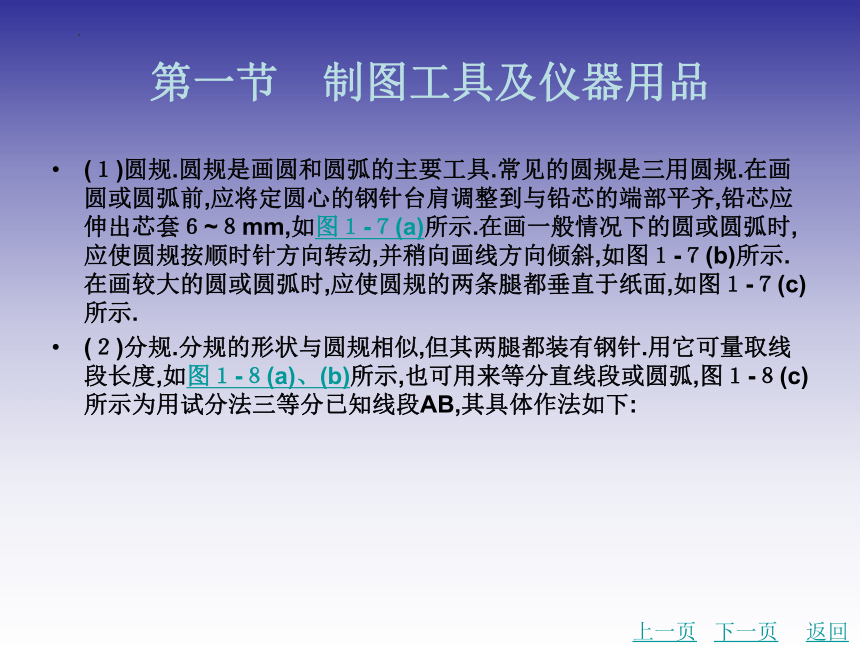

(１)圆规.圆规是画圆和圆弧的主要工具.常见的圆规是三用圆规.在画圆或圆弧前,应将定圆心的钢针台肩调整到与铅芯的端部平齐,铅芯应伸出芯套６~８mm,如图１-７(a)所示.在画一般情况下的圆或圆弧时,应使圆规按顺时针方向转动,并稍向画线方向倾斜,如图１-７(b)所示.在画较大的圆或圆弧时,应使圆规的两条腿都垂直于纸面,如图１-７(c)所示.
(２)分规.分规的形状与圆规相似,但其两腿都装有钢针.用它可量取线段长度,如图１-８(a)、(b)所示,也可用来等分直线段或圆弧,图１-８(c)所示为用试分法三等分已知线段AB,其具体作法如下:
上一页
下一页
返回
第一节　制图工具及仪器用品

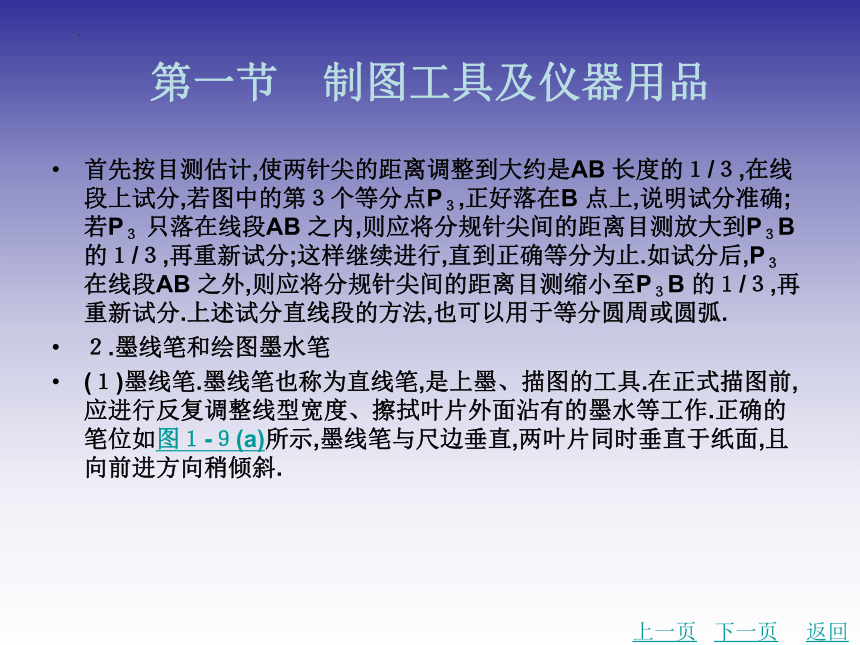

首先按目测估计,使两针尖的距离调整到大约是AB 长度的１/３,在线段上试分,若图中的第３个等分点P３,正好落在B 点上,说明试分准确;若P３ 只落在线段AB 之内,则应将分规针尖间的距离目测放大到P３B 的１/３,再重新试分;这样继续进行,直到正确等分为止.如试分后,P３ 在线段AB 之外,则应将分规针尖间的距离目测缩小至P３B 的１/３,再重新试分.上述试分直线段的方法,也可以用于等分圆周或圆弧.
２.墨线笔和绘图墨水笔
(１)墨线笔.墨线笔也称为直线笔,是上墨、描图的工具.在正式描图前,应进行反复调整线型宽度、擦拭叶片外面沾有的墨水等工作.正确的笔位如图１-９(a)所示,墨线笔与尺边垂直,两叶片同时垂直于纸面,且向前进方向稍倾斜.
上一页
下一页
返回
第一节　制图工具及仪器用品

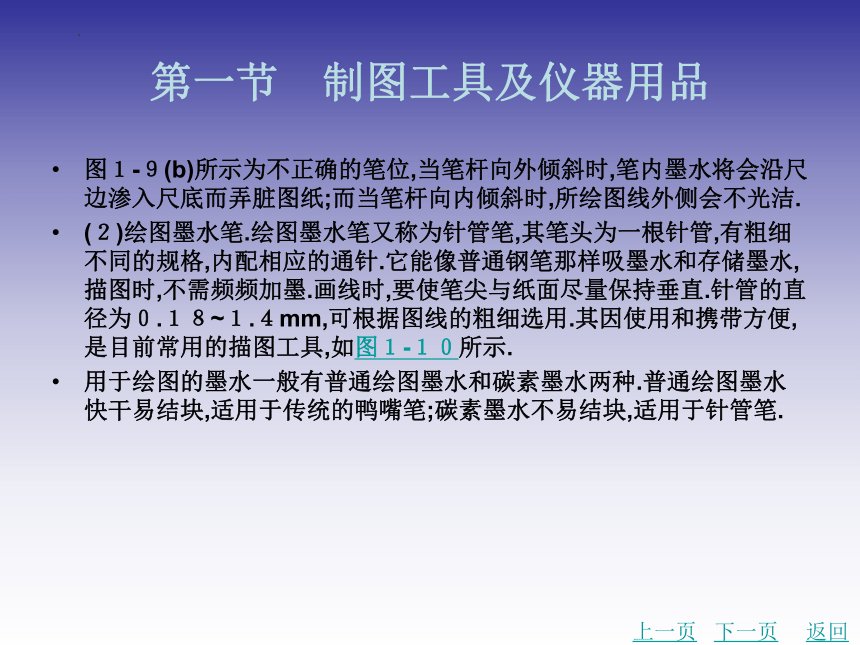

图１-９(b)所示为不正确的笔位,当笔杆向外倾斜时,笔内墨水将会沿尺边渗入尺底而弄脏图纸;而当笔杆向内倾斜时,所绘图线外侧会不光洁.
(２)绘图墨水笔.绘图墨水笔又称为针管笔,其笔头为一根针管,有粗细不同的规格,内配相应的通针.它能像普通钢笔那样吸墨水和存储墨水,描图时,不需频频加墨.画线时,要使笔尖与纸面尽量保持垂直.针管的直径为０.１８~１.４mm,可根据图线的粗细选用.其因使用和携带方便,是目前常用的描图工具,如图１-１０所示.
用于绘图的墨水一般有普通绘图墨水和碳素墨水两种.普通绘图墨水快干易结块,适用于传统的鸭嘴笔;碳素墨水不易结块,适用于针管笔.
上一页
下一页
返回
第一节　制图工具及仪器用品
三、制图用品

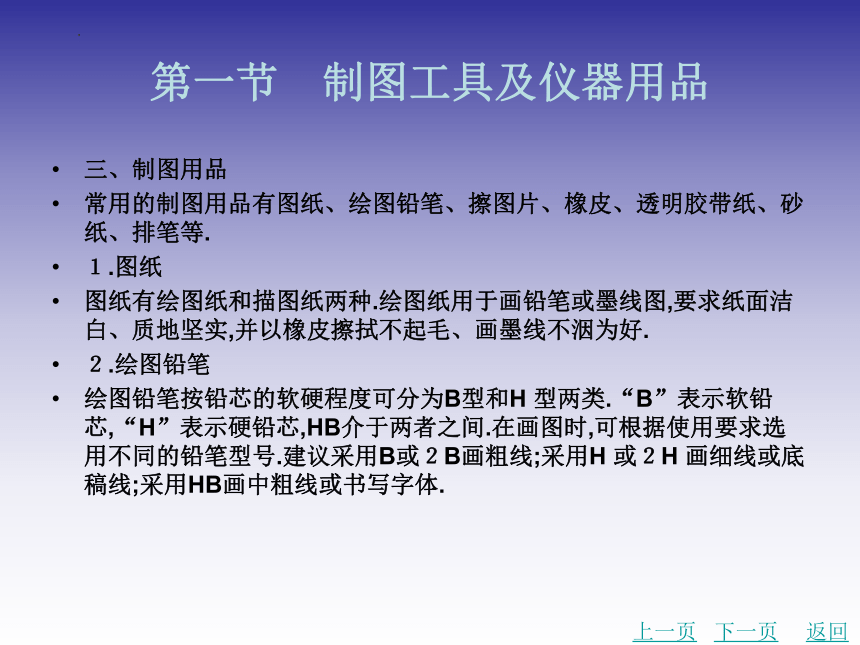

常用的制图用品有图纸、绘图铅笔、擦图片、橡皮、透明胶带纸、砂纸、排笔等.
１.图纸
图纸有绘图纸和描图纸两种.绘图纸用于画铅笔或墨线图,要求纸面洁白、质地坚实,并以橡皮擦拭不起毛、画墨线不洇为好.
２.绘图铅笔
绘图铅笔按铅芯的软硬程度可分为B型和H 型两类.“B”表示软铅芯,“H”表示硬铅芯,HB介于两者之间.在画图时,可根据使用要求选用不同的铅笔型号.建议采用B或２B画粗线;采用H 或２H 画细线或底稿线;采用HB画中粗线或书写字体.
上一页
下一页
返回
第一节　制图工具及仪器用品
３.擦图片与橡皮

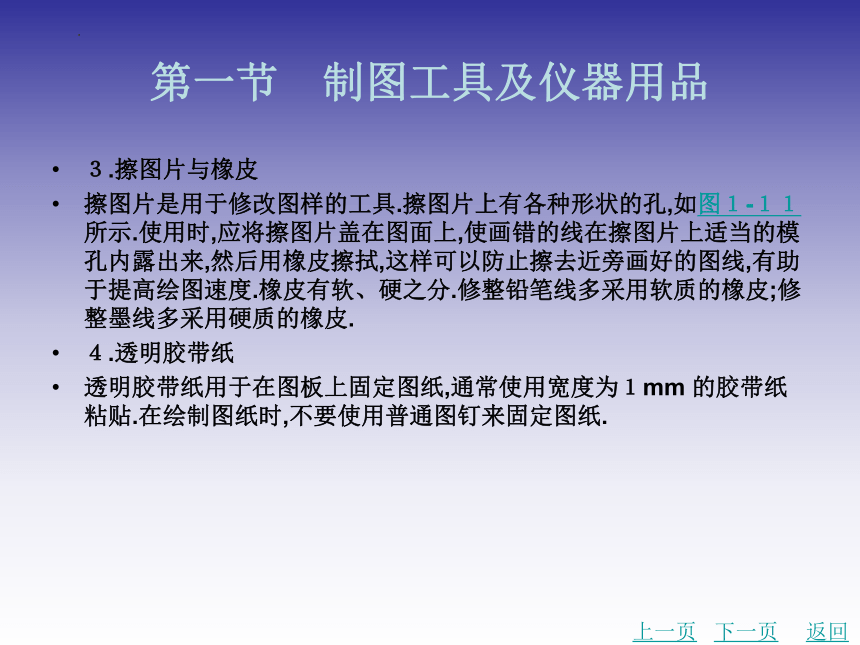

擦图片是用于修改图样的工具.擦图片上有各种形状的孔,如图１-１１所示.使用时,应将擦图片盖在图面上,使画错的线在擦图片上适当的模孔内露出来,然后用橡皮擦拭,这样可以防止擦去近旁画好的图线,有助于提高绘图速度.橡皮有软、硬之分.修整铅笔线多采用软质的橡皮;修整墨线多采用硬质的橡皮.
４.透明胶带纸
透明胶带纸用于在图板上固定图纸,通常使用宽度为１mm 的胶带纸粘贴.在绘制图纸时,不要使用普通图钉来固定图纸.
上一页
下一页
返回
第一节　制图工具及仪器用品
５.砂纸与排笔

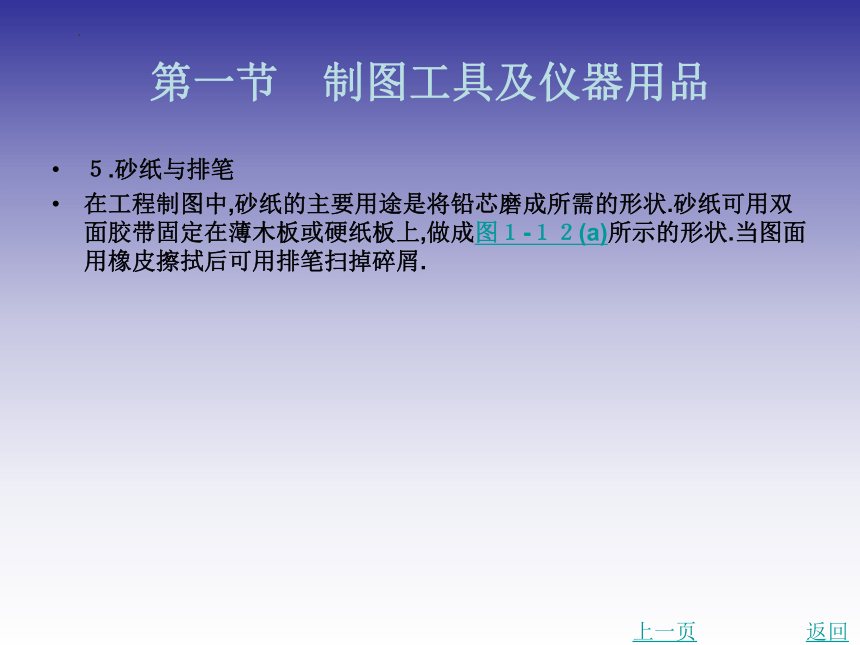

在工程制图中,砂纸的主要用途是将铅芯磨成所需的形状.砂纸可用双面胶带固定在薄木板或硬纸板上,做成图１-１２(a)所示的形状.当图面用橡皮擦拭后可用排笔扫掉碎屑.
上一页
返回
第二节　制图基础知识
一、图幅、图标及会签栏
图幅即图纸幅面,是指图纸的大小规格.为了便于图纸的装订、查阅和保存,满足图纸现代化管理的要求,图纸的大小规格应力求统一.建筑工程图纸的幅面及图框尺寸应符合我国现行国家标准 房屋建筑制图统一标准 (GB/T５０００１—２０１７)的规定,见表１-１.表中数字是裁边以后的尺寸.
建筑工程专业所用的图纸应整齐统一,选用图幅时宜以一种规格为主,尽量避免大、小图幅掺杂使用.一般不宜多于两种幅面,其中目录及表格所采用的A４幅面可不在此限.
在特殊情况下,允许A０~A３号图幅按表１-２的规定加长图纸的长边,但图纸的短边不得加长.
下一页
返回
第二节　制图基础知识
标题栏、会签栏的大小及格式如图１-１４和图１-１５所示.
二、线型
任何建筑图样都是用图线绘制而成的,因此,熟悉图线的类型及用途,掌握各类图线的画法是建筑制图最基本的技能.
为了使图样清楚、明确,建筑制图采用的图线分为实线、虚线、单点长画线、双点长画线、折断线和波浪线６类,其中前４类线型按宽度不同又分为粗、中粗、中、细４种,后两类线型一般均为细线.各类图线的规格及用途见表１-３.
上一页
下一页
返回
第二节　制图基础知识
　图线的宽度,宜从１.４ mm、１.０ mm、０.７ mm、０.５ mm、０.３５ mm、０.２５ mm、０.１８mm、０.１３mm 的线宽中选取.图线宽度不应小于０.１mm.每个图样应根据复杂程度
与比例大小,先选定基本线宽b,再按表１-４确定相应的线宽组.在同一张图纸中,相同比例的各图样应选用相同的线宽组.虚线、单点长画线及双点长画线的线段长度和间隔,应根据图样的复杂程度和图线的长短来确定,但宜各自相等,表１-４所示线段的长度和间隔尺寸可作参考.当图样较小,用单点长画线和双点长画线绘图有困难时,可用实线代替.
上一页
下一页
返回
第二节　制图基础知识
此外,在绘制图线时还应注意以下几点:
(１)单点长画线和双点长画线的首末两端应是线段,而不是点.单点长画线(双点长画线)与单点长画线(双点长画线)交接或单点长画线(双点长画线)与其他图线交接时,应是线段交接.
(２)当虚线与虚线交接或虚线与其他图线交接时,都应是线段交接.当虚线为实线的延长线时,不得与实线连接.虚线交接的正确画法和错误画法如图１-１６所示.
上一页
下一页
返回
第二节　制图基础知识
(３)相互平行的图例线,其间距不宜小于其中粗线宽度,且不宜小于０.７mm.
(４)图线不得与文字、数字或符号重叠、混淆.当不可避免时,应首先保证文字等的清晰.
三、字体
图纸上书写的文字、数字或符号等,均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确.如果字迹潦草,难以辨认,则容易发生误解,甚至造成工程事故.图样及说明中的汉字应写成长仿宋体(矢量字体或黑体),大标题、图册封面、地形图等的汉字,也可以写成其他字体(矢量字体或黑体),但应易于辨认.汉字的简化写法,必须遵照国务院公布的 汉字简化方案 和有关规定.
上一页
下一页
返回
第二节　制图基础知识
１.长仿宋字体
长仿宋字体是由宋体字演变而来的长方形字体,它的笔画匀称明快、书写方便,是工程图纸中最常用的字体.写仿宋字(长仿宋体)的基本要求可概括为“行款整齐、结构匀称、横平竖直、粗细一致、起落顿笔、转折勾棱”.
２.拉丁字母、阿拉伯数字及罗马数字
拉丁字母、阿拉伯数字及罗马数字的书写与排列等,应符合表１-７的规定.
上一页
下一页
返回
第二节　制图基础知识
拉丁字母、阿拉伯数字可以直写,也可以斜写.斜体字的斜度是从字的底线逆时针向上倾斜７５°,字的高度与宽度应与相应的直体字相等.当数字与汉字同行书写时,其大小应比汉字小一号,并宜写直体.拉丁字母、阿拉伯数字及罗马数字的字高,应不小于２.５mm.拉丁字母、阿拉伯数字及罗马数字分为一般字体和窄体字,其运笔顺序和字例如图１-１９所示.
字体书写练习要持之以恒,多看、多摹、多写,只要严格认真、反复刻苦地练习,自然熟能生巧.
上一页
下一页
返回
第二节　制图基础知识
上一页
下一页
返回
四、尺寸标注
在建筑施工图中,图形只能表达建筑物的形状,建筑物各部分的大小还必须通过标注尺寸才能确定.房屋施工和构件制作都必须根据尺寸进行,因此,尺寸标注是制图的一项重要工作,必须认真细致、准确无误.如果尺寸有遗漏或错误,必将给施工造成困难和损失.在标注尺寸时,应力求做到正确、完整、清晰、合理.
１.尺寸的组成
建筑图样上的尺寸一般由尺寸界线、尺寸线、尺寸起止符号和尺寸数字４部分组成,如图１-２０所示.
第二节　制图基础知识
２.常用尺寸的排列、布置及注写方法
尺寸宜标注在图样轮廓线以外,不宜与图线、文字及符号等相交.相互平行的尺寸线,应从被注的图样轮廓线由近向远整齐排列,小尺寸应离轮廓线较近,大尺寸应离轮廓线较远.图样轮廓线以外的尺寸线距图样最外轮廓线之间的距离,不宜小于１０mm.平行尺寸线的间距宜为７~１０mm,并应保持一致,如图１-２０所示.总尺寸的尺寸界线应靠近所指部位,中间的分尺寸的尺寸界线可稍短,但其长度应相等(图１-２０).
上一页
下一页
返回
第二节　制图基础知识
３.尺寸的简化标注
(１)杆件或管线的长度,在单线图(桁架简图、钢筋简图、管线图等)上,可直接将尺寸数字沿杆件或管线的一侧注写.
(２)连续排列的等长尺寸,可用“个数×等长尺寸＝总长”的形式标注.
(３)构配件内的构造要素(如孔、槽等)如相同,可仅标注其中一个要素的尺寸.
(４)对称构配件采用对称省略画法时,该对称构配件的尺寸线应略超过对称符号,仅在尺寸线的一端画尺寸起止符号,尺寸数字应按整体全尺寸注写,其注写位置宜与对称符号对齐.
上一页
下一页
返回
第二节　制图基础知识
(５)两个构配件,如仅个别尺寸数字不同,可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内,同时,该构配件的名称也应注写在相应的括号内.
(６)数个构配件,如仅某些尺寸不同,这些有变化的尺寸数字,可用拉丁字母注写在同一图样中,另列表格写明其具体尺寸.
４.标高的注法
标高分为绝对标高和相对标高.我国以青岛市外黄海海面±０.０００的标高为绝对标高,如世界最高峰珠穆朗玛峰高度为８８４４.４３m(中国国家测绘局２００５年测定)即为绝对标高.而以某一建筑底层室内地坪为±０.０００的标高称为相对标高,如上海浦东８８层的金茂大厦高度为４２０m,即为相对标高.
上一页
下一页
返回
第二节　制图基础知识
建筑图样中除总平面图上标注绝对标高外,其余图样上的标高均为相对标高.标高符号,除总平面图室外地坪标高宜用全部涂黑的三角形外,其他图面一律用图１-３２所示符号.
标高符号的图形为等腰直角三角形,方向可正置或倒置,高度为３mm 左右,三角形尖部所指位置即为标高位置,其水平线的长度,根据标高数字长短而定.标高数字以m 为单位,在总平面图上标注至小数点后２位数,而在其他任何图上标注至小数点后３位数.
上一页
下一页
返回
第二节　制图基础知识
如零点标高标注成±０.０００,正数标高数字前一律不加正号,如３.０００、２.７００、０.９００,负数标高数字前必须加注负号,如－０.０２０、－０.４５０.
在剖面图及立面图中,标高符号的尖端,根据所指位置,可向上指,也可向下指,如同时表示几个不同的标高,可在同一位置重叠标注,标高符号及其标注如图１-３２所示.
上一页
返回
第三节　绘图步骤与方法
为提高图面质量和绘图速度,除必须熟悉制图标准、正确使用绘图工具和仪器外,还要掌握正确的绘图方法和步骤.
一、制图前的准备工作
(１)准备好所需的全部作图用具,擦净图板、丁字尺、三角板等.
(２)削磨铅笔、铅芯.
(３)分析了解所绘对象,根据所绘对象的大小选择合适的图幅及绘图比例.
(４)固定图纸.
下一页
返回
第三节　绘图步骤与方法
二、绘制步骤
工程图样通常都是用绘图工具和仪器绘制的.绘图的步骤是先画底稿,然后进行校对,再根据需要进行铅笔加深或上墨,最后经过复核,由制图者签字.
１.画底稿
在使用丁字尺和三角板绘图时,采光最好来自左前方.画底稿的顺序是:①按图形的大小和复杂程度,确定绘图比例,选定图幅,画出图框和标题栏;②根据选定的比例估计图形及注写尺寸所占的面积,布置图面;③开始画图,画图时,先画图形的基线,再逐步画出细部;④图形完成后,画尺寸界线和尺寸线;⑤对所绘的图稿进行仔细校对,改正画错或漏画的图线,并擦去多余的图线.
上一页
下一页
返回
第三节　绘图步骤与方法
２.铅笔加深
铅笔加深要做到粗细分明,符合国家标准的规定.
用铅笔加深时,一般应先加深细单点长画线,可以按线宽分批加深,先画粗实线,再画中实线,然后画细实线,最后画双点长画线、折断线和波浪线.加深同类型图线的顺序是先画曲线,后画直线.画同类型的直线时,通常是先从上向下加深所有的水平线,再从左向右加深所有的竖直线,最后加深所有的倾斜线.
当图形加深完毕,再画尺寸线、尺寸界线、尺寸起止符号,填写尺寸数字和书写图名、比例等文字说明和标题栏.
上一页
下一页
返回
第三节　绘图步骤与方法
３.描绘墨线图
墨线应用针管笔绘制,应保持针管笔的畅通,灌墨不宜太多,以免溢漏污染图面.墨线图的描绘步骤与铅笔图相同,可参照执行.
４.复核和检查
整张图纸画完以后应经过细致检查、校对、修改后才算最终完成.首先应检查图样是否正确;其次应检查图线的交接、粗细、色泽以及线型应用是否准确;最后校对文字、尺寸标注是否整齐、正确,符号是否符合国家标准的规定.
上一页
下一页
返回
第三节　绘图步骤与方法
三、平面图形的绘图方法
平面图形是由若干直线线段和曲线线段按一定规则连接而成的.在绘图前,应根据平面图形给定的尺寸,明确各线段的形状、大小、相互位置及性质,从而确定正确的绘图顺序.
(一)平面图形尺寸分析
平面图形中的尺寸,按其作用分为定形尺寸和定位尺寸两类.要标注平面图形的尺寸,首先必须了解这两类尺寸,并对其进行分析.
上一页
下一页
返回
第三节　绘图步骤与方法
１.尺寸基准
尺寸基准是标注尺寸的起点.平面图形的长度方向和高度方向都要确定一个尺寸基准.尺寸基准常常选用图形的对称线、底边、侧边、图中圆周或圆弧的中心线等.在图１-３３所示的平面图形中,长度、高度的尺寸基准分别取 ３８圆的竖直中心线和水平中心线.
２.定形尺寸和定位尺寸
定形尺寸是确定平面图形各组成部分大小的尺寸,如图１-３３中的 ３８、 １２、R５４、R１０等;定位尺寸是确定平面图形各组成部分相对位置的尺寸,如图１-３３中的５、６０、４０、２６、２４等.从尺寸基准出发,通过各定位尺寸,可确定图形中各个部分的相对位置,通过各定形尺寸,可确定图形中各个部分的大小,于是就可以完全确定整个图形的形状和大小,准确地画出这个平面图形.
上一页
下一页
返回
第三节　绘图步骤与方法
３.尺寸标注的基本要求
平面图形的尺寸标注要做到正确、完整、清晰.“正确”是指标注尺寸应符合国家标准的规定.“完整”是指标注尺寸应该没有遗漏尺寸,也没有矛盾尺寸.在一般情况下不注写重复尺寸(包括通过现有尺寸计算或作图后,可获得的尺寸在内),但在需要时,也允许标注重复尺寸.“清晰”是指尺寸标注得清楚、明显,并标注在便于看图的地方.
(二)平面图形的线段分析
平面图形中圆弧连接处的线段,根据尺寸是否完整可分为以下３类:
上一页
下一页
返回
第三节　绘图步骤与方法
(１)已知线段;
(２)中间线段;
(３)连接线段.
抄绘平面图形的步骤如下:①分析平面图形及其尺寸基准和圆弧连接的线段,拟定作图顺序;②按选定的比例画底稿,先画与尺寸基准有关的作图基线,再依次画出已知线段、中间线段、连接线段;③在图形完成后,画尺寸线和尺寸界线,并校核修正底稿,清理图面;④按规定线型加深或上墨,写尺寸数字,再次校核修正,便完成了抄绘这个平面图形的任务.
上一页
返回
